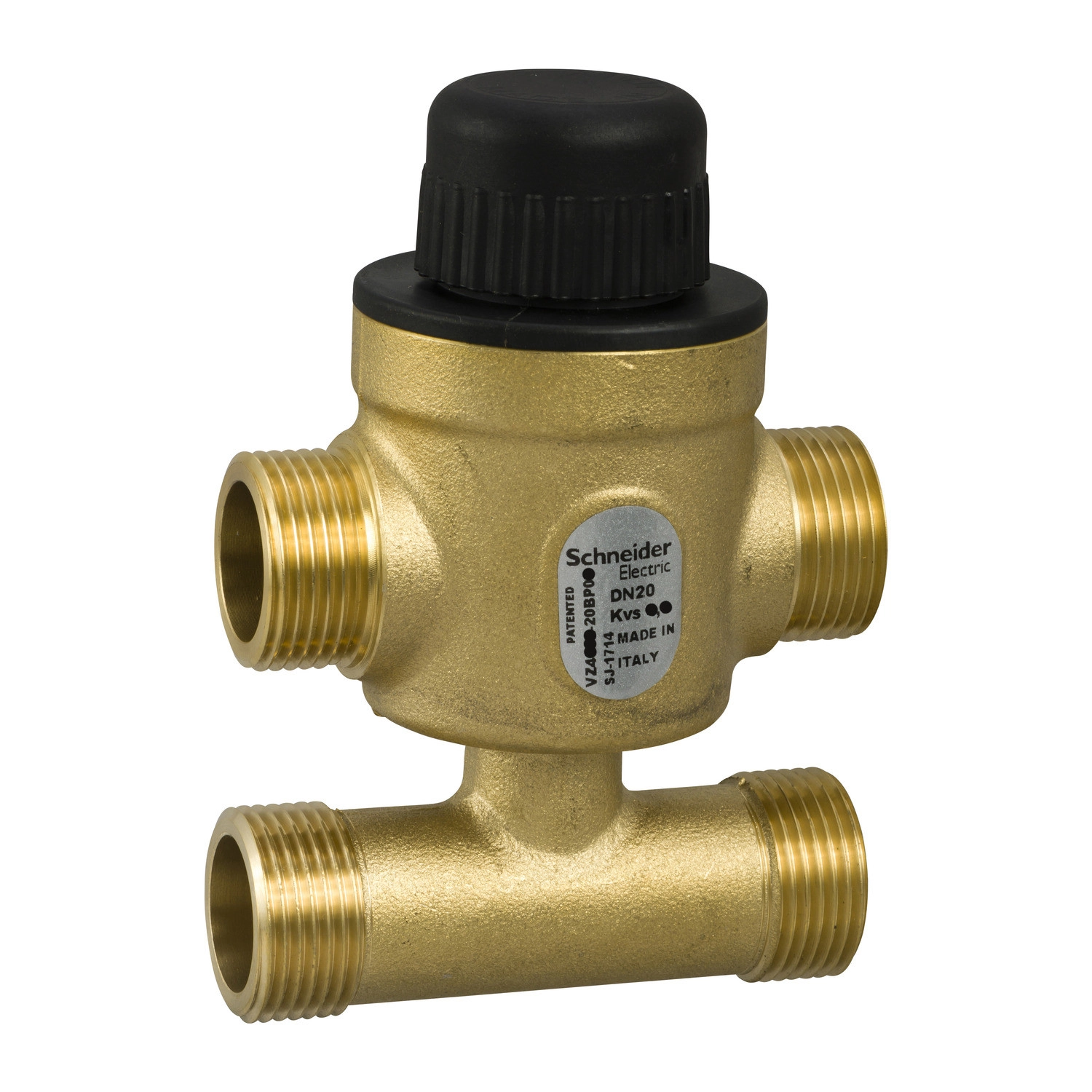

A Schneider Electric VZ419E-20BP09 Zone Valve egy sokoldalú, 20 mm-es, 3-utas bypass szelep, amely ideális megoldást kínál épületgépészeti alkalmazásokhoz. Ez a G External csatlakozással rendelkező, sárgarézből készült zónaszelep kifejezetten fan coil egységekhez, hűtött mennyezetekhez és terminál egységekhez lett tervezve, biztosítva a hatékony folyadékáramlás-szabályozást a modern épületgépészeti rendszerekben.
A termék kiváló kompatibilitást mutat többféle közeggel is, így használható vízzel, valamint 25%, 30% és akár 50%-os glikol oldatokkal is. A VZ419E-20BP09 modell G 3/4A csatlakozási mérettel rendelkezik, a test mérete 20 mm (3/4 hüvelyk), amely gyakori méret a legtöbb kereskedelmi és ipari rendszerben. Az egyenletes százalékos áramlási karakterisztika biztosítja a pontos szabályozhatóságot, míg a 6 kvs (6,94 cv) áramlási együttható megfelelő áteresztőképességet biztosít a legtöbb alkalmazáshoz. A B-től AB-ig terjedő áramlási együttható értéke 4 kvs (4,62 cv).
Műszaki szempontból a szelep PN16 nyomásosztályba tartozik, maximális folyadéknyomás-különbsége csendes üzemelés mellett 62,05 kPa, normál élettartam mellett pedig 103,4 kPa. A 50:1 szabályozási tartomány kiváló precizitást tesz lehetővé, míg az A-port Class IV-S1 (0,005%) szivárgási osztálya garantálja a megbízható tömítettséget. A lineáris szármozgás egyenletes és pontos vezérlést biztosít. A VZ419E-20BP09 szelep kiváló minőségű anyagokból készül: a trim és a test sárgarézből, a szár pedig AISI 303 rozsdamentes acélból. Az üléktömítés és a szártömítés egyaránt EPDM (etilén-propilén-dién monomer) anyagból készül, amely kiváló hő- és vegyszerállóságot biztosít, így növelve a szelep élettartamát és megbízhatóságát.
A Schneider Electric VZ419E-20BP09 zónaszelep célpiacai között szerepel Európa, Ázsia és a Csendes-óceáni térség, valamint Ausztrália, biztosítva, hogy ez a termék globálisan elismert minőségi szabványoknak feleljen meg. Amennyiben megbízható, tartós és hatékony zónaszelepre van szükséged épületgépészeti rendszeredhez, a Schneider Electric VZ419E-20BP09 modell kiváló választás, amely egyesíti a prémium minőséget a funkcionális kialakítással.
Schneider Electric Zone Valves and Actuators - VZ419E - 20BP09 - VZ419E - 20BP 6.0E SU 00 műszaki adatok
Általános tulajdonságok
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Zóna
Eszköz alkalmazása: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki specifikációk
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 3/4A
Test mérete: 20 mm (3/4 in)
Csőméret: 20 mm
Áramlási karakterisztika: Egyenlő százalék
Áramlási együttható B-től AB-ig: 4,62 cv, 4 kvs
Áramlási együttható: 6 kvs, 6,94 cv
Nyomás osztály: PN16
Folyadék max. nyomáskülönbség csendes üzemelés esetén: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartam esetén: 103,4 kPa
Szabályozószelep tartománya: 50:1
Ülék szivárgás: Port A: Class IV-S1 (0,005%)
Szár mozgás: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Üléktömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Régiók
Célpiac: Európa, Ázsia és a Csendes-óceáni térség, Ausztrália
