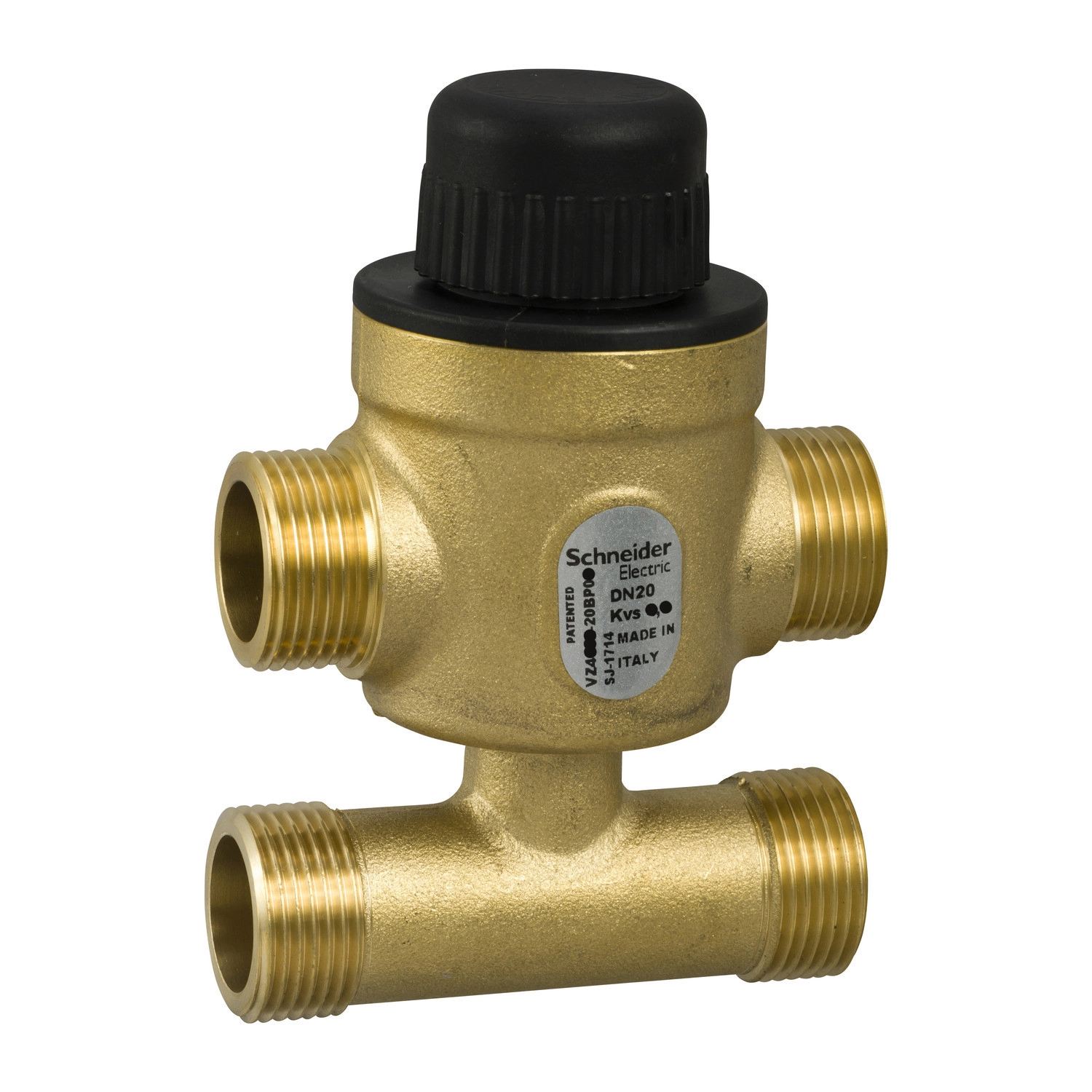

A Schneider Electric VZ419E-20BP08 egy kiváló minőségű, 20 mm-es, 3-utas bypass zónaszelep, amely különösen alkalmas fan coil egységek, hűtött mennyezetek és terminál egységek pontos vezérléséhez. A szelep egyenletes százalékos áramlási karakterisztikával rendelkezik, ami precíz szabályozást tesz lehetővé különböző áramlási körülmények között. A VZ419E-20BP08 modell 4 kvs áramlási együtthatóval büszkélkedhet, amely 4.62 cv értéknek felel meg, míg a B és AB közötti áramlási együttható 2.5 kvs (2.89 cv).
A szelep G 3/4A külső menetes csatlakozással rendelkezik, 20 mm-es csőmérethez illeszkedik, és PN16 nyomásosztályú. Kiváló anyagminőségének köszönhetően rendkívül tartós: a szelep teste és a trim sárgarézből készült, míg a szár AISI 303 rozsdamentes acélból. A tömítések EPDM (etilén-propilén-dién-monomer) anyagból készültek, ami kiváló vegyi ellenállóképességet biztosít. Az A portban található ülék IV-S1 osztályú (0.005%) szivárgási értéket garantál, ami rendkívül alacsony értéknek számít és kiváló szigetelést biztosít.
A VZ419E-20BP08 zónaszelep tervezésénél a sokoldalúságot is szem előtt tartották, így kompatibilis vízzel és különböző koncentrációjú glikolos oldatokkal (25%, 30%, 50%). A szelep lineáris mozgású, és 50:1 arányú szabályozási tartománnyal rendelkezik, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. A folyadéknyomás maximális delta P értéke csendes üzemmódban 62.05 kPa, míg normál élettartam mellett 103.4 kPa. Ez a szelep elsősorban az európai, ázsiai-csendes-óceáni és ausztráliai piacokra készült, megfelelve a helyi előírásoknak és szabványoknak.
A Schneider Electric VZ419E-20BP08 zónaszelep ideális választás olyan rendszerintegrátoroknak, épületgépészeti szakembereknek és kivitelezőknek, akik megbízható, precíz és hosszú élettartamú szabályozóeszközt keresnek fűtési és hűtési rendszerekhez. A termék különösen ajánlott olyan projektekhez, ahol fontos a pontos zónaszabályozás, a megbízható működés és a rendszer energiahatékonyságának optimalizálása. Nem ajánlott azonban olyan alkalmazásokhoz, ahol a megadott nyomásértékeket meghaladó körülmények fordulnak elő, vagy a kompatibilis közegektől eltérő folyadékokkal való használatra.
VZ419E-20BP08 műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Szelep
Szelep típus: Zóna
Eszköz alkalmazás: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki jellemzők
Szelep konfiguráció: 3-utas bypasszal
Szelep csatlakozás típusa: G Külső
Szelep csatlakozás mérete: G 3/4A
Test méret: 20 mm (3/4 in)
Cső méret: 20 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható B és AB között: 2.89 cv, 2.5 kvs
Áramlási együttható: 4 kvs, 4.62 cv
Nyomásosztály: PN16
Folyadéknyomás max delta P csendes működésnél: 62.05 kPa
Folyadéknyomás max delta P normál élettartamnál: 103.4 kPa
Szabályozószelep szabályozási tartománya: 50:1
Ülékszivárgás: Port A: IV-S1 osztály (0.005 %)
Szár mozgás: Lineáris
Anyagok
Trim anyag: Sárgaréz
Test anyag: Sárgaréz
Szár anyag: AISI 303 rozsdamentes acél
Ülék tömítés anyag: Port A: EPDM (etilén-propilén-dién monomer)
Szár tömítés anyag: EPDM (etilén-propilén-dién monomer)
Célpiac
Célzott régió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
