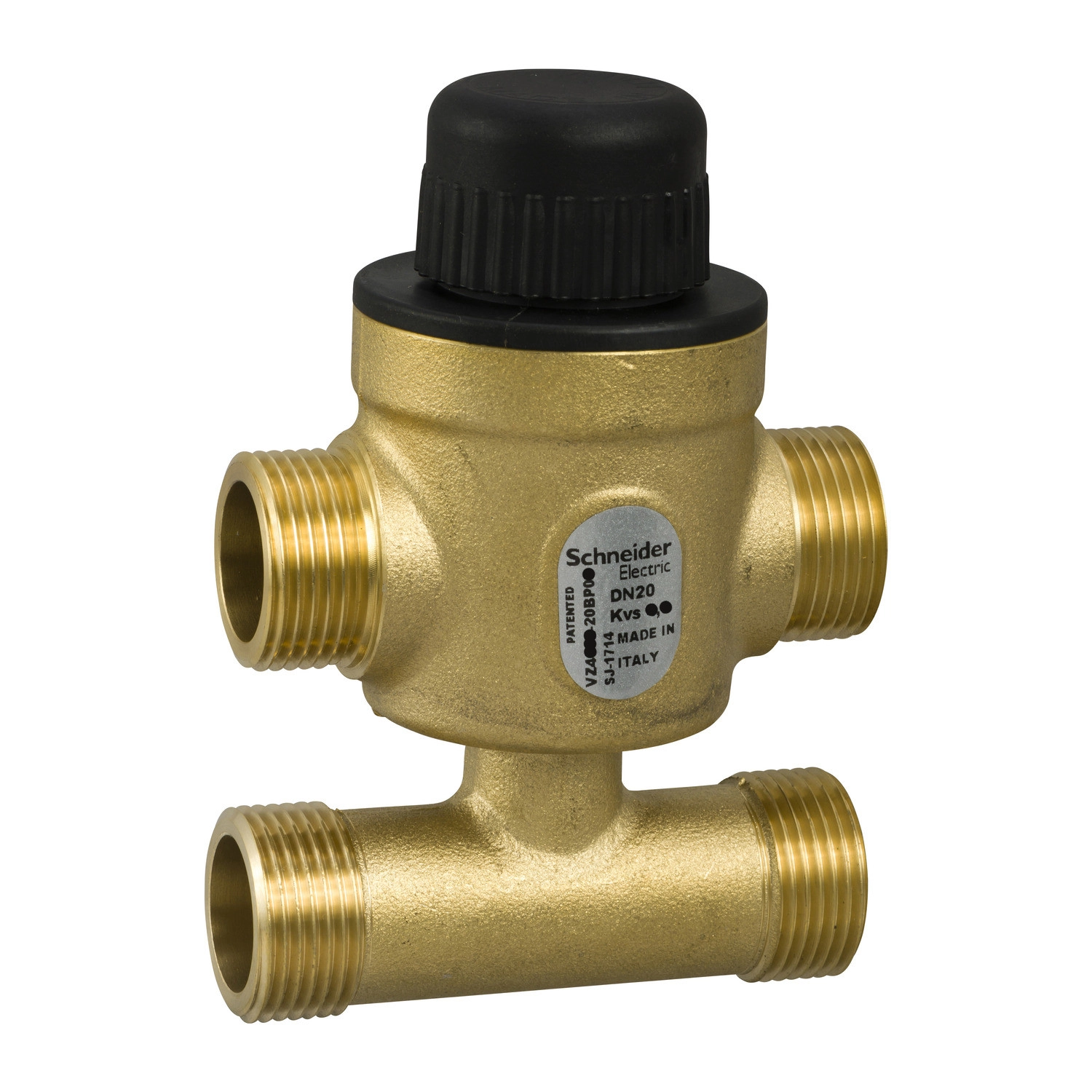

A Schneider Electric VZ419E-20BP07 háromjáratú bypass zónaszelep professzionális épületgépészeti alkalmazások számára készült, különösen fan coil egységekhez, hűtött mennyezeti rendszerekhez és egyéb terminál egységekhez. Ez a 20 mm-es (3/4") sárgaréz szelep megbízható és pontos szabályozást biztosít különböző közegek áramlásának szabályozásához, beleértve a tiszta vizet és a különböző koncentrációjú glikol oldatokat (25%, 30% és 50%).
A VZ419E-20BP07 modell kiemelkedő műszaki jellemzői között szerepel a 2,5 kvs áramlási együttható (2,89 cv), ami ideális egyenletes szabályozást biztosít a közepes méretű rendszerekhez. A szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami különösen előnyös a fokozatos és precíz szabályozáshoz. A kiemelkedő 50:1 szabályozási tartomány lehetővé teszi a rendkívül finom áramlásszabályozást, a minimálistól a maximális értékig. A szelep PN16 nyomásosztályba tartozik, a maximális nyomáskülönbség csendes üzemmódban 62,05 kPa, normál élettartam esetén pedig 255,1 kPa.
A termék minőségi anyagokból készült: a szelepház és a belső alkatrészek sárgarézből, a szelepszár rozsdamentes acélból (AISI 303), míg a tömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, ami kiváló vegyi ellenállóképességet és tartósságot biztosít. Az A port esetében a szelepülék szivárgási osztálya IV-S1 (0,005%), ami kiemelkedő tömítettséget garantál. A szelepszár mozgása lineáris, ami pontos pozicionálást és következetes működést biztosít.
A G 3/4A külső menetes csatlakozással ellátott zónaszelep könnyen beépíthető a meglévő rendszerekbe, és kompatibilis a Schneider Electric szabályozó rendszereivel. Az Európában, Ázsia-Csendes-óceán térségben és Ausztráliában történő felhasználásra tervezett VZ419E-20BP07 megfelel minden releváns nemzetközi szabványnak, és széles körben alkalmazható kereskedelmi és ipari épületekben, ahol fontos a megbízható és pontos áramlásszabályozás. A szelep bypass konfigurációja lehetővé teszi a folyamatos keringetést a rendszerben, ami növeli a rendszer hatékonyságát és stabilitását.
Zone Valve, 20mm, 3-Way Bypass, G External, Brass, 2.5kvs műszaki adatok
Általános jellemzők
Terméktípus: Szelep
Szeleptípus: Zónaszelep
Alkalmazási terület: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki jellemzők
Szelep konfiguráció: 3-járatú bypass
Szelep csatlakozási típus: G külső menet
Szelep csatlakozási méret: G 3/4A
Test méret: 20 mm (3/4 in)
Csőméret: 20 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható B-AB: 1,85 cv / 1,6 kvs
Áramlási együttható: 2,5 kvs / 2,89 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemmódban: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartamnál: 255,1 kPa
Szabályozószelep szabályozási tartománya: 50:1
Szelepülék szivárgása: Port A: IV-S1 osztály (0,005%)
Szelepszár mozgása: Lineáris
Anyagok
Belső alkatrészek anyaga: Sárgaréz
Szelepház anyaga: Sárgaréz
Szelepszár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szelepszár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Általános információk
Célpiac: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
