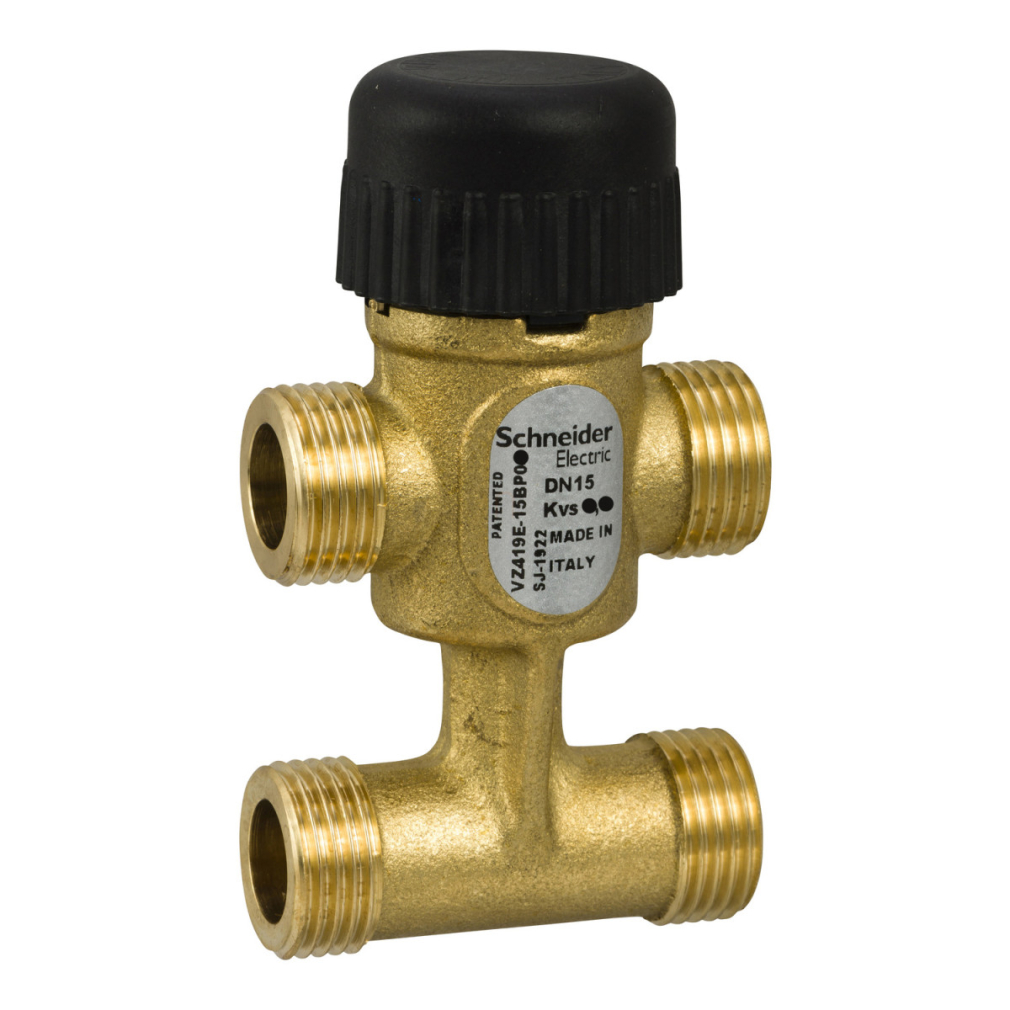

A Schneider Electric Zone Valve, VZ419E-15BP06 típusú 15 mm-es, 3-utas bypasszal ellátott zónaszelep kiváló megoldás modern épületgépészeti rendszerekhez. Ez a G külső csatlakozással rendelkező, sárgaréz kivitelű, 2 kvs értékű szelep különösen jól alkalmazható fan coil egységekben, mennyezeti hűtőrendszerekben és terminál egységekben.
A VZ419E-15BP06 zónaszelep 3-utas bypass konfigurációval készül, ami lehetővé teszi a folyadék áramlásának hatékony szabályozását a rendszerben. A szelep G 1/2A méretű csatlakozásokkal rendelkezik, ami megfelel a 15 mm-es (1/2 colos) csőméretnek. Kiemelkedő tulajdonsága az egyenlő százalékos áramlási karakterisztika, amely precíz szabályozást tesz lehetővé. A B-től AB-ig mért áramlási együttható 1,85 cv (1,6 kvs), míg a teljes áramlási együttható 2 kvs (2,31 cv) értéket mutat, így különböző áramlási igényekhez is jól alkalmazható.
A Schneider Electric VZ419E-15BP06 zónaszelep PN16 nyomásosztályba tartozik, maximális nyomáskülönbsége csendes üzemben 62,05 kPa, normál élettartam mellett pedig 255,1 kPa. Kiemelkedő, 50:1 arányú szabályozási tartománnyal rendelkezik, ami nagy pontosságú vezérlést biztosít. Az A porton a szelepzárás Class IV-S1 (0,005%) besorolású, ami minimális szivárgást garantál. A lineáris szármozgás pontos szabályozhatóságot biztosít a különböző alkalmazási területeken.
A szelep kiváló minőségű anyagokból készül: a test és a trim anyaga sárgaréz, a szár rozsdamentes acél (AISI 303), míg a tömítések EPDM (etilén-propilén-dién monomer) anyagból készülnek, ami kiváló vegyi és hőállóságot biztosít. A szelep kompatibilis többféle közeggel, beleértve a vizet, valamint a 25%, 30% és 50%-os glikol oldatokat is, így rugalmasan alkalmazható különböző fűtési-hűtési rendszerekben. A Schneider Electric VZ419E-15BP06 zónaszelep célrégiói között szerepel Európa, az ázsiai-csendes-óceáni térség és Ausztrália, ami jelzi a termék globális alkalmazhatóságát.
Zone Valve, 15mm, 3-Way Bypass, G External, Brass, 2kvs műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szelep
Szelep típus: Zóna
Eszköz alkalmazás: Fan coil egység, Mennyezeti hűtés, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Műszaki adatok
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típusa: G külső
Szelep csatlakozás méret: G 1/2A
Test méret: 15 mm (1/2 in)
Cső méret: 15 mm
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható B-től AB-ig: 1.85 cv, 1.6 kvs
Áramlási együttható: 2 kvs, 2.31 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemben: 62.05 kPa
Folyadék max. nyomáskülönbség normál élettartam mellett: 255.1 kPa
Szabályozószelep szabályozási tartománya: 50:1
Szelepzárás: A port: Class IV-S1 (0.005 %)
Szármozgás: Lineáris
Anyagjellemzők
Trim anyag: Sárgaréz
Test anyag: Sárgaréz
Szár anyag: AISI 303 rozsdamentes acél
Ülékzáró tömítés anyaga: A port: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Egyéb információk
Célrégió: Európa, Ázsiai-Csendes-óceáni térség, Ausztrália
