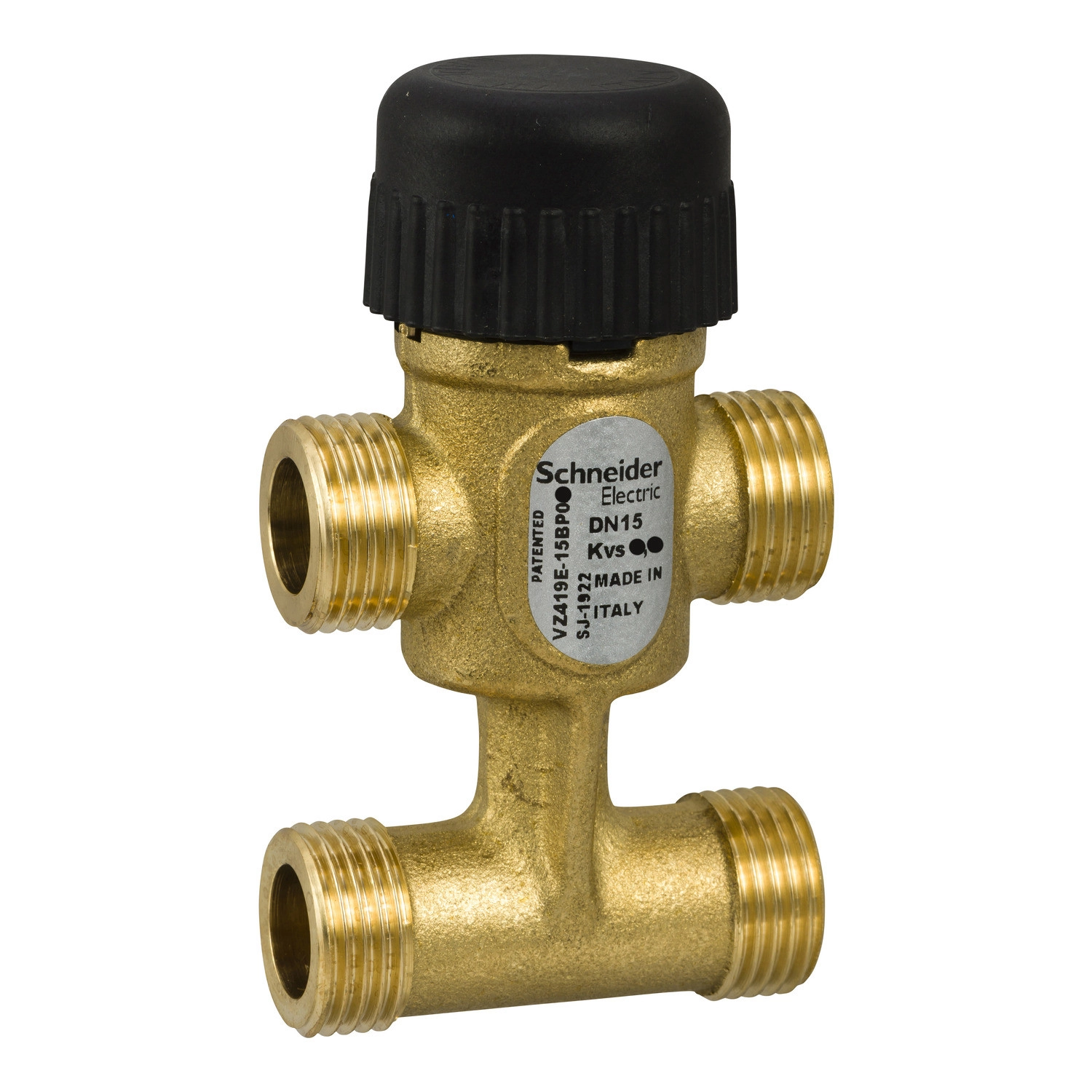

A Schneider Electric VZ419E-15BP05 típusú zónaszelep egy professzionális minőségű, 15 mm-es, 3-utas bypass szelep, amely G külső csatlakozással és sárgaréz házzal rendelkezik. Ez a modell 1.6 kvs áramlási tényezővel büszkélkedik, ami hatékony folyadékáramlást biztosít a különböző épületgépészeti alkalmazásokban.
A termék elsősorban fan coil egységek, hűtött mennyezetek és egyéb terminál egységek vezérlésére lett kifejlesztve. Sokoldalú kompatibilitásának köszönhetően használható tiszta vízzel, valamint különböző glikol-koncentrációkkal is (25%, 30%, 50%). A 3-utas bypass konfigurációnak köszönhetően lehetővé teszi a folyadék irányának precíz szabályozását a rendszeren belül. A szelep G 1/2A csatlakozási mérettel rendelkezik, ami szabványos illeszkedést biztosít a 15 mm-es csővezetékekhez.
A VZ419E-15BP05 modell egyenlő százalékos áramlási karakterisztikával rendelkezik, ami különösen előnyös a precíz szabályozási igényeknél. A B és AB port közötti áramlási együttható 1.16 cv (1 kvs), míg a teljes áramlási együttható 1.6 kvs (1.85 cv). A termék PN16 nyomásosztályba tartozik, maximális nyomáskülönbsége csendes üzemmódban 62.05 kPa, míg normál élettartam mellett 351.6 kPa. A szabályozási tartománya kiváló, 50:1 arányú, ami rendkívül pontos vezérlést tesz lehetővé széles működési tartományban. Az A port szivárgási osztálya IV-S1 (0.005%), ami minimális veszteséget jelent még zárt állapotban is.
A szelep lineáris mozgással működik, ami könnyen kiszámítható és vezérelhető működést biztosít. A VZ419E-15BP05 kiváló minőségű anyagokból készül: a ház és a belső elemek sárgarézből, a szár rozsdamentes AISI 303 acélból, míg a tömítések EPDM (etilén-propilén-dién monomer) anyagból, mely kiváló hőállósággal és tartóssággal rendelkezik. A termék Európában, Ázsia-csendes-óceáni térségben és Ausztráliában történő felhasználásra célzott, megfelelve ezen régiók szabványainak és elvárásainak. A Schneider Electric VZ419E-15BP05 zónaszelep ideális választás épületautomatizálási projektekhez, ahol a megbízható működés és a precíz folyadékáramlás-szabályozás elsődleges szempont.
Schneider Electric Zone Valves and Actuators - VZ419E - 15BP05 - VZ419E - 15BP 1.6E SU 00 műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szelep
Szelep típus: Zóna
Eszköz alkalmazás: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki specifikáció
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típus: G külső
Szelep csatlakozás méret: G 1/2A
Testméret: 15 mm (1/2 in)
Cső méret: 15 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható B és AB között: 1.16 cv, 1 kvs
Áramlási együttható: 1.6 kvs, 1.85 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemmódban: 62.05 kPa
Folyadék max. nyomáskülönbség normál élettartam mellett: 351.6 kPa
Szabályozó szelep szabályozási tartomány: 50:1
Ülék szivárgás: A port: IV-S1 osztály (0.005%)
Szerkezeti jellemzők
Mozgatás: Lineáris
Belső anyag: Sárgaréz
Ház anyaga: Sárgaréz
Szár anyaga: Rozsdamentes acél AISI 303
Ülék tömítés anyaga: A port: EPDM (etilén-propilén-dién monomer)
Szár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Regionális információk
Célzott régió: Európa, Ázsia-csendes-óceáni térség, Ausztrália
