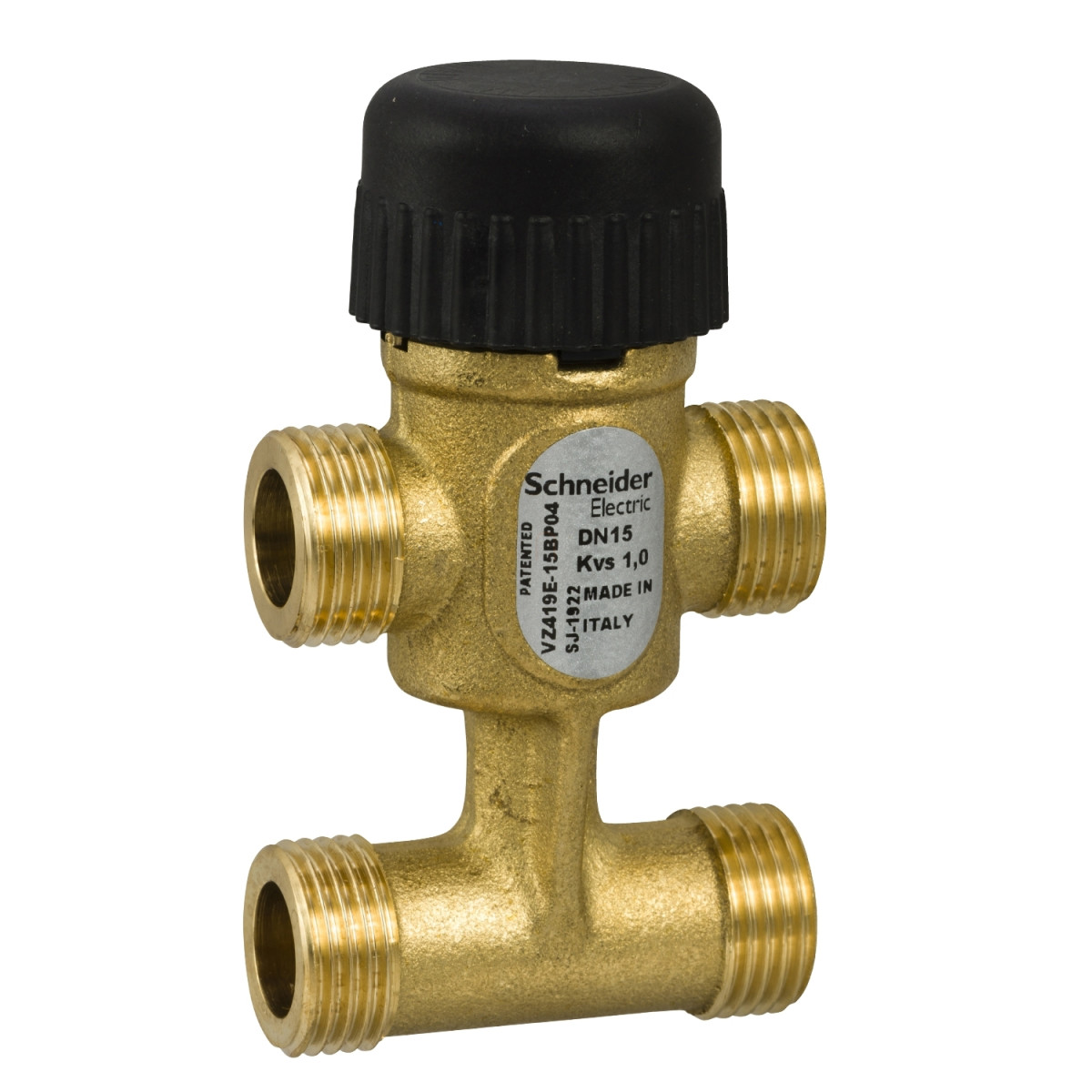

A Schneider Electric VZ419E-15BP04 zóna szelep egy kiváló minőségű, 15 mm-es, 3-utas bypass szelep, amely G külső csatlakozással és sárgaréz házzal rendelkezik. Ez a kompakt és megbízható szelep 1 kvs áramlási együtthatóval ideális választás fan coil egységekhez, hűtött mennyezetekhez és egyéb terminál egységekhez, ahol precíz folyadékáramlás-szabályozásra van szükség.
A VZ419E-15BP04 modell kiemelkedő sokoldalúsággal bír a kompatibilis közegek tekintetében: egyaránt használható vízzel, valamint 25%, 30% és akár 50%-os glikol oldatokkal is. Ez a rugalmasság lehetővé teszi, hogy különböző fűtési és hűtési rendszerekben alkalmazhasd, beleértve azokat is, ahol fagyvédelem szükséges. A szelep 3-utas bypass konfigurációval rendelkezik, amely biztosítja a folyamatos áramlást és megakadályozza a nyomás felépülését a rendszerben. A G 1/2A csatlakozási méret és a 15 mm-es (1/2 hüvelykes) testméret szabványos csövekhez és szerelvényekhez illeszkedik.
Teljesítmény szempontjából a VZ419E-15BP04 egyenletes százalékos áramlási jelleggörbével rendelkezik, ami kiváló szabályozhatóságot biztosít. Az áramlási együttható (kvs) értéke 1, illetve a B és AB közötti áramlási együttható 0,6 kvs (0,69 cv). A PN16 nyomásosztályba tartozik, és képes elviselni akár 351,6 kPa maximális folyadéknyomás-különbséget normál élettartam mellett, míg csendes üzemmódban 62,05 kPa a maximális ajánlott nyomáskülönbség. A szelep 50:1 szabályozhatósági tartománnyal rendelkezik, ami rendkívül pontos vezérlést tesz lehetővé. Az A port szivárgási osztálya IV-S1 (0,005%), ami kiváló tömítettséget jelent.
A VZ419E-15BP04 kiváló minőségű anyagokból készült: a ház és a trim anyaga sárgaréz, a szár pedig AISI 303 rozsdamentes acélból. A tömítőanyagok tekintetében az ülék és a szárnál egyaránt EPDM (etilén-propilén-dién monomer) tömítés található, amely kiváló vegyi és hőmérsékleti ellenállóképességet biztosít. A szelep lineáris mozgású, ami hozzájárul a precíz szabályozhatósághoz. A termék Európában, Ázsia-csendes-óceáni térségben és Ausztráliában célzott piacokra készül, biztosítva, hogy megfeleljen az ezeken a területeken érvényes szabványoknak és követelményeknek. A Schneider Electric VZ419E-15BP04 zónaszelep egy megbízható és sokoldalú megoldás, amely kiváló teljesítményt és tartósságot biztosít különböző HVAC alkalmazásokban.
Schneider Electric Zone Valves and Actuators - VZ419E - 15BP04 - VZ419E - 15BP 1.0E SU 00 műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szelep
Szelep típus: Zóna
Eszköz alkalmazás: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás
Kompatibilis közegek: 25% glikol, 30% glikol, Víz, 50% glikol
Műszaki adatok
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típus: G külső
Szelep csatlakozás méret: G 1/2A
Test méret: 15 mm (1/2 in)
Cső méret: 15 mm
Áramlási jelleggörbe: Egyenletes százalékos
Áramlási együttható B és AB között: 0,69 cv, 0,6 kvs
Áramlási együttható: 1 kvs, 1,16 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzem: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartam: 351,6 kPa
Szabályozószelep szabályozhatósági tartomány: 50:1
Ülék szivárgás: A port: IV-S1 osztály (0,005 %)
Szármozgás: Lineáris
Anyagok
Trim anyag: Sárgaréz
Test anyag: Sárgaréz
Szár anyag: AISI 303 rozsdamentes acél
Ülék tömítés anyag: A port: EPDM (etilén-propilén-dién monomer)
Szártömítés anyag: EPDM (etilén-propilén-dién monomer)
Regionális információ
Célzott régió: Európa, Ázsia-csendes-óceáni térség, Ausztrália
