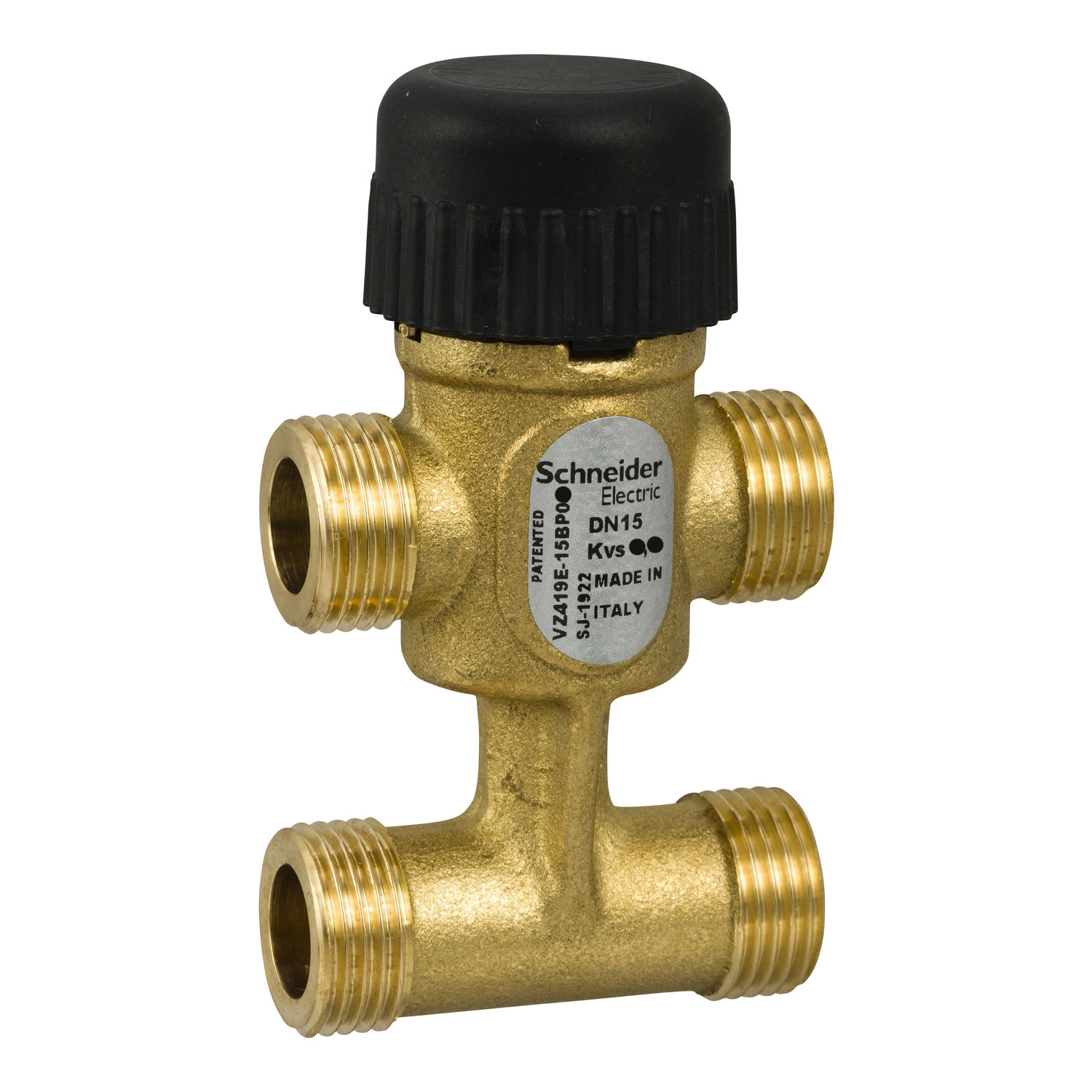

A VZ419E-15BP03 egy kiváló minőségű 15 mm-es, 3-utas bypass zónaszelep a Schneider Electric kínálatából, amely G külső csatlakozással és sárgaréz kivitelben készült, 0,6 kvs áramlási együtthatóval. Ez a zónaszelep ideális megoldás különböző épületgépészeti alkalmazásokhoz, különösen fan-coil egységekhez, mennyezeti hűtéshez és egyéb terminál egységekhez.
A VZ419E-15BP03 típusú zónaszelep sokoldalúságát bizonyítja, hogy különböző közegekkel kompatibilis, beleértve a vizet, valamint 25%, 30% és akár 50% koncentrációjú glikolos keverékeket is. A szelep G 1/2A méretű külső menetes csatlakozással rendelkezik, ami megkönnyíti a 15 mm-es csővezetékekhez való csatlakoztatást. Az egyenletes százalékos áramlási karakterisztika biztosítja a pontos szabályozhatóságot, míg a 0,6 kvs (0,69 cv) áramlási együttható megfelelő átfolyást tesz lehetővé a rendszerben. A B és AB közötti áramlási együttható értéke 0,4 kvs (0,46 cv).
A Schneider Electric VZ419E-15BP03 zónaszelep PN16 nyomásosztályba tartozik, ami kiváló nyomástűrést biztosít. A szelep maximális nyomáskülönbsége csendes üzemmódban 62,05 kPa, míg normál élettartam mellett akár 351,6 kPa is lehet. Az 50:1 szabályozási tartomány (rangeability) biztosítja a széles működési spektrumot, míg az A portnál érvényes IV-S1 osztályú (0,005%) szivárgási érték garantálja a megbízható tömítettséget. A szelep lineáris száremelkedéssel működik, ami kiszámítható szabályozási jelleggörbét eredményez.
A VZ419E-15BP03 zónaszelep anyaghasználata is kiemelkedő minőséget képvisel: a szelepház és a belső alkatrészek sárgarézből, míg a szelepszár AISI 303 minőségű rozsdamentes acélból készül. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készülnek, amely kiváló ellenállást biztosít a különböző közegekkel szemben és hosszú élettartamot garantál. A termék célpiacai között szerepel Európa, az ázsiai-csendes-óceáni térség és Ausztrália is, így globális szabványoknak megfelelően tervezték. A Schneider Electric VZ419E-15BP03 zónaszelep a professzionális épületgépészeti rendszerek megbízható komponense, amely precíz szabályozást és hosszú távú üzembiztonságot nyújt.
VZ419E-15BP03 műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szelep
Szelep típus: Zóna
Eszköz alkalmazás: Fan coil egység, Mennyezeti hűtés, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Szelep tulajdonságok
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típus: G külső
Szelep csatlakozás méret: G 1/2A
Test méret: 15 mm (1/2 in)
Cső méret: 15 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható B és AB között: 0,46 cv, 0,4 kvs
Áramlási együttható: 0,6 kvs, 0,69 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemmódban: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartam mellett: 351,6 kPa
Szabályozószelep szabályozási tartománya: 50:1
Ülék szivárgás: Port A: Class IV-S1 (0,005%)
Szár mozgás: Lineáris
Anyagok
Belső alkatrészek anyaga: Sárgaréz
Szelepház anyaga: Sárgaréz
Szelepszár anyaga: Rozsdamentes acél AISI 303
Ülék tömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Regionális információk
Célpiac: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
