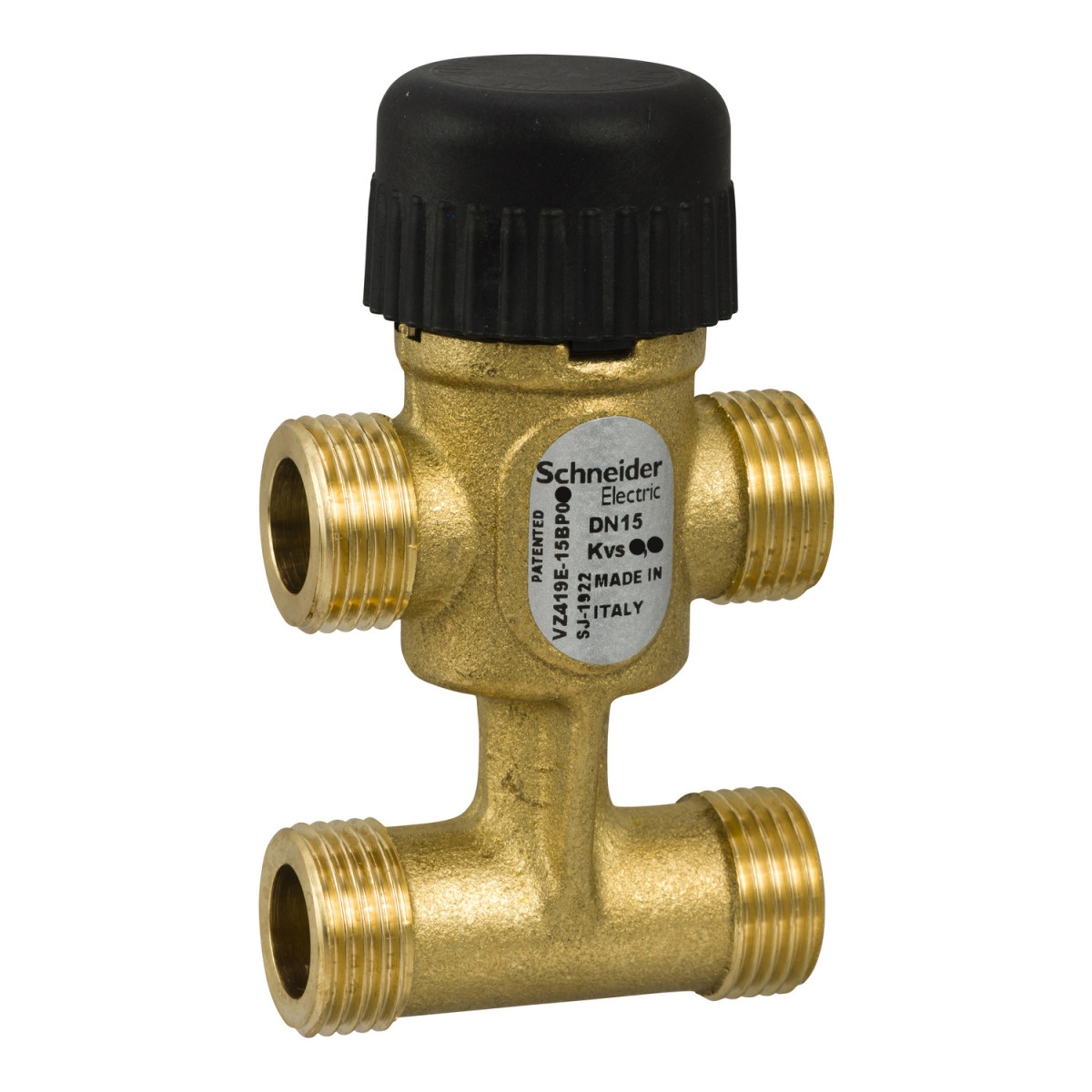

A Schneider Electric VZ419E-15BP02 zónaszelep egy sokoldalú, precíziós vezérlőelem, amelyet kifejezetten épületgépészeti rendszerekben történő alkalmazásra terveztek. Ez a 15 mm-es, 3-utas bypass kialakítású szelep G külső csatlakozással és tartós sárgaréz házzal rendelkezik, ami hosszú élettartamot és megbízható teljesítményt biztosít még a legigényesebb épületgépészeti alkalmazásokban is.
A VZ419E-15BP02 zónaszelep elsősorban fan-coil egységekben, hűtött mennyezeteknél és más terminál egységeknél kerül beépítésre. A szelep 0,4 kvs áramlási együtthatóval rendelkezik, ami precíz folyadékáramlás-szabályozást tesz lehetővé. Ez a szelep kompatibilis többféle közeggel, beleértve a tiszta vizet és különböző koncentrációjú glikol oldatokat (25%, 30% és 50%). Ez a sokoldalúság biztosítja, hogy a szelep különböző épületgépészeti rendszerekben használható legyen, beleértve a fűtési és hűtési alkalmazásokat egyaránt.
A VZ419E-15BP02 szelep műszaki jellemzői között szerepel az egyenlő százalékos áramlási karakterisztika, ami optimális szabályozhatóságot biztosít. A B-től AB irányba mutató áramlási együttható 0,29 cv (0,25 kvs), míg a teljes áramlási együttható 0,46 cv (0,4 kvs). A szelep PN16 nyomásosztályba tartozik, és különböző üzemi nyomások mellett használható: csendes üzemmódban a maximális nyomáskülönbség 62,05 kPa, míg normál élettartamú üzemmódban ez az érték 351,6 kPa lehet. A szelep 50:1 szabályozási tartománnyal rendelkezik, ami kiváló szabályozhatóságot biztosít különböző áramlási körülmények között.
A szelep lineáris mozgású szárral rendelkezik, és az A port szivárgási osztálya IV-S1 (0,005%), ami kiváló tömítettséget jelent. A szelep szerkezeti anyagai gondosan lettek megválasztva a tartósság és a megbízhatóság érdekében: a ház és a trim sárgarézből készül, míg a szár AISI 303 rozsdamentes acélból. A tömítések kiváló minőségű EPDM (etilén-propilén-dién monomer) anyagból készülnek, ami biztosítja a hosszú távú tömítettséget és ellenállóképességet a különböző közegekkel szemben. A szelep Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában való használatra célozták, megfelelve az egyes régiók specifikációinak és követelményeinek.
Schneider Electric Zone Valves and Actuators - VZ419E - 15BP02 - VZ419E - 15BP 0.4E SU 00 műszaki adatok
Általános adatok
Termék vagy komponens típus: Szelep
Szelep típusa: Zóna
Eszköz alkalmazás: Fan-coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Szelep jellemzők
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 1/2A
Szelepház mérete: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási jellemző: Egyenlő százalékos
Áramlási együttható B-től AB-ig: 0,29 cv, 0,25 kvs
Áramlási együttható: 0,4 kvs, 0,46 cv
Nyomásosztály: PN16
Folyadéknyomás max. delta P csendes üzemhez: 62,05 kPa
Folyadéknyomás max. delta P normál élettartamhoz: 351,6 kPa
Szabályozószelep tartománya: 50:1
Szelepülék szivárgás: Port A: Class IV-S1 (0,005 %)
Szármozgás: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Szelepház anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Célpiac
Célzott régió: Európa, Ázsiai-Csendes-óceáni térség, Ausztrália
