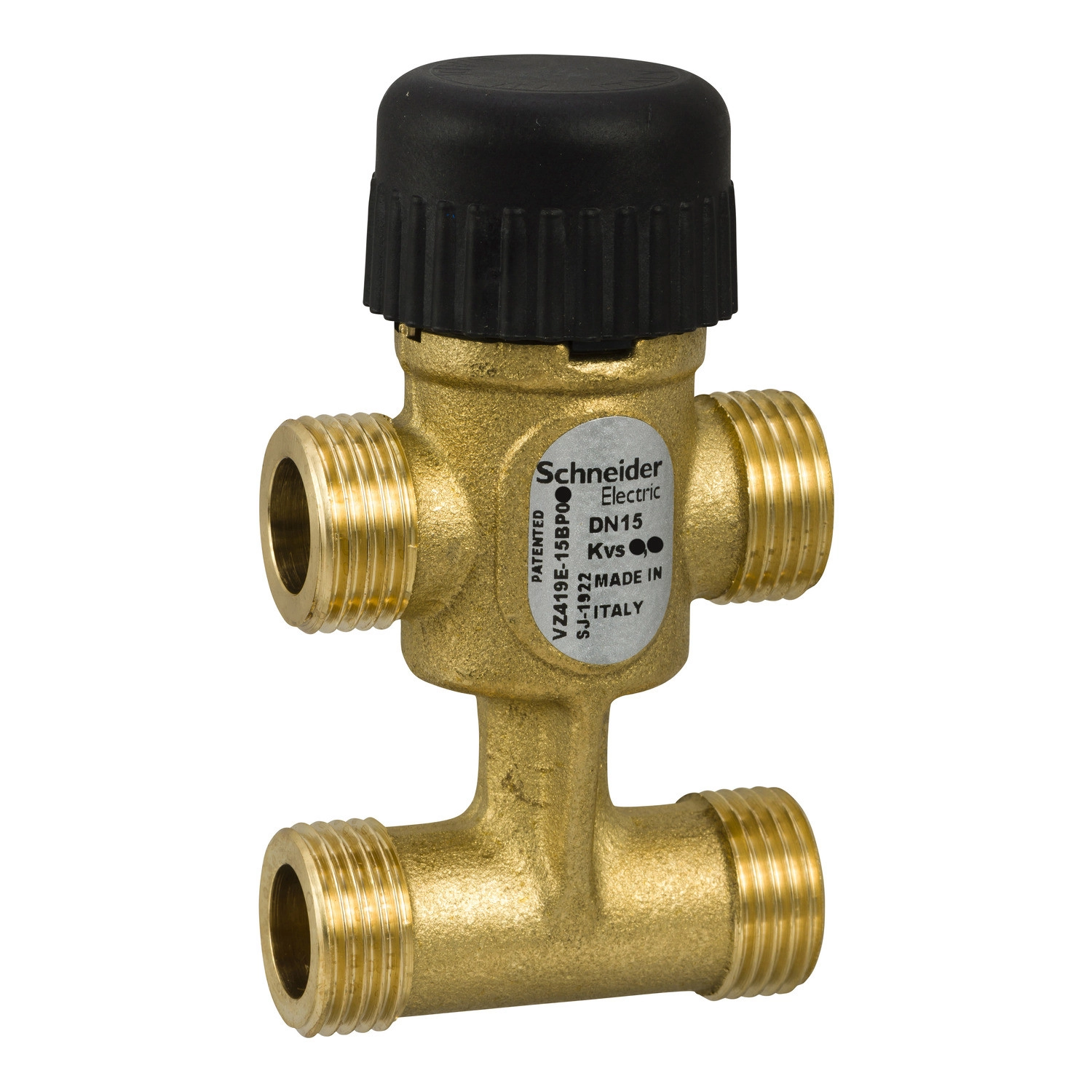

A Schneider Electric VZ419E-15BP01 zónaszelep egy sokoldalú, 15 mm-es, 3-utas bypass szelep G külső csatlakozással, amely ideális megoldást kínál épületgépészeti rendszerek precíz szabályozására. Ez a 0,2 kvs áramlási tényezővel rendelkező sárgaréz szelep kifejezetten fan coil egységekhez, hűtött mennyezetekhez és egyéb terminál egységekhez lett tervezve, ahol pontos áramlásszabályozásra van szükség.
A VZ419E-15BP01 zónaszelep számos közeggel kompatibilis, beleértve a tiszta vizet, valamint 25%, 30% és akár 50% glikol tartalmú keverékeket is. A 3-utas bypass konfigurációnak köszönhetően rugalmasan alkalmazható különböző hidraulikai rendszerekben. A G 1/2A méretű külső menetes csatlakozás szabványos illesztést biztosít a 15 mm-es csővezetékekhez, megkönnyítve a telepítést bármely kompatibilis rendszerben.
Műszaki szempontból a szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami biztosítja a pontos és lineáris szabályozhatóságot. A B-től AB-ig terjedő áramlási együttható 0,29 cv vagy 0,25 kvs, míg az általános áramlási együttható 0,2 kvs vagy 0,23 cv. A PN16 nyomásosztályba tartozó szelep maximális nyomáskülönbsége csendes üzemmódban 62,05 kPa, míg normál élettartam esetén 351,6 kPa. Az 50:1 arányú szabályozási tartomány rendkívüli pontosságot tesz lehetővé a különböző üzemi körülmények között. A szelep A portján Class IV-S1 (0,005%) szivárgási osztállyal rendelkezik, ami kiemelkedő tömítettséget biztosít.
A VZ419E-15BP01 robusztus anyagokból készül a hosszú élettartam és megbízhatóság érdekében. A szeleptest és a trim anyaga egyaránt sárgaréz, míg a szelepszár rozsdamentes acélból (AISI 303) készült a tartósság és a korrózióállóság érdekében. Mind az A port üléstömítése, mind a szártömítés EPDM (etilén-propilén-dién monomer) anyagból készült, amely kiváló hőmérséklet- és vegyi ellenállóképességet biztosít. A lineáris szármozgás pontos és következetes működést garantál minden alkalmazási területen. Ez a termék elsősorban az európai, ázsiai-csendes-óceáni és ausztráliai piacokra lett kifejlesztve, megfelelve az ezen régiók szigorú követelményeinek és szabványainak.
Schneider Electric Zone Valves and Actuators - VZ419E - 15BP01 - VZ419E - 15BP 0.25E SU 00 műszaki adatok
Általános jellemzők
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Zóna
Eszköz alkalmazás: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% Glikol, 30% Glikol, Víz, 50% Glikol
Műszaki specifikációk
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típusa: G Külső
Szelep csatlakozás mérete: G 1/2A
Test mérete: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható B-től AB-ig: 0,29 cv, 0,25 kvs
Áramlási együttható: 0,2 kvs, 0,23 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemben: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartam esetén: 351,6 kPa
Szabályozószelep szabályozási tartománya: 50:1
Ülék szivárgás: A Port: IV-S1 osztály (0,005 %)
Szár mozgás: Lineáris
Anyagok és kivitel
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Üléktömítés anyaga: A Port: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Célpiacok
Célrégió: Európa, Ázsiai-csendes-óceáni térség, Ausztrália
