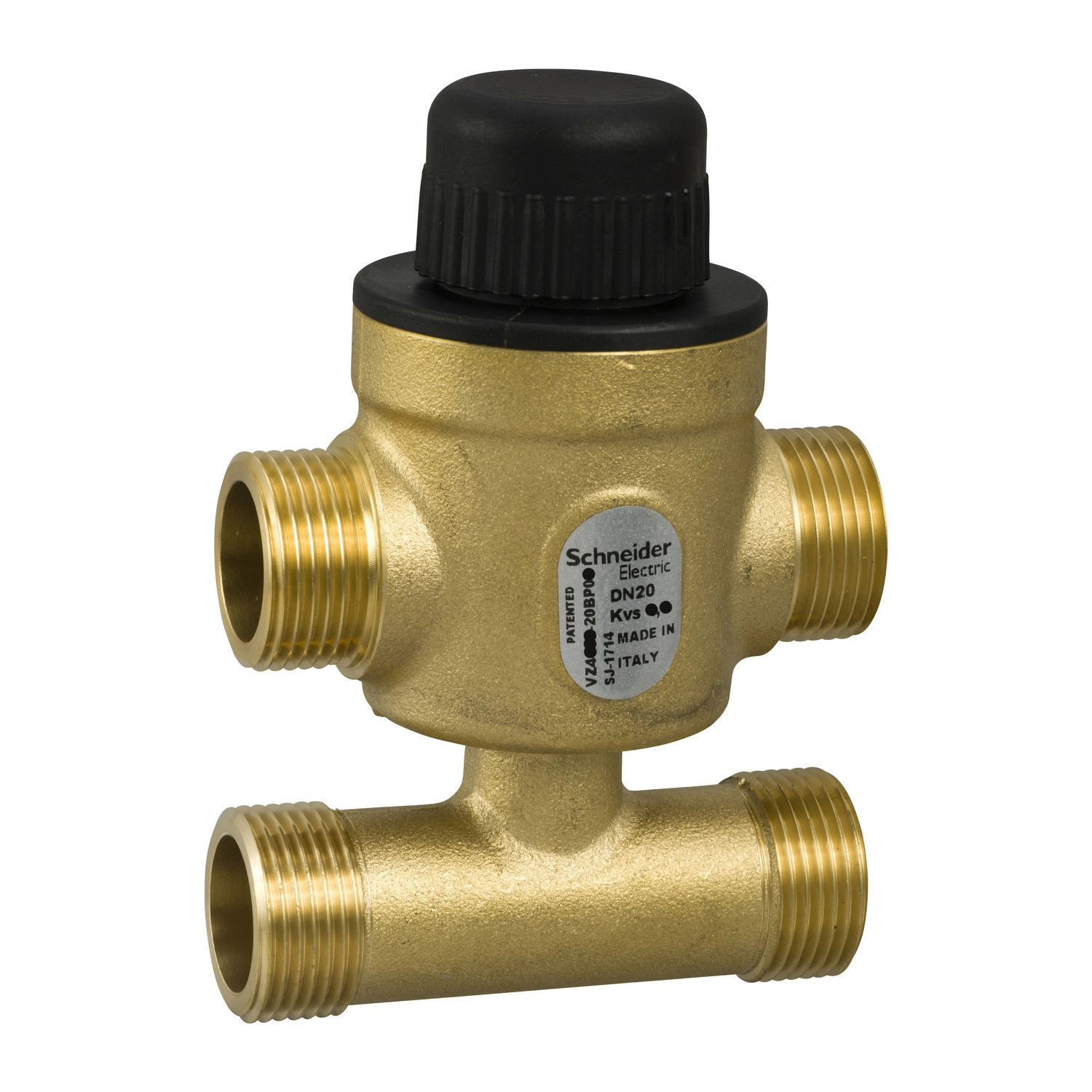

A Schneider Electric VZ408E-20BP09 típusú zónaszelep egy sokoldalú megoldás fűtési és hűtési rendszerek hatékony vezérléséhez. Ez a 20 mm-es, 3-utas bypass konfigurációjú szelep kiválóan alkalmazható különböző épületgépészeti rendszerekben, különösen fan-coil egységekben, hűtött mennyezeti rendszerekben és egyéb terminál egységekben.
A VZ408E-20BP09 zónaszelep kiemelkedően rugalmas a felhasználási médiumok tekintetében, hiszen kompatibilis tiszta vízzel, valamint különböző glikol-koncentrációjú keverékekkel (25%, 30% és akár 50%-os glikol tartalommal is). A G 3/4A méretű külső menetes csatlakozással rendelkező szelep sárgaréz házának köszönhetően rendkívül tartós és ellenálló. A szelep lineáris mozgást végez, ami precíz szabályozást tesz lehetővé. Az áramlási együttható (kvs érték) 6, ami 6,94 cv értéknek felel meg, míg a B-től AB irányba ez az érték 4 kvs (4,62 cv). A szelepre jellemző, hogy nem karakterizált áramlási jelleggörbével rendelkezik, ami bizonyos alkalmazásoknál előnyös lehet.
Műszaki részleteiben a VZ408E-20BP09 modell PN16 nyomásosztályba tartozik, ami megfelelő biztonságot nyújt a legtöbb épületgépészeti alkalmazáshoz. A maximális nyomáskülönbség nyugodt üzemmódban 62,05 kPa, míg normál élettartamú üzemmódban 103,4 kPa értékig alkalmazható. A szelepülék tömítettségi osztálya Port A esetén IV-S1 (0,005%), ami kiemelkedő zárási tulajdonságot biztosít. Az anyaghasználat is gondosan megválasztott: a szelepház és a belső alkatrészek sárgarézből készülnek, míg a szelepszár rozsdamentes acélból (AISI 303). A tömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, ami kiváló hőállóságot és hosszú élettartamot biztosít. A VZ408E-20BP09 zónaszelepet elsősorban az európai, ázsiai és csendes-óceáni, valamint ausztráliai piacokra tervezték, megfelelve az ezeken a területeken érvényes szabványoknak és előírásoknak.
Schneider Electric Zone Valves and Actuators - VZ408E - 20BP09 - VZ408E - 20BP 6.0E SU 00 műszaki adatok
Általános adatok
Termék vagy komponens típusa: Szelep
Szelep típus: Zóna
Eszköz alkalmazása: Fan-coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Szelep tulajdonságok
Szelep konfiguráció: 3-utas bypass
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 3/4A
Test méret: 20 mm (3/4 in)
Cső méret: 20 mm
Áramlási jelleggörbe: Nem karakterizált
Áramlási együttható B és AB között: 4,62 cv, 4 kvs
Áramlási együttható: 6 kvs, 6,94 cv
Nyomás adatok
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemmódban: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartamnál: 103,4 kPa
Ülék szivárgás: Port A: IV-S1 osztály (0,005 %)
Anyagok
Szár mozgása: Lineáris
Belső alkatrészek anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: Rozsdamentes acél AISI 303
Ülék tömítés anyaga: Port A: EPDM (etilén propilén dién monomer)
Szártömítés anyaga: EPDM (etilén propilén dién monomer)
Célpiac
Célrégió: Európa, Ázsia és Csendes-óceáni térség, Ausztrália
