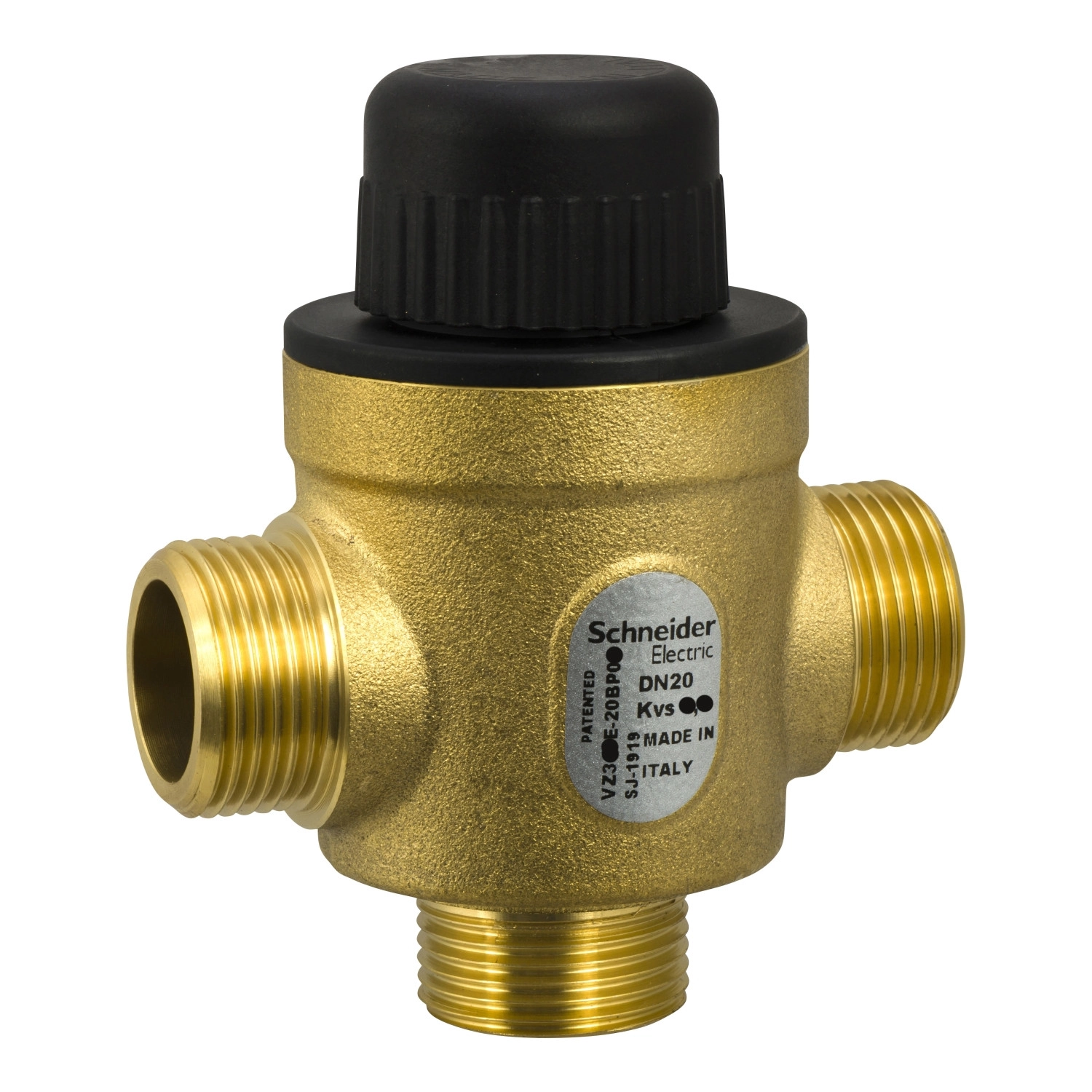

A Schneider Electric VZ319E-20BP09 típusú zónaszelep egy sokoldalú 3-utas szelep, amely kifejezetten épületgépészeti alkalmazásokhoz lett tervezve. Ez a 20 mm-es, G külső menetes csatlakozással ellátott sárgaréz szelep ideális választás fan coil egységekhez, hűtött mennyezetekhez és egyéb terminál egységekhez, ahol precíz folyadékáramlás-szabályozásra van szükség.
A szelep 6 kvs áramlási együtthatóval rendelkezik (ami 6,94 cv-nek felel meg), míg a B-től AB irányig 4 kvs (4,62 cv) értékkel bír. A lineáris mozgású szárral és egyenlő százalékos áramlási karakterisztikával rendelkező szelep kiváló szabályozhatóságot biztosít 50:1 szabályozási tartománnyal. A VZ319E-20BP09 modell PN16 nyomásosztályba tartozik, csendes működés mellett maximum 62,05 kPa, normál élettartam mellett pedig 103,4 kPa nyomáskülönbséget képes kezelni. Az A portnál a szivárgási osztály IV-S1 (0,005%), ami kiváló tömítettséget garantál.
A szelep anyaghasználata is kiemelkedő minőséget képvisel: a szeleptest és a belső alkatrészek sárgarézből készültek, míg a szár AISI 303 rozsdamentes acélból. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, ami kiváló ellenállóképességet biztosít különböző közegekkel szemben. A VZ319E-20BP09 kompatibilis többféle közeggel, beleértve a vizet, valamint 25%, 30% és 50% glikol tartalmú keverékeket is. A szelep csatlakozási mérete G 3/4A, amely a 20 mm-es csőmérethez illeszkedik.
Schneider Electric Zone Valves and Actuators - VZ319E - 20BP09 - VZ319E - 20BP 6.0E SU 00 műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Szelep
Szelep típusa: Zóna
Eszköz alkalmazása: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Műszaki specifikációk
Szelep konfigurációja: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 3/4A
Test mérete: 20 mm (3/4 in)
Csőméret: 20 mm
Áramlási jellemző: Egyenlő százalékos
Áramlási együttható B-AB: 4,62 cv, 4 kvs
Áramlási együttható: 6 kvs, 6,94 cv
Nyomásosztály: PN16
Maximális folyadéknyomás csendes üzemmódban: 62,05 kPa
Maximális folyadéknyomás normál élettartamnál: 103,4 kPa
Szabályozószelep szabályozhatósága: 50:1
Ülékszivárgás: Port A: IV-S1 osztály (0,005%)
Szármozgás: Lineáris
Anyagjellemzők
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Alkalmazási terület
Célzott régió: Európa, Ázsia és Csendes-óceáni térség, Ausztrália
