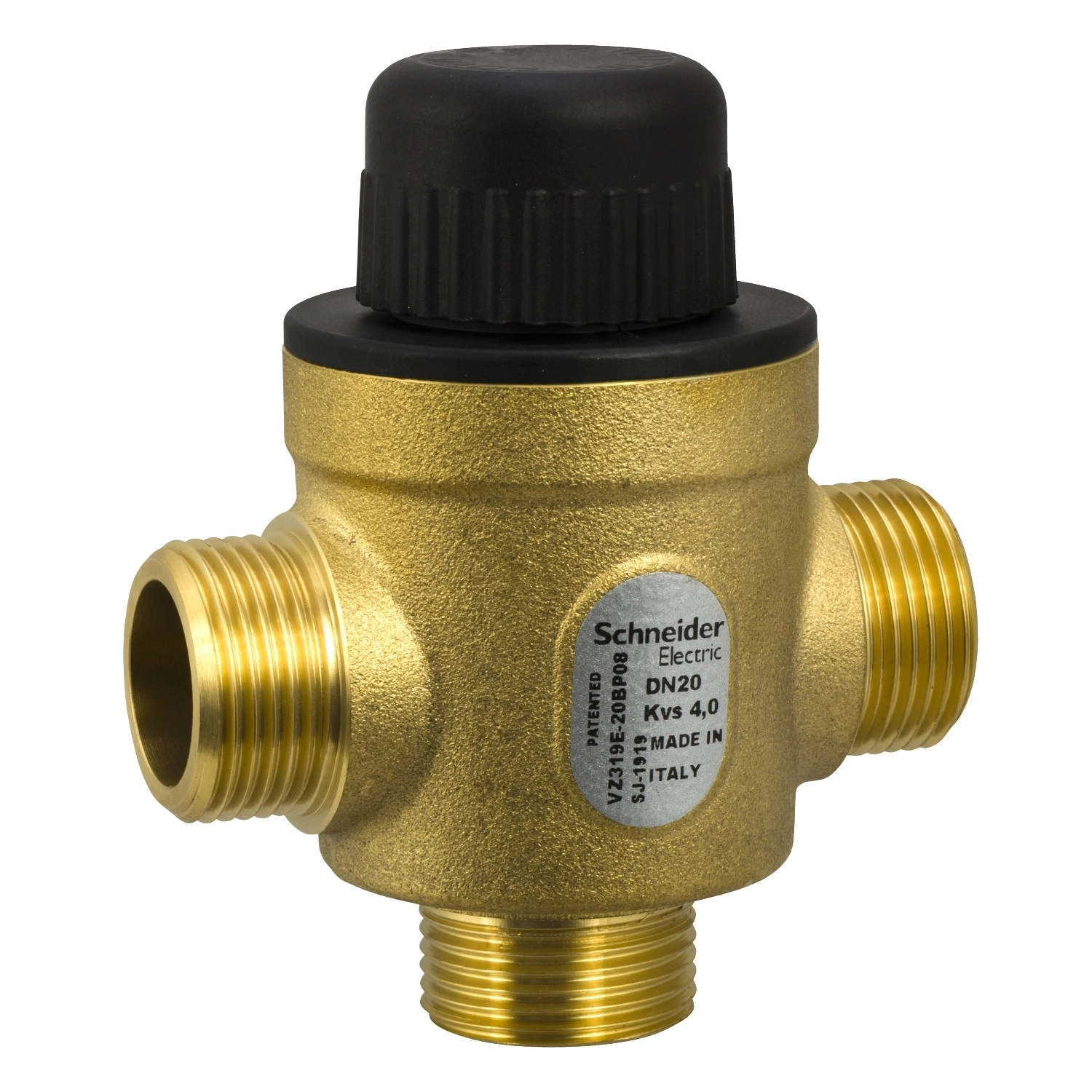

A Schneider Electric VZ319E-20BP08 típusú zóna szelep egy hatékony megoldás épületek fűtési és hűtési rendszereinek precíz szabályozásához. Ez a 20 mm-es, 3-utas szelep külső G-menettel és sárgaréz házzal rendelkezik, amely kiváló tartósságot és megbízhatóságot biztosít a mindennapi használat során.
A VZ319E-20BP08 zóna szelep különösen alkalmas fan-coil egységekhez, mennyezeti hűtéshez és terminál egységekhez. A szelep 4 kvs átfolyási tényezővel rendelkezik (4,62 cv), ami pontos áramlásszabályozást tesz lehetővé. A B-től AB-ig terjedő áramlási együttható 2,5 kvs (2,89 cv). Az egyenlő százalékos áramlási karakterisztika biztosítja a rendszer optimális teljesítményét különböző terhelési körülmények között. A szelep lineáris mozgású szárral rendelkezik, és kiemelkedő, 50:1 arányú szabályozhatóságot kínál.
A Schneider Electric VZ319E-20BP08 zóna szelep PN16 nyomásosztályba tartozik, maximális folyadéknyomás-különbsége csendes üzemben 62,05 kPa, míg normál élettartam mellett 103,4 kPa. A szelep A portja IV-S1 osztályú (0,005%) szivárgási értékkel rendelkezik, ami kiváló tömítést biztosít. Kompatibilis különböző közegekkel, beleértve a vizet és különböző koncentrációjú glikolos keverékeket (25%, 30%, 50%). Az A port és a szártömítés anyaga EPDM (etilén-propilén-dién monomer), míg a szár rozsdamentes acélból (AISI 303) készül, így biztosítva a hosszú élettartamot és a megbízható működést.
A G 3/4A méretű csatlakozással rendelkező szelep könnyen integrálható a meglévő rendszerekbe. A 20 mm-es test- és csőméret standard méretezést biztosít a legtöbb alkalmazáshoz. A Schneider Electric VZ319E-20BP08 zóna szelep Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában forgalmazott termék, megfelelve az összes releváns helyi szabványnak és előírásnak. Ez a zóna szelep ideális választás mindazok számára, akik megbízható, pontos és hosszú élettartamú szabályozó eszközt keresnek épületgépészeti rendszerekhez.
Schneider Electric Zone Valves and Actuators - VZ319E - 20BP08 - VZ319E - 20BP 4.0E SU 00 műszaki adatok
Általános jellemzők
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Zóna
Eszköz alkalmazása: Fan coil egység, Mennyezeti hűtés, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki specifikációk
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 3/4A
Test mérete: 20 mm (3/4 in)
Cső méret: 20 mm
Áramlási jellemző: Egyenlő százalékos
Áramlási együttható B-től AB-ig: 2,89 cv, 2,5 kvs
Áramlási együttható: 4 kvs, 4,62 cv
Nyomásosztály: PN16
Folyadéknyomás max. delta P csendes üzemben: 62,05 kPa
Folyadéknyomás max. delta P normál élettartamnál: 103,4 kPa
Szabályozó szelep szabályozhatósága: 50:1
Ülékszivárgás: A port: IV-S1 osztály (0,005%)
Szár mozgása: Lineáris
Anyagok
Trim anyag: Sárgaréz
Test anyag: Sárgaréz
Szár anyag: Rozsdamentes acél AISI 303
Ülék tömítőanyag: A port: EPDM (etilén-propilén-dién monomer)
Szár tömítőanyag: EPDM (etilén-propilén-dién monomer)
Célpiacok
Célrégió: Európa, Ázsiai-csendes-óceáni térség, Ausztrália
