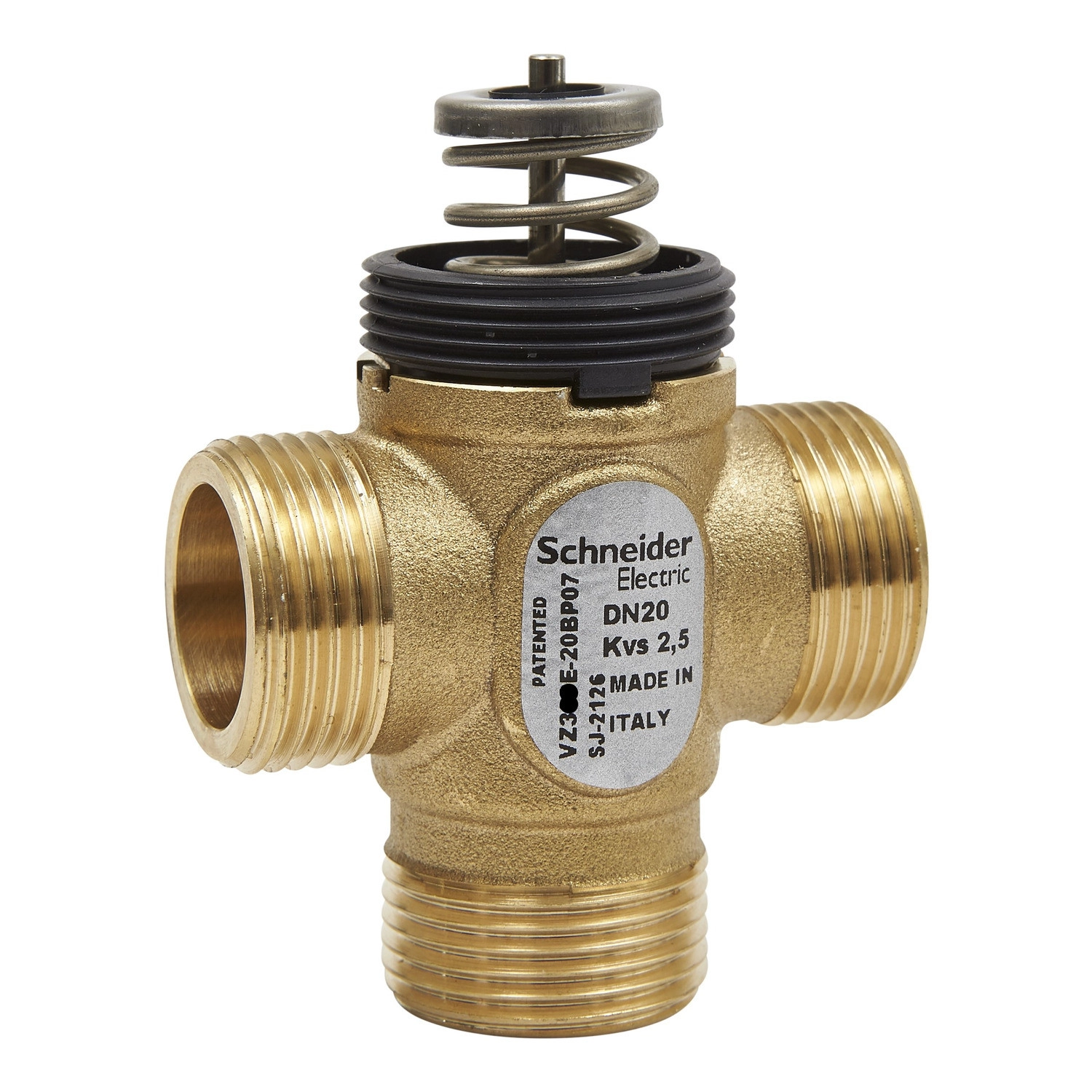

A Schneider Electric Zone Valve, 20mm, 3-Way, G External, Brass, 2.5kvs (VZ319E-20BP07) egy professzionális minőségű zónaszelep, amely kiválóan alkalmazható különböző épületgépészeti rendszerekben. Ezt a kifinomult szabályozóelemet fan coil egységekhez, hűtött mennyezetekhez és egyéb terminál egységekhez tervezték, így tökéletes megoldást nyújt a modern épületek hűtési és fűtési rendszereinek pontos vezérléséhez.
A VZ319E-20BP07 típusú háromjáratú szelep sokoldalúságát bizonyítja, hogy különböző közegekkel is kompatibilis: használható tiszta vízzel, valamint 25%, 30% és akár 50% glikolos keverékkel is. A G 3/4A külső menettel rendelkező, 20 mm-es csatlakozási méretű sárgaréz szeleptest PN16 nyomásosztályú, ami stabil működést biztosít változó terhelési feltételek mellett is. A szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami precíz szabályozhatóságot tesz lehetővé. Az áramlási együttható értéke 2,5 kvs (2,89 cv), míg a B és AB csatlakozások között 1,6 kvs (1,85 cv).
A Schneider Electric VZ319E-20BP07 zónaszelep műszaki paraméterei között kiemelkedik az 50:1 arányú szabályozási tartomány, ami rendkívül pontos teljesítményszabályozást tesz lehetővé. A szelep nyugodt üzemeltetése során a maximális nyomáskülönbség 62,05 kPa, míg normál életciklusban akár 255,1 kPa nyomáskülönbséget is képes kezelni. A szivárgási osztály az A portnál IV-S1 (0,005%), ami kiváló tömítettséget jelent. A szelepszár lineáris mozgást végez, anyaga AISI 303 rozsdamentes acél, míg a szelepház és a trim egyaránt sárgarézből készült. A tömítések kiváló minőségű EPDM (etilén-propilén-dién monomer) anyagból készültek, ami hosszú élettartamot és megbízható működést biztosít.
Schneider Electric Zone Valves and Actuators - VZ319E - 20BP07 - VZ319E - 20BP 2.5E SU 00 műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szelep
Szelep típusa: Zóna
Eszköz alkalmazás: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Műszaki specifikáció
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 3/4A
Test méret: 20 mm (3/4 in)
Csőméret: 20 mm
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható B-től AB-ig: 1,85 cv / 1,6 kvs
Áramlási együttható: 2,5 kvs / 2,89 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemben: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartam mellett: 255,1 kPa
Szabályozószelep szabályozási tartománya: 50:1
Ülék szivárgás: A port: IV-S1 osztály (0,005 %)
Szár mozgás: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: A port: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Célpiac
Célrégió: Európa, Ázsiai Csendes-óceáni térség, Ausztrália
