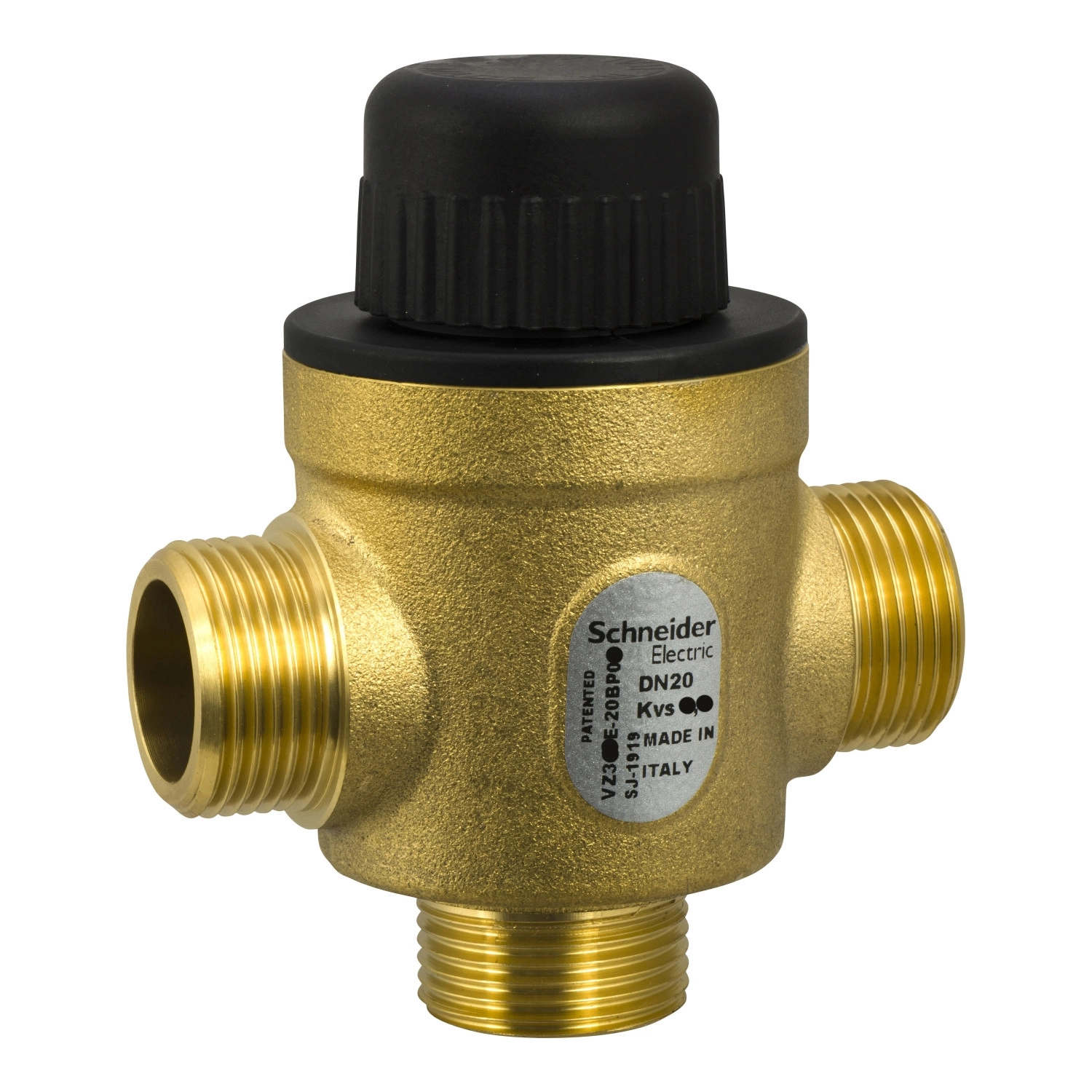

A Schneider Electric VZ308E-20BP08 zónaszelep egy sokoldalú, precíziós vezérlőelem, amely ideális megoldást kínál modern épületgépészeti rendszerek zónánkénti szabályozására. Ez a 20 mm-es, 3-utas szelep különösen jól alkalmazható fan coil egységek, mennyezeti hűtőrendszerek és egyéb terminál egységek pontos szabályozására, ahol fontos a megbízható teljesítmény és a hosszú élettartam.
A VZ308E-20BP08 zónaszelep masszív, sárgaréz házának köszönhetően kiváló tartóssággal rendelkezik, és a PN16 nyomásosztálynak megfelelően akár 16 bar üzemi nyomásnál is megbízhatóan működik. A 3-utas konfiguráció lehetővé teszi a közeg rugalmas irányítását, a lineáris mozgású szár pedig precíz szabályozást biztosít. A szelep G külső csatlakozással és G 3/4A méretű csatlakozókkal rendelkezik, ami megkönnyíti a beépítést a meglévő rendszerekbe. A 4 kvs áramlási együtthatóval (ami 4,62 cv-nek felel meg) megfelelő áramlást biztosít a legtöbb alkalmazáshoz, míg a B-től AB irányban 2,5 kvs (2,89 cv) értékkel rendelkezik.
Az AISI 303 rozsdamentes acélból készült szár és az EPDM (etilén-propilén-dién monomer) tömítések kiváló kémiai ellenállóképességet biztosítanak, így a szelep kompatibilis tiszta vízzel, valamint 25%, 30% és akár 50% glikol tartalmú közegekkel is. Ez a sokoldalúság lehetővé teszi, hogy a VZ308E-20BP08 zónaszelepet különböző hűtési és fűtési alkalmazásokban használd, beleértve a fagyálló folyadékkal működő rendszereket is. A szelepülék szivárgási osztálya Port A esetén Class IV-S1 (0,005%), ami kiemelkedően alacsony érték és biztosítja a rendszer hatékonyságát még hosszú távú használat során is. A szelep csendes üzemmódban 62,05 kPa, normál üzemmódban pedig 103,4 kPa maximális nyomáskülönbséget képes kezelni.
A VZ308E-20BP08 zónaszelep kifejezetten az európai, ázsiai-csendes-óceáni és ausztráliai piacra készült, megfelelve a helyi szabványoknak és elvárásoknak. A Schneider Electric VZ308E-20BP08 zónaszelep könnyen beépíthető, minimális karbantartást igényel, és megbízható teljesítményt nyújt különböző épületgépészeti alkalmazásokban. A szelep karakterisztikája nem karakterizált, ami sokoldalú alkalmazhatóságot tesz lehetővé különböző áramlási igények esetén. A masszív kialakítás, a precíz működés és a kiváló anyagminőség együttesen garantálja a hosszú élettartamot és a problémamentes üzemeltetést, így a VZ308E-20BP08 zónaszelep ideális választás minőségi épületgépészeti rendszerek kiépítéséhez vagy korszerűsítéséhez.
Schneider Electric Zone Valves and Actuators - VZ308E - 20BP08 - VZ308E - 20BP 4.0E SU 00 műszaki adatok
Általános termékadatok
Termék vagy komponens típus: Szelep
Szelep típusa: Zóna
Eszköz alkalmazása: Fan coil egység, Mennyezeti hűtés, Terminál egység
Műszaki paraméterek
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 3/4A
Test mérete: 20 mm (3/4 in)
Cső méret: 20 mm
Áramlási jelleg: Nem karakterizált
Áramlási együttható B-től AB-ig: 2,89 cv, 2,5 kvs
Áramlási együttható: 4 kvs, 4,62 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbsége csendes üzemben: 62,05 kPa
Folyadék max. nyomáskülönbsége normál élettartamnál: 103,4 kPa
Ülék szivárgás: Port A: Class IV-S1 (0,005 %)
Szár mozgása: Lineáris
Anyag specifikációk
Belső alkatrészek anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Földrajzi információk
Célterület: Európa, Ázsiai-Csendes-óceáni térség, Ausztrália
