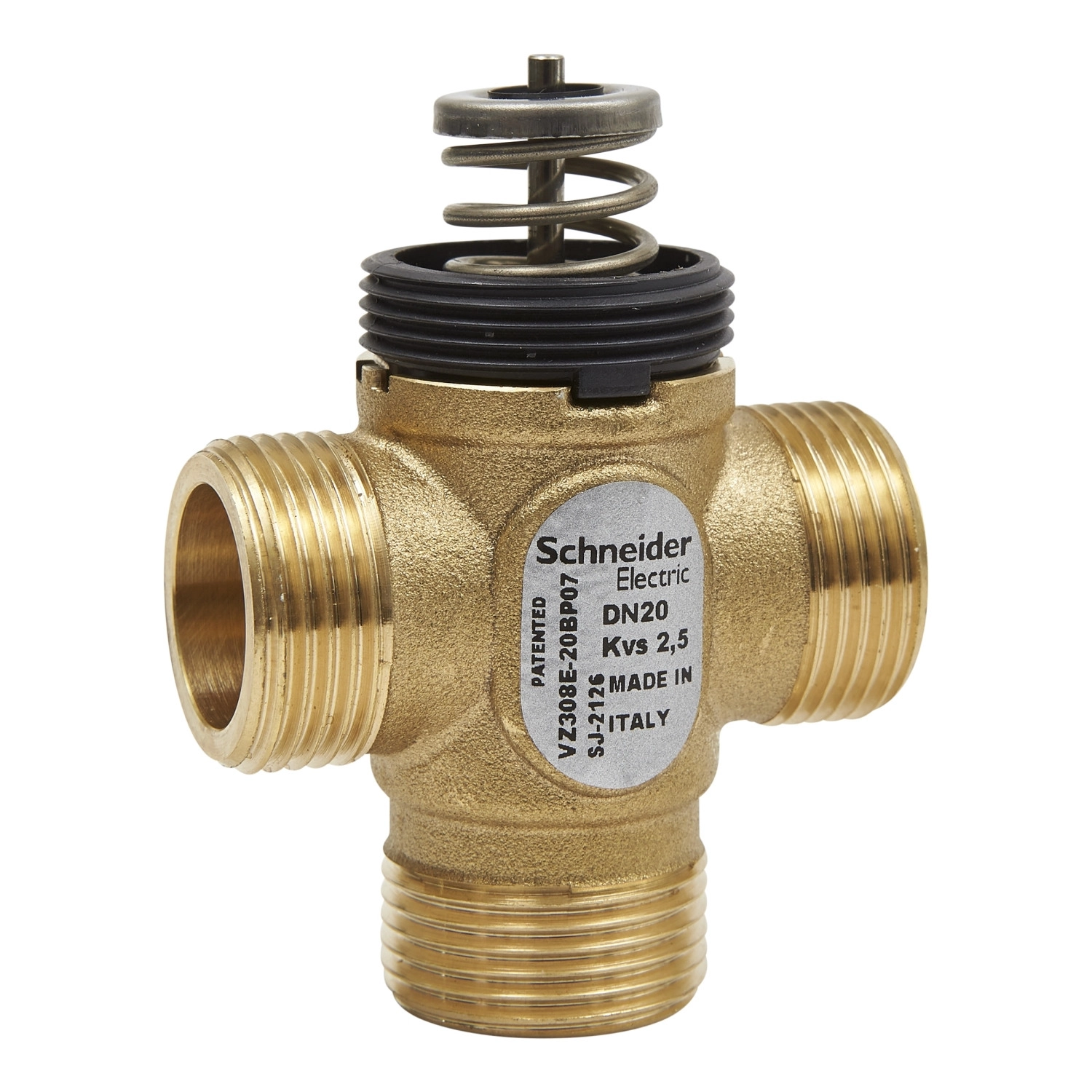

A Schneider Electric VZ308E-20BP07 zónaszelep egy sokoldalú és kiváló minőségű 3-utú szabályozó szelep, amely különösen alkalmas épületgépészeti alkalmazásokra, mint például fan-coil egységek, hűtött mennyezetek és terminál egységek szabályozására. Ez a 20 mm-es (3/4 colos) szelep precíz áramlásszabályozást biztosít a fűtési és hűtési rendszerekben, ami elengedhetetlen a hatékony energiafelhasználás és az optimális komfortérzet szempontjából.
A VZ308E-20BP07 zónaszelep kimagasló műszaki paraméterekkel rendelkezik. Az áramlási együttható (kvs érték) 2,5, ami 2,89 cv-nek felel meg, míg a B-től AB irányba az áramlási együttható 1,6 kvs (1,85 cv). A szelep lineáris mozgással működik és jellemezhető áramlási karakterisztikával nem rendelkezik. A szelep nyomásosztálya PN16, a maximális nyomáskülönbség nyugodt üzemmódban 62,05 kPa, normál élettartamú üzemmódban pedig 151,7 kPa. A szelepülék szivárgási osztálya Port A-nál IV-S1 (0.005%), ami kiváló tömítettséget biztosít.
A Schneider Electric VZ308E-20BP07 zónaszelep kiemelkedő anyagminőséggel készül, ami hosszú élettartamot és megbízható működést garantál. A szeleptest és a trim anyaga egyaránt sárgaréz, míg a szelepszár AISI 303 rozsdamentes acélból készül. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készülnek, ami kiváló vegyi ellenállóképességet és hosszú élettartamot biztosít. A szelep G 3/4A külső menetes csatlakozással rendelkezik, ami szabványos csővezetékekhez való könnyű illeszthetőséget tesz lehetővé.
A VZ308E-20BP07 zónaszelep széles körű kompatibilitást mutat különböző közegekkel, beleértve a vizet és a különböző koncentrációjú glikol oldatokat (25%, 30% és 50%). Ez a sokoldalúság lehetővé teszi a szelep használatát különböző alkalmazásokban, mind fűtési, mind hűtési rendszerekben, illetve olyan helyzetekben, ahol fagyállóság szükséges. A Schneider Electric VZ308E-20BP07 zónaszelepet Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában forgalmazzák, így globális elérhetőséggel rendelkezik a professzionális épületgépészeti projektek számára.
Schneider Electric Zone Valves and Actuators - VZ308E - 20BP07 - VZ308E - 20BP 2.5E SU 00 műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Szelep
Szelep típus: Zóna
Alkalmazási területek: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Szelep műszaki adatok
Szelep konfiguráció: 3-utú
Szelep csatlakozás típusa: G Külső
Szelep csatlakozás mérete: G 3/4A
Test mérete: 20 mm (3/4 in)
Cső méret: 20 mm
Áramlási karakterisztika: Nem karakterizált
B és AB közötti áramlási együttható: 1,85 cv, 1,6 kvs
Áramlási együttható: 2,5 kvs, 2,89 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbsége csendes üzemmódban: 62,05 kPa
Folyadék max. nyomáskülönbsége normál élettartam mellett: 151,7 kPa
Ülék szivárgás: Port A: Class IV-S1 (0,005 %)
Működési és anyagjellemzők
Szár mozgása: Lineáris
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülékzáró tömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szárzáró tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Földrajzi régió
Célpiac: Európa, Ázsiai-csendes-óceáni térség, Ausztrália
