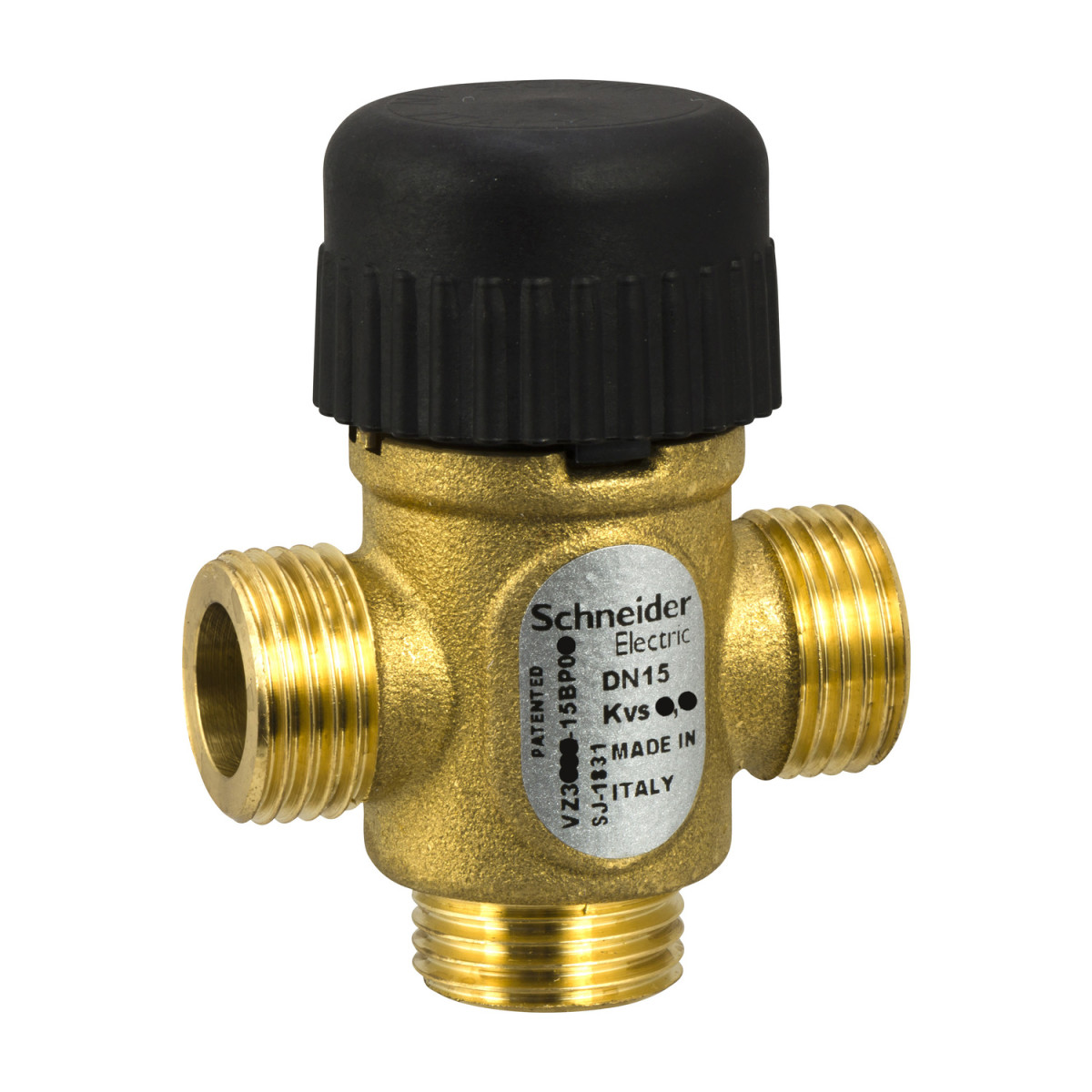

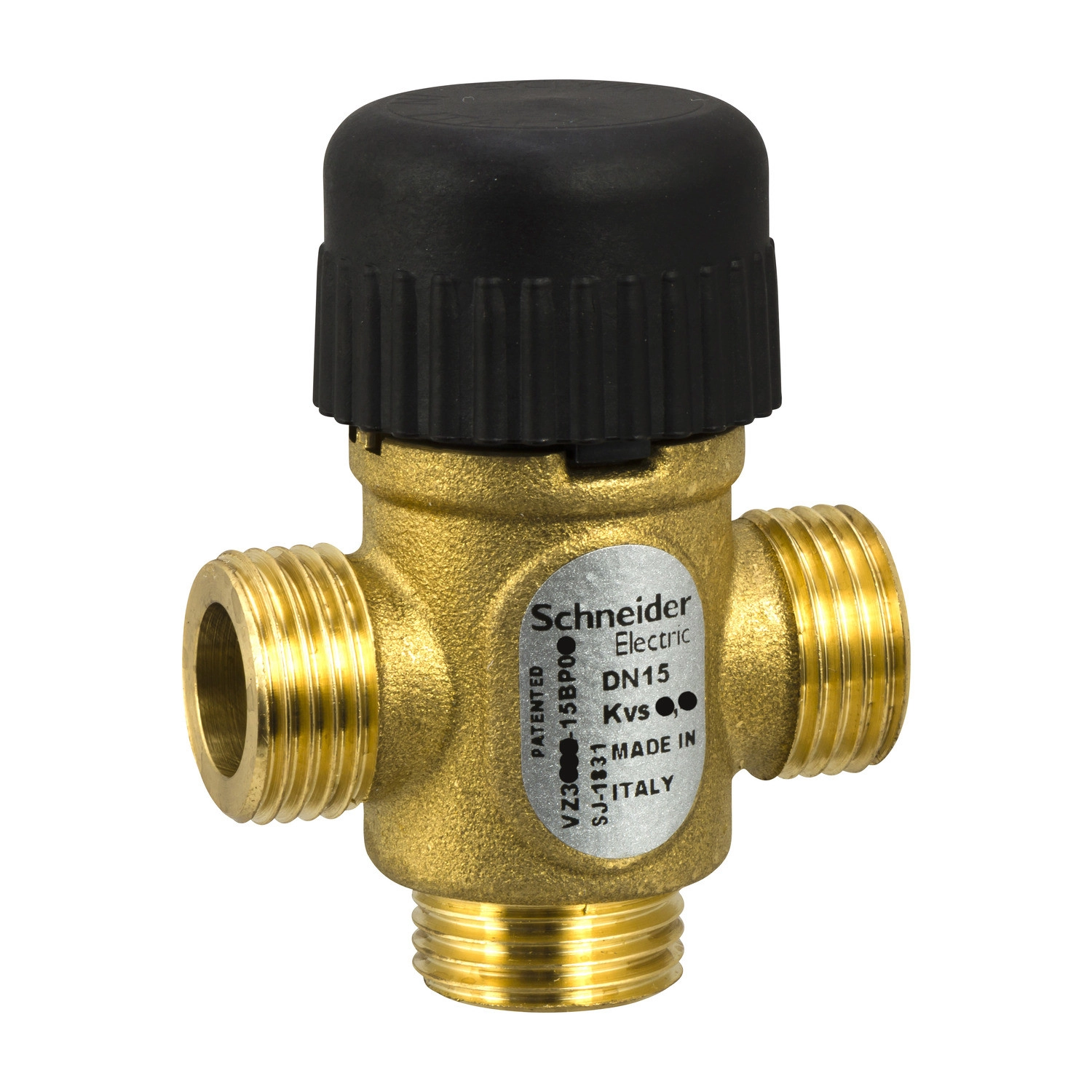

A Schneider Electric Zone Valve VZ308E-15BP05 típusú zónaszelep egy kiváló minőségű, 3-utas kialakítású, 15mm-es méretű sárgaréz szelep, amely ideális megoldást kínál a fűtési és hűtési rendszerek zónákra osztásához és szabályozásához. A termék különösen alkalmas fan-coil egységekhez, mennyezethűtéshez és egyéb terminál egységekhez, ahol precíz áramlásszabályozásra van szükség.
A VZ308E-15BP05 zónaszelep kiemelkedő sokoldalúságot biztosít a különböző közegekkel való kompatibilitásának köszönhetően. Használható tiszta vízzel, valamint különböző koncentrációjú glikol oldatokkal is (25%, 30%, 50%), így rugalmasan alkalmazható különböző hűtési-fűtési rendszerekben. A G 1/2A külső menetes csatlakozás szabványos méretű, megkönnyítve a szerelést és a rendszerbe integrálást. A 15 mm-es csőméret tökéletesen illeszkedik a kisebb és közepes rendszerekhez, miközben az 1,6 kvs (1,85 cv) áramlási tényező biztosítja a megfelelő folyadékáramlást a rendszerben. A B-től AB felé történő áramlás esetén az áramlási tényező 1,0 kvs (1,16 cv).
Műszaki szempontból a VZ308E-15BP05 zónaszelep PN16 nyomásosztályba tartozik, így akár 16 bar nyomásig is megbízhatóan működik. A szelep maximális nyomáskülönbsége normál élettartam esetén 255,1 kPa, míg csendes üzemeltetésnél 62,05 kPa. Az A port esetében IV-S1 osztályú (0,005%) szivárgási értékkel rendelkezik, ami kiemelkedő tömítettséget biztosít. A lineáris szármozgás precíz szabályozhatóságot tesz lehetővé. A szelep háza és belső alkatrészei sárgarézből készültek, amely kiváló tartósságot és korrózióállóságot biztosít, míg a szár AISI 303 rozsdamentes acélból készült a hosszú élettartam érdekében. Az ülékek és a szártömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, amely kiváló hő- és vegyszerállósággal rendelkezik.
A Schneider Electric VZ308E-15BP05 zónaszelep elsősorban az európai, ázsiai-csendes-óceáni és ausztráliai piacokra készült, megfelelve az ezen régiókban érvényes szabványoknak és előírásoknak. A termék kompakt méretekkel rendelkezik, így könnyen beépíthető szűk helyekre is. A szelepet lineáris karakterisztika jellemzi, ami nem specializált áramlási jelleggörbét jelent, tehát egyenletes szabályozást biztosít a teljes működési tartományban. A VZ308E-15BP05 a megfelelő működtető elemmel kiegészítve egy rendkívül hatékony és megbízható megoldást kínál a modern épületgépészeti rendszerek számára, legyen szó akár lakóépületekről, akár kereskedelmi vagy ipari létesítményekről.
Schneider Electric Zone Valves and Actuators - VZ308E - 15BP05 - VZ308E - 15BP 1.6E SU 00 műszaki adatok
Alapadatok
Termék vagy komponens típusa: Szelep
Szelep típusa: Zóna
Alkalmazási területek: Fan coil egység, Mennyezethűtés, Terminál egység
Kompatibilitás és műszaki jellemzők
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás méret: G 1/2A
Szelepház méret: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási jelleggörbe: Nem karakterizált
Áramlási tényező B-től AB-ig: 1,16 cv, 1 kvs
Áramlási tényező: 1,6 kvs, 1,85 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbség csendes üzemnél: 62,05 kPa
Folyadék max. nyomáskülönbség normál élettartamnál: 255,1 kPa
Szivárgási osztály: A port: IV-S1 osztály (0,005%)
Szármozgás: Lineáris
Anyagok
Belső alkatrészek anyaga: Sárgaréz
Szelepház anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: A port: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Földrajzi adatok
Célpiac: Európa, Ázsia és Csendes-óceáni térség, Ausztrália
