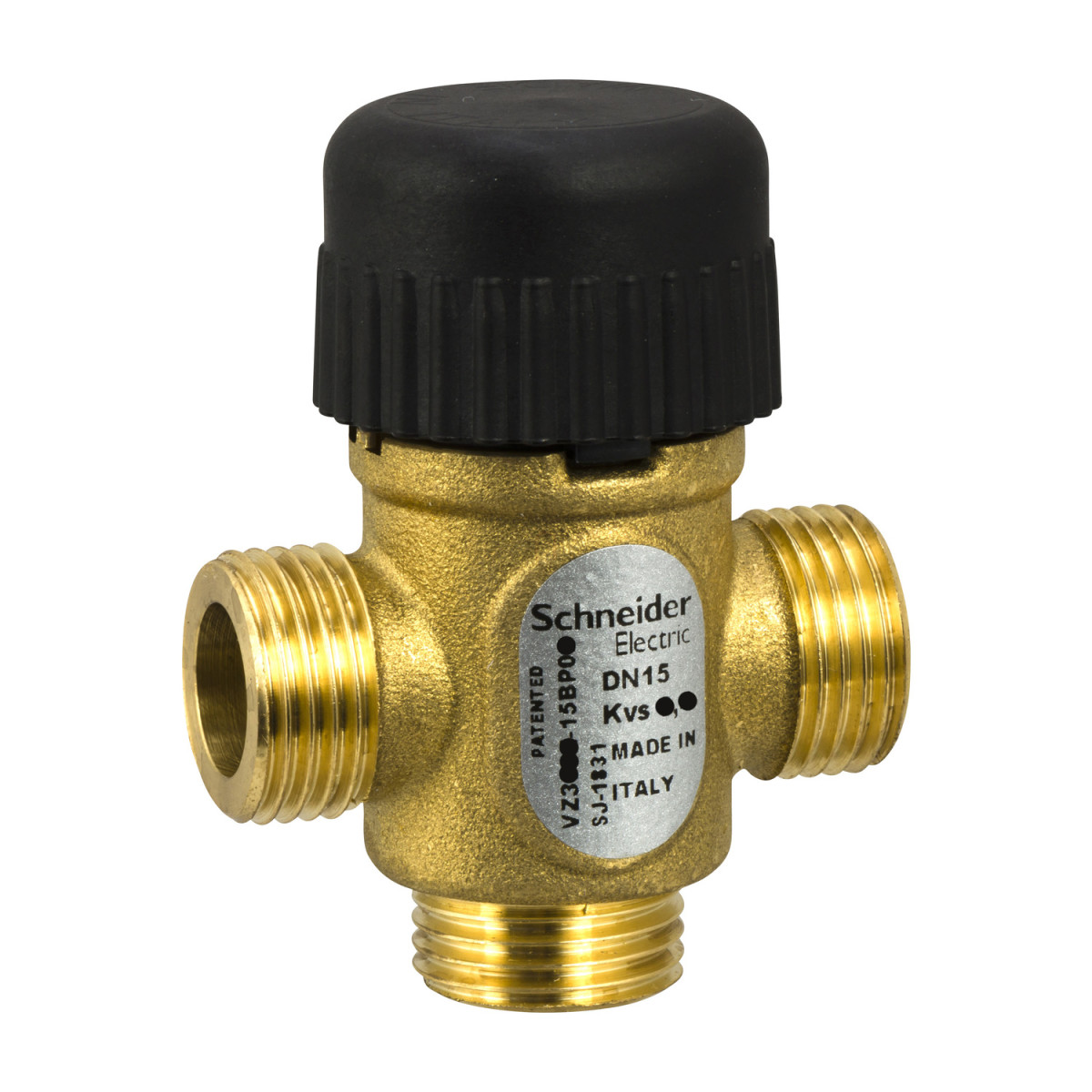

A Schneider Electric VZ308E-15BP04 egy kiváló minőségű 15mm-es, 3-utas zónaszelep, amely különböző épületgépészeti alkalmazásokban nyújt megbízható teljesítményt. Ez a sárgaréz kivitelű szelep 1 kvs áramlási együtthatóval rendelkezik, ami optimális folyadékáramlást biztosít a rendszerben, miközben precíz szabályozási lehetőséget kínál a hűtési és fűtési rendszerek számára.
A VZ308E-15BP04 zónaszelep elsősorban fan coil egységekhez, hűtött mennyezetekhez és egyéb terminál egységekhez ajánlott, ahol fontos a megbízható folyadékáramlás szabályozása. A szelep különböző közegekkel kompatibilis, beleértve a tiszta vizet és különböző glikol koncentrációkat (25%, 30%, illetve akár 50%-ig). Ez a sokoldalúság lehetővé teszi a termék alkalmazását különféle rendszerekben, akár fagyvédelmi követelményekkel is.
A termék G külső csatlakozással rendelkezik, a csatlakozás mérete G 1/2A, a test mérete 15 mm (1/2 hüvelyk). A csőméret szintén 15 mm. A VZ308E-15BP04 áramlási jellemzője nem karakterizált, áramlási együtthatója 1 kvs (1,16 cv), míg a B és AB közötti áramlási együttható 0,8 kvs (0,92 cv). A szelep nyomásosztálya PN16, amely magas nyomástűrést biztosít. A nyugodt üzemmódban a maximális nyomáskülönbség 62,05 kPa, míg normál élettartamú üzemeltetésnél ez az érték 255,1 kPa. A szelep A portjának szivárgási osztálya IV-S1 (0,005%), ami rendkívül alacsony szivárgási értéket jelent, biztosítva a rendszer energiahatékony működését.
A Schneider Electric VZ308E-15BP04 zónaszelep lineáris szármozgással működik, ami pontos szabályozást tesz lehetővé. Mind a trim anyag, mind a test sárgarézből készült, ami kiváló korrózióállóságot és hosszú élettartamot biztosít. A szár rozsdamentes acélból (AISI 303) készült, ami tovább növeli a termék tartósságát. Az üléktömítés és a szártömítés egyaránt EPDM (etilén-propilén-dién monomer) anyagból készült, ami kiváló hőállóságot és tartósságot biztosít különböző hőmérsékleteken és közegekben. A VZ308E-15BP04 zónaszelep célpiaca Európa, Ázsia és a Csendes-óceáni térség, valamint Ausztrália.
Schneider Electric Zone Valves and Actuators - VZ308E - 15BP04 - VZ308E - 15BP 1.0E SU 00 műszaki adatok
Általános termékjellemzők
Termék vagy komponens típus: Szelep
Szelep típusa: Zóna
Eszköz alkalmazási területe: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki jellemzők
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 1/2A
Test mérete: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási jellemző: Nem karakterizált
Áramlási együttható B-től AB-ig: 0,92 cv, 0,8 kvs
Áramlási együttható: 1 kvs, 1,16 cv
Nyomásosztály: PN16
Folyadék max. nyomáskülönbsége nyugodt üzemmódban: 62,05 kPa
Folyadék max. nyomáskülönbsége normál élettartamnál: 255,1 kPa
Ülék szivárgás: Port A: IV-S1 osztály (0,005%)
Szármozgás: Lineáris
Anyagjellemzők
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: Rozsdamentes acél AISI 303
Üléktömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Célpiac
Célrégió: Európa, Ázsia és Csendes-óceáni térség, Ausztrália
