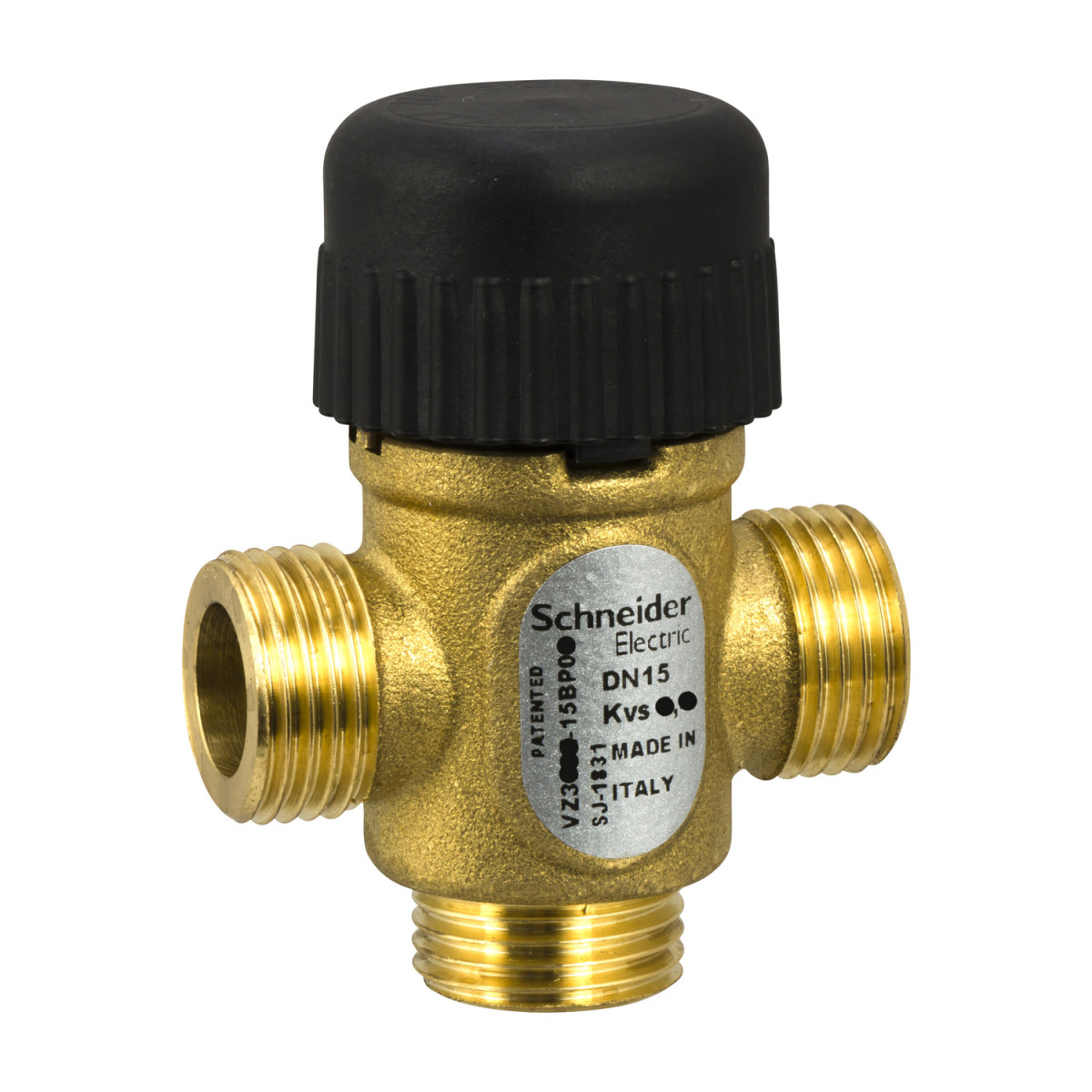

A Schneider Electric VZ308E-15BP03 egy kompakt, 15mm-es, 3-utas zónaszelep, amely kifejezetten fan coil egységek, hűtött mennyezeti rendszerek és terminál egységek szabályozásához lett kifejlesztve. Ez a professzionális minőségű sárgaréz szelep tökéletes megoldást jelent a modern épületgépészeti rendszerek pontos vezérléséhez.
A VZ308E-15BP03 zónaszelep kiemelkedő műszaki paraméterekkel rendelkezik. A 0,6 kvs (0,69 cv) áramlási együttható biztosítja a megfelelő folyadékáramot a rendszerben, miközben a lineáris száremelkedés precíz szabályozást tesz lehetővé. A szelep sokoldalúságát mutatja a kompatibilitása különböző közegekkel: tiszta vízzel és 25%, 30%, valamint akár 50%-os glikol oldatokkal is használható. A PN16 nyomásosztályba tartozó szelep maximális nyomáskülönbsége csendes üzemben 62,05 kPa, míg normál élettartam mellett 255,1 kPa. Az A-port IV-S1 osztályú tömítése mindössze 0,005% szivárgást enged meg, ami kiváló zárási tulajdonságokat jelent.
A VZ308E-15BP03 zónaszelep konstrukciója tartósságot és megbízhatóságot sugall. A sárgaréz szeleptest és trim, valamint az AISI 303 rozsdamentes acél szár hosszú élettartamot biztosít. Az EPDM (etilén-propilén-dién monomer) anyagú száltömítés és üléktömítés ellenáll a különböző közegeknek és hőmérsékleteknek. A szelep G 1/2A méretű külső G típusú csatlakozással rendelkezik, ami szabványos illesztést tesz lehetővé a legtöbb 15 mm-es (1/2 colos) csőrendszerhez. Ez a konfigurációs rugalmasság különösen hasznos épületgépészeti alkalmazásoknál, ahol a különböző rendszerkomponensek integrálása gyakran kihívást jelent.
Schneider Electric Zone Valves and Actuators - VZ308E - 15BP03 - VZ308E - 15BP 0.6E SU 00 műszaki adatok
Általános jellemzők
Termék típusa: Szelep
Szelep típusa: Zóna
Alkalmazási területek: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Műszaki specifikációk
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 1/2A
Test mérete: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási jelleggörbe: Nem karakterizált
Áramlási együttható B-től AB-ig: 0,69 cv, 0,6 kvs
Áramlási együttható: 0,6 kvs, 0,69 cv
Nyomásosztály: PN16
Maximális nyomáskülönbség csendes üzemben: 62,05 kPa
Maximális nyomáskülönbség normál élettartam mellett: 255,1 kPa
Ülék szivárgás: Port A: Class IV-S1 (0,005 %)
Száremelkedés: Lineáris
Anyagok és konstrukció
Trim anyaga: Sárgaréz
Test anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Üléktömítés anyaga: Port A: EPDM (etilén-propilén-dién monomer)
Száltömítés anyaga: EPDM (etilén-propilén-dién monomer)
Regionális információk
Célrégiók: Európa, Ázsia és Csendes-óceáni térség, Ausztrália
