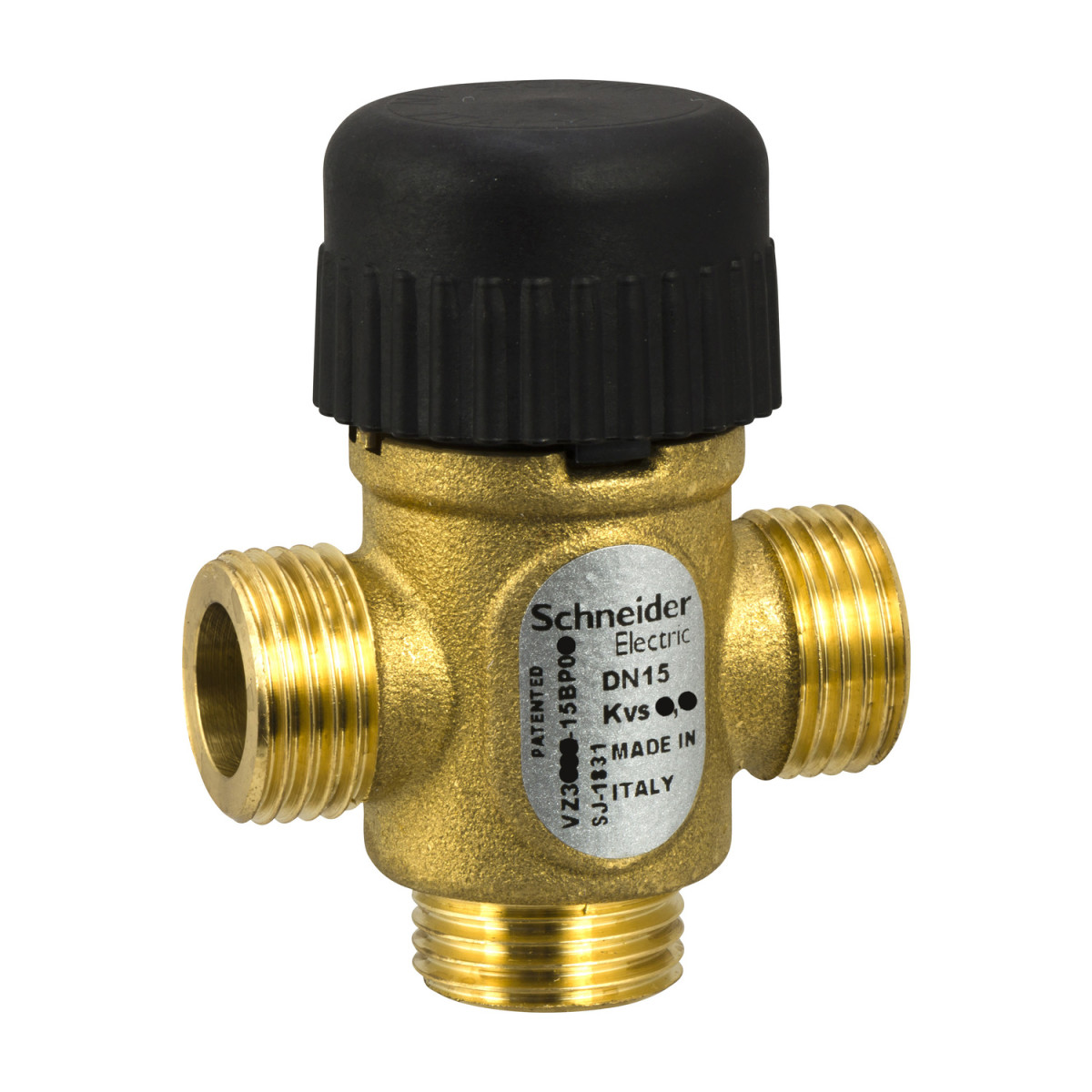

A Schneider Electric VZ308E-15BP01 zónaszelep egy sokoldalú 3-irányú szelep, amely kifejezetten fan coil egységek, hűtött mennyezetek és terminál egységek szabályozására tervezett. Ez a 15 mm-es (1/2 colos) sárgaréz szelep 0,25 kvs áramlási együtthatóval rendelkezik, ami precíz szabályozást tesz lehetővé a hidraulikai rendszerekben.
A VZ308E-15BP01 szelep G külső csatlakozással rendelkezik, G 1/2A csatlakozómérettel. Különleges tulajdonsága, hogy többféle közeggel is kompatibilis: használható tiszta vízzel, valamint 25%, 30% és akár 50% glikol tartalmú keverékekkel is, így rugalmasan alkalmazható különböző hűtési és fűtési rendszerekben. A szelep PN16 nyomásosztályba tartozik, maximális nyomáskülönbsége csendes üzemmódban 62,05 kPa, normál élettartam mellett pedig 255,1 kPa. Az A port szivárgási osztálya IV-S1 (0,005%), ami kiváló tömítettséget biztosít.
A szelep konstrukciója tartósságot és megbízhatóságot garantál. A szeleptörzs és a szerelvények sárgarézből készültek, míg a szelepszár AISI 303 rozsdamentes acélból. A tömítések kiváló minőségű EPDM (etilén-propilén-dién monomer) anyagból készültek, amely hosszú élettartamot és kopásállóságot biztosít. A szelepszár lineáris mozgást végez, ami pontos szabályozhatóságot tesz lehetővé. A B-től AB-ig terjedő áramlási együttható 0,29 cv (0,25 kvs), ami a szelep megbízható szabályozási képességeit jelzi nem karakterizált áramlási jelleggörbe mellett.
A Schneider Electric VZ308E-15BP01 zónaszelep elsősorban az európai, ázsiai-csendes-óceáni és ausztráliai piacokra célzott termék. Az optimális rendszerteljesítmény és energiahatékonyság érdekében ideális választás olyan létesítmények számára, ahol zónánként szabályozható hűtési vagy fűtési rendszerek működnek. A szelep kompakt méretei (15 mm csőméret) miatt könnyen beépíthető szűkebb helyekre is, miközben kiváló műszaki jellemzői révén biztosítja a rendszer hatékony és precíz működtetését. A VZ308E-15BP01 cikkszámú szelep a professzionális épületgépészeti megoldások megbízható és hosszú élettartamú komponense.
Schneider Electric Zone Valves and Actuators - VZ308E - 15BP01 - VZ308E - 15BP 0.25E SU 00 műszaki adatok
Főbb jellemzők
Termék vagy komponens típus: Szelep
Szelep típusa: Zóna
Eszközalkalmazás: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Víz, Glikol 50%
Műszaki specifikációk
Szelep konfiguráció: 3-irányú
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 1/2A
Testméret: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási jelleggörbe: Nem karakterizált
Áramlási együttható B - AB: 0,29 cv, 0,25 kvs
Áramlási együttható: 0,25 kvs, 0,29 cv
Nyomásosztály: PN16
Maximális nyomáskülönbség csendes üzemmódban: 62,05 kPa
Maximális nyomáskülönbség normál élettartam esetén: 255,1 kPa
Szivárgási osztály: A port: IV-S1 osztály (0,005%)
Anyagok és kivitel
Szelepszár mozgása: Lineáris
Szerelvény anyaga: Sárgaréz
Testanyag: Sárgaréz
Szelepszár anyaga: AISI 303 rozsdamentes acél
Ülék tömítés anyaga: A port: EPDM (etilén-propilén-dién monomer)
Szelepszár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Forgalmazási információk
Célrégió: Európa, Ázsiai-csendes-óceáni térség, Ausztrália
