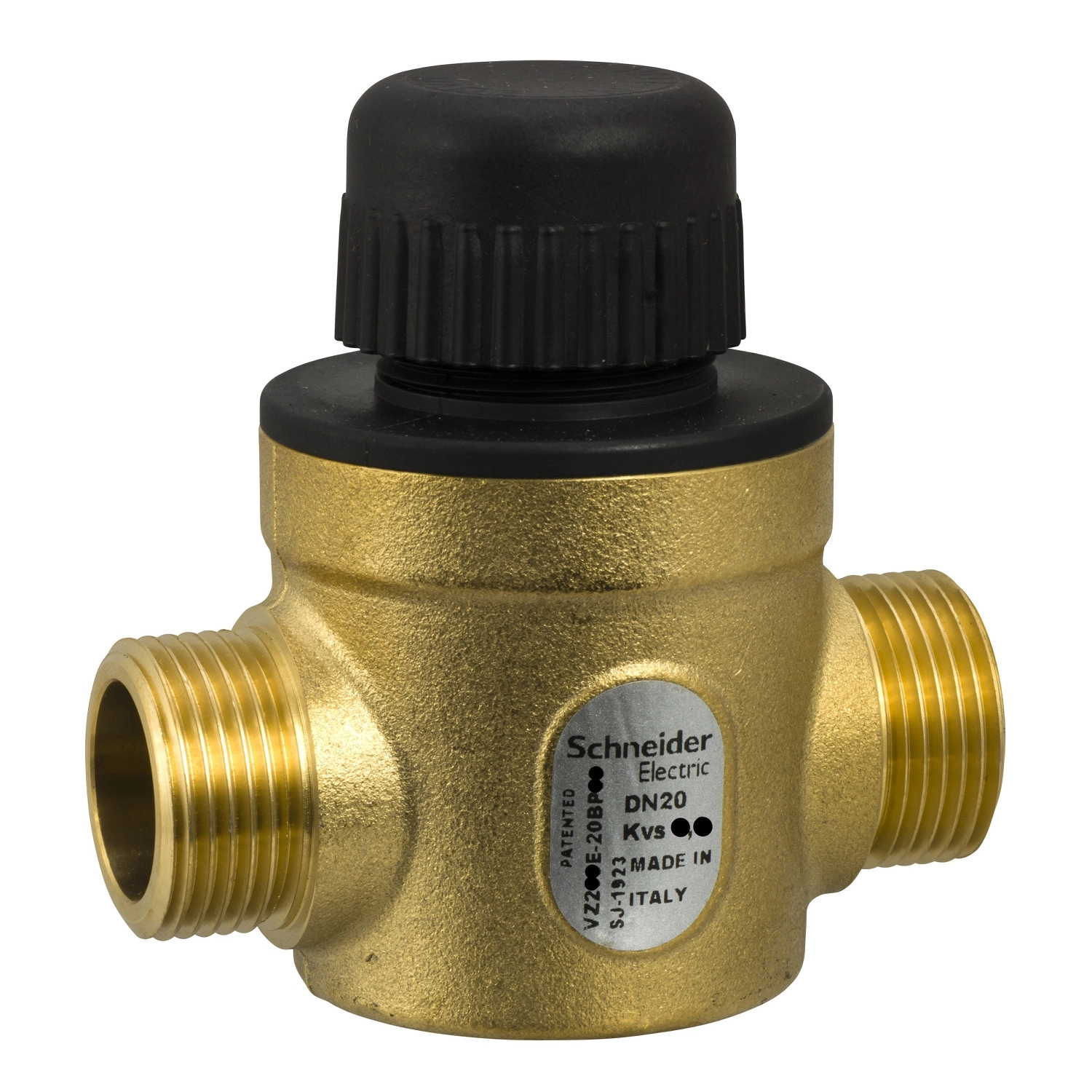

A Schneider Electric VZ219E-20BP09 zónaszelepei a precíziós épületgépészeti rendszerek kiváló minőségű szabályozó elemei. Ez a 20 mm-es, 2-utas, G külső menetes, sárgarézből készült zónaszelep 6 kvs áramlási együtthatóval rendelkezik, ami kiváló áramlásszabályozást tesz lehetővé a különféle épületgépészeti rendszerekben.
A VZ219E-20BP09 modell kifejezetten fan coil egységekhez, hűtött mennyezetekhez és különböző terminál egységekhez lett tervezve. A szelep rendkívül sokoldalú, hiszen kompatibilis többféle közeggel, beleértve a vizet és a különböző glikol keverékeket (25%, 30% és 50% koncentrációban). A 2-utas konfigurációnak köszönhetően ideális választás olyan alkalmazásokhoz, ahol a folyadékáramlást szabályozni kell egy adott ágban. A G 3/4A külső menetes csatlakozás szabványos méretével egyszerű telepítést tesz lehetővé a legtöbb rendszerben.
A Schneider Electric VZ219E-20BP09 zónaszelep számos kimagasló műszaki jellemzővel rendelkezik. Az egyenletes százalékos áramlási karakterisztika biztosítja a pontos szabályozhatóságot a teljes működési tartományban. A 6 kvs (6,94 cv) áramlási együttható megfelelő átfolyást biztosít a legtöbb közepes méretű alkalmazáshoz. A PN16 nyomásosztály garantálja a szelep megbízhatóságát akár 16 bar rendszernyomásig. A maximális nyomáskülönbség értékei (62,05 kPa csendes üzemben és 151,7 kPa normál élettartam mellett) megfelelő működést biztosítanak különböző rendszerfeltételek mellett. Az 50:1 szabályozási tartomány rendkívül széles működési spektrumot tesz lehetővé, míg a Port A: IV-S1 (0,005%) szivárgási osztály minimális átfolyást garantál zárt állapotban. A lineáris száremelkedés precíz pozicionálást tesz lehetővé a teljes mozgástartományban.
A VZ219E-20BP09 zónaszelep magas minőségű anyagokból készült, ami hosszú élettartamot és megbízható teljesítményt biztosít. A sárgaréz szeleptest és trimanyag ellenáll a korróziónak, míg az AISI 303 rozsdamentes acél szelepszár tartós mechanikai szilárdságot nyújt. A szelepülék és szártömítés EPDM (etilén-propilén-dién monomer) anyagból készült, ami kiváló ellenállást biztosít különböző hőmérsékleti viszonyok között, és megbízható tömítést garantál a rendszer teljes élettartama során. A termék Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában is elérhető, így globális szinten is alkalmazható különféle épületgépészeti projektekben.
Schneider Electric Zone Valves and Actuators - VZ219E - 20BP09 - VZ219E - 20BP 6.0E SU 00 műszaki adatok
Általános jellemzők
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Zóna
Eszköz alkalmazása: Fan coil egység, Hűtött mennyezet, Terminál egység
Közeg kompatibilitás: 25% glikol, 30% glikol, Víz, 50% glikol
Műszaki jellemzők
Szelep konfiguráció: 2-utas
Szelep csatlakozási típus: G külső
Szelep csatlakozási méret: G 3/4A
Szeleptest mérete: 20 mm (3/4 in)
Csőméret: 20 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható: 6 kvs, 6,94 cv
Nyomásosztály: PN16
Folyadéknyomás max. delta P csendes üzem: 62,05 kPa
Folyadéknyomás max. delta P normál élettartam: 151,7 kPa
Szabályozószelep állíthatósági tartomány: 50:1
Szelepülék szivárgás: Port A: IV-S1 osztály (0,005%)
Szármozgás: Lineáris
Anyagok
Trimanyag: Sárgaréz
Szeleptest anyaga: Sárgaréz
Szár anyaga: AISI 303 rozsdamentes acél
Ülék tömítőanyag: Port A: EPDM (etilén-propilén-dién monomer)
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Forgalmazási terület
Célterület: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
