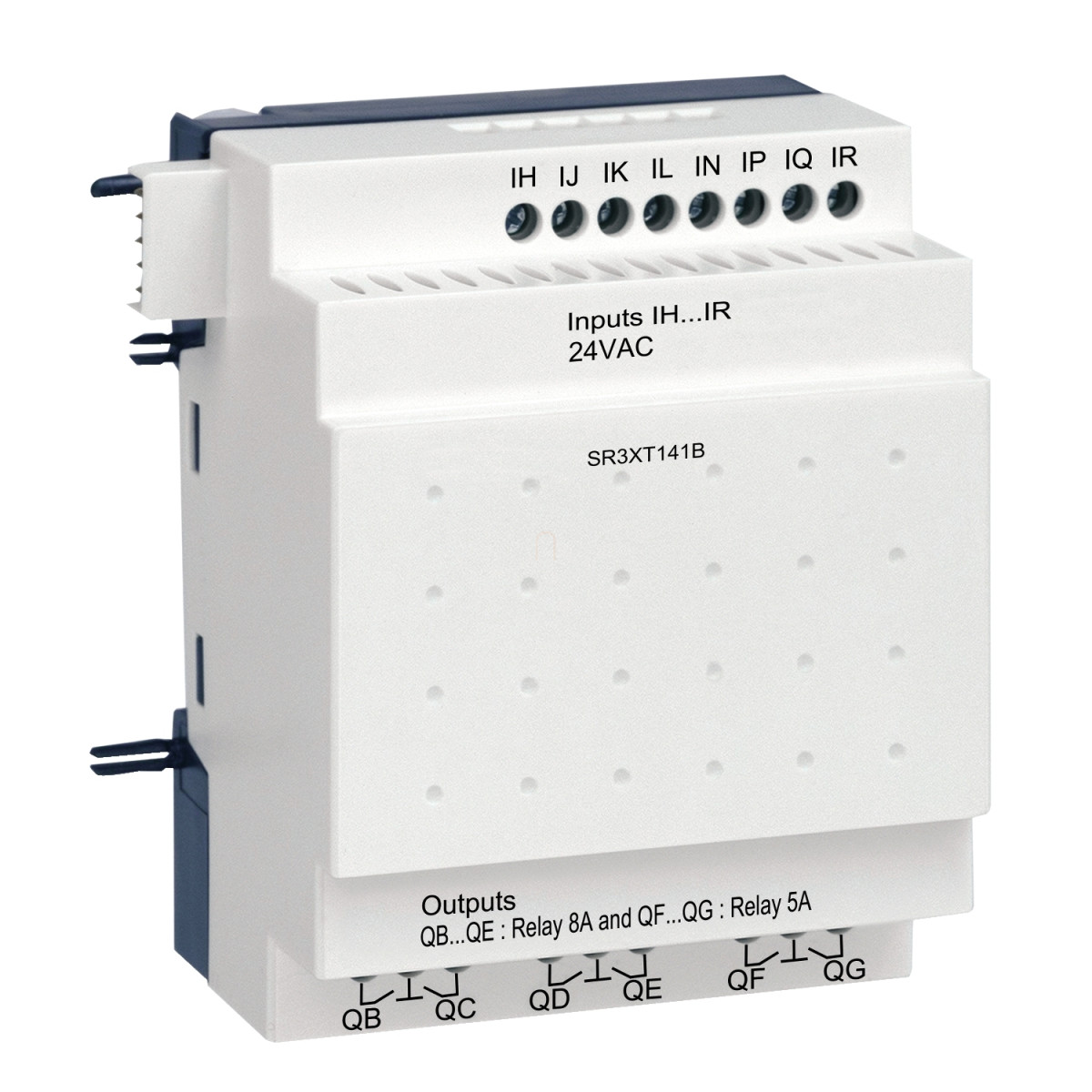

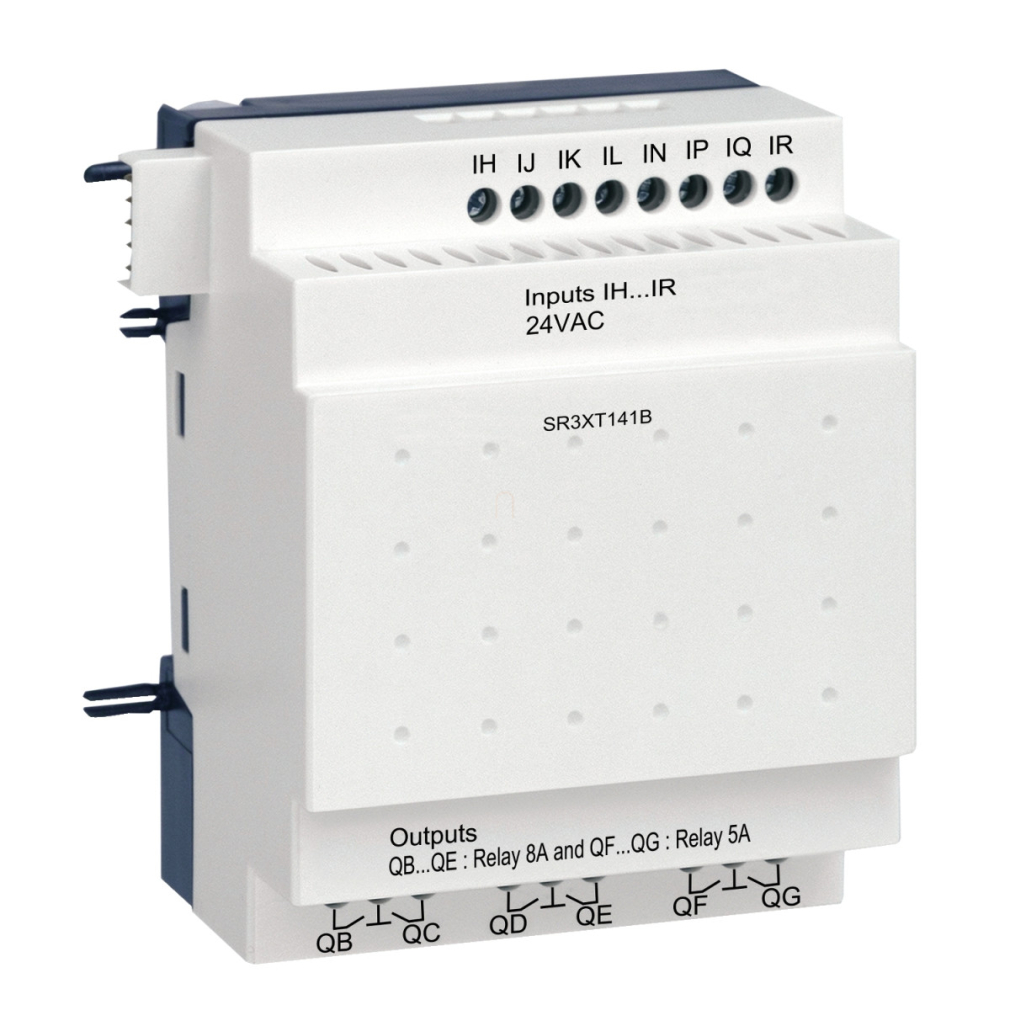

A Schneider Electric Zelio Logic SR3XT141B egy diszkrét I/O bővítőmodul, amely 24 V AC tápfeszültséggel működik, és összesen 14 ki- és bemenetet tartalmaz. Ez az eszköz kifejezetten a Zelio Logic vezérlőcsaládhoz tervezett bővítő egység, amely tökéletesen illeszkedik az automatizálási rendszerek kibővítéséhez, amikor a fő vezérlőn található I/O portok száma nem elegendő.
A modul 8 diszkrét bemenetet és 6 relés kimenetet kínál, ezzel jelentősen megnövelve a vezérelhető eszközök számát. A bemenetek 24 V AC feszültséggel működnek, 4,4 mA bemeneti árammal és 4,6 kOhm bemeneti impedanciával. A feszültség állapot 1 garantált értéke >= 14 V, míg a feszültség állapot 0 garantált értéke <= 5 V. A bemeneti frekvencia tartománya 47-53 Hz vagy 57-63 Hz. A relés kimenetekkel 5-30 V DC vagy 24-250 V AC feszültségű eszközöket vezérelhetsz. A kimeneti áramerősségek változóak: 2 kimenet esetében 5 A, 4 kimenet esetében pedig 8 A kimeneti terhelés érhető el. A kapcsolási kapacitás legalább 10 mA 12 V feszültségen. A modul logikai jellemzői közé tartozik a ladder programozás lehetősége, akár 120 programsor kapacitással. A ciklusidő 6-90 ms között változik, ami kellően gyors válaszidőt biztosít a legtöbb ipari alkalmazás számára. A belső memória biztonsági adatainak mentési ideje 10 év 25 °C-on, a belső óra pontossága pedig évi 12 perc drift 0-55 °C-os hőmérsékleti tartományban.
A modul beépített védelmekkel rendelkezik, például fordított polaritás elleni védelemmel, valamint minden bekapcsoláskor ellenőrzi a programmemóriát. Az SR3XT141B kapcsolási képessége különböző terhelések esetén eltérő élettartamot mutat: AC-12 üzemmódban (ohmos terhelés) 230 V-on 1,5 A-nél 500000 kapcsolási ciklust garantál, míg AC-15 üzemmódban (elektromágneses terhelés >= 72 VA) 230 V-on 0,9 A-nél ugyancsak 500000 ciklust. Egyenáramú terhelések kapcsolására is alkalmas: DC-12 üzemmódban 24 V-on 1,5 A-nél és DC-13 üzemmódban 24 V-on 0,6 A-nél egyaránt 500000 kapcsolási ciklust biztosít.
Az SR3XT141B mechanikailag 35 mm-es DIN sínre szerelhető, de csavaros rögzítésre is alkalmas a kihúzható rögzítőfülek segítségével. A modul méretei kompaktak, a XT141 típus esetében 72 mm széles, ami optimális helykihasználást biztosít a kapcsolószekrényben. A csatlakozások csavaros sorkapcsokkal történnek, amelyek 0,25-2,5 mm² keresztmetszetű rugalmas vezetékeket, illetve 0,2-2,5 mm² keresztmetszetű tömör vagy félszilárd vezetékeket fogadnak. A csatlakozók meghúzási nyomatéka 0,5 Nm. A modul védettsége IP20 a sorkapcsoknál és IP40 az előlapon, ami megfelelő védelmet nyújt ipari környezetben is. A modul nettó súlya mindössze 0,22 kg, ami könnyen kezelhetővé teszi telepítés során. Működési hőmérséklet-tartománya széles, -20...55 °C közötti, szélsőségesebb környezeti feltételek mellett is (-20...40 °C nem szellőztetett burkolatban). A relatív páratartalom tekintetében 95%-ig használható, kondenzáció vagy csepegő víz nélkül. Az SR3XT141B nemzetközi minőségi tanúsítványokkal rendelkezik, köztük C-Tick, GL, CSA, UL és GOST tanúsítványokkal, valamint megfelel számos nemzetközi szabványnak, köztük az IEC 61131-2, IEC 61000-6-2/3/4 és IEC 60529 szabványoknak.
Schneider Electric Zelio Logic - SR3XT141B - bővítőmodul, 8 DI, 6 DO relés, SR3B 24 VAC bővíthető vezérlőhöz műszaki adatok
Fő jellemzők
Termékcsalád: Zelio Logic
Termék vagy komponens típusa: Diszkrét I/O bővítőmodul
Kiegészítő adatok
Vezérlési séma sorok száma: 120 létradiagramos programozással
Ciklusidő: 6...90 ms
Biztonsági mentés ideje: 10 év 25 °C-on
Óra drift: 12 perc/év 0...55 °C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Névleges tápfeszültség: 24 V AC
Tápfeszültség határértékek: 20,4...28,8 V
Tápfrekvencia: 50/60 Hz
Fordított polaritás elleni védelem: Van
Bemenetek
Diszkrét bemenetek száma: 8
Diszkrét bemenet feszültség: 24 V AC
Diszkrét bemenet áram: 4,4 mA
Diszkrét bemenet frekvencia: 57...63 Hz és 47...53 Hz
Feszültség állapot 1 garantált: >= 14 V diszkrét bemenetnél
Feszültség állapot 0 garantált: <= 5 V diszkrét bemenetnél
Áram állapot 1 garantált: >= 2 mA (diszkrét bemenet)
Áram állapot 0 garantált: <= 0,5 mA (diszkrét bemenet)
Bemeneti impedancia: 4,6 kOhm diszkrét bemenetnél
Kimenetek
Kimenetek száma: 6 relé
Kimeneti feszültség határértékek: 5...30 V DC (relé kimenet) és 24...250 V AC
Érintkezők típusa és összetétele: NO relé kimenethez
Kimeneti termikus áram: 5 A 2 kimenethez és 8 A 4 kimenethez relé kimenet esetén
Elektromos tartósság
AC-15: 500000 ciklus 230 V, 0,9 A-nél relé kimenethez az IEC 60947-5-1 szerint
AC-12: 500000 ciklus 230 V, 1,5 A-nél relé kimenethez az IEC 60947-5-1 szerint
DC-13: 500000 ciklus 24 V, 0,6 A-nél relé kimenethez az IEC 60947-5-1 szerint
DC-12: 500000 ciklus 24 V, 1,5 A-nél relé kimenethez az IEC 60947-5-1 szerint
Kapcsolási kapacitás mA-ben: >= 10 mA 12 V-nál (relé kimenet)
Műszaki jellemzők
Működési frekvencia Hz-ben: 0,1 Hz (Ie-nél) relé kimenethez és 10 Hz (terhelés nélkül) relé kimenethez
Mechanikai tartósság: 10000000 ciklus relé kimenethez
Névleges lökőfeszültség-állóság: 4 kV az EN/IEC 60947-1 és EN/IEC 60664-1 szerint
Válaszidők
Válaszidő: 50 ms létradiagramos programozással (0-ról 1-es állapotra) diszkrét bemenetnél
Válaszidő: 50 ms létradiagramos programozással (1-es állapotról 0-ra) diszkrét bemenetnél
Válaszidő: 50...255 ms FBD programozással (0-ról 1-es állapotra) diszkrét bemenetnél
Válaszidő: 50...255 ms FBD programozással (1-es állapotról 0-ra) diszkrét bemenetnél
Válaszidő: 10 ms (0-ról 1-es állapotra) relé kimenethez
Válaszidő: 5 ms (1-es állapotról 0-ra) relé kimenethez
Környezeti jellemzők
IP védettségi fokozat: IP20 (sorkapocs) az IEC 60529 szerint
IP védettségi fokozat: IP40 (előlap) az IEC 60529 szerint
Környezeti működési hőmérséklet: -20...40 °C nem szellőztetett burkolatban az IEC 60068-2-1 és IEC 60068-2-2 szerint
Környezeti működési hőmérséklet: -20...55 °C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
