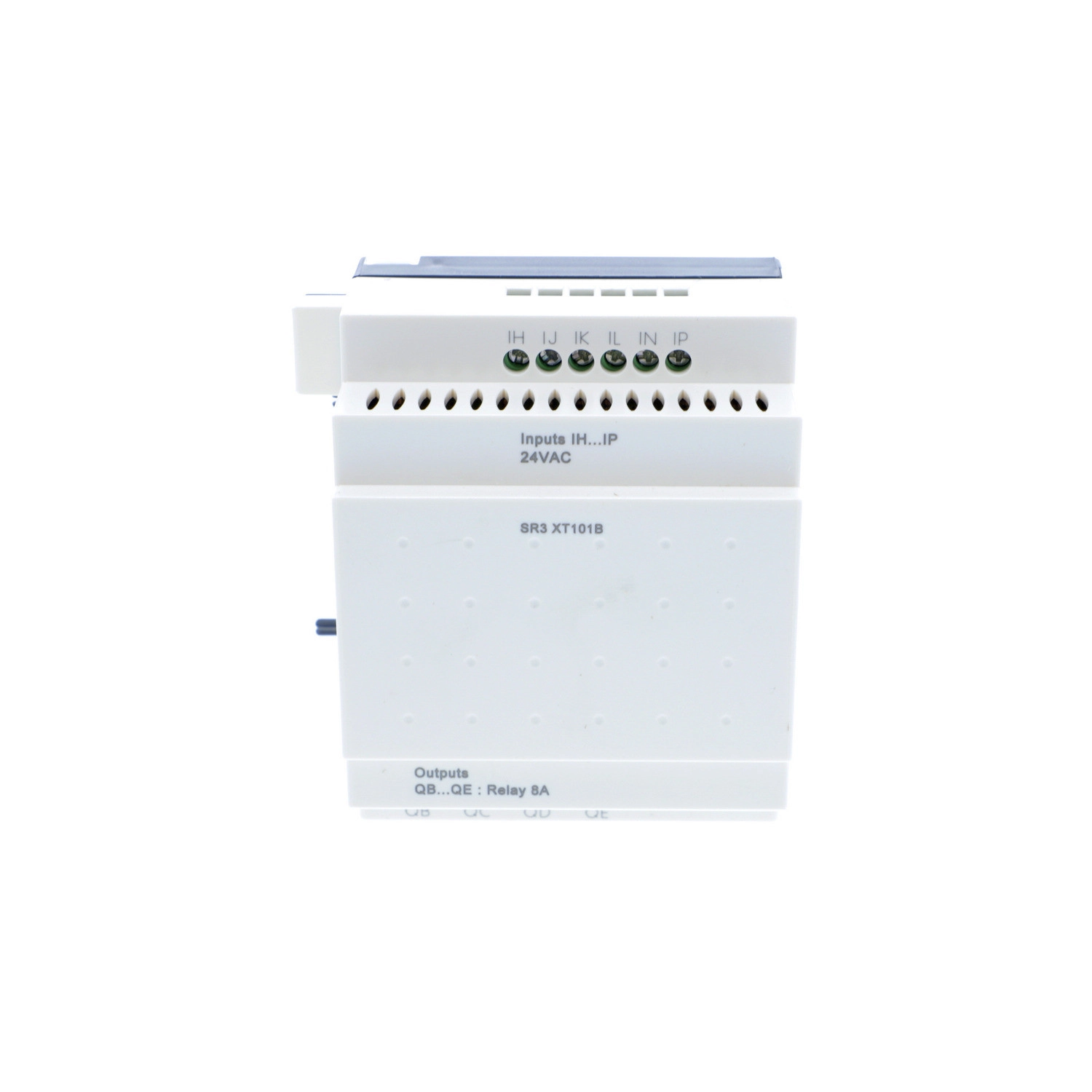

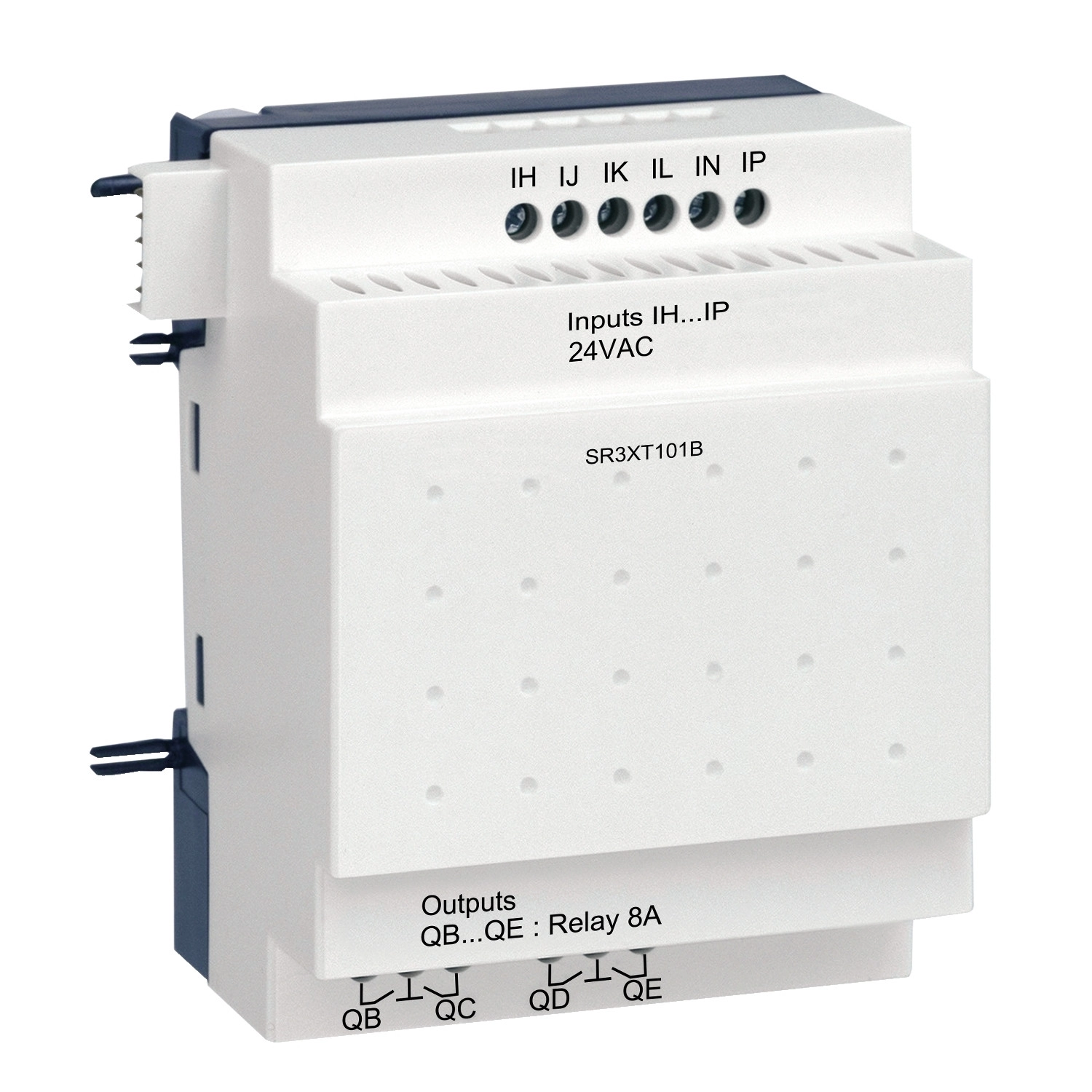

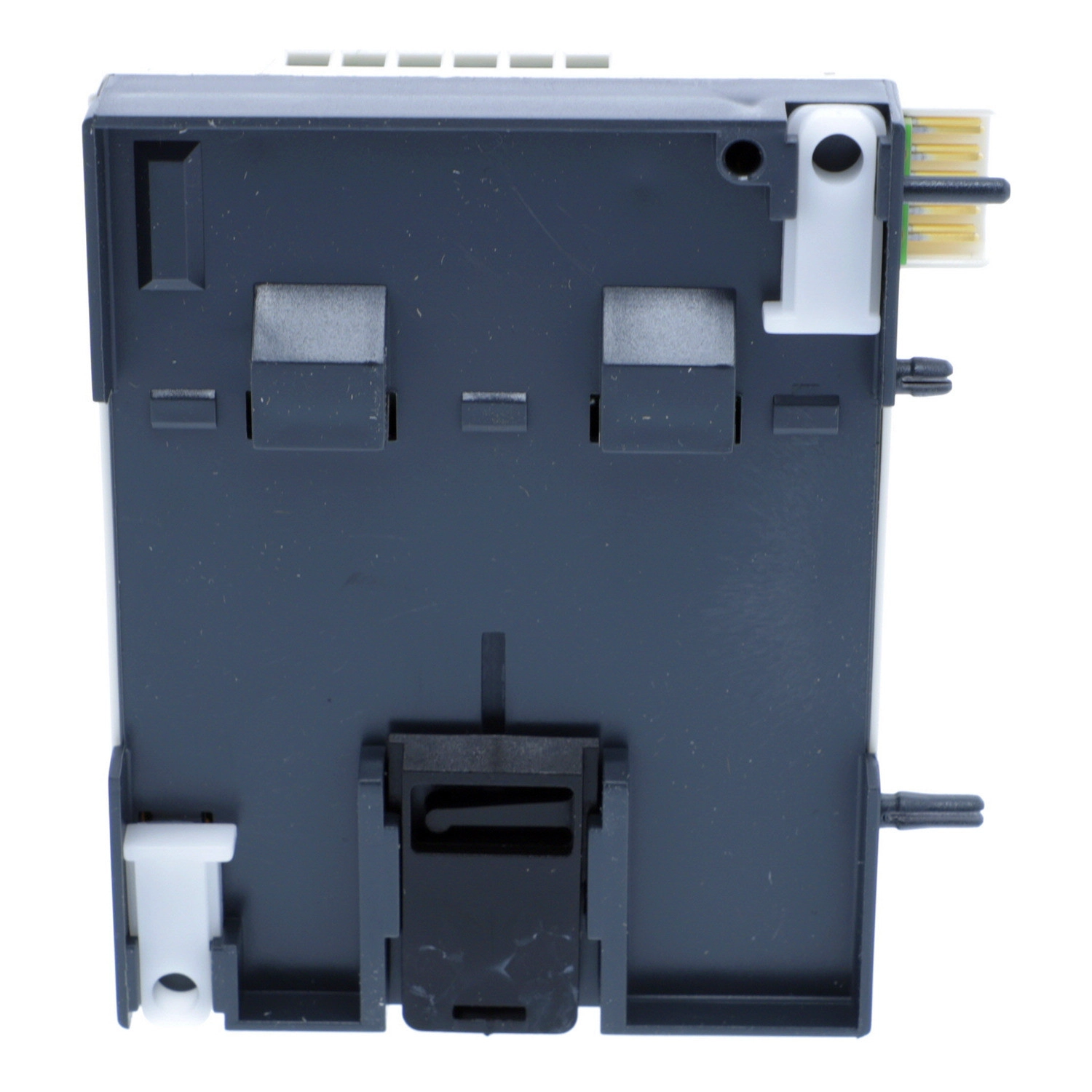

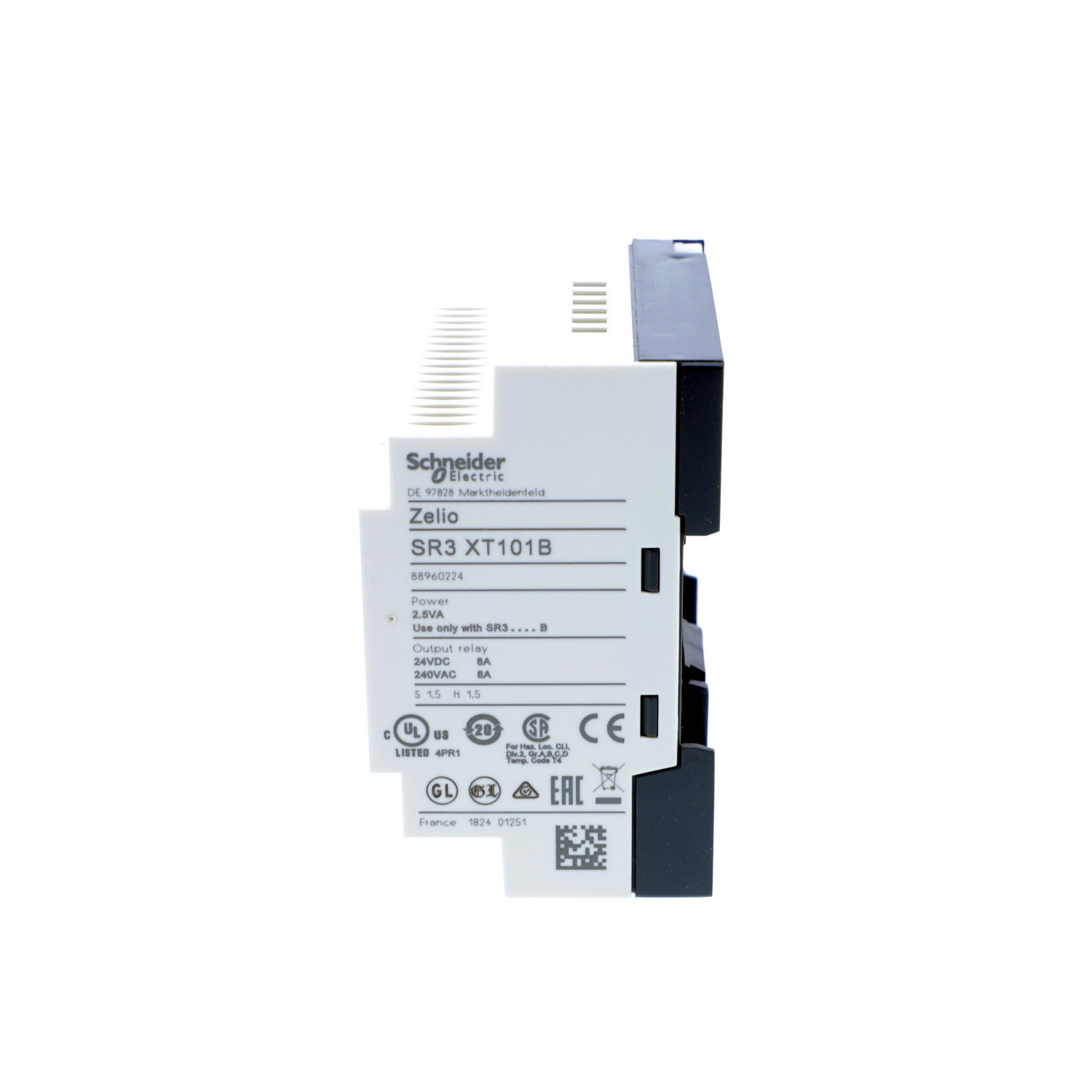

A Schneider Electric Zelio Logic SR3XT101B egy intelligens bővítőmodul a Zelio Logic SR2 és SR3 sorozatú programozható logikai vezérlőkhöz. Ez a kompakt, DIN sínre szerelhető modul 10 IO-val bővíti a fő vezérlőt, biztosítva a nagyobb rendszerek rugalmas kezelését és vezérlését 24V AC tápfeszültséggel.
A bővítőmodul 6 digitális bemenettel és 4 relés kimenettel rendelkezik, ami ideálissá teszi különböző ipari automatizálási alkalmazásokhoz. A digitális bemenetek 24V AC feszültséggel működnek, 4,4 mA áramfelvétellel és 4,6 kOhm bemeneti impedanciával. A bemenetenként garantált feszültségszintek egyértelműen definiáltak: az 1-es állapothoz legalább 14V és 2mA, míg a 0-ás állapothoz legfeljebb 5V és 0,5mA szükséges. A bemenetek frekvenciatartománya 47-53 Hz és 57-63 Hz, ami kompatibilitást biztosít különböző ipari környezetekben.
A SR3XT101B 4 relés kimenete rendkívüli rugalmasságot kínál, 5-30V DC vagy 24-250V AC feszültségtartományban. A kimenetek NO (normally open) típusúak, és 8A termikus áramot képesek kezelni az összes 4 kimeneten. Az elektromos tartósság kiemelkedő: 500000 működési ciklus különböző terhelési feltételek mellett (AC-12, AC-15, DC-12, DC-13) az IEC 60947-5-1 szabványnak megfelelően. A kimenetek kapcsolási kapacitása minimum 10mA 12V-nál, ami lehetővé teszi kis terhelések pontos vezérlését is. A mechanikai tartósság még ennél is impresszívebb: 10 millió működési ciklus. A válaszidő terheléstől függően 5-10ms között változik, ami gyors reagálást biztosít a folyamatvezérlési alkalmazásokban.
A modul kiemelkedő védelmi tulajdonságokkal rendelkezik: fordított polaritásvédelem, túlfeszültség kategória III az IEC 60664-1 szerint, és 4kV impulzusfeszültség-állóság. A csatlakozások csavaros sorkapcsok, amelyek különböző vezeték-keresztmetszeteket támogatnak: 0,2-2,5 mm² tömör, 0,25-2,5 mm² rugalmas kábelvéggel. A meghúzási nyomaték 0,5Nm a megbízható csatlakozás érdekében. A készülék IP20 védettséggel rendelkezik a sorkapcsok esetében és IP40 védettséggel az előlapon az IEC 60529 szabvány szerint.
A SR3XT101B működési hőmérséklettartománya széles: -20°C és +55°C között, vagy -20°C és +40°C között nem szellőztetett burkolatban. A relatív páratartalom 95%-ig terjedhet kondenzáció vagy csepegő víz nélkül. A készülék 2000 méter tengerszint feletti magasságig használható, és számos nemzetközi tanúsítvánnyal rendelkezik: GOST, GL, C-Tick, CSA és UL. A kompakt méretek (72mm×60mm a szerelési lyukak között) és a könnyű súly (0,2kg) tovább növelik a modul sokoldalúságát. A Zelio Logic SR3XT101B ideális választás olyan ipari alkalmazásokhoz, ahol megbízható teljesítmény, könnyű integrálhatóság és hosszú élettartam szükséges.
Schneider Electric Zelio Logic - SR3XT101B - bővítőmodul, 6 DI, 4 DO relés, SR3B 24 VAC bővíthető vezérlőhöz műszaki adatok
Általános specifikációk
Termékcsalád: Zelio Logic
Terméktípus: Digitális I/O bővítőmodul
Vezérlési sémavonalak száma: 120 létra programozással
Ciklusidő: 6-90 ms
Biztonsági mentési idő: 10 év 25 °C-on
Óraeltérés: 12 perc/év 0-55 °C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Tápellátási jellemzők
Névleges tápfeszültség: 24 V AC
Tápfeszültség határok: 20,4-28,8 V
Frekvencia: 50/60 Hz
Fordított polaritás védelem: Igen
Bemeneti specifikációk
Digitális bemenetek száma: 6
Digitális bemeneti feszültség: 24 V AC
Digitális bemeneti áram: 4,4 mA
Digitális bemeneti frekvencia: 47-53 Hz / 57-63 Hz
Garantált 1-es feszültség állapot: >= 14 V
Garantált 0-ás feszültség állapot: <= 5 V
Garantált 1-es áram állapot: >= 2 mA
Garantált 0-ás áram állapot: <= 0,5 mA
Bemeneti impedancia: 4,6 kOhm
Kimeneti specifikációk
Kimenetek száma: 4 relé
Kimeneti feszültség határok: 5-30 V DC (relé kimenet), 24-250 V AC
Érintkezők típusa: NO (alaphelyzetben nyitott)
Kimeneti termikus áram: 8 A mind a 4 kimenetre
Elektromos tartósság:
- AC-15: 500000 ciklus 230 V, 0,9 A terhelésnél (IEC 60947-5-1 szerint)
- AC-12: 500000 ciklus 230 V, 1,5 A terhelésnél (IEC 60947-5-1 szerint)
- DC-13: 500000 ciklus 24 V, 0,6 A terhelésnél (IEC 60947-5-1 szerint)
- DC-12: 500000 ciklus 24 V, 1,5 A terhelésnél (IEC 60947-5-1 szerint)
Minimum kapcsolási kapacitás: >= 10 mA 12 V-nál
Működési frekvencia: 0,1 Hz terheléssel, 10 Hz terhelés nélkül
Mechanikai tartósság: 10000000 ciklus
Válaszidők
Bemeneti válaszidő (létra programozással):
- 0->1 átmenet: 50 ms
- 1->0 átmenet: 50 ms
Bemeneti válaszidő (FBD programozással):
- 0->1 átmenet: 50-255 ms
- 1->0 átmenet: 50-255 ms
Kimeneti válaszidő:
- 0->1 átmenet: 10 ms
- 1->0 átmenet: 5 ms
Fizikai jellemzők
Csatlakozások: Csavaros sorkapcsok, különböző vezeték-keresztmetszetek szerint
Meghúzási nyomaték: 0,5 N.m
IP védettség: IP20 (sorkapcsok), IP40 (előlap) az IEC 60529 szerint
Méretek (a×G): 72×60 mm
Üzemi hőmérséklet: -20...55 °C (-20...40 °C nem szellőztetett burkolatban)
Tárolási hőmérséklet: -40...70 °C
Üzemeltetési tengerszint feletti magasság: 2000 m
Relatív páratartalom: 95% kondenzáció nélkül
Tanúsítványok
Terméktanúsítványok: GOST, GL, C-Tick, CSA, UL
Szabványok: IEC 61000-4-2/4-3/4-4/4-5/4-6/4-11/4-12, IEC 60068-2-6/2-27
Környezetvédelmi megfelelőség: EMC irányelv (IEC 61000-6-2/6-3/6-4), Kisfeszültségű irányelv (IEC 61131-2)
