A Schneider Electric Zelio Logic SR3PACKFU egy kiváló modulos felfedező csomag, amely ideális megoldást kínál azoknak, akik szeretnének megismerkedni a smart relay technológiával. Ez a 10 be/kimeneti ponttal rendelkező, 100-240 V AC tápfeszültségű készülék tökéletes választás ipari és épületautomatizálási alkalmazásokhoz, ahol kompakt méretű, mégis nagy teljesítményű vezérlésre van szükség.

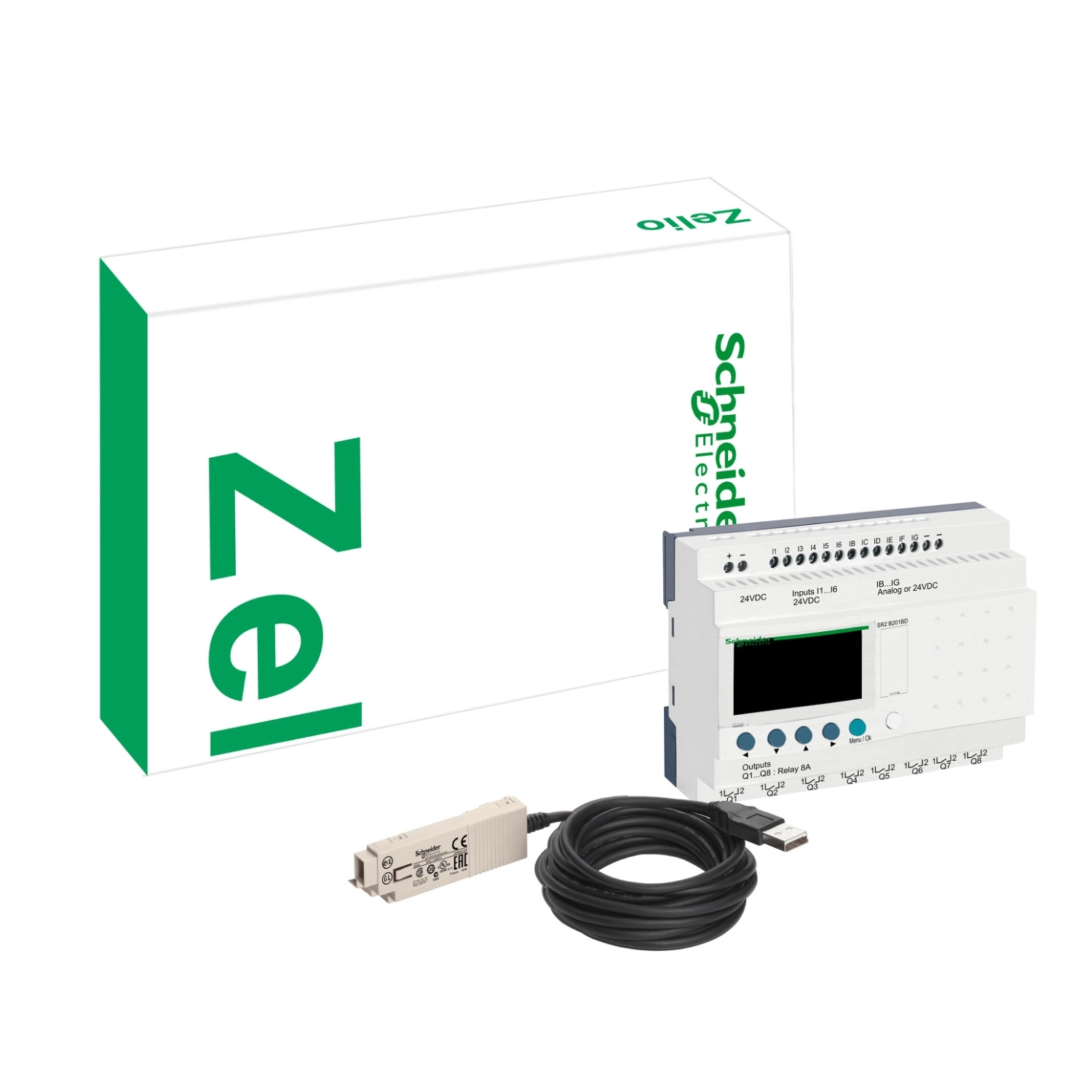

A csomag tartalmazza az SR3B101FU smart relay-t, valamint az SR2USB01 PC csatlakozókábelt, amely lehetővé teszi a programozást és a készülék konfigurálását számítógépről. A Zelio Logic sorozat ezen tagja 6 Discrete bemenettel és 4 relés kimenettel rendelkezik, ami kellő rugalmasságot biztosít különböző vezérlési feladatokhoz. A készülék beépített kijelzővel van ellátva, amely megkönnyíti a programozást és a működés ellenőrzését. A programozási kapacitás figyelemre méltó: létra (ladder) programozással akár 120 vezérlési séma sort, míg FBD programozással 0-200 sort képes kezelni. A 6-90 ms közötti ciklusidő gyors válaszidőt biztosít a vezérelt folyamatokhoz.
A Zelio Logic SR3PACKFU számos figyelemreméltó műszaki paraméterrel rendelkezik. A 10 éves adatmegőrzési idő 25°C-on biztosítja a programok hosszú távú tárolását áramkimaradás esetén is. Az óra pontossága kiemelkedő: a drift mindössze 12 perc/év 0-55°C között, illetve 6 másodperc/hónap 25°C-on. A készülék minden bekapcsoláskor ellenőrzi a programmemóriát, így biztosítva a megbízható működést. A tápfeszültség 85-264 V között lehet, 50/60 Hz frekvencián. A maximális áramfelvétel 30 mA 240 V-on bővítés nélkül, illetve 40 mA 240 V-on bővítésekkel. A teljesítményfelvétel mindössze 7 VA bővítés nélkül, illetve 12 VA bővítésekkel. A szigetelési feszültség 1780 V, ami magas szintű védelmet biztosít. A készülék védelmet nyújt a csatlakozók felcserélése ellen is, ilyen esetben a vezérlési utasítások nem hajtódnak végre. A Discrete bemeneti feszültség 100-240 V AC, 0,6 mA áramerősséggel, 47-53 Hz vagy 57-63 Hz frekvenciatartományban. A készülék magas szintű elektromos védelmet biztosít, és megfelel számos nemzetközi szabványnak.
Schneider Electric Zelio Logic SR3PACKFU műszaki adatok
Fő jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Modulos felfedező csomag
Discrete bemenetek száma: 6
Kimenetek száma: 4 relé
Kiegészítő adatok
Csomag tartalma: SR3B101FU, SR2USB01 PC kábel számítógépes csatlakozáshoz
Be/kimenetek száma: 10
Helyi kijelző: Van
Vezérlési séma sorok száma: 120 létra programozással, 0-200 FBD programozással
Ciklusidő: 6-90 ms
Mentési idő: 10 év 25°C-on
Óraeltérés: 12 perc/év 0-55°C-on, 6 másodperc/hónap 25°C-on
Ellenőrzések: Programmemória minden bekapcsoláskor
Elektromos jellemzők
Névleges tápfeszültség: 100-240 V
Tápfeszültség határok: 85-264 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 30 mA 240 V-nál (bővítés nélkül), 40 mA 240 V-nál (bővítésekkel), 80 mA 100 V-nál (bővítésekkel), 80 mA 100 V-nál (bővítés nélkül)
Teljesítményfelvétel: 12 VA bővítésekkel, 7 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Védelmi típus: Csatlakozók felcserélése ellen (vezérlési utasítások nem hajtódnak végre)
Bemeneti jellemzők
Discrete bemeneti feszültség: 100-240 V AC
Discrete bemeneti áram: 0,6 mA
Discrete bemeneti frekvencia: 47-53 Hz, 57-63 Hz
Bemeneti impedancia: 350 kOhm
Kimeneti jellemzők
Kimeneti feszültség határok: 5-30 V DC (relés kimenet), 24-250 V AC
Kontaktus típus: NO (relés kimenet)
Kimeneti hőáram: 8 A minden 4 kimenetre (relés kimenet)
Mechanikai élettartam: 10000000 ciklus (relés kimenet)
Környezeti feltételek
Működési környezeti hőmérséklet: -20...40°C nem szellőztetett burkolatban, -20...55°C
Tárolási hőmérséklet: -40...70°C
Üzemeltetési magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
Védettség
IP védettségi fokozat: IP20 (csatlakozóblokk), IP40 (előlap)
