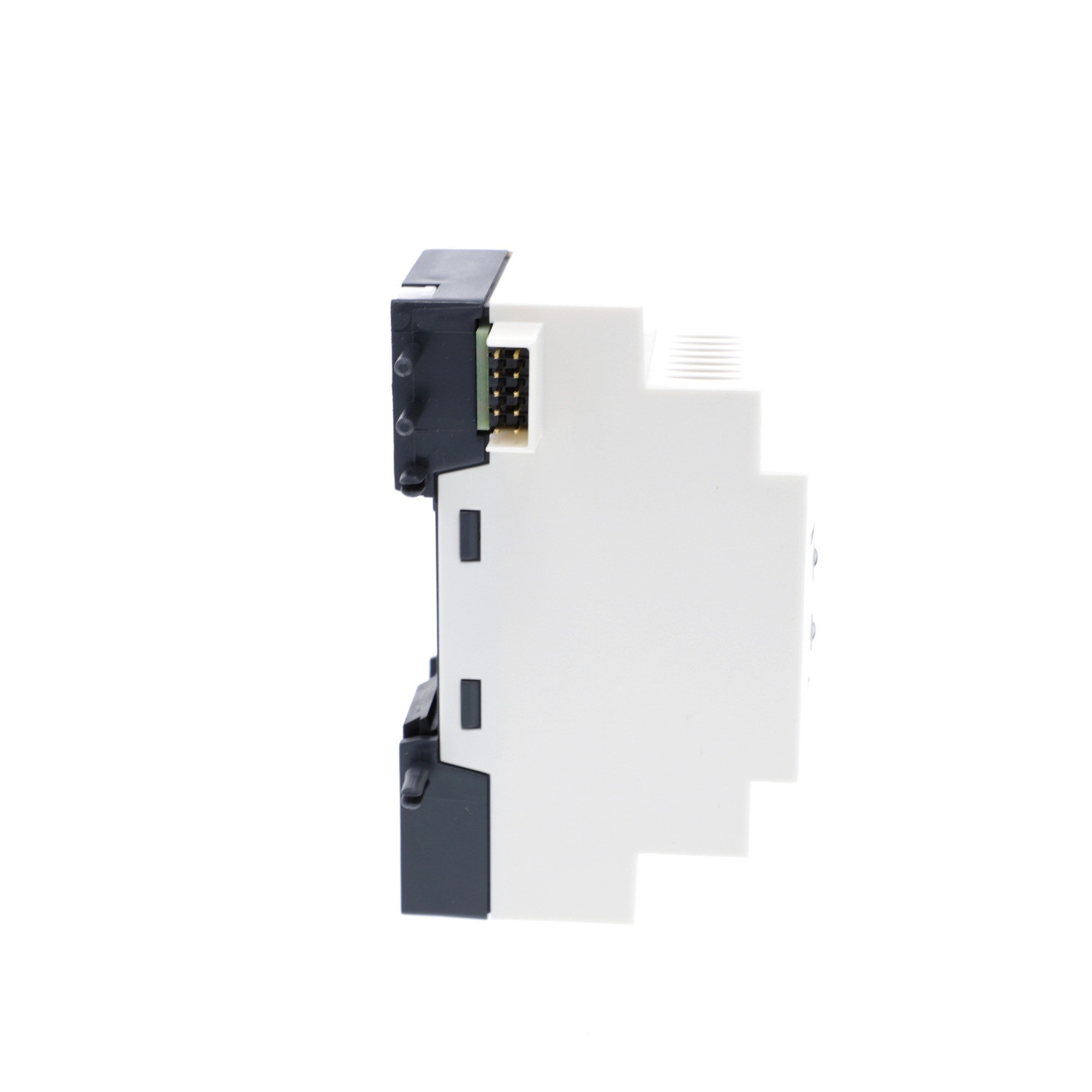

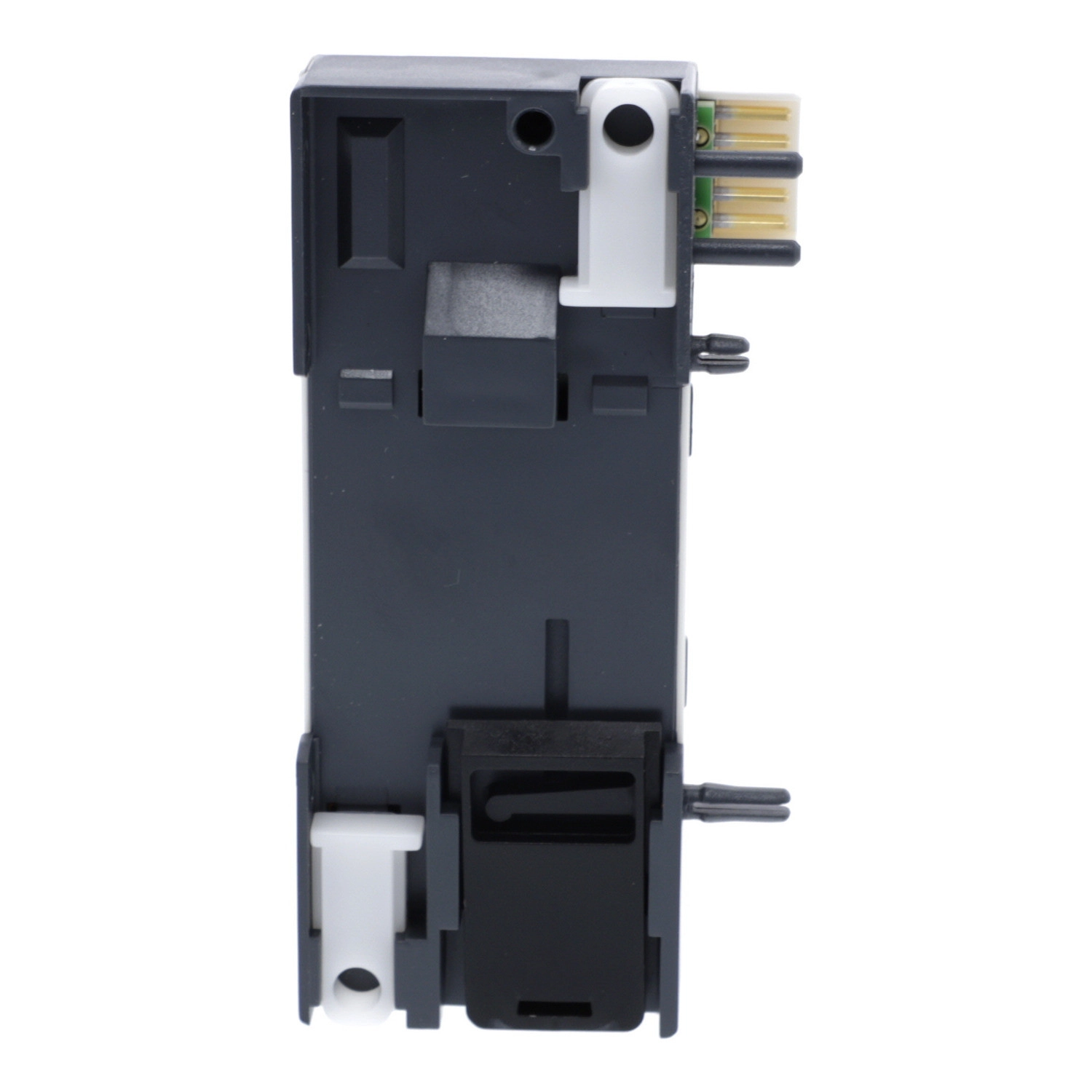

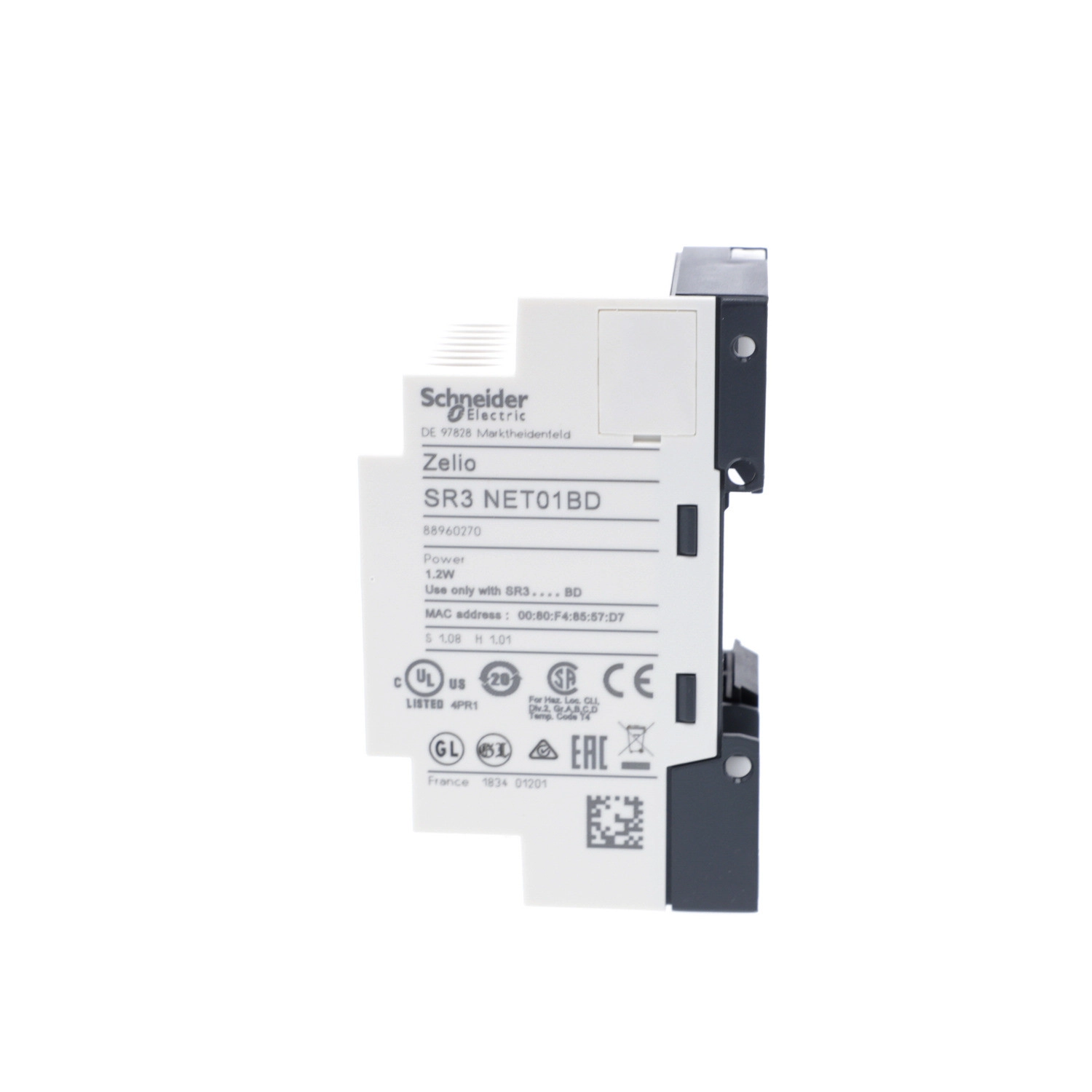

A Schneider Electric Zelio Logic SR3NET01BD Ethernet kommunikációs modul egy kiváló megoldást kínál a 24V-os SR3 sorozatú okos relék hálózati kapcsolódásához. Ez a kompakt kiegészítő egység lehetővé teszi a Zelio Logic SR3 B...BD típusú modulok Ethernet hálózatba integrálását, ami jelentősen kiterjeszti az automatizálási lehetőségeidet.

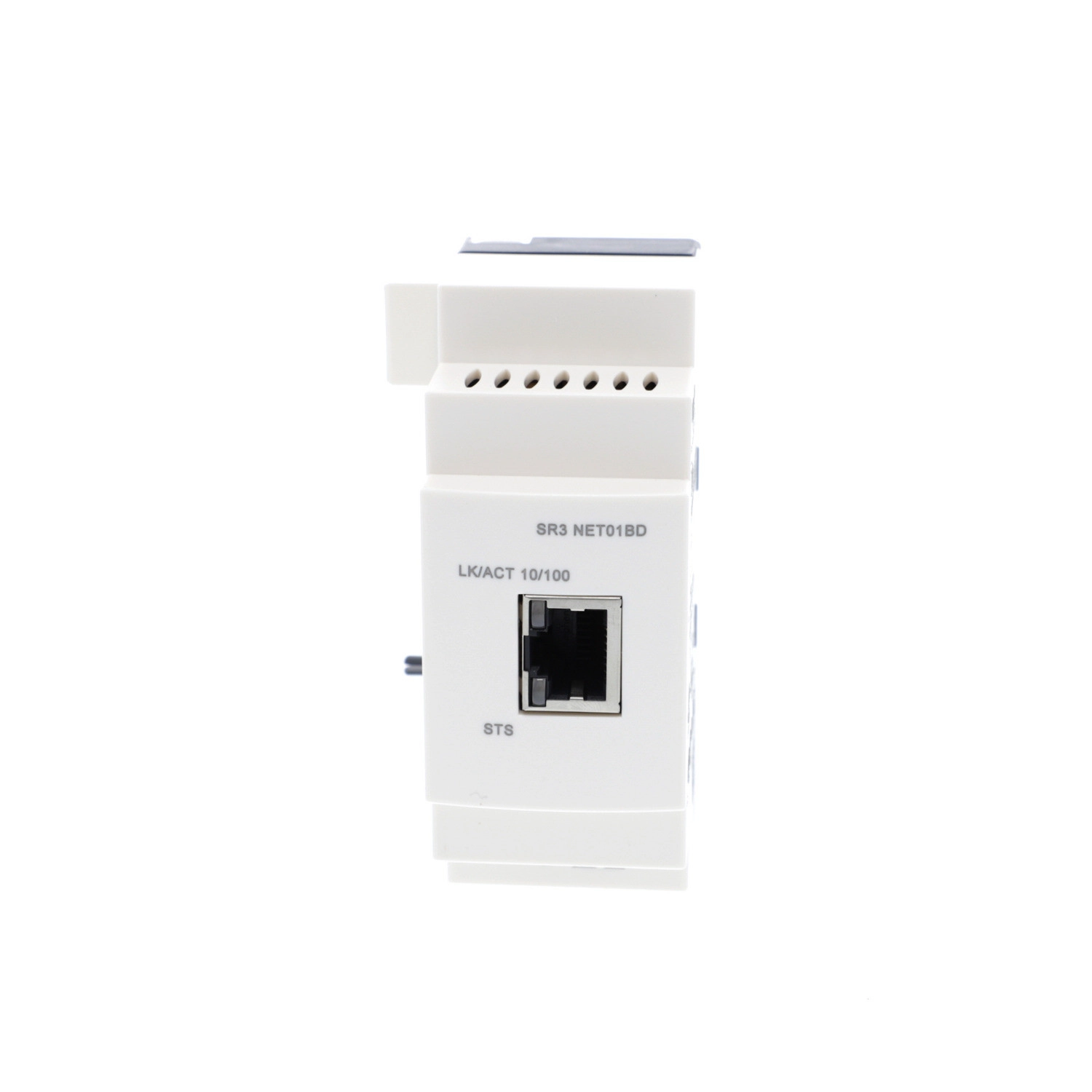

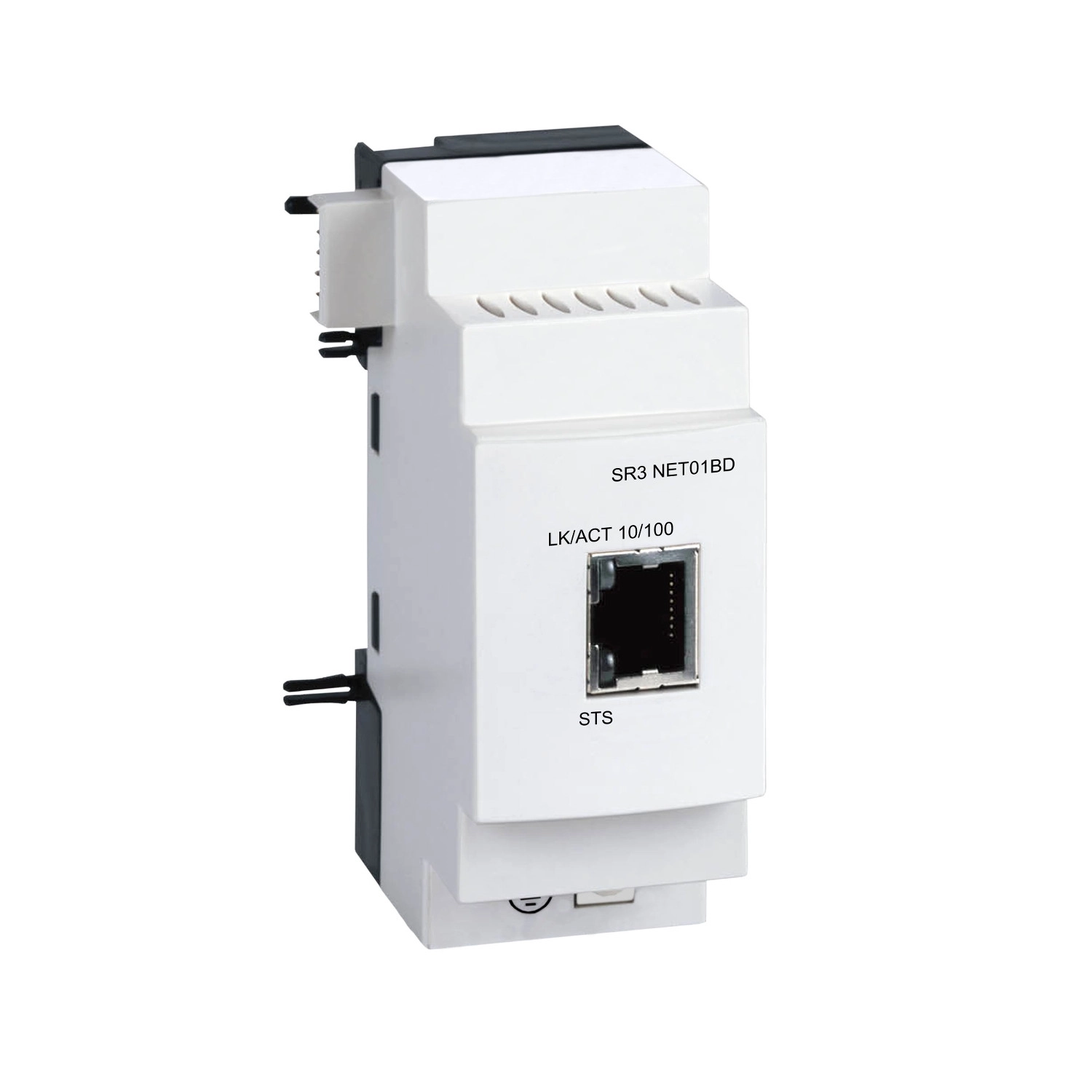

A SR3NET01BD modul 10/100BASE-T Ethernet kapcsolatot biztosít egy szabványos RJ45 csatlakozón keresztül, így kompatibilis a modern hálózati infrastruktúrákkal. A készülék két LED-del rendelkezik a könnyebb diagnosztika érdekében: az egyik a kommunikációs állapotot (LK/ACT 10/100) jelzi, a másik pedig az általános státuszt (STS). A programozás FBD (Function Block Diagram) nyelven történik, ami intuitív és hatékony módszert biztosít a vezérlőprogramok létrehozásához. A modul súlya mindössze 0,11 kg, így nem jelent jelentős terhelést a szerelési felületre.
A csatlakozási lehetőségek rendkívül rugalmasak: a készülék csavaros sorkapcsokkal rendelkezik, amelyek különböző vezetéktípusok fogadására alkalmasak. Támogatja az 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) félig tömör és tömör vezetékeket, a 2 x 0,25...2 x 1,5 mm² (AWG 23...AWG 16) tömör vezetékeket, valamint az 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) és 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) méretű rugalmas vezetékeket érvéghüvellyel. A sorkapcsok meghúzási nyomatéka 0,5 N.m, ami megfelelő biztonságot nyújt a stabil elektromos kapcsolat fenntartásához.
A SR3NET01BD modul kiemelkedő védelmi tulajdonságokkal rendelkezik. Az előlap IP40, míg a sorkapcsok IP20 védettséget biztosítanak az IEC 60529 szabvány szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük CSA, C-Tick, GOST és UL minősítésekkel. Megfelel a szigorú ipari szabványoknak, mint például az IEC 61000-4-4 (3-as szint), IEC 61000-4-5, IEC 61000-4-2 (3-as szint), IEC 61000-4-3, IEC 60068-2-6 Fc és IEC 60068-2-27 Ea. Az EMC direktíváknak is eleget tesz: IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4 és IEC 61131-2 zóna B, valamint a kisfeszültségű direktívának (IEC 61131-2). A sugárzott/vezetett zavar tekintetében Class B besorolású az EN 55022-11 1. csoportja szerint. A szennyezettségi foka 2 az IEC 61131-2 alapján.
A modul széles üzemeltetési hőmérséklettartománnyal rendelkezik: -20...40°C vagy -20...55°C (az IEC 60068-2-1 és IEC 60068-2-2 szabványok szerint), tárolási hőmérséklettartománya pedig -40...70°C. Működési magassága 2000 méterig garantált, maximális szállítási magassága 3048 méter. A relatív páratartalomra vonatkozó elvárás 95% kondenzáció vagy csepegő víz nélkül. Mindezek a tulajdonságok együttesen biztosítják a SR3NET01BD Ethernet kommunikációs modul megbízhatóságát és tartósságát még a legigényesebb ipari környezetekben is. A termék a SR3NET01BD cikkszámmal azonosítható, amely a Schneider Electric kínálatának megbízható része.
Schneider Electric Zelio Logic - SR3NET01BD - kiegészítő, kommunikációs modul, Ethernet Modbus TCP/IP, RJ45, SR3BD 24 VDC vezérlőkhöz műszaki adatok
Fő jellemzők
Termékcsalád: Zelio Logic
Termék vagy komponens típus: Ethernet kommunikációs modul
Kiegészítő adatok
Termék kompatibilitás: Minden 24 V tápellátással rendelkező SR3 B...BD modul
Kommunikációs port protokoll: Ethernet
Kommunikációs port támogatás: 10/100BASE-T
Elektromos csatlakozás: 1 RJ45 csatlakozó
Programozási nyelv: FBD
Csatlakozások - sorkapcsok:
- Csavaros sorkapcsok, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) félig tömör
- Csavaros sorkapcsok, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) tömör
- Csavaros sorkapcsok, 2 x 0,25...2 x 1,5 mm² (AWG 23...AWG 16) tömör
- Csavaros sorkapcsok, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) rugalmas érvéghüvellyel
- Csavaros sorkapcsok, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) rugalmas érvéghüvellyel
Meghúzási nyomaték: 0,5 N.m
Helyi jelzés:
- 1 LED kommunikációhoz (LK/ACT 10/100)
- 1 LED státuszhoz (STS)
Nettó tömeg: 0,11 kg
Környezet
Termék tanúsítványok: CSA, C-Tick, GOST, UL
Szabványok:
- IEC 61000-4-4 3-as szint
- IEC 61000-4-5
- IEC 61000-4-2 3-as szint
- IEC 61000-4-3
- IEC 60068-2-6 Fc
- IEC 60068-2-27 Ea
IP védettségi fokozat:
- IP20 (sorkapocs) az IEC 60529 szerint
- IP40 (előlap) az IEC 60529 szerint
Környezeti jellemzők:
- EMC direktíva az IEC 61000-6-2 szerint
- EMC direktíva az IEC 61000-6-3 szerint
- EMC direktíva az IEC 61000-6-4 szerint
- EMC direktíva az IEC 61131-2 B zóna szerint
- Kisfeszültségű direktíva az IEC 61131-2 szerint
Sugárzott/vezetett zavar: B osztály az EN 55022-11 1. csoport szerint
Szennyezettségi fok: 2 az IEC 61131-2 szerint
Környezeti levegő hőmérséklet üzemelés közben:
- -20...40 °C az IEC 60068-2-1 és IEC 60068-2-2 szerint
- -20...55 °C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási környezeti levegő hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
Méretek
A termék részletes méretrajzai a dokumentációban találhatók, beleértve a sín- és csavaros rögzítési lehetőségeket (visszahúzható fülekkel).
