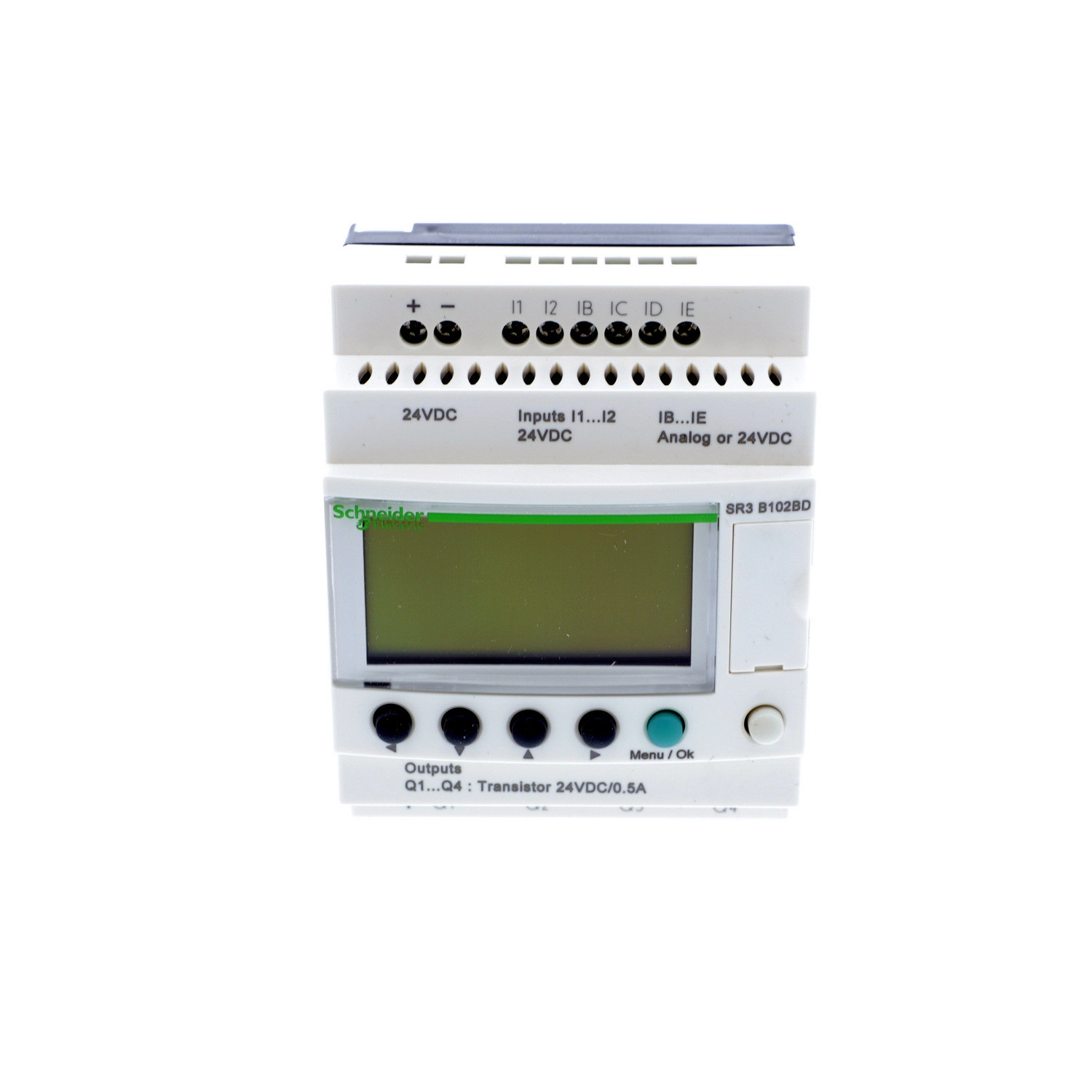

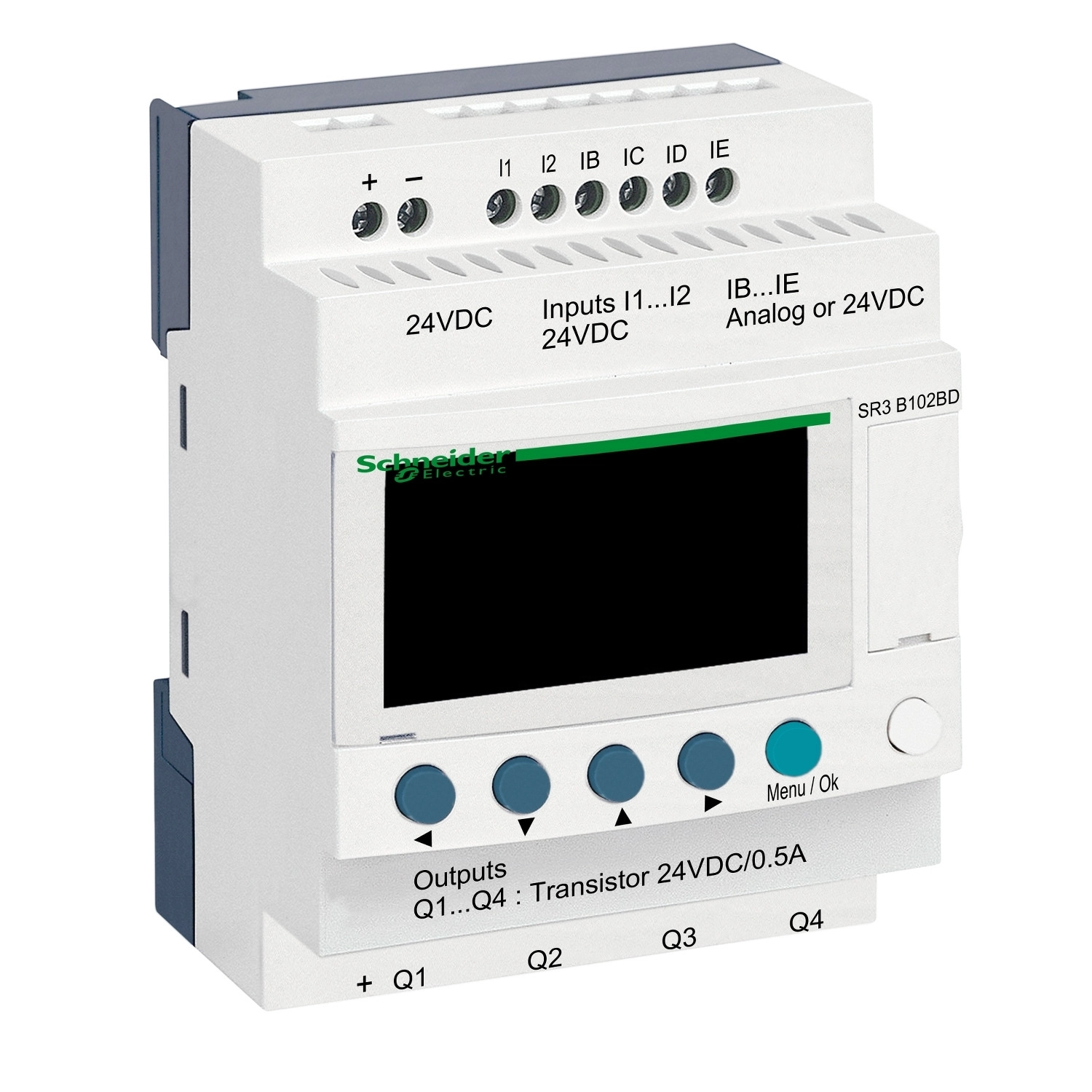

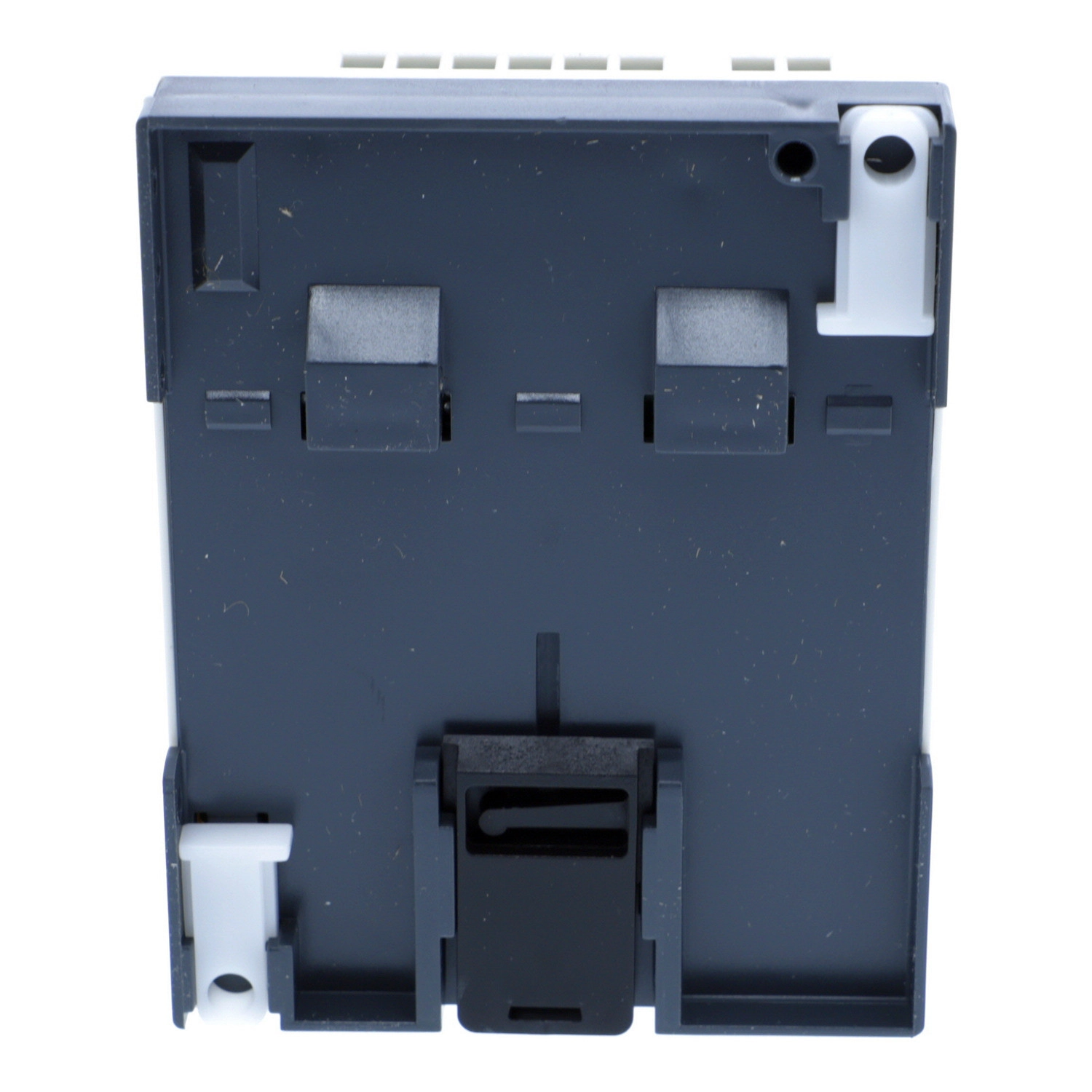

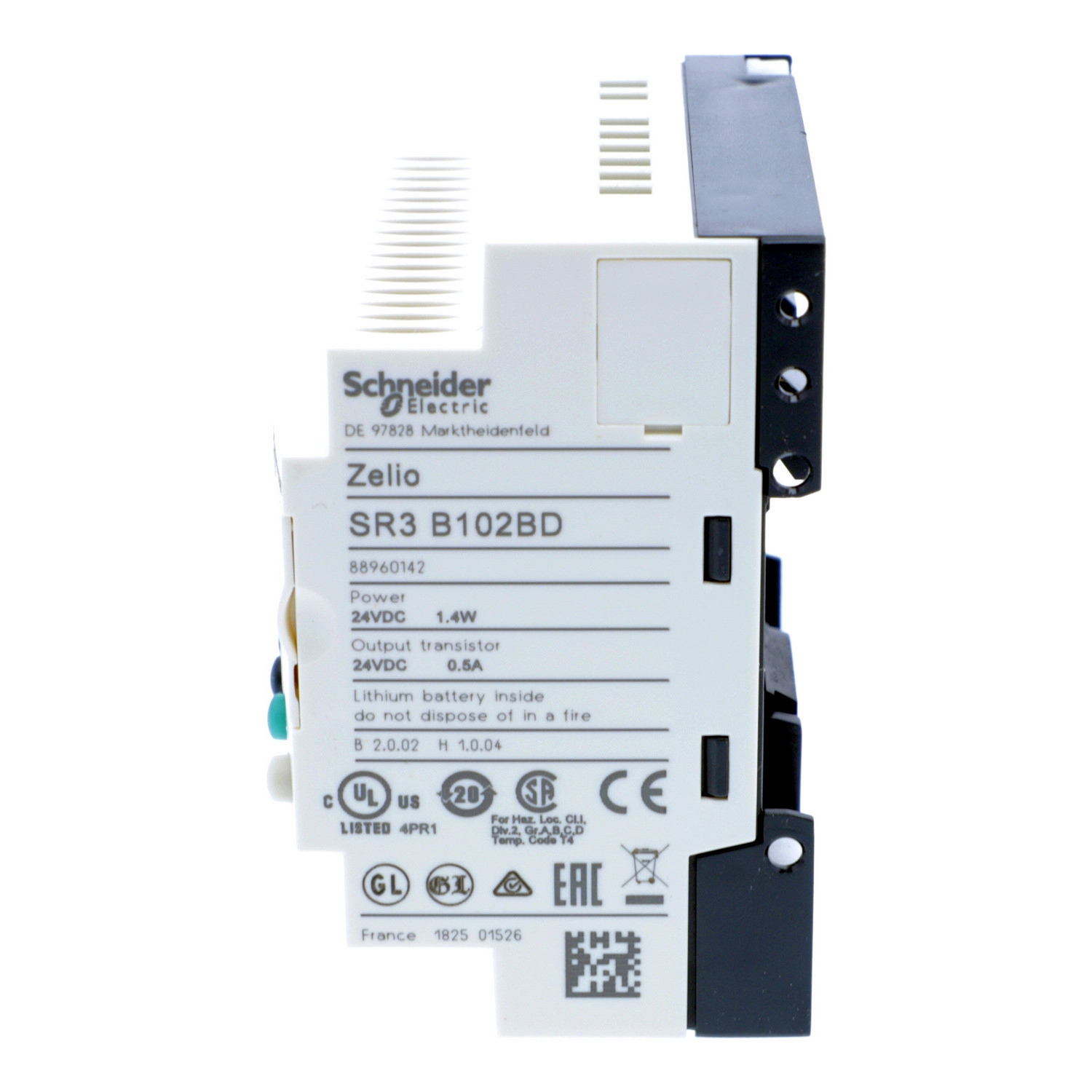

A Schneider Electric Zelio Logic SR3B102BD egy sokoldalú, programozható okosrelé, amely ideális megoldást kínál kompakt automatizálási feladatokhoz. Ez a moduláris, bővíthető eszköz tökéletes választás kisebb vezérlési rendszerekhez, ahol fontos a rugalmasság és a megbízhatóság. A Zelio Logic termékcsalád részeként a SR3B102BD modell rendelkezik LCD kijelzővel, amely jelentősen megkönnyíti a programozást és a működés nyomon követését.
A készülék 24 V DC tápfeszültséggel működik, tápfeszültség tartománya 19,2-30 V. A bemeneti oldalon 6 diszkrét bemenettel rendelkezik, amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak. A bemenetek közül 4 analóg bemenetként is használható, ami rendkívüli rugalmasságot biztosít. A készülék képes különböző hőmérséklet-érzékelőkkel dolgozni, támogatja a NTC 10k, NTC 1000k, KTY81 210/220/221/222/250 és Pt 500 típusú szenzorokat. Az analóg bemenetek 0-10 V vagy 0-24 V tartományban működnek, 8 bites felbontással. A kimeneti oldalon 4 tranzisztoros kimenettel rendelkezik, amelyek 24 V DC feszültséggel és 0,5-0,625 A terhelhetőséggel bírnak. Az SR3B102BD beépített túlterhelés, rövidzárlat és túlfeszültség elleni védelemmel van ellátva, ami növeli a megbízhatóságát és élettartamát.
Az eszköz rendelkezik beépített valós idejű órával, amely lehetővé teszi időzített vezérlési feladatok megvalósítását. Az óra pontossága kiváló, a drift mindössze 12 perc/év 0-55°C között, vagy 6 másodperc/hónap 25°C-on. A programozás tekintetében az SR3B102BD igen rugalmas: támogatja mind a létradiagramos (maximum 240 sor), mind az FBD (Function Block Diagram) programozást (maximum 500 sor). A program memória ellenőrzése minden bekapcsoláskor megtörténik, a biztonsági mentés 10 évig megőrzi az adatokat 25°C-on. A ciklusidő 6-90 ms között változik, ami gyors válaszidőt biztosít a vezérelt rendszereknek. A készülék védettségi szintje IP20 a sorkapcsok esetében és IP40 az előlapon, az IEC 60529 szabvány szerint.
A Schneider Electric Zelio Logic SR3B102BD programozható relé számos tanúsítvánnyal rendelkezik, köztük GL, C-Tick, GOST, UL és CSA. Működési hőmérséklet-tartománya -20-tól +55°C-ig terjed, tárolási hőmérséklete -40-től +70°C-ig. Az eszköz maximális működési magassága 2000 méter, szállítási magassága 3048 méter. A relatív páratartalom tekintetében 95%-ig használható, kondenzáció vagy csepegő víz nélkül. Csatlakozás szempontjából csavaros sorkapcsokkal rendelkezik, amelyek különböző vezeték-keresztmetszeteket támogatnak (0,2-2,5 mm²). A berendezés méretei kompaktak, DIN sínre szerelhető, így könnyen integrálható a meglévő rendszerekbe. A készülék nettó tömege 0,22 kg. A Schneider Electric Zelio Logic SR3B102BD ideális választás olyan alkalmazásokhoz, ahol fontos a kis méret, a rugalmas programozhatóság, a megbízhatóság és a sokoldalú csatlakoztathatóság.
Schneider Electric Zelio Logic - SR3B102BD műszaki adatok
Általános jellemzők
A Schneider Electric Zelio Logic termékcsaládjába tartozó SR3B102BD egy moduláris programozható okosrelé, amely LCD kijelzővel rendelkezik.
Programozási lehetőségek
A vezérlő kétféle programnyelvet támogat: létradiagramos programozással 0...240 sor, míg FBD programozással 0...500 sor hozható létre.
A ciklusidő 6...90 ms között változik, a mentési idő 25 °C-on 10 év.
A beépített óra pontossága: 12 perc/év 0...55 °C között, illetve 6 másodperc/hónap 25 °C-on.
A készülék minden bekapcsoláskor ellenőrzi a program memóriát.
Villamos jellemzők
Tápellátás
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 19,2...30 V
Maximális áramfelvétel: 160 mA (bővítőmodulokkal), 50 mA (bővítőmodulok nélkül)
Teljesítményfelvétel: 4 W bővítőmodulok nélkül, 8 W bővítőmodulokkal
Fordított polaritás védelem: Igen
Bemenetek
Diszkrét bemenetek
Diszkrét bemenetek száma: 6 (IEC 61131-2 Type 1 szerinti)
Bemenet típusa: Rezisztív
Bemeneti feszültség: 24 V DC
Bemeneti áram: 4 mA
Számlálási frekvencia: 1 kHz
Feszültség szint 1-es állapotban: >= 15 V
Feszültség szint 0 állapotban: <= 5 V
Bemeneti impedancia: 12 kOhm (IB...IG analóg bemenetként használva), 7,4 kOhm (I1...IA és IH...IR diszkrét bemenetként)
Analóg bemenetek
Analóg bemenetek száma: 4
Analóg bemenet típusa: Common mode
Analóg bemenet tartománya: 0...10 V, 0...24 V
Hőmérséklet érzékelő típusok: NTC 10k 25 °C-on, NTC 1000k 25 °C-on, KTY81 210/220/221/222/250, Pt 500
Maximális megengedett feszültség: 30 V
Analóg bemenet felbontása: 8 bit
LSB érték: 39 mV
Konverziós idő: Az okosrelé ciklusideje
Konverziós hiba: +/- 5% 25 °C-on, +/- 6,2% 55 °C-on
Ismételhetőségi pontosság: +/- 2% 55 °C-on
Működési távolság: 10 m állomások között, árnyékolt kábellel (érzékelő nem leválasztott)
Kimenetek
Kimenetek száma: 4 tranzisztor
Kimeneti feszültség: 24 V
Kimeneti feszültség határok: 19,2...30 V DC
Terhelhetőség: 0,5...0,625 A
Maradék feszültség: 2 V 1-es állapotban
Túlterhelés elleni védelem: Igen
Rövidzárlat elleni védelem: Igen
Túlfeszültség elleni védelem: Igen
Válaszidő: <= 1 ms (0-ról 1-re és 1-ről 0-ra)
Mechanikai és környezeti jellemzők
Csatlakozások: Csavaros sorkapcsok, különböző vezeték-keresztmetszetek támogatása (0,2...2,5 mm²)
Meghúzási nyomaték: 0,5 N.m
Túlfeszültségi kategória: III (IEC 60664-1)
Nettó tömeg: 0,22 kg
Védettségi szint: IP20 (sorkapocs), IP40 (előlap)
Működési hőmérséklet: -20...55 °C, nem szellőztetett dobozban -20...40 °C
Tárolási hőmérséklet: -40...70 °C
Működési magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
Tanúsítványok és szabványok
GL, C-Tick, GOST, UL, CSA
Számos IEC szabványnak megfelelő, többek között: IEC 60068-2-27 Ea, IEC 60068-2-6 Fc, IEC 61000-4 sorozat
