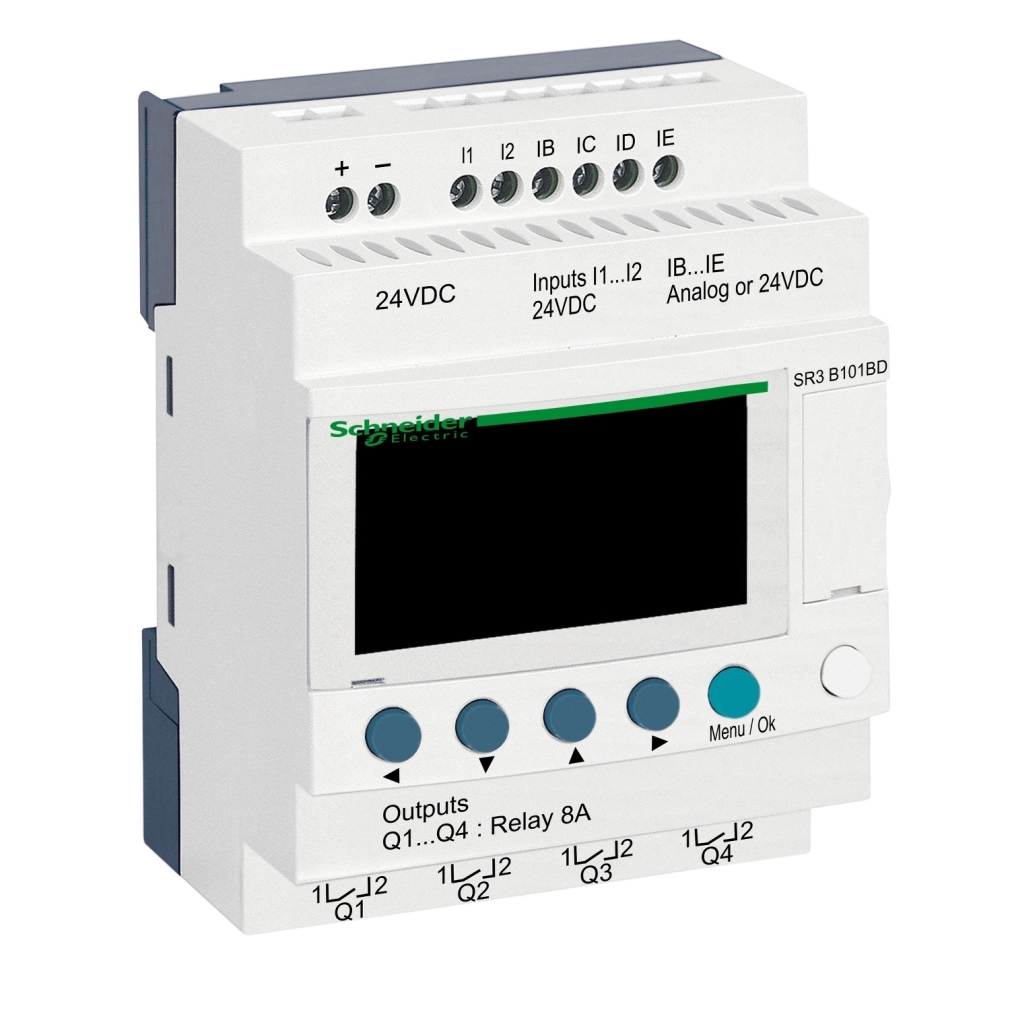

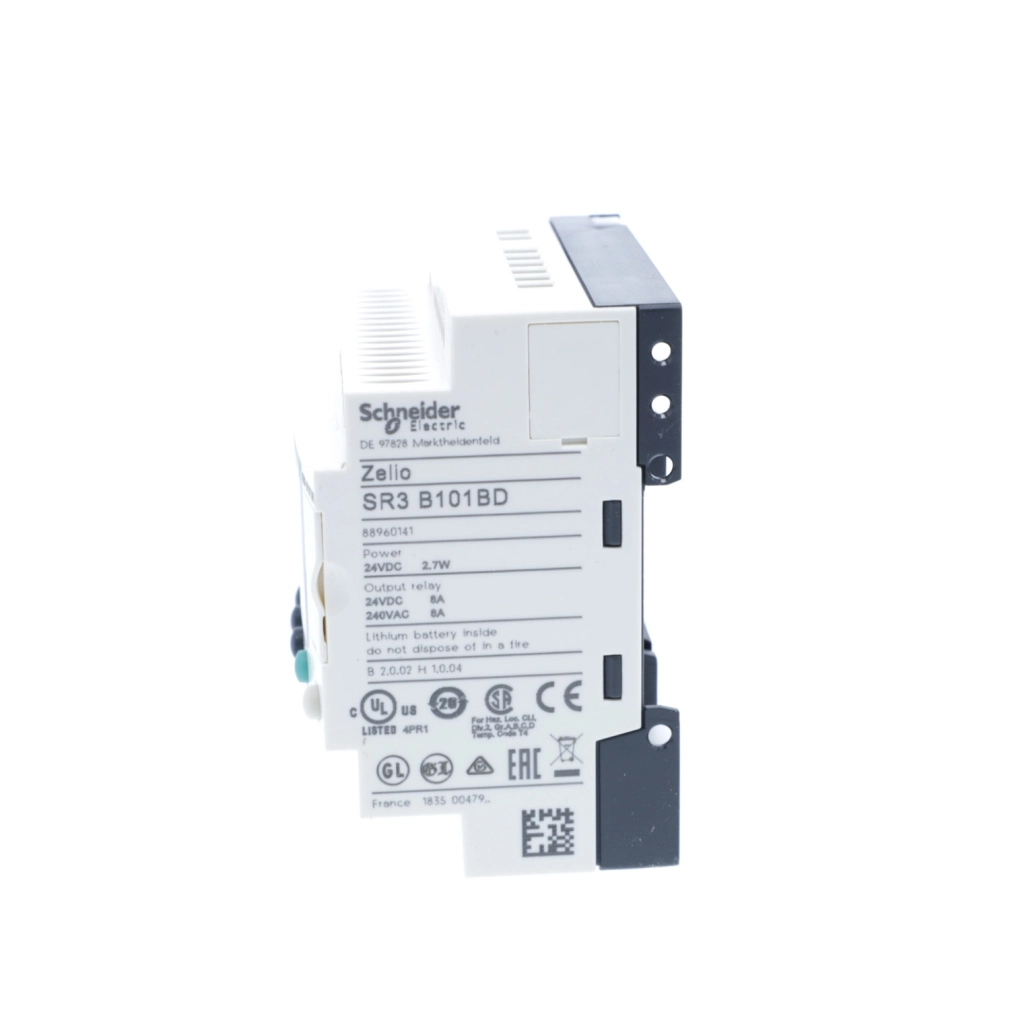

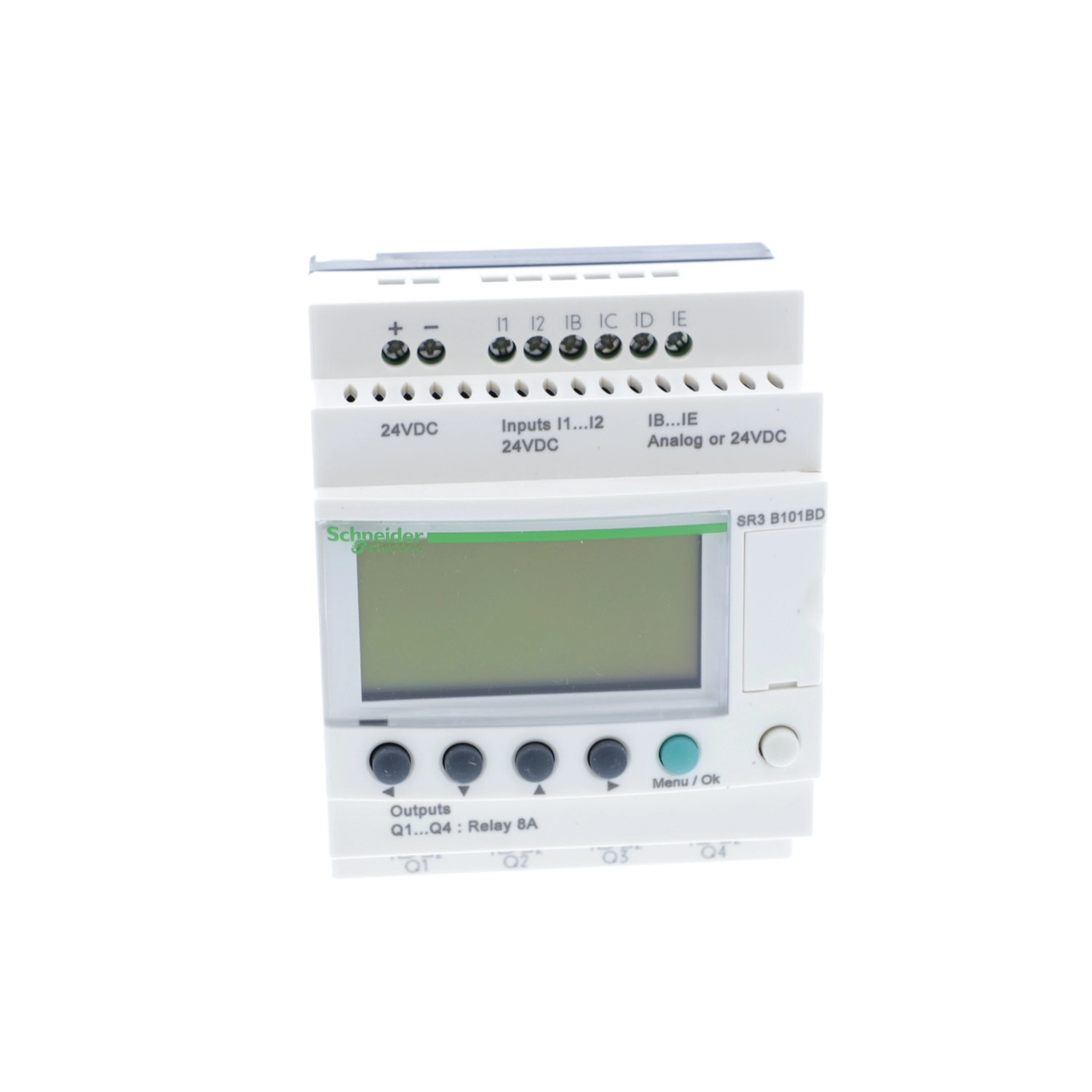

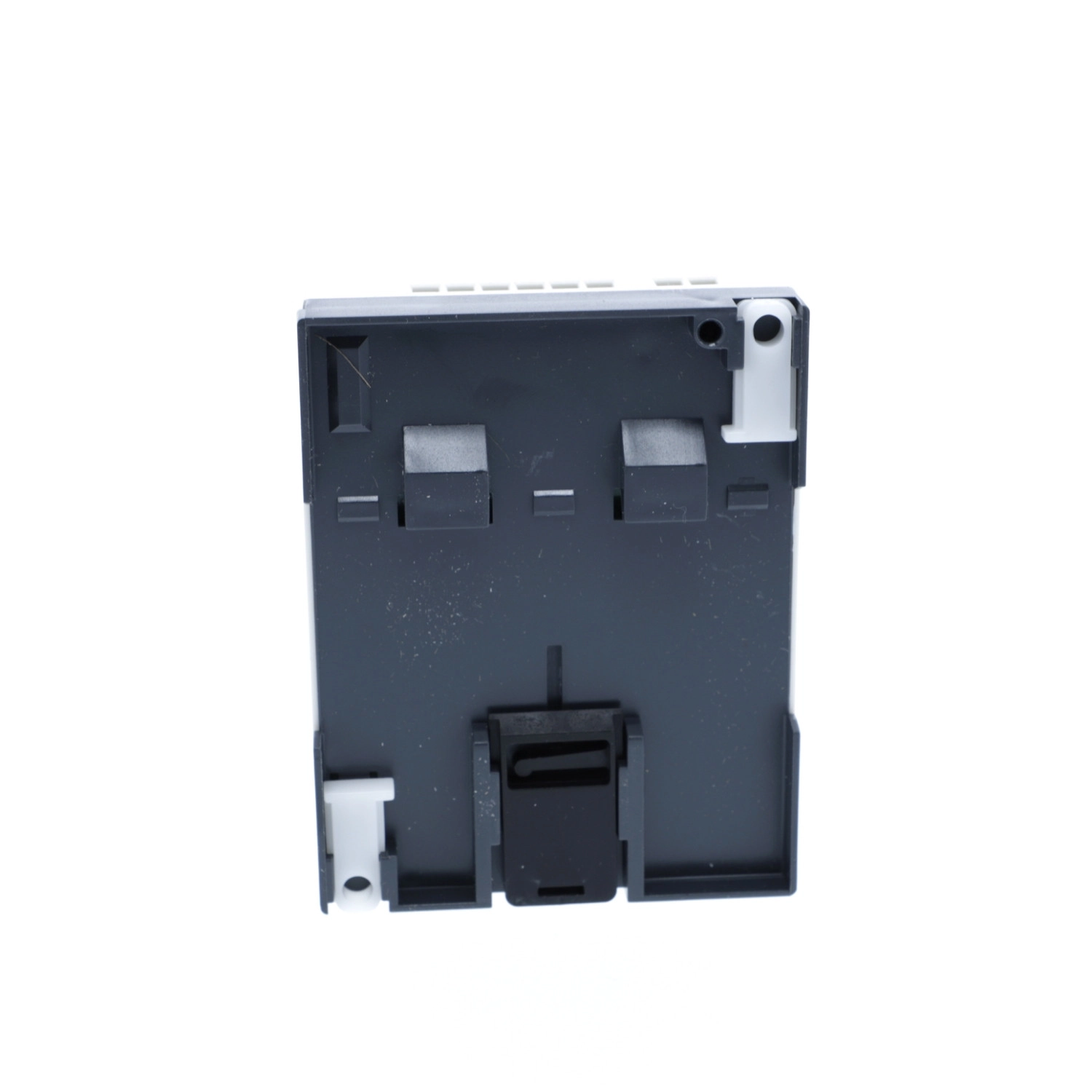

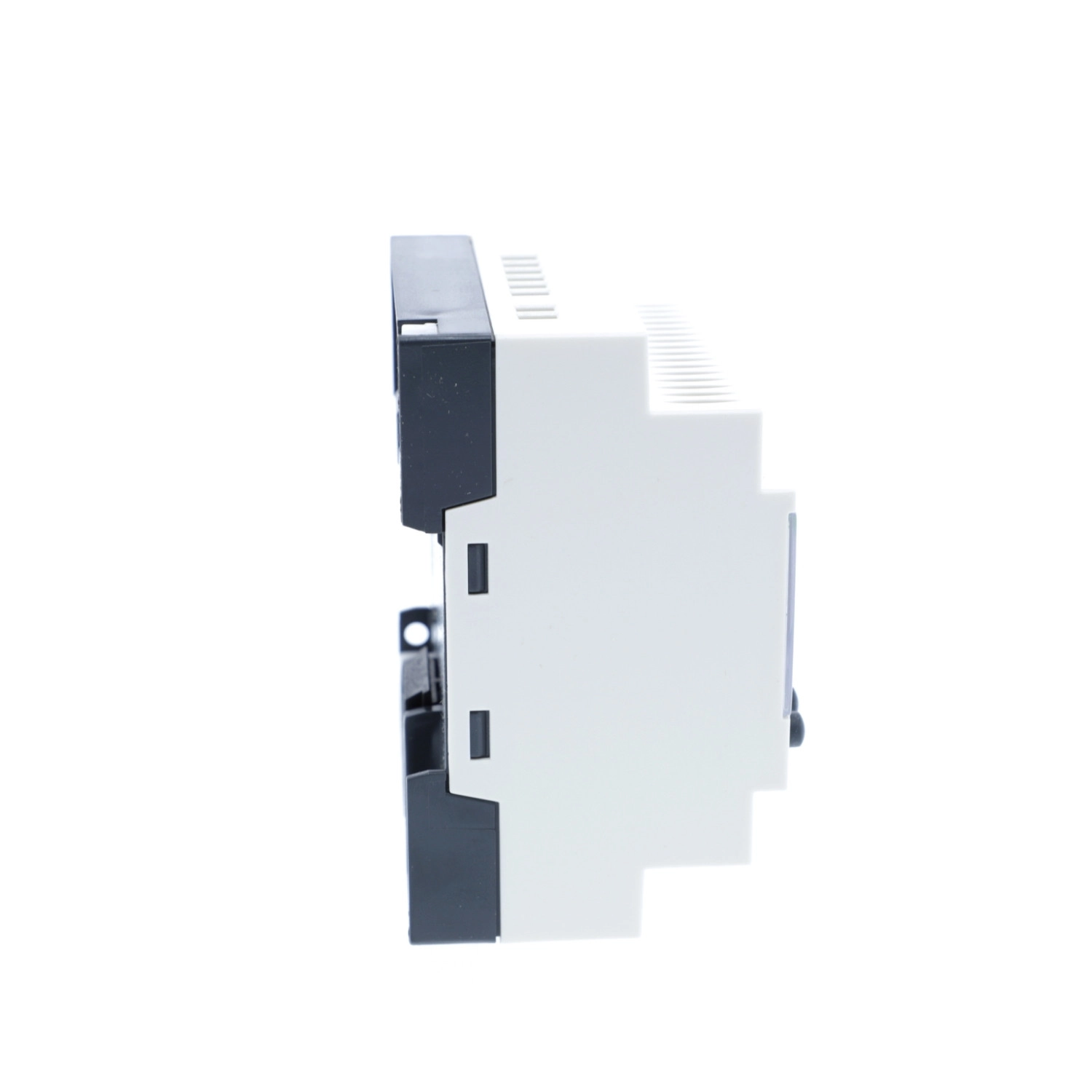

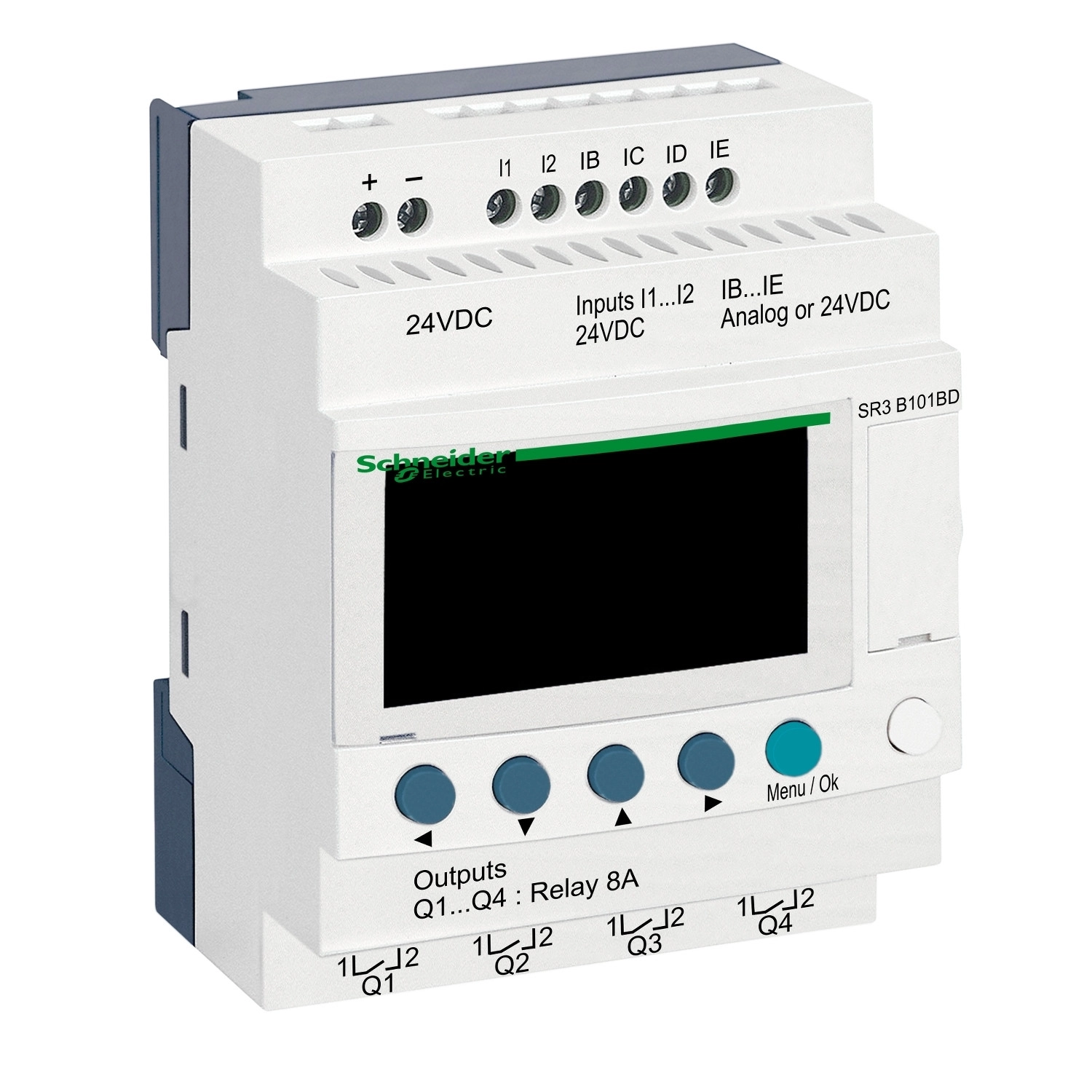

A Schneider Electric Zelio Logic SR3B101BD moduláris programozható relé egy rendkívül sokoldalú automatizálási megoldást kínál kisebb vezérlési feladatokhoz. Ez a 24 V DC tápfeszültséggel működő eszköz ideális választás olyan alkalmazásokhoz, ahol kompakt méretű, mégis nagy tudású vezérlőre van szükség, és nem indokolt egy teljes értékű PLC használata.
A SR3B101BD modell 10 I/O ponttal rendelkezik, melyek közül 6 diszkrét bemenet (I1-IA) konform az IEC 61131-2 Type 1 szabvánnyal, és 4 relés kimenet található rajta. A bemenetek közül 4 analóg bemenetként is konfigurálható (IB-IE), ami különösen hasznos hőmérséklet-érzékelők vagy más analóg jeladók fogadásához. A készülék támogatja a különféle hőmérséklet szenzorokat, mint például az NTC 10k, NTC 1000k (25 °C-on), KTY81 sorozat vagy Pt 500 típusú ellenálláshőmérők. Az analóg bemeneti tartomány 0...10 V vagy 0...24 V lehet, 8 bites felbontással, ami ±5% pontosságot biztosít 25 °C-on.
A Zelio Logic SR3B101BD programozása többféle módon történhet: hagyományos létradiagrammal (maximum 240 sor) vagy funkcióblokkdiagrammal (FBD, maximum 500 sor). A programozáshoz használhatod a Zelio Soft szoftvert, amely intuitív felületet biztosít a vezérlési logika megtervezéséhez. Az eszköz előlapján található LCD kijelző nagy segítséget nyújt a programok helyszíni ellenőrzéséhez, az értékek monitorozásához és a hibakereséshez, így nem szükséges mindig számítógépet csatlakoztatni hozzá.
A relé kimenetek 8 amperes terhelhetőséget kínálnak, és alkalmasak mind AC (24...250 V), mind DC (5...30 V) terhelések kapcsolására. A kimenetek elektromos élettartama 500.000 kapcsolási ciklus AC-12/AC-15 üzemmódokban (230V esetén), illetve ugyanennyi DC-12/DC-13 üzemmódokban (24V esetén). A mechanikai élettartam ennél jóval magasabb, 10 millió kapcsolási ciklus. A bemenetek esetében figyelemre méltó, hogy kompatibilisek 3-vezetékes PNP típusú közelítéskapcsolókkal, ami tovább növeli a felhasználási területeket.
A Zelio Logic SR3B101BD továbbá beépített valós idejű órával is rendelkezik, amely lehetővé teszi időalapú vezérlési feladatok megvalósítását. Az óra pontatlanságával is számolnunk kell: 25 °C-on ez mindössze 6 másodperc/hónap, míg a teljes 0...55 °C működési tartományban 12 perc/év. Az óra adatainak és a program biztonságát szolgálja a 10 éves backup idő 25 °C-on, így áramkimaradás esetén sem vesznek el a beállítások.
A Schneider Electric SR3B101BD modell tartós működést biztosít még kedvezőtlen ipari környezetben is. Az IP20 védettségű sorkapcsok és az IP40 védettségű előlap megfelelő védelmet nyújt a por ellen, miközben az eszköz -20...55 °C környezeti hőmérsékleten is működőképes. Az SR3B101BD bővíthető további I/O modulokkal, amennyiben a jövőben több be- vagy kimenetre lenne szükség. A készülék teljesíti az EMC (elektromágneses kompatibilitás) és a kisfeszültségű berendezésekre vonatkozó direktívákat, és rendelkezik többek között UL, CSA, GOST és C-Tick tanúsítványokkal is.
Schneider Electric Zelio Logic - SR3B101BD - programozható relé, bővíthető, LCD kijelző, 2 DI + 2 DI/AI, 4 DO relés, belső órával, 24 VDC műszaki adatok
Általános jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Moduláris programozható relé
Kijelző: LCD kijelzővel
Programozási jellemzők
Vezérlési séma sorok száma: 0...500 FBD programozással
0...240 létradiagram programozással
Ciklusidő: 6...90 ms
Backup idő: 10 év 25°C-on
Óra pontatlanság: 12 perc/év 0...55°C-on
6 mp/hónap 25°C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Tápellátási jellemzők
Névleges tápfeszültség: 24 V
Tápfeszültség határértékek: 19,2...30 V
Maximum áramfelvétel: 100 mA (bővítőmodulokkal)
100 mA (bővítőmodul nélkül)
Teljesítményfelvétel: 3 W bővítőmodul nélkül
8 W bővítőmodulokkal
Fordított polaritás védelem: Igen
Bemeneti jellemzők
Diszkrét bemenetek száma: 6 az IEC 61131-2 Type 1 szabványnak megfelelően
Diszkrét bemenet típusa: Ellenállás
Diszkrét bemenet feszültsége: 24 V DC
Diszkrét bemenet árama: 4 mA
Számlálási frekvencia: 1 kHz diszkrét bemenetnél
Analóg bemenetek száma: 4
Analóg bemenet típusa: Common mode
Analóg bemeneti tartomány: 0...10 V, 0...24 V
Analóg bemenet felbontása: 8 bit
Kimeneti jellemzők
Kimenetek száma: 4 relé
Kimeneti feszültség határértékek: 24...250 V AC (relé kimenet), 5...30 V DC (relé kimenet)
Érintkezők típusa: NO (relé kimenet)
Kimeneti terhelhetőség: 8 A minden kimeneten
Elektromos élettartam: 500000 ciklus 230 V, 1,5 A (AC-12)
500000 ciklus 230 V, 0,9 A (AC-15)
500000 ciklus 24 V, 1,5 A (DC-12)
500000 ciklus 24 V, 0,6 A (DC-13)
Időzítési jellemzők
Óra: Beépített
Válaszidő: 10 ms (0-ról 1-re) a relé kimeneteknél
5 ms (1-ről 0-ra) a relé kimeneteknél
Fizikai jellemzők
Csatlakozás: Csavaros sorkapcsok
Meghúzási nyomaték: 0,5 Nm
Túlfeszültség kategória: III az IEC 60664-1 szerint
Nettó tömeg: 0,25 kg
Környezeti jellemzők
Védelmi szint: IP20 (sorkapcsok) az IEC 60529 szerint
IP40 (előlap) az IEC 60529 szerint
Környezeti levegő hőmérséklet működés közben: -20...40°C nem szellőztetett burkolatban
-20...55°C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási hőmérséklet: -40...70°C
Üzemi magasság: 2000 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
Megfelelőségek és tanúsítványok
Szabványok: IEC 60068-2-6 Fc, IEC 61000-4-11, IEC 60068-2-27 Ea, IEC 61000-4-4 level 3
Terméktanúsítványok: GOST, UL, C-Tick, CSA, GL
