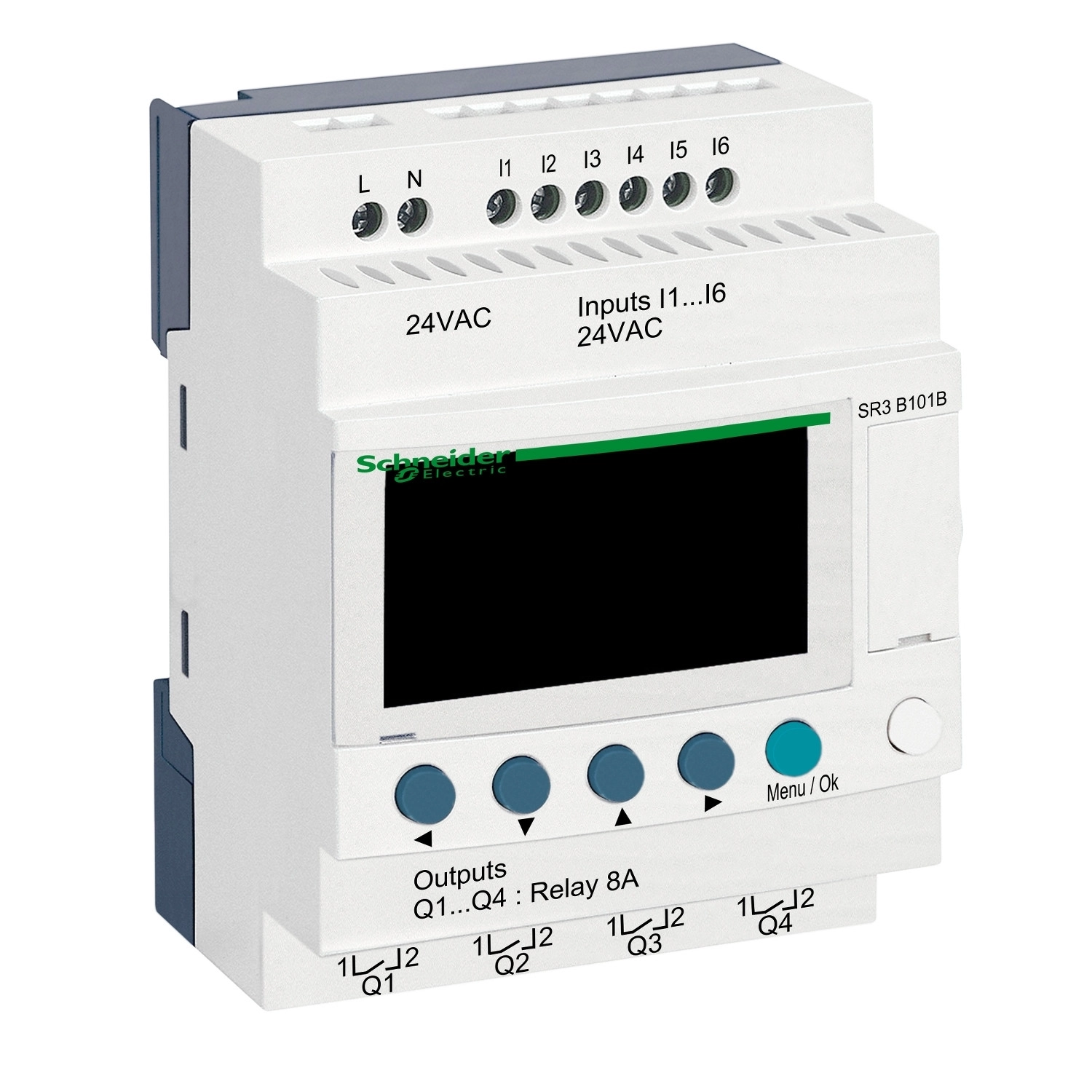

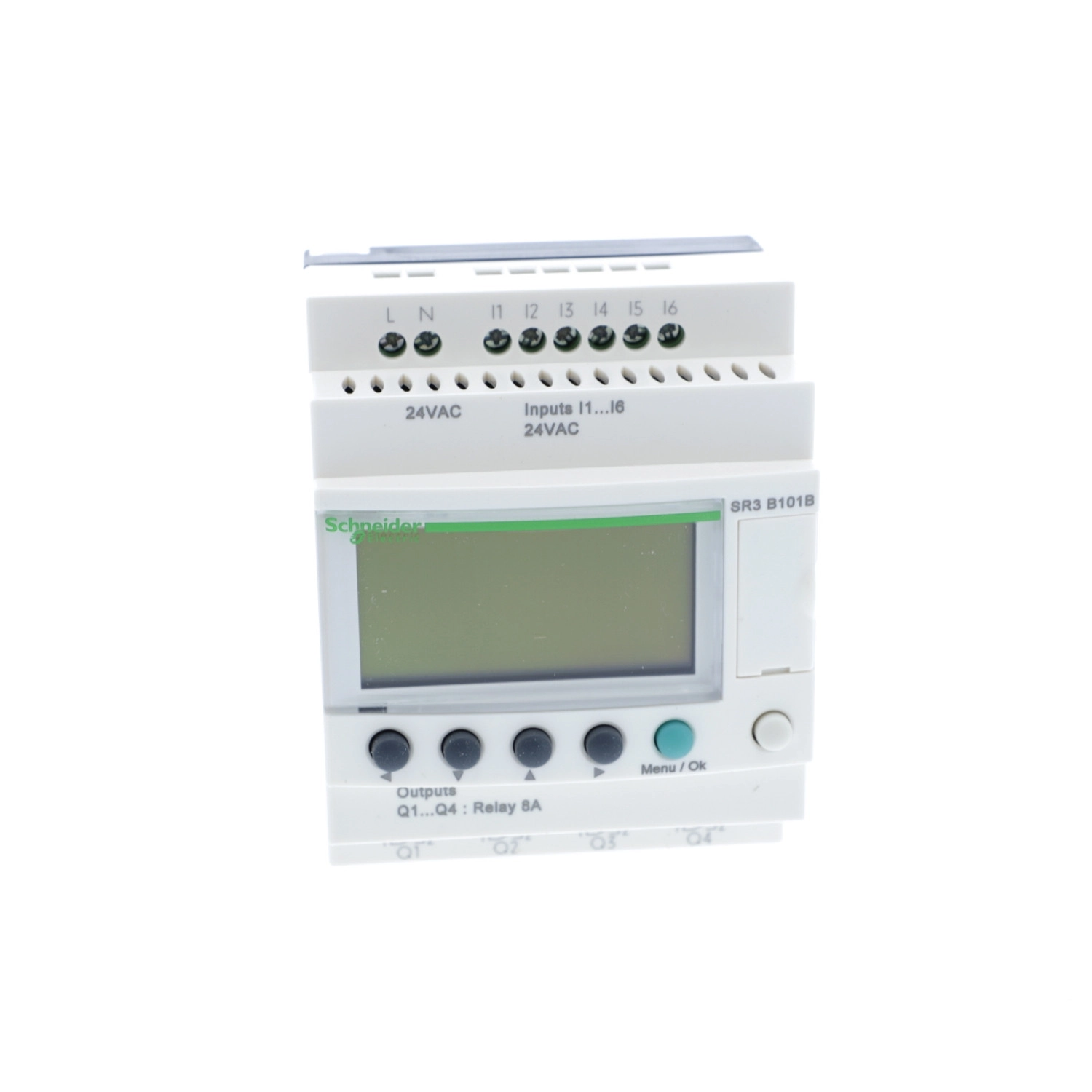

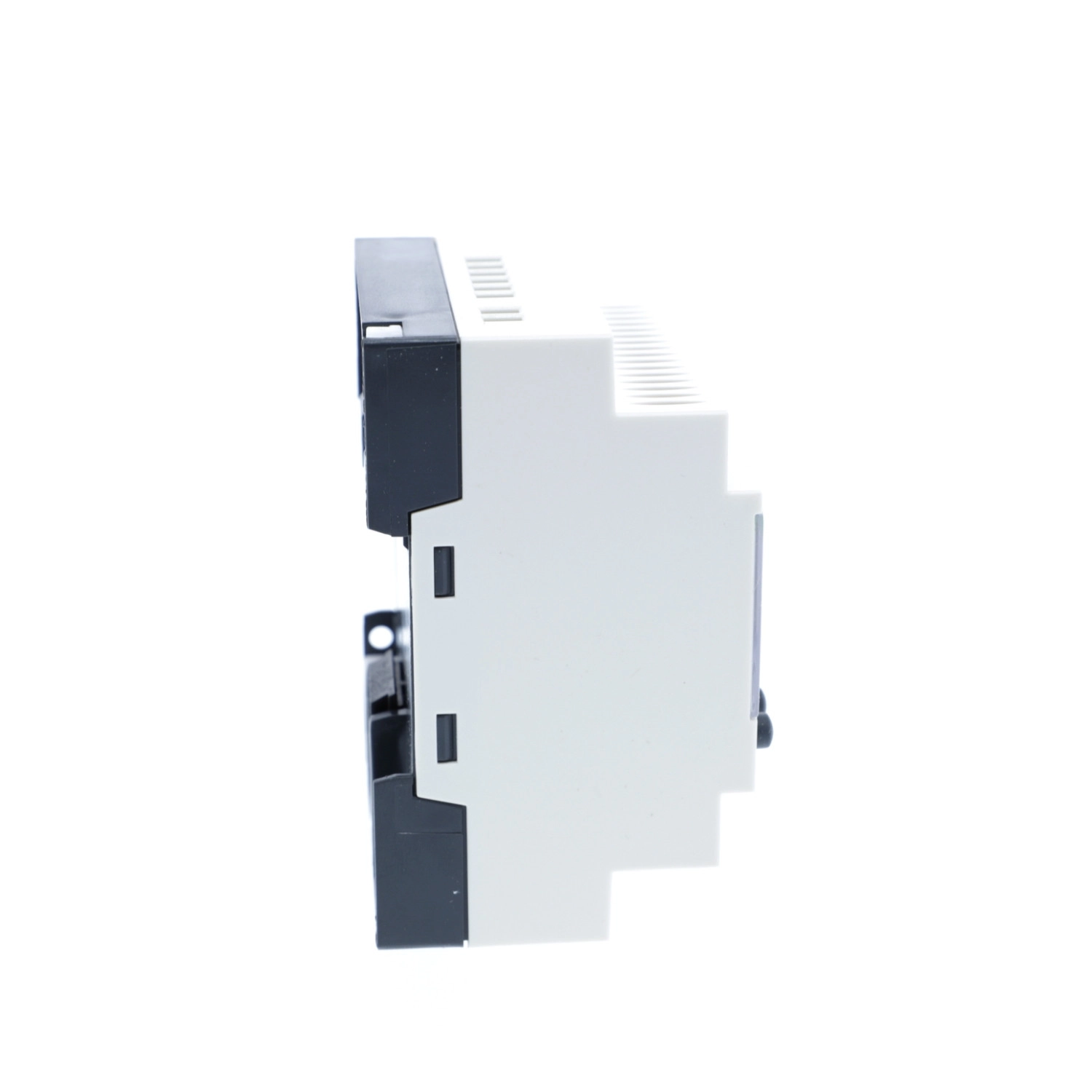

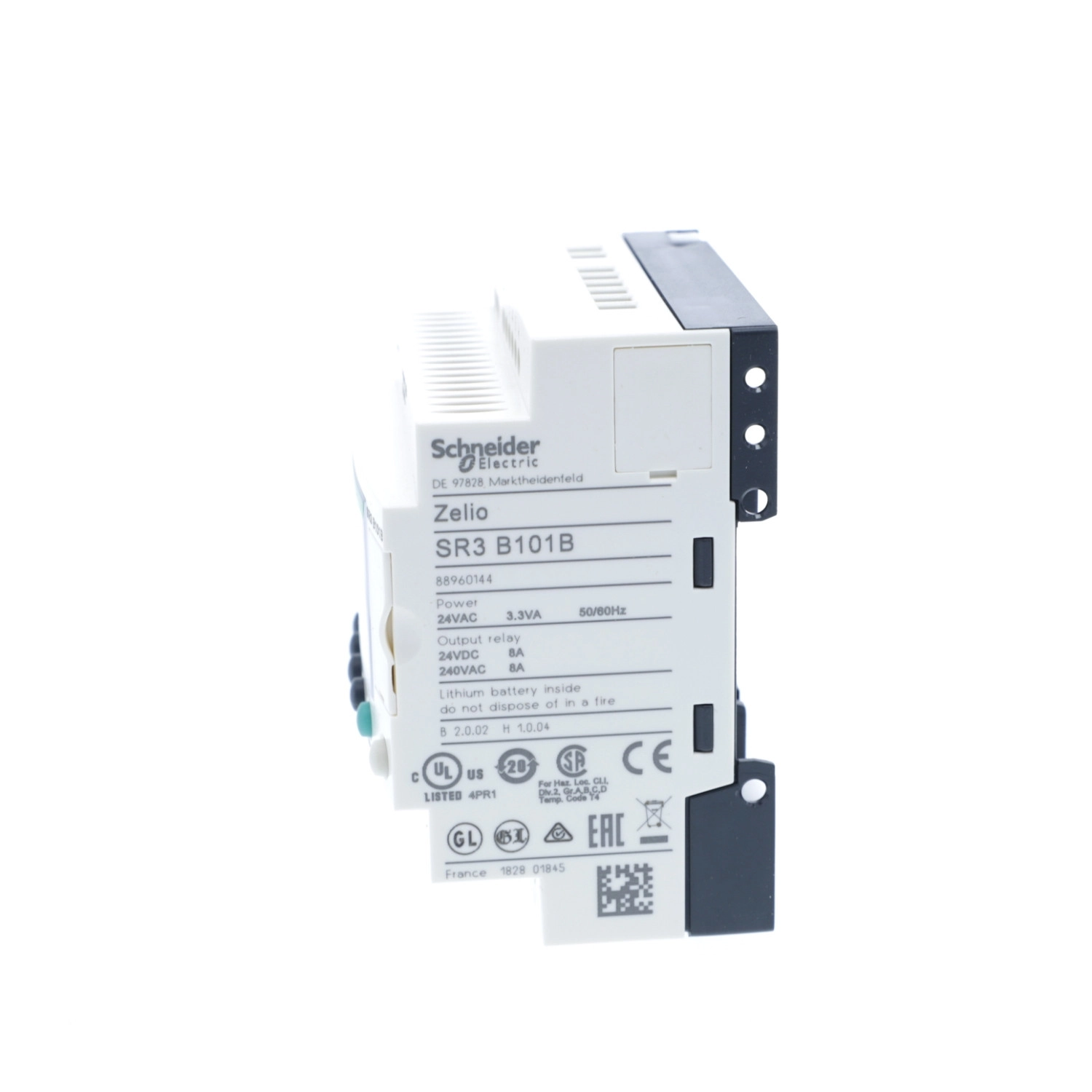

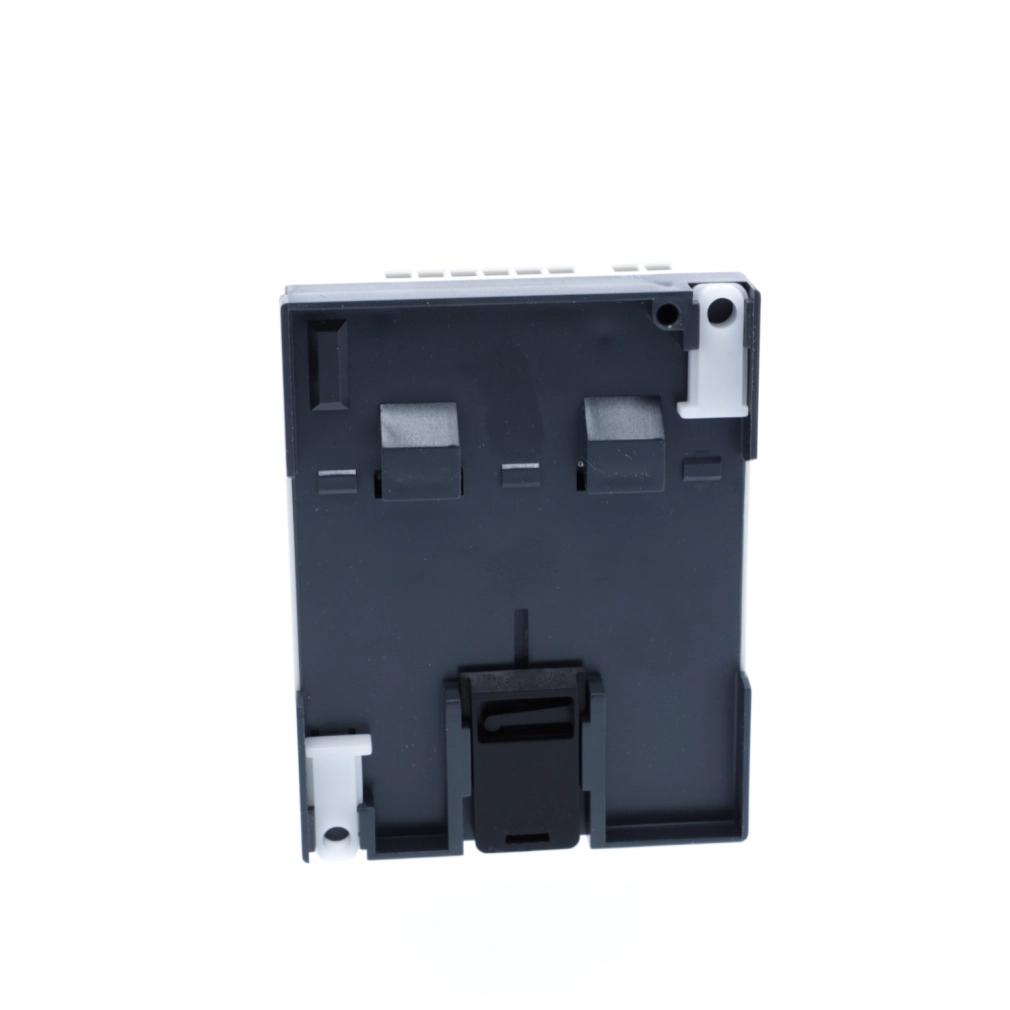

A Schneider Electric Zelio Logic SR3B101B egy sokoldalú és megbízható programozható relé, amely ideális választás kisméretű automatizálási feladatokhoz. Ez a moduláris, okos relé 10 I/O ponttal rendelkezik (6 bemeneti és 4 kimeneti csatlakozással), beépített órával és felhasználóbarát LCD kijelzővel, amely megkönnyíti a programozást és az állapotfigyelést.
A SR3B101B 24 V AC tápfeszültséggel működik, és rugalmas programozási lehetőségeket kínál mind létra (ladder), mind pedig funkció blokk diagram (FBD) programozási nyelveken. A ladder programozással 0-240 programsor, míg FBD programozással 0-500 programsor vihető fel az eszközre. A beépített valós idejű óra 10 éves adatmegőrzési idővel rendelkezik 25 °C-on, és mindössze 6 másodperc/hónap pontossággal működik ugyanezen a hőmérsékleten. A készülék biztonsági funkcióként minden bekapcsoláskor ellenőrzi a program memóriáját.
A hat diszkrét bemenet 24 V AC feszültséget fogad, 4,4 mA árammal és 47-53 Hz vagy 57-63 Hz frekvenciatartománnyal. A bemeneti impedancia 4,6 kOhm. Az eszköz egyértelműen meghatározza az 1-es állapotot (>= 14 V feszültség, >= 2 mA áram) és a 0-ás állapotot (<= 5 V feszültség, <= 0,5 mA áram), biztosítva a megbízható jelfelismerést. A válaszidő létradiagram programozás esetén 50 ms, míg FBD programozás esetén 50-255 ms között változik, az állapotváltás irányától függően.
A négy relés kimenet NO (alaphelyzetben nyitott) típusú, 8 A termikus áramerősséggel. A kimeneti feszültségtartomány 5-30 V DC vagy 24-250 V AC lehet. A relé kimenetek kiemelkedő elektromos élettartammal rendelkeznek: AC-12 üzemmódban 500000 ciklus 230 V, 1,5 A terhelés mellett; AC-15 üzemmódban 500000 ciklus 230 V, 0,9 A terhelés mellett; DC-12 üzemmódban 500000 ciklus 24 V, 1,5 A terhelés mellett; DC-13 üzemmódban pedig 500000 ciklus 24 V, 0,6 A terhelés mellett. A mechanikai élettartam lenyűgöző 10 millió kapcsolási ciklus. A kapcsolási kapacitás minimum 10 mA 12 V-nál, a működési frekvencia pedig terheléssel 0,1 Hz, terhelés nélkül 10 Hz. A kimenetek gyors válaszidővel rendelkeznek: 10 ms az 1-es állapotra váltáskor, és 5 ms a 0-ás állapotra váltáskor.
A Schneider Electric SR3B101B relé csavaros sorkapcsokkal van ellátva, amelyek különféle vezeték-keresztmetszeteket fogadnak: 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) félig tömör vagy tömör vezetékhez, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) flexibilis vezetékhez kábelvéggel, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) tömör vezetékhez, vagy 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flexibilis vezetékhez kábelvéggel. A javasolt meghúzási nyomaték 0,5 N.m. Az eszköz IP20 védettséggel rendelkezik a sorkapcsok esetében, míg az előlap IP40 védettséget biztosít. Az SR3B101B működési hőmérséklet-tartománya -20...55 °C szabványos feltételek mellett, illetve -20...40 °C nem szellőztetett burkolatban. Tárolási hőmérséklete -40...70 °C. A készülék 2000 m tengerszint feletti magasságig használható, és maximális szállítási magassága 3048 m.
Schneider Electric Zelio Logic - SR3B101B - programozható relé, bővíthető, LCD kijelző, 6 DI, 4 DO relés, belső órával, 24 VAC műszaki adatok
Fő tulajdonságok
Termékcsalád: Zelio Logic
Termék típus: Moduláris okos relé
Kiegészítő jellemzők
Helyi kijelző: Beépített LCD
Programsorok száma: 0...500 FBD programozással, 0...240 ladder programozással
Ciklus idő: 6...90 ms
Backup idő: 10 év 25°C-on
Óra pontossága: 12 perc/év 0...55°C-on, 6 másodperc/hónap 25°C-on
Ellenőrzések: Program memória ellenőrzése minden bekapcsoláskor
Elektromos jellemzők
Névleges tápfeszültség: 24 V AC
Tápfeszültség határértékek: 20,4...28,8 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 160 mA (bővítés nélkül), 280 mA (bővítésekkel)
Teljesítményfelvétel: 4 VA bővítés nélkül, 7,5 VA bővítésekkel
Szigetelési feszültség: 1780 V
Védelem típusa: Terminálok fordított bekötése ellen (a vezérlési utasítások nem kerülnek végrehajtásra)
Bemenetek
Diszkrét bemenetek száma: 6
Bemeneti feszültség: 24 V AC
Bemeneti áram: 4,4 mA
Bemeneti frekvencia: 57...63 Hz / 47...53 Hz
1-es állapot feszültség: >= 14 V
0-ás állapot feszültség: <= 5 V
1-es állapot áram: >= 2 mA
0-ás állapot áram: <= 0,5 mA
Bemeneti impedancia: 4,6 kOhm
Kimenetek
Kimenetek száma: 4 relés
Kontaktus típusa: NO (alaphelyzetben nyitott)
Kimeneti feszültség tartomány: 5...30 V DC (relé kimenet), 24...250 V AC
Kimeneti termikus áram: 8 A minden kimeneten
Elektromos élettartam: AC-12: 500000 ciklus 230 V, 1,5 A mellett; AC-15: 500000 ciklus 230 V, 0,9 A mellett; DC-12: 500000 ciklus 24 V, 1,5 A mellett; DC-13: 500000 ciklus 24 V, 0,6 A mellett
Kapcsolási kapacitás: >= 10 mA 12 V-nál
Működési frekvencia: 0,1 Hz terheléssel, 10 Hz terhelés nélkül
Mechanikai élettartam: 10000000 ciklus
Időzítési jellemzők
Válaszidő: 50 ms ladder programozással (0→1 és 1→0 állapotváltáskor), 50...255 ms FBD programozással (0→1 és 1→0 állapotváltáskor), 10 ms (0→1) és 5 ms (1→0) relé kimenetekre
Mechanikai tulajdonságok
Csatlakozás: Csavaros sorkapcsok, különböző vezeték-keresztmetszetekhez
Meghúzási nyomaték: 0,5 N.m
Környezeti jellemzők
IP védettség: IP20 (sorkapcsok), IP40 (előlap)
Működési hőmérséklet: -20...40°C nem szellőztetett burkolatban, -20...55°C szabványos feltételek mellett
Tárolási hőmérséklet: -40...70°C
Működési magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
