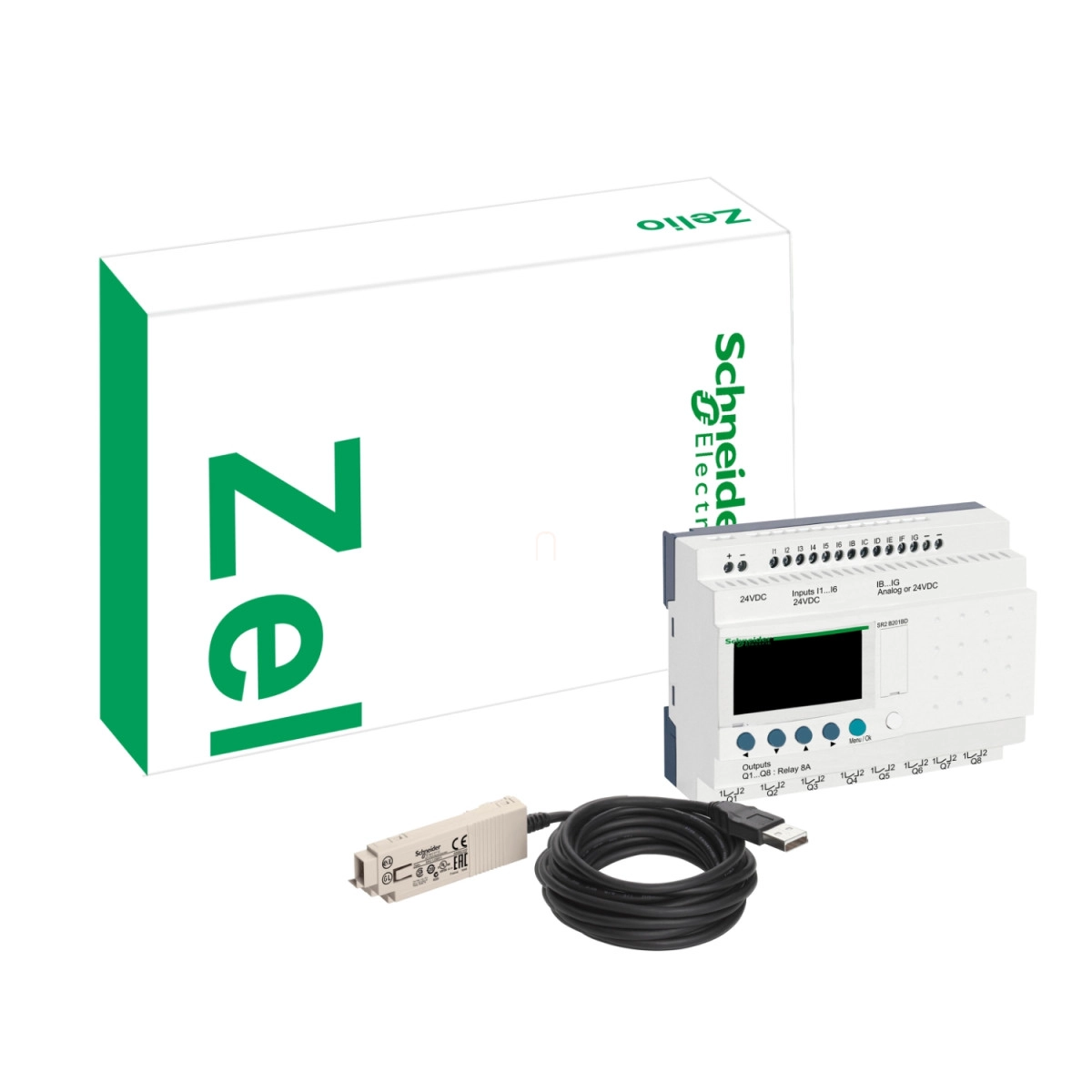

A Schneider Electric Zelio Logic SR2PACKFU kompakt discovery pack egy kiváló minőségű, intelligens relé szett, amely ideális megoldást kínál az ipari automatizálás és vezérlés területén. Ez a praktikus készlet tartalmazza az SR2B121FU intelligens relét és az SR2USB01 PC csatlakozókábelt, így azonnal használható és programozható.
A Zelio Logic SR2 sorozat 12 I/O porttal rendelkezik, ebből 8 Discrete bemenet és 4 relé kimenet. A készülék 100-240V AC tápfeszültséggel működik, ami rendkívül rugalmas telepítést tesz lehetővé. A beépített helyi kijelző segíti a programozást és a diagnosztikát, így könnyen nyomon követheted a rendszer állapotát. A programozás történhet létra (ladder) módban, ahol akár 120 programsor is definiálható, vagy FBD (Function Block Diagram) programozással, ahol 200 sort is létrehozhatsz.
A Zelio Logic SR2PACKFU kiemelkedő műszaki jellemzői közé tartozik a 6-90 ms közötti ciklusidő, a 10 éves adatmentési idő 25°C-on, valamint a beépített óra, amely pontos időzítést tesz lehetővé. A program memóriát minden bekapcsoláskor ellenőrzi a rendszer, így maximális biztonságot nyújt. A tápfeszültség határok 85-264V között mozognak, és a készülék 50/60 Hz frekvenciával működik. A maximális áramfelvétel 30 mA 240V esetén, illetve 80 mA 100V esetén (bővítés nélkül), míg a teljesítményfelvétel 7 VA bővítés nélkül.
A relé kimenetek rendkívül tartósak, 10 millió mechanikai kapcsolási ciklust bírnak, és elektromos tartósságuk is kiemelkedő: AC-12 esetén 500000 ciklus 230V, 1,5A mellett; AC-15 esetén 500000 ciklus 230V, 0,9A mellett; DC-12 esetén 500000 ciklus 24V, 1,5A mellett; és DC-13 esetén 500000 ciklus 24V, 0,6A mellett. A kimeneti feszültség határok 5-30V DC vagy 24-250V AC között lehetnek. A kapcsolási kapacitás minimum 10 mA 12V-nál, és a NO (normally open) relé kimenetek 8A termikus áramot bírnak el mind a 4 kimenetre vonatkozóan.
A készülék védelmi besorolása a terminál blokk esetében IP20, míg az előlap IP40 védelemmel rendelkezik az IEC 60529 szabvány szerint. A működési hőmérséklet-tartomány -20°C és +55°C között van, nem szellőztetett burkolatban pedig -20°C és +40°C között. A tárolási hőmérséklet -40°C és +70°C között lehet. A maximális üzemi magasság 2000 méter, szállítási magasság pedig 3048 méter. A relatív páratartalom maximum 95% lehet, de kondenzáció vagy csepegő víz nélkül.
Schneider Electric Zelio Logic SR2PACKFU műszaki adatok
Fő jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Kompakt discovery pack
Discrete bemenetek száma: 8
Kimenetek száma: 4 relé
Készlet tartalma
SR2B121FU intelligens relé
SR2USB01 kábel PC-hez való csatlakozáshoz
I/O és kijelző
Be-/kimenetek száma: 12
Helyi kijelző: Van
Vezérlési séma sorok száma: 120 létra programozással, 0...200 FBD programozással
Teljesítmény
Ciklusidő: 6...90 ms
Biztonsági mentési idő: 10 év 25°C-on
Óra drift: 12 perc/év 0...55°C-on, 6 mp/hónap 25°C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Tápellátás
Névleges tápfeszültség: 100...240 V
Tápfeszültség határok: 85...264 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 30 mA 240 V-nál (bővítés nélkül), 80 mA 100 V-nál (bővítés nélkül)
Teljesítményfelvétel: 7 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Bemenet
Discrete bemeneti feszültség: 100...240 V AC
Discrete bemeneti áram: 0,6 mA
Discrete bemeneti frekvencia: 47...53 Hz, 57...63 Hz
Garantált 1-es állapot feszültség: >= 79 V Discrete bemenetnél
Garantált 0-s állapot feszültség: <= 40 V Discrete bemenetnél
Garantált 1-es állapot áram: >= 0,17 mA (Discrete bemenet)
Garantált 0-s állapot áram: <= 0,5 mA (Discrete bemenet)
Bemeneti impedancia: 350 kOhm Discrete bemenetnél
Kimenet
Kimeneti feszültség határok: 5...30 V DC (relé kimenet), 24...250 V AC
Érintkező típus és összetétel: NO relé kimenethez
Kimeneti termikus áram: 8 A mind a 4 kimenethez relé kimenet esetén
Elektromos tartósság: AC-12: 500000 ciklus 230 V, 1,5 A relé kimenethez, AC-15: 500000 ciklus 230 V, 0,9 A relé kimenethez, DC-12: 500000 ciklus 24 V, 1,5 A relé kimenethez, DC-13: 500000 ciklus 24 V, 0,6 A relé kimenethez
Kapcsolási kapacitás: >= 10 mA 12 V-nál (relé kimenet)
Működési frekvencia: 0,1 Hz (terheléskor) relé kimenethez, 10 Hz (terhelés nélkül) relé kimenethez
Mechanikai tartósság: 10000000 ciklus relé kimenethez
Válaszidő
50 ms létra programozással (0-ról 1-es állapotra) Discrete bemenetnél
50 ms létra programozással (1-es állapotról 0-ra) Discrete bemenetnél
50...255 ms FBD programozással (0-ról 1-es állapotra) Discrete bemenetnél
50...255 ms FBD programozással (1-es állapotról 0-ra) Discrete bemenetnél
10 ms (0-ról 1-es állapotra) relé kimenethez
5 ms (1-es állapotról 0-ra) relé kimenethez
Környezeti feltételek
IP védettségi fokozat: IP20 (terminál blokk), IP40 (előlap)
Környezeti hőmérséklet működés közben: -20...40°C nem szellőztetett burkolatban, -20...55°C
Tárolási hőmérséklet: -40...70°C
Üzemi magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
Tanúsítványok
GOST, CSA, UL, C-Tick, GL
