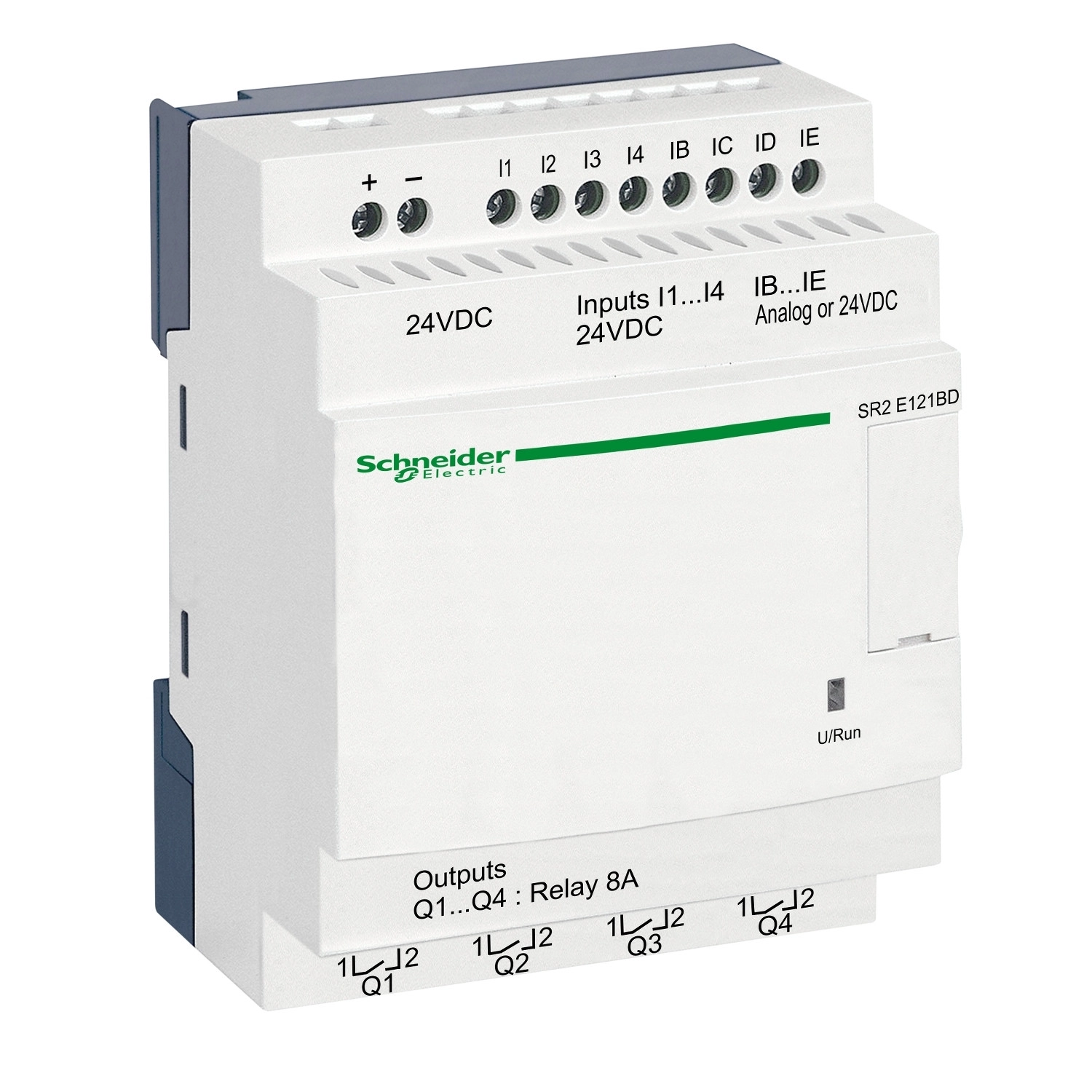

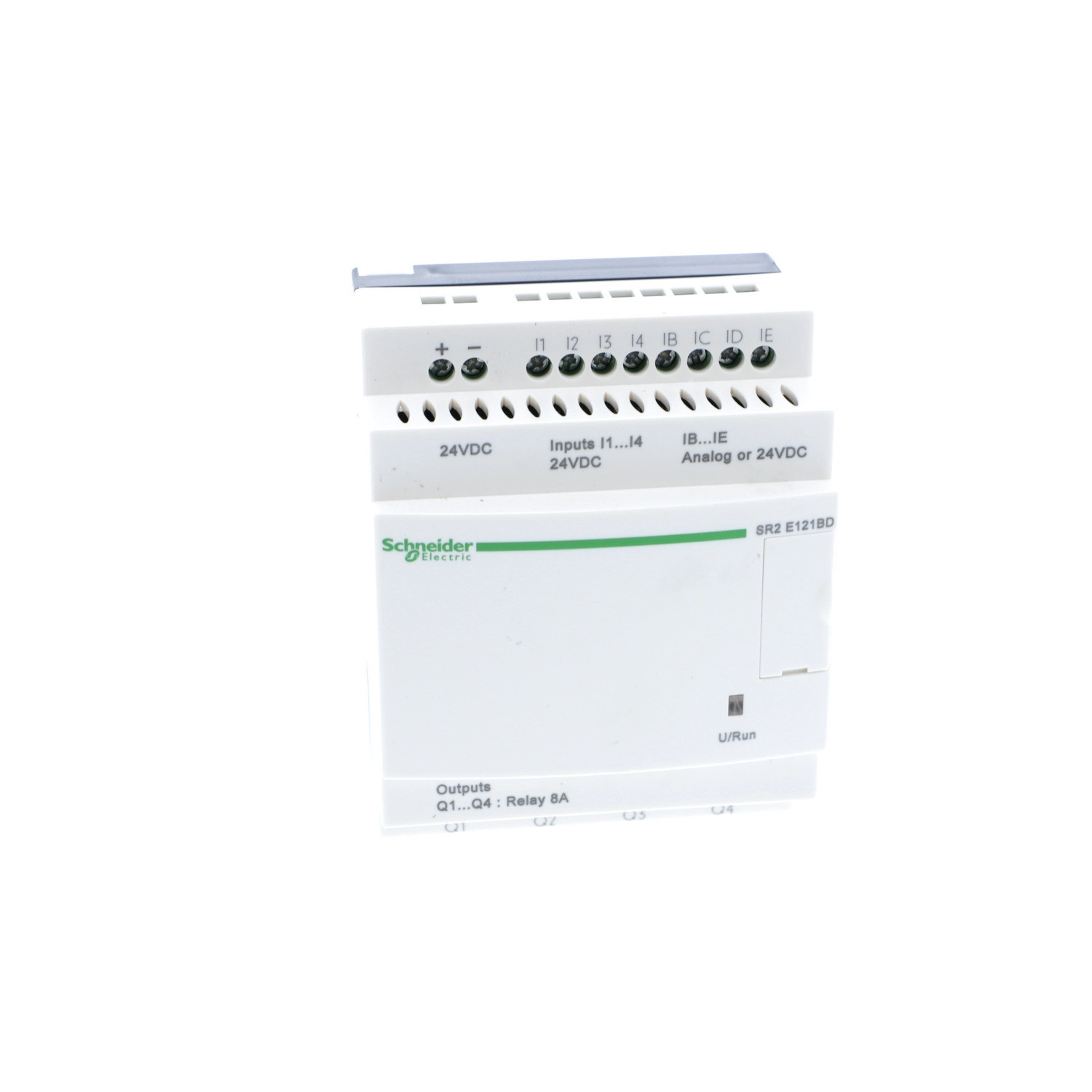

A Schneider Electric Zelio Logic SR2E121BD kompakt programozható reléje egy rendkívül sokoldalú automatizálási megoldás ipari és épületgépészeti alkalmazásokhoz. Ez a 24 V DC tápfeszültségű készülék 12 be-/kimeneti ponttal rendelkezik, amelyek optimális rugalmasságot biztosítanak a kisebb vezérlési feladatok megoldásához.
A SR2E121BD modell 8 diszkrét bemenetet kínál, amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak. A bemenetek közül 4 analóg bemenetként is konfigurálható (IB...IG), így a készülék képes hőmérséklet érzékelőket (NTC 10k, NTC 1000k, KTY81, Pt 500) vagy 0-10V-os jelszintű analóg érzékelőket fogadni. Az analóg bemenetek 8 bites felbontással (39 mV) rendelkeznek és képesek akár 10 méter távolságban lévő érzékelőkkel is kommunikálni árnyékolt kábel használatával. A diszkrét bemenetek 1 kHz-es számlálási frekvenciára képesek és kompatibilisek a háromvezetékes PNP típusú közelítéskapcsolókkal.
A kimeneti oldalt 4 relés kimenet alkotja, amelyek egyenként 8 A terhelőáramot biztosítanak. A relék érintkezői NO (záró) típusúak, és az AC terhelések esetén 24-250 V AC, míg DC terhelések esetén 5-30 V DC feszültségtartományban használhatók. A relék kiemelkedő elektromos élettartammal rendelkeznek: AC-12 üzemmódban 500 000 kapcsolási ciklust garantálnak 230 V és 1,5 A terhelés mellett. Ez a magas kapcsolási élettartam biztosítja a készülék hosszú távú megbízhatóságát ipari környezetben is.
A SR2E121BD programozása rendkívül rugalmas, támogatja mind a létradiagramos (ladder), mind a funkciótömbös (FBD) programozást. Létradiagrammal maximum 240, míg FBD programozással akár 500 programsort is létrehozhat. A készülék 6-90 ms közötti ciklusidővel dolgozik, és minden bekapcsoláskor automatikusan ellenőrzi a programmemóriát. A beépített valósidejű órának köszönhetően időfüggő vezérlési feladatok is könnyen megvalósíthatók. Az óra 25°C-on 6 s/hónap, 0-55°C között pedig 12 perc/év pontossággal rendelkezik. Az időbeállítások megőrzéséről a 10 éves backup idő gondoskodik.

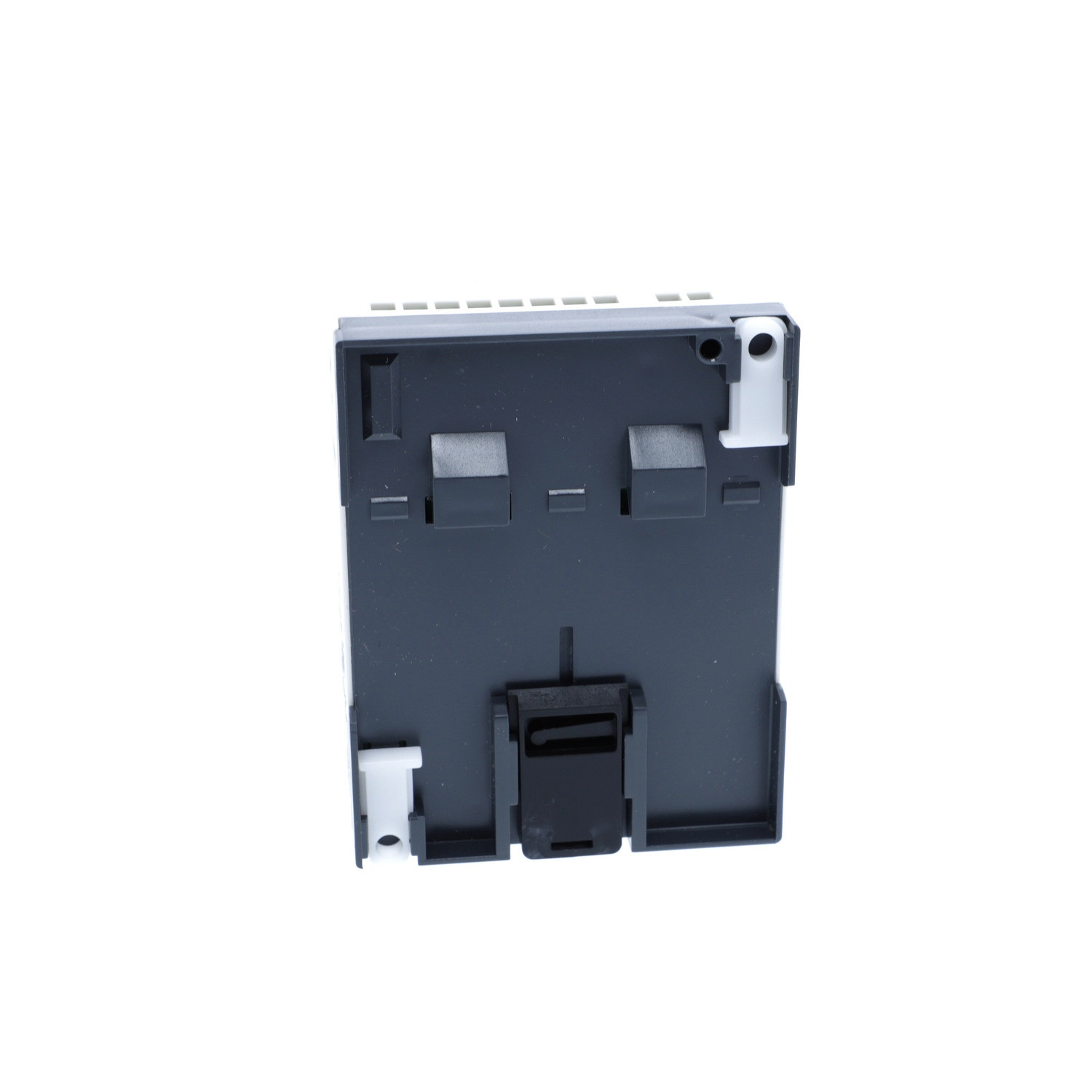

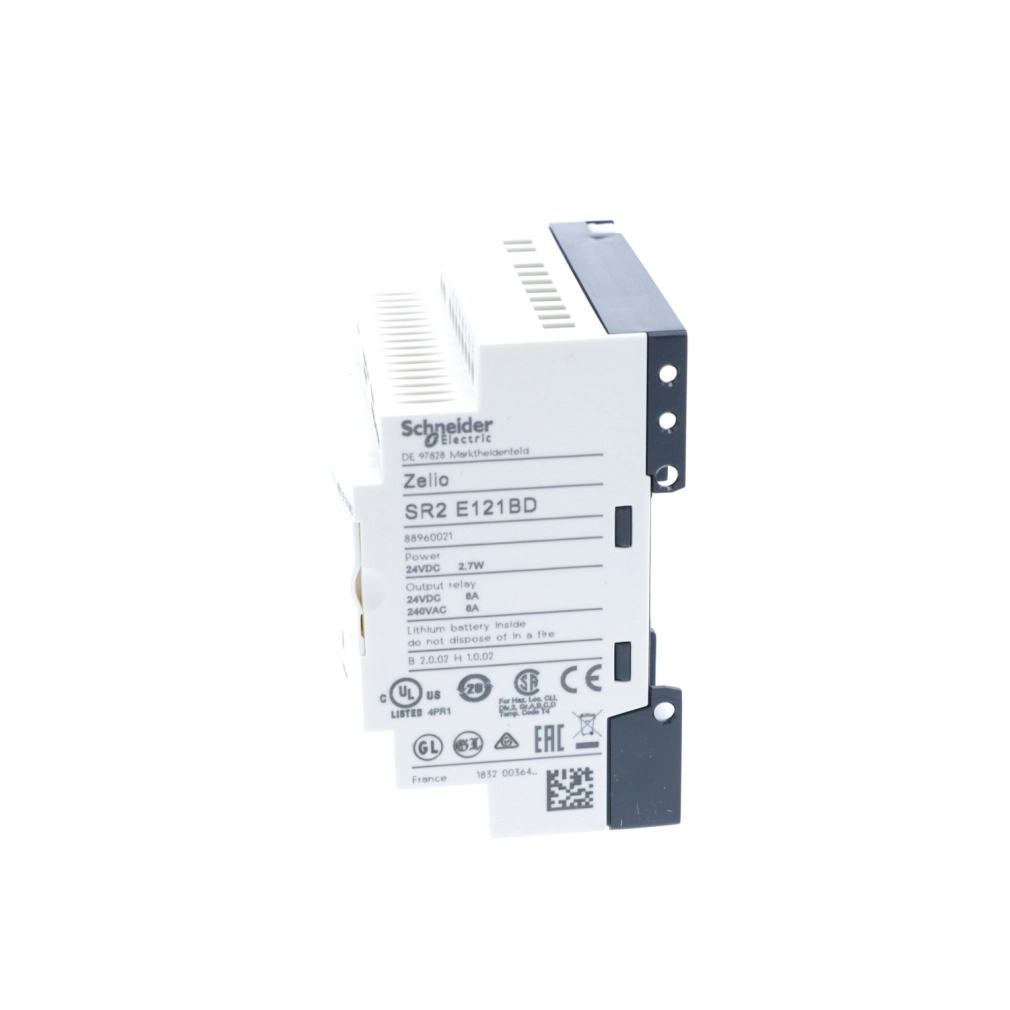

Telepítése egyszerű, 35 mm-es DIN sínre vagy csavarozással közvetlenül szerelhető. A készülékház kompakt méretű (59,5 x 90 x 71,2 mm), előlapja IP40, a csatlakozók IP20 védelemmel rendelkeznek. Csatlakoztatása csavaros sorkapcsokkal történik, amelyek 0,2-2,5 mm² keresztmetszetű tömör, sodort vagy érvéghüvelyes vezetékeket fogadnak. A készülék széles üzemi hőmérséklet-tartománya (-20...55°C) és a kiváló zavartűrés (megfelel az IEC 61000 szabványcsalád előírásainak) biztosítja a megbízható működést még szélsőséges ipari környezetben is. A Schneider Electric SR2E121BD rendelkezik a szükséges nemzetközi tanúsítványokkal (GL, CSA, UL, GOST, C-Tick), így világszerte alkalmazható különböző ipari projektekben.
Schneider Electric Zelio Logic - SR2E121BD műszaki adatok
Főbb jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Kompakt smart relé
Kijelző: Nincs
Programozás: Létradiagramos programozás: 0...240 sor, FBD programozás: 0...500 sor
Ciklusidő: 6...90 ms
Tápellátás és védelem
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 19,2...30 V
Maximális áramfelvétel: 100 mA (bővítés nélkül)
Teljesítményfelvétel: 3 W bővítés nélkül
Fordított polaritás elleni védelem: Van
Bemenetek
Diszkrét bemenetek száma: 8 (IEC 61131-2 Type 1 szabványnak megfelelően)
Diszkrét bemenet típusa: Rezisztív
Diszkrét bemenet feszültsége: 24 V DC
Diszkrét bemeneti áram: 4 mA
Számlálási frekvencia: 1 kHz diszkrét bemenethez
Bemeneti impedancia: 12 kOhm (IB...IG analóg vagy digitális bemenetekhez), 7.4 kOhm (I1...IA és IH...IR digitális bemenetekhez)
Bemenet kompatibilitás: 3-vezetékes PNP közelítéskapcsolókhoz
Analóg bemenetek
Analóg bemenetek száma: 4
Analóg bemenet típusa: Common mode
Analóg bemeneti tartomány: 0...24 V / 0...10 V
Hőmérséklet érzékelő típusok: NTC 10k (25 °C), NTC 1000k (25 °C), KTY81 210/220/221/222/250, Pt 500
Maximális megengedett feszültség: 30 V analóg bemenet esetén
Analóg bemenet felbontása: 8 bit
LSB érték: 39 mV analóg bemeneti áramkörnél
Konverziós pontosság: +/- 5% (25 °C), +/- 6.2% (55 °C) analóg bemeneti áramkörnél
Ismétlési pontosság: +/- 2% (55 °C) analóg bemeneti áramkörnél
Kimenetek
Kimenetek száma: 4 relé
Kimeneti feszültség határok: 24...250 V AC, 5...30 V DC (relés kimenet)
Érintkezők típusa: NO (záró) relé kimeneteknél
Kimeneti termikus áram: 8 A mind a 4 kimenetre (relés kimenet)
Elektromos élettartam: AC-12: 500000 ciklus 230V, 1.5A esetén; DC-12: 500000 ciklus 24V, 1.5A esetén (IEC 60947-5-1 szerint)
Kapcsolási teljesítmény: >= 10 mA 12 V-nál (relé kimenet)
Működési frekvencia: 0.1 Hz (névleges terhelésnél), 10 Hz (terhelés nélkül) relés kimenet esetén
Mechanikai élettartam: 10000000 ciklus relés kimenet esetén
Időzítési jellemzők
Biztonsági mentési idő: 10 év 25 °C-on
Óradrift: 12 perc/év 0...55 °C tartományban, 6 s/hónap 25 °C-on
Válaszidők: 10 ms (0-ról 1-re váltás), 5 ms (1-ről 0-ra váltás) relé kimenetnél
Mechanikai és környezeti adatok
IP védettség: IP20 (csatlakozó blokk), IP40 (előlap) az IEC 60529 szerint
Környezeti működési hőmérséklet: -20...40 °C (nem szellőztetett burkolatban), -20...55 °C
Tárolási hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
Csatlakozások
Csatlakozók: Csavaros sorkapcsok, 0.2...2.5 mm² vezeték keresztmetszetekhez
Meghúzási nyomaték: 0.5 Nm
Szabványok és tanúsítványok
Túlfeszültség kategória: III az IEC 60664-1 szerint
Szennyezési fok: 2 az IEC 61131-2 szerint
Termék tanúsítványok: GL, CSA, UL, GOST, C-Tick
