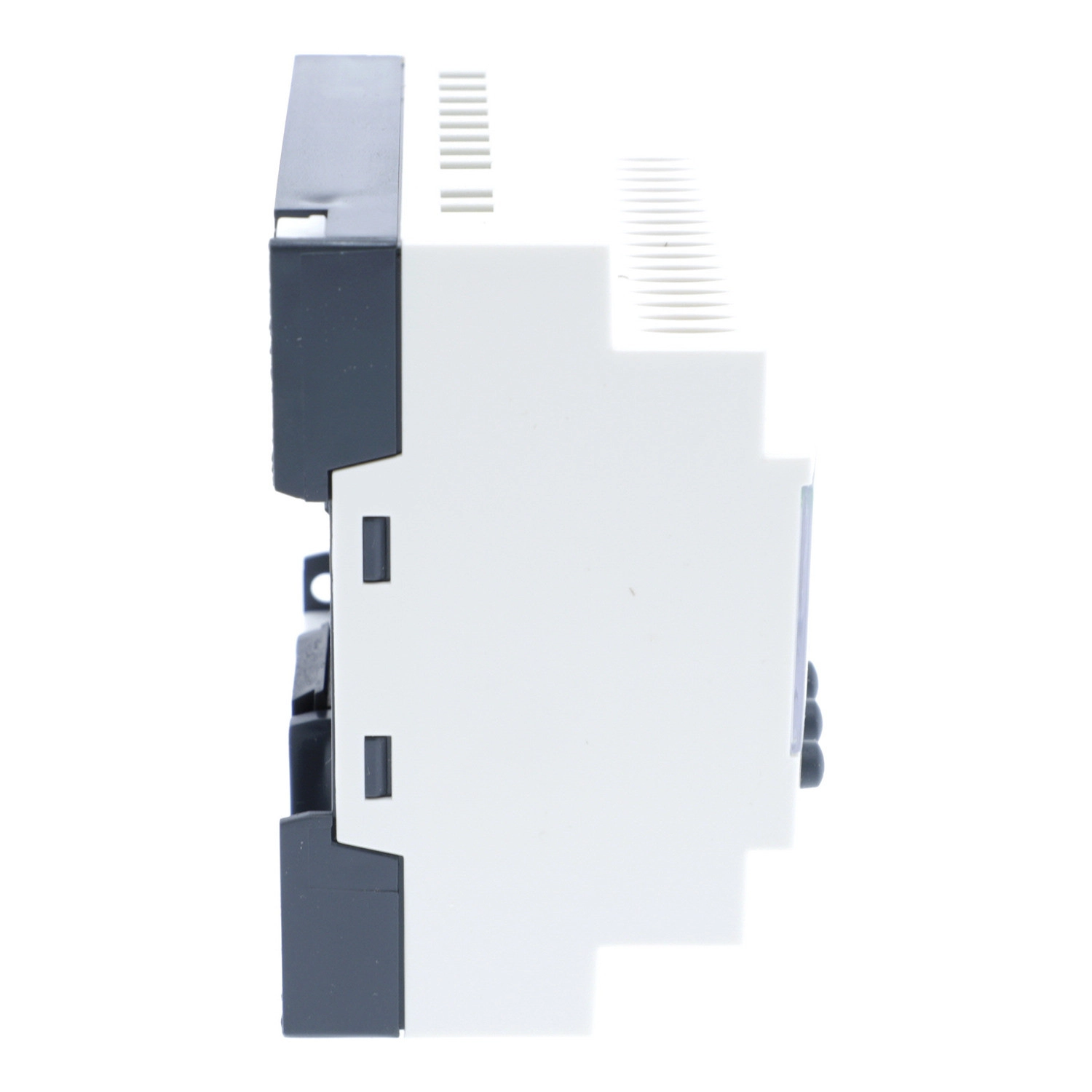

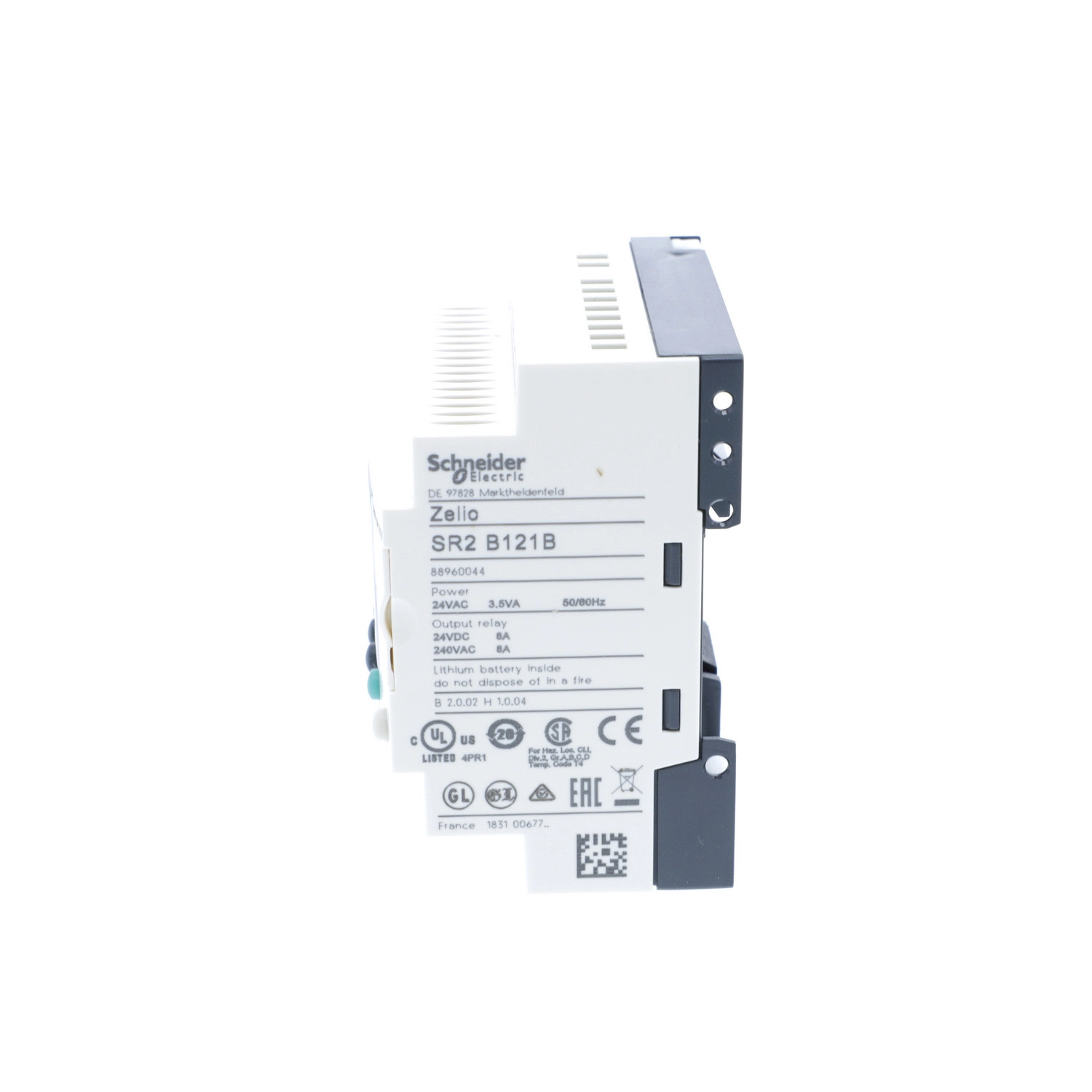

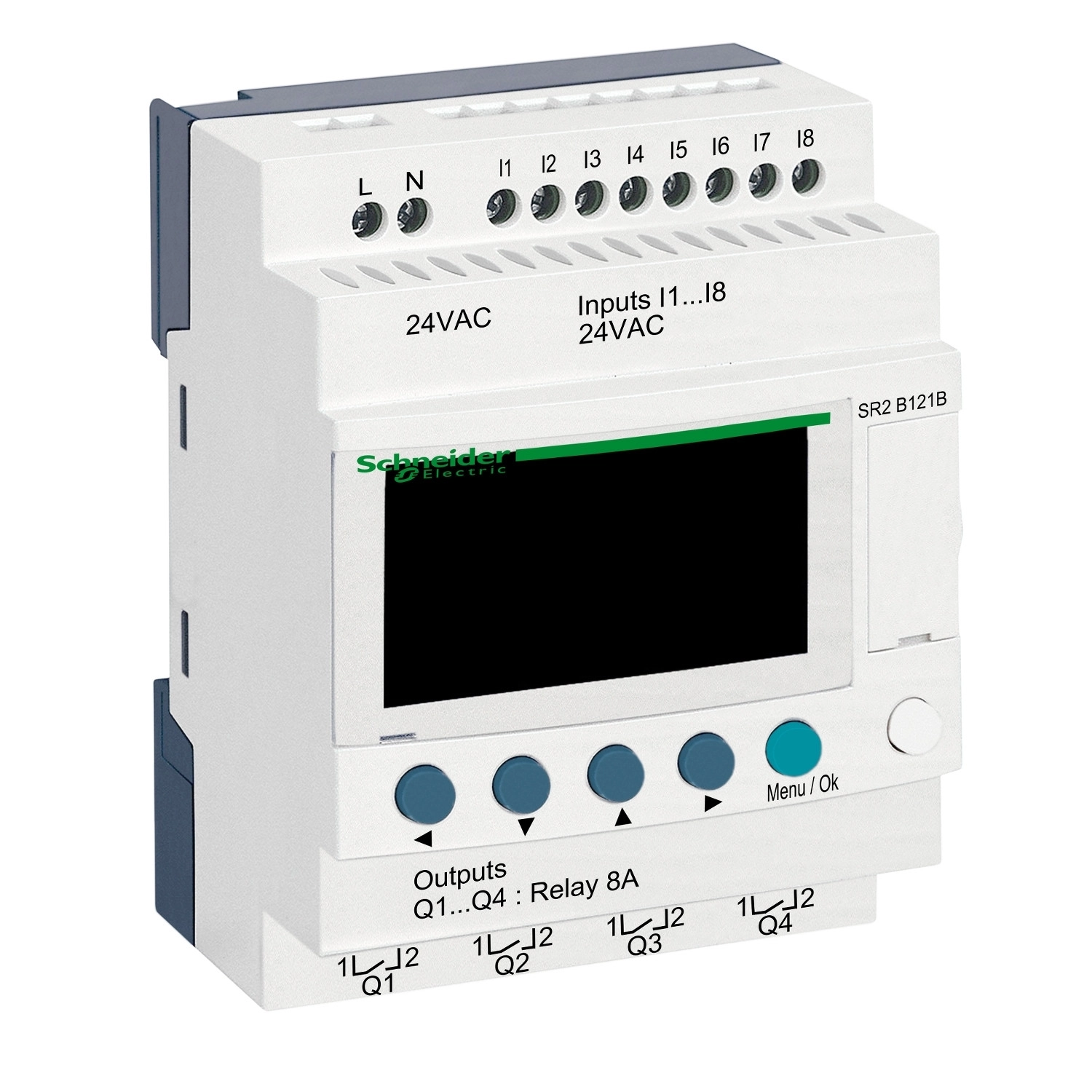

A Schneider Electric Zelio Logic SR2B121B egy kompakt, 24 V AC tápfeszültségű programozható okosrelé, amely ideális választás kisebb automatizálási feladatokhoz, ahol rugalmas és egyszerű vezérlési megoldásra van szükség. A Zelio Logic termékcsalád ezen tagja tökéletesen alkalmazható különféle ipari és épületautomatizálási feladatok ellátására, ahol nem indokolt egy teljes értékű PLC rendszer telepítése, mégis szükség van programozható logikai funkcionalitásra.

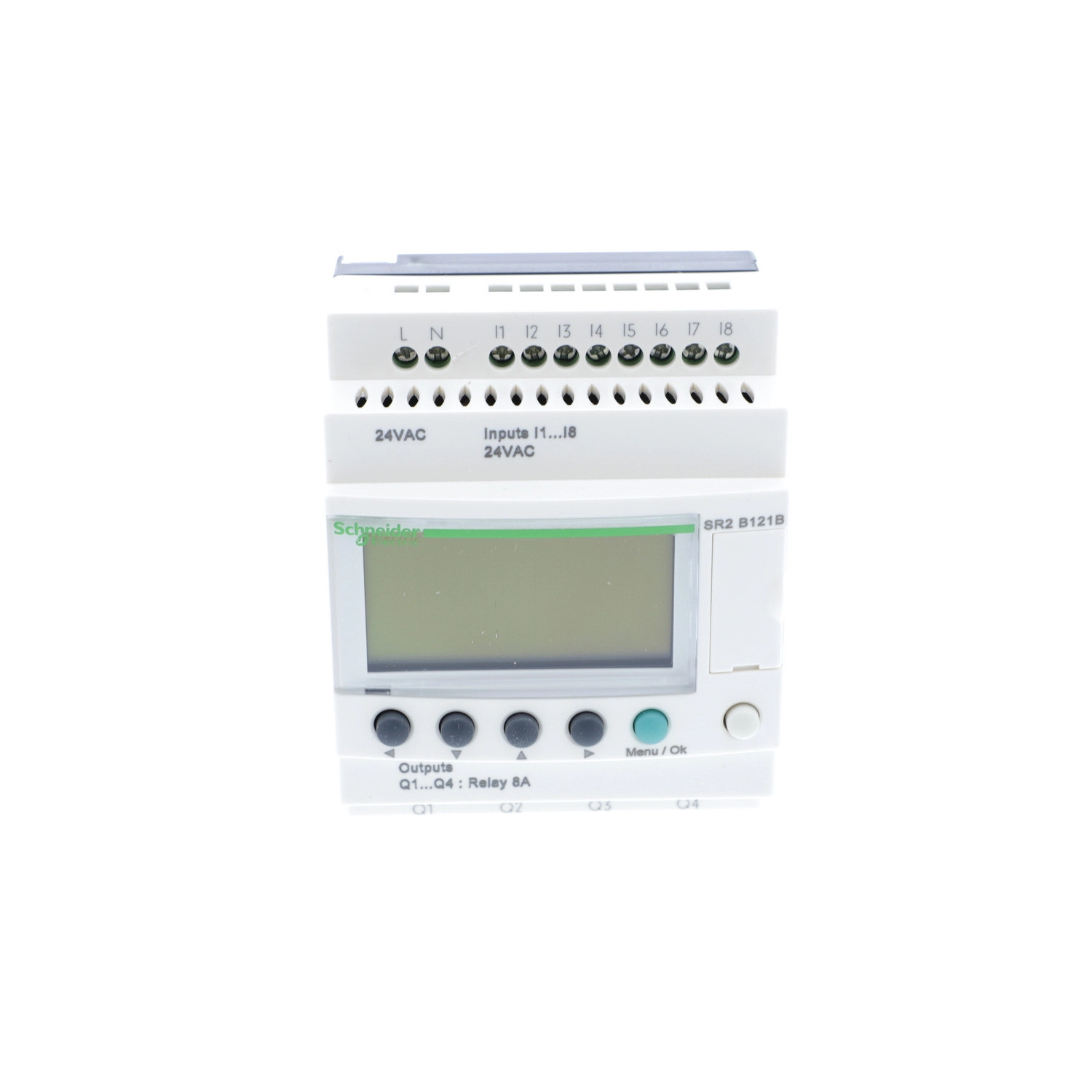

A SR2B121B modell 12 be/kimeneti ponttal rendelkezik: 8 diszkrét bemenettel és 4 relés kimenettel. A készülék 24 V AC névleges tápfeszültségen működik (határértékek: 20,4-28,8 V), és beépített valós idejű órával rendelkezik, amely időzítéssel kapcsolatos feladatokra, valamint naptárfüggő vezérlésekre használható. A beépített LCD kijelző segítségével közvetlenül a készüléken is nyomon követhető a program működése, valamint elvégezhetők az alapvető beállítások és módosítások anélkül, hogy számítógéphez kellene csatlakoztatni.
Programozási szempontból rendkívül rugalmas: ladder (létradiagram) programozással 0-240 vezérlési sorból, FBD (Function Block Diagram) programozással pedig 0-500 sorból álló vezérlőprogram készíthető. A 6-90 ms közötti ciklusideje biztosítja a megfelelő reakcióidőt a legtöbb alkalmazásban. Adatmegőrzési képessége kiemelkedő, 25°C-on akár 10 évig is megőrzi a programot áramkimaradás esetén, az óra pontosságában pedig mindössze évi 12 perc vagy havi 6 másodperc eltérés jelentkezhet. A készülék minden bekapcsoláskor automatikusan ellenőrzi a programmemóriát a biztonságos működés érdekében.
A SR2B121B diszkrét bemeneteinek feszültsége 24 V AC, 4,4 mA árammal. Az 1-es logikai szint >= 14 V esetén, míg a 0-ás logikai szint <= 5 V esetén garantált. A bemeneti impedancia 4,6 kOhm. A relés kimenetek 5-30 V DC vagy 24-250 V AC feszültségtartományban használhatók, és akár 8 A terhelőáramot is képesek kapcsolni. A kapcsolási élettartam AC-12 üzemmódban 230 V, 1,5 A terhelésnél 500.000 ciklus, DC-12 üzemmódban 24 V, 1,5 A terhelésnél szintén 500.000 ciklus. Mechanikai élettartama imponáló, akár 10.000.000 kapcsolási ciklus is elérhető a relés kimenetekkel.

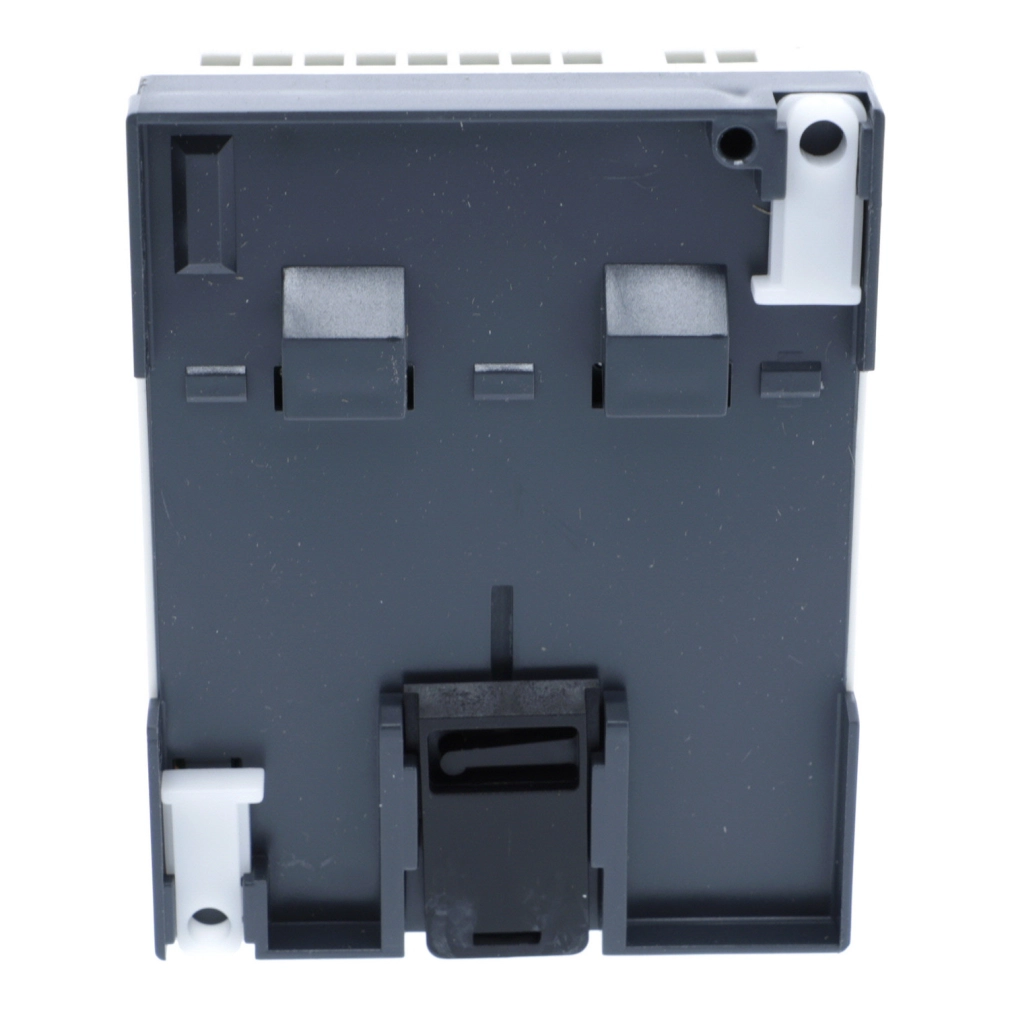

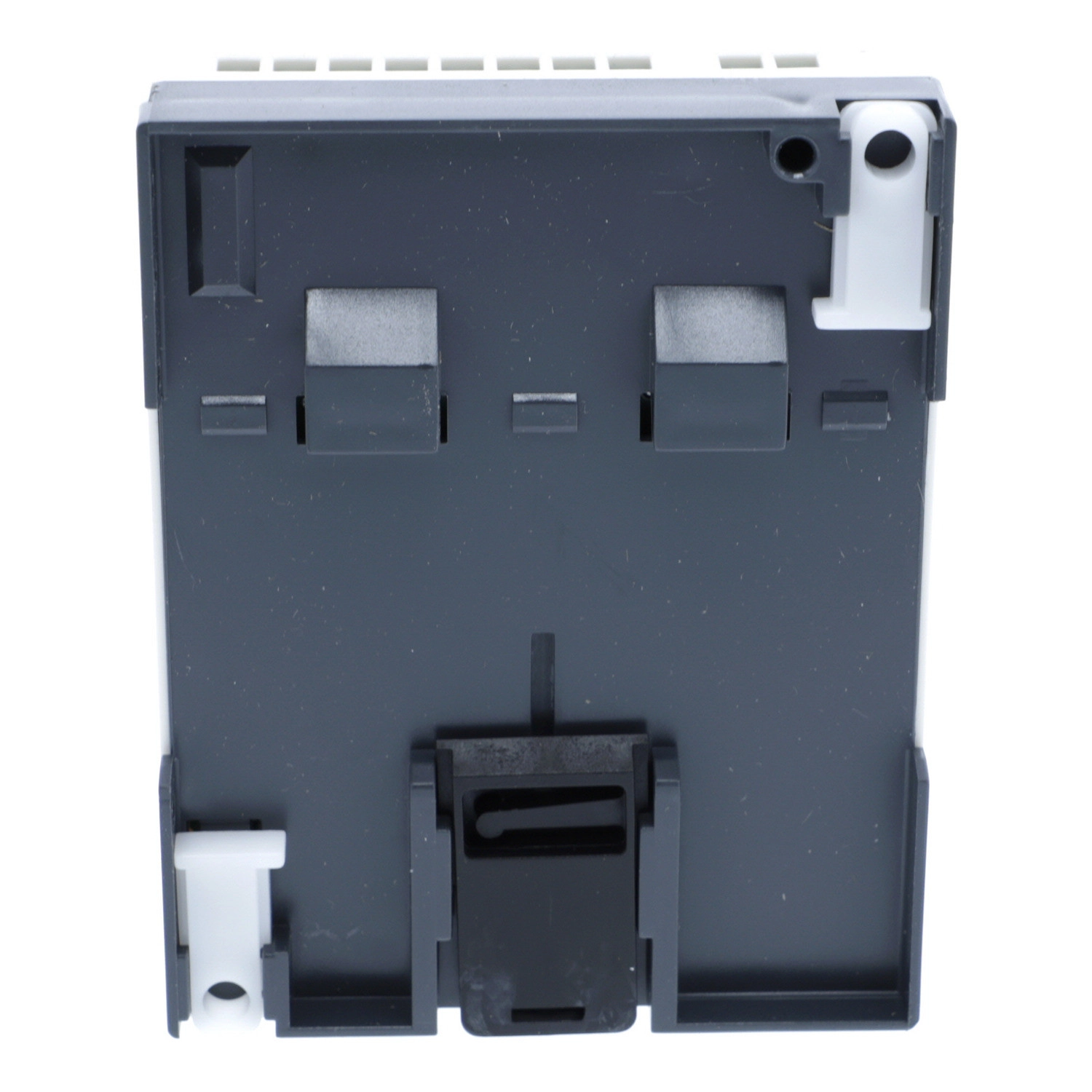

A készülék telepítése rendkívül egyszerű, 35 mm-es DIN sínre pattintható, vagy csavarozással is rögzíthető a beépített, kihajtható rögzítőfülek segítségével. A csatlakozások csavaros sorkapcsokkal történnek, amelyek különböző keresztmetszetű vezetékek bekötését teszik lehetővé (0,2-2,5 mm²). A készülékház védettsége frontoldalon IP40, a sorkapocsrészen IP20. Működési hőmérséklet-tartománya széles: szellőztetett környezetben -20°C és 55°C között, szellőzés nélküli zárt dobozban -20°C és 40°C között használható. A relatív páratartalom értéke nem haladhatja meg a 95%-ot (kondenzáció és csepegő víz nélkül).
Schneider Electric Zelio Logic - SR2B121B - programozható relé, kompakt, LCD kijelző, 8 DI, 4 DO relés, belső órával, 24 VAC műszaki adatok
Fő jellemzők
Termékcsalád: Zelio Logic
Termék típusa: Kompakt programozható relé
Kiegészítő jellemzők
Helyi kijelző: Beépített LCD
Vezérlőprogram hossza: 0...240 sor létradiagram (ladder) programozással, 0...500 sor FBD programozással
Ciklusidő: 6...90 ms
Adatmentési idő: 10 év 25°C-on
Óra pontossága: 12 perc/év 0...55°C között, 6 másodperc/hónap 25°C-on
Ellenőrzések: Programmemória ellenőrzése minden bekapcsoláskor
Tápellátás
Névleges tápfeszültség: 24 V AC
Tápfeszültség határértékek: 20,4...28,8 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 145 mA (bővítés nélkül)
Teljesítményfelvétel: 4 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Védelmi típus: Sorkapocs-felcserélés elleni védelem (a vezérlési utasítások nem hajtódnak végre)
Bemenetek
Diszkrét bemenetek száma: 8
Bemeneti feszültség: 24 V AC
Bemeneti áram: 4,4 mA
Bemeneti frekvencia: 47...63 Hz
1-es állapot feszültsége: >= 14 V
0-ás állapot feszültsége: <= 5 V
1-es állapot árama: >= 2 mA
0-ás állapot árama: <= 0,5 mA
Bemeneti impedancia: 4,6 kOhm
Kimenetek
Kimenetek száma: 4 relés
Kimeneti feszültség határértékek: 5...30 V DC vagy 24...250 V AC
Érintkező típusa: NO (alaphelyzetben nyitott)
Kimeneti hőáram: 8 A minden kimenethez
Elektromos élettartam: AC-12: 500000 ciklus 230 V, 1,5 A-nél (IEC 60947-5-1 szerint), AC-15: 500000 ciklus 230 V, 0,9 A-nél, DC-12: 500000 ciklus 24 V, 1,5 A-nél, DC-13: 500000 ciklus 24 V, 0,6 A-nél
Kapcsolási képesség: >= 10 mA 12 V-nál
Működési frekvencia: 0,1 Hz névleges áramnál, 10 Hz terhelés nélkül
Mechanikai élettartam: 10000000 ciklus
Válaszidő
Diszkrét bemenet: 50 ms létradiagram programozással (0→1 és 1→0 állapotváltás), 50...255 ms FBD programozással
Relé kimenet: 10 ms (0→1 állapotváltás), 5 ms (1→0 állapotváltás)
Csatlakozások
Sorkapocs típus: Csavaros sorkapcsok, 0,2...2,5 mm² (AWG 24...14) különböző vezetékkonfigurációkkal
Meghúzási nyomaték: 0,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (előlap)
Működési hőmérséklet: -20...40°C szellőzés nélküli dobozban, -20...55°C normál körülmények között
Tárolási hőmérséklet: -40...70°C
Üzemi magasság: 2000 m
Relatív páratartalom: 95% (kondenzáció és csepegő víz nélkül)
Tanúsítványok
Termék tanúsítványok: C-Tick, CSA, GL, UL, GOST
Megfelelőség: EMC direktíva (IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2), Kisfeszültségű direktíva (IEC 61131-2)
