Schneider Electric Zelio Logic

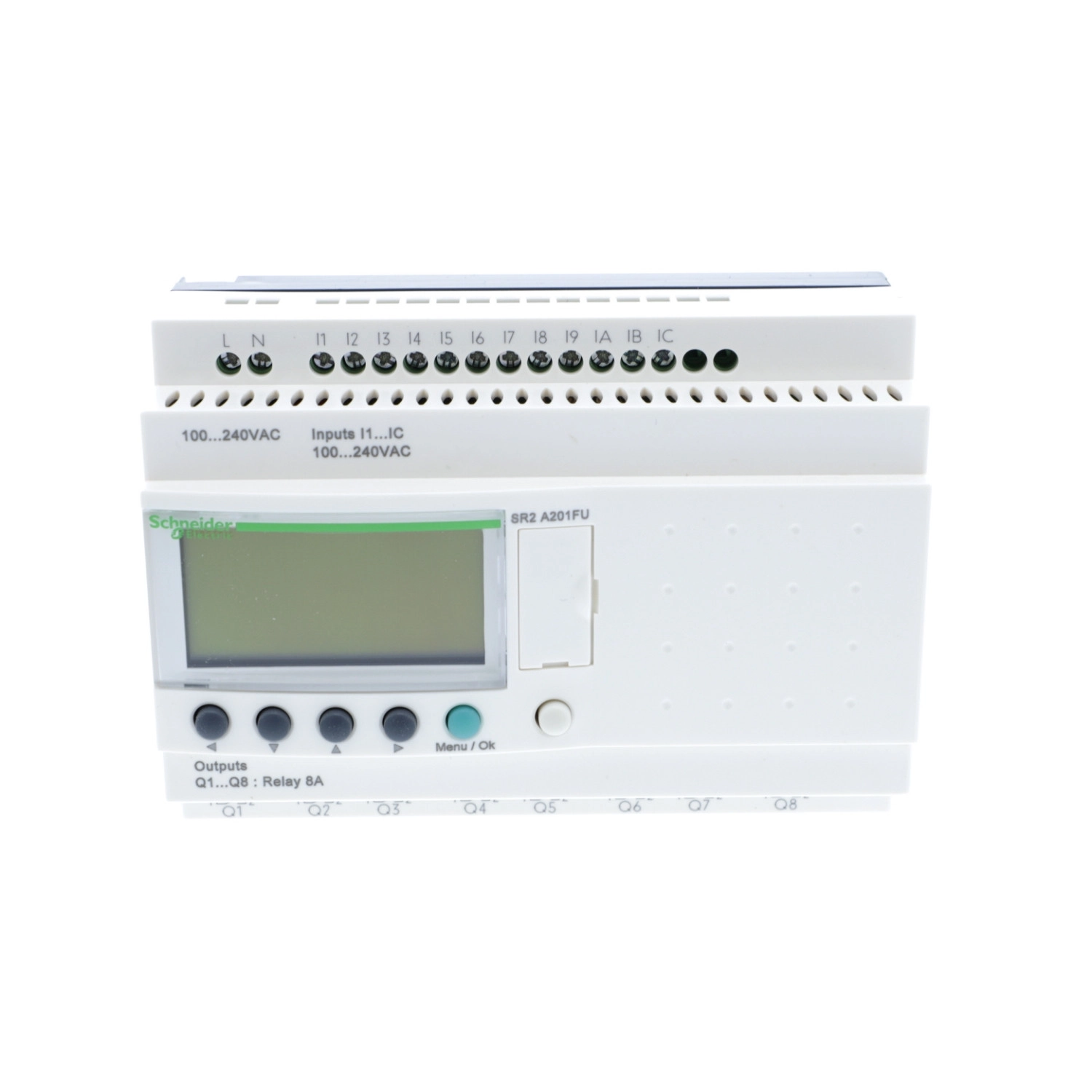

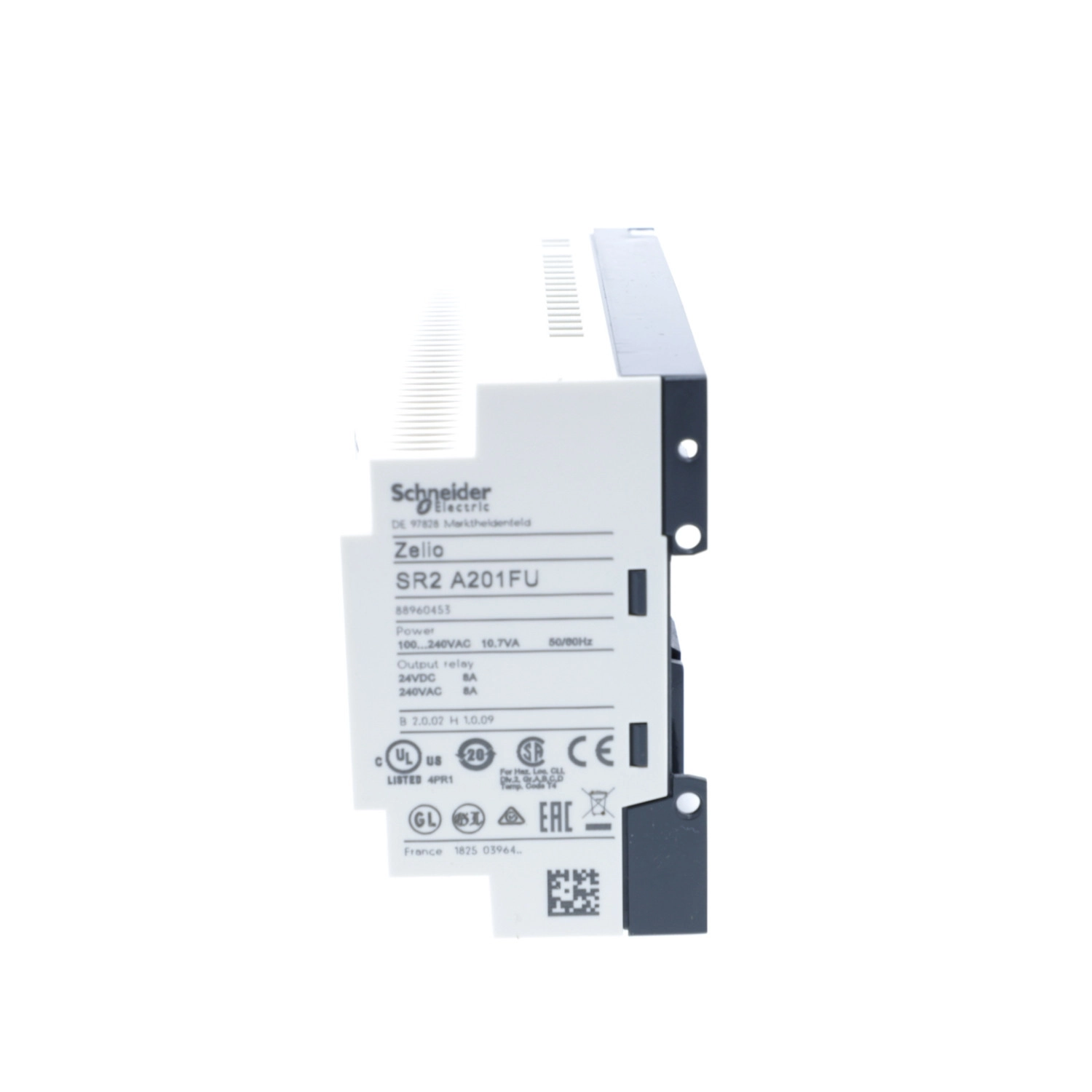

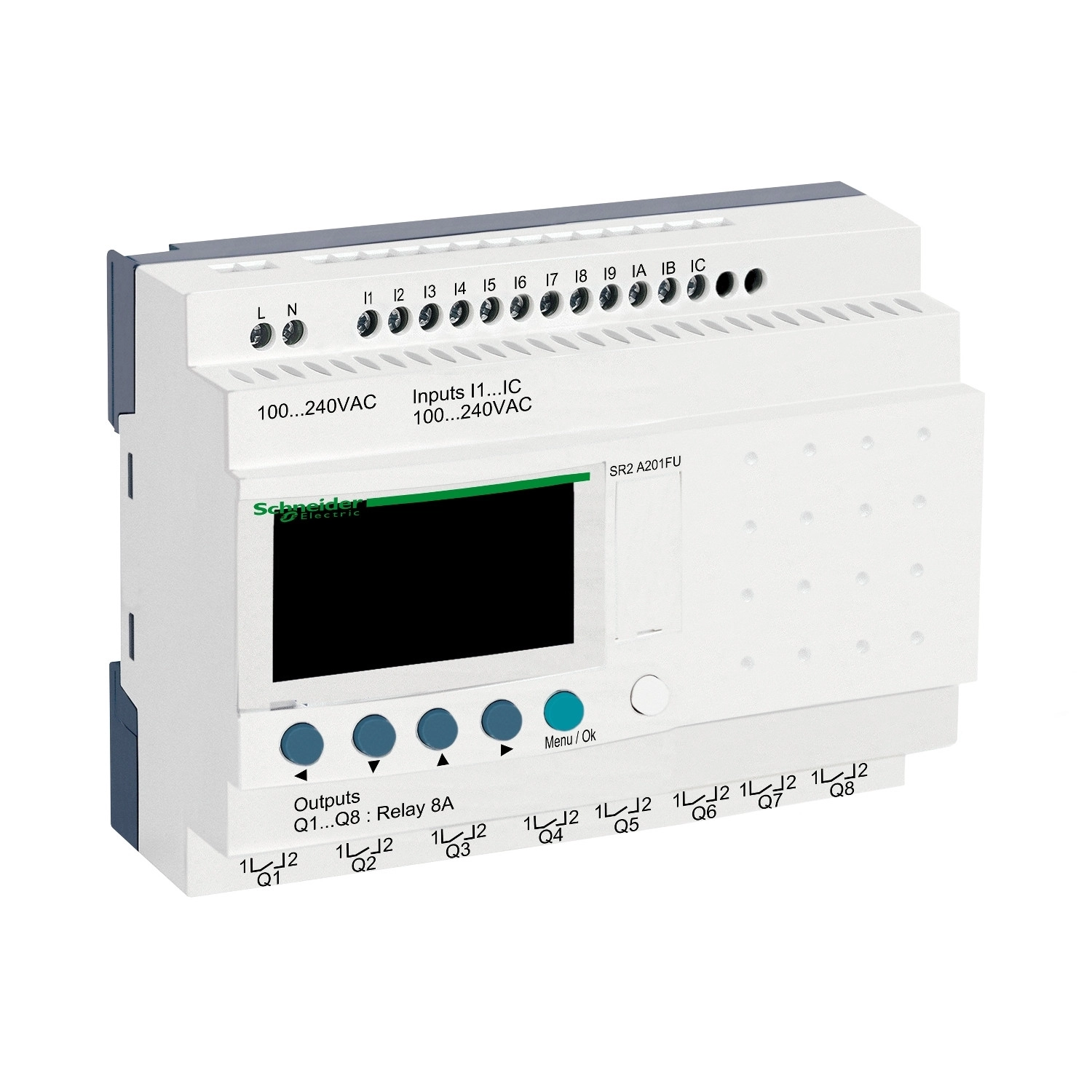

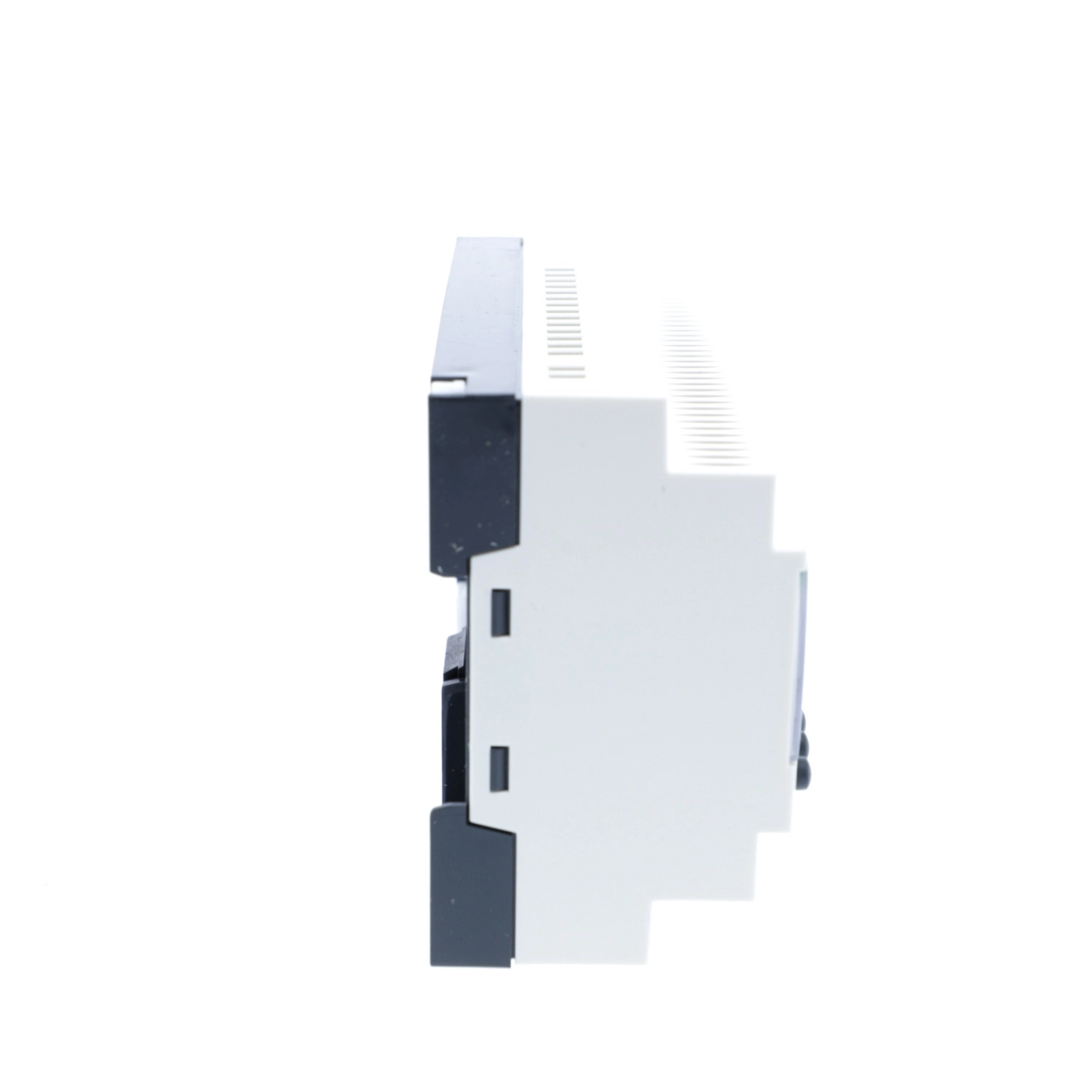

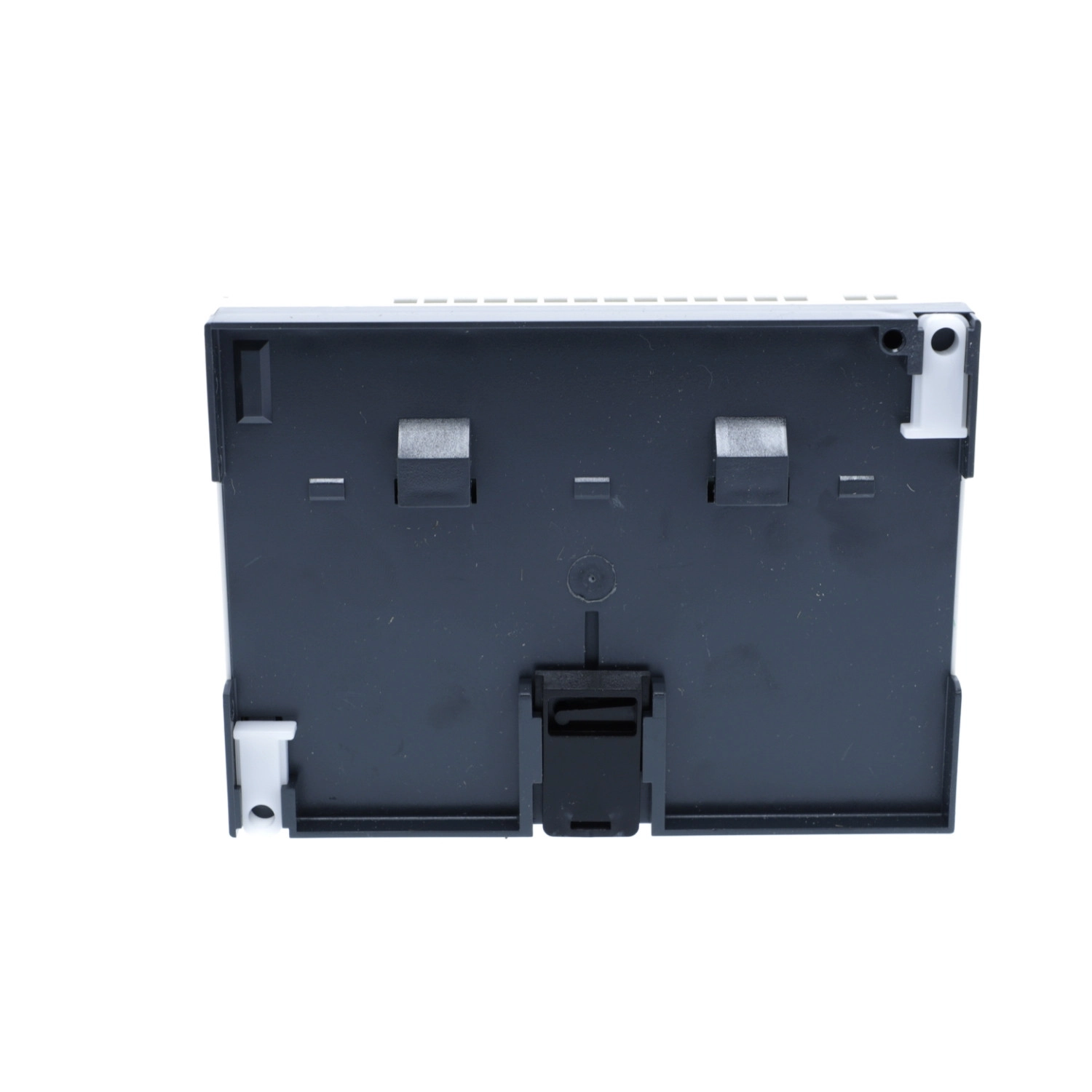

Name: Schneider Electric Zelio Logic - SR2A201FU - programozható relé, kompakt, LCD kijelző, 12 DI, 8 DO relés, 230 VAC
Brand: Schneider Electric
SKU: 3389110549447
Price: 94508 HUF
Availability: InStock

A Schneider Electric Zelio Logic SR2A201FU egy rendkívül sokoldalú kompakt okosrelé, amely ideális választás kisebb automatizálási feladatok megoldására, ahol a költséghatékonyság és a rugalmasság egyaránt fontos szempont. Ez a SR2 és SR3 sorozatba tartozó készülék tökéletesen illeszkedik ipari környezetbe, épületautomatizálási rendszerekbe és kisebb gépek vezérléséhez, ahol összesen 20 I/O pont elegendő a vezérlési feladatok ellátására.

A SR2A201FU modell kijelzővel rendelkezik, ami jelentősen megkönnyíti a programozást és az üzemi paraméterek figyelését. A 100-240V AC tápfeszültség-tartománynak köszönhetően rendkívül rugalmasan használható különböző telepítési környezetekben. A készülék 12 digitális bemenettel és 8 relés kimenettel rendelkezik, ami ideálissá teszi kisebb-közepes méretű vezérlési feladatokra. A bemenetek 100-240V AC feszültségtartományban működnek, míg a relés kimenetek 5-30V DC vagy 24-250V AC tartományban használhatók, maximálisan 8A terhelhetőséggel.

Programozási szempontból a Zelio Logic okosrelé rendkívül felhasználóbarát, támogatja mind a létra (ladder), mind a funkciókocka (FBD) programozási nyelveket. Akár 240 vezérlési programsorral programozhatod, ami elegendő a legtöbb alkalmazáshoz. A ciklusidő 6-90 ms között változik a program komplexitásától függően. A készülék beépített memóriavédelemmel rendelkezik, amely minden bekapcsoláskor ellenőrzi a program integritását. A program biztonsági mentési ideje rendkívül hosszú, 25°C-on 10 évig megmarad. A SR2A201FU nem tartalmaz beépített órát, így ha időzítéses funkcióra van szükséged, más modellt érdemes választanod a Zelio Logic családból.

A SR2A201FU modell különösen figyelemre méltó műszaki jellemzői közé tartozik a kiváló elektromos tartósság - az AC-12 konfiguráció esetén 500.000 ciklus 230V, 1,5A terhelésnél, az IEC 60947-5-1 szabványnak megfelelően. A készülék 10 millió mechanikus kapcsolási ciklust képes teljesíteni, ami kiemelkedő értéket jelent a kategóriájában. A termék 1780V szigetelési feszültséggel és 4kV névleges impulzus-állósággal rendelkezik, ami magas szintű védelmet biztosít túlfeszültség esetén. A bemeneti védelem megakadályozza a csatlakozók felcseréléséből eredő károkat (ilyenkor a vezérlési utasítások nem kerülnek végrehajtásra). A készülék IP20 védettségű a csatlakozóblokknál és IP40 védettségű az előlapon, az IEC 60529 szabványnak megfelelően.

Schneider Electric Zelio Logic - SR2A201FU - programozható relé, kompakt, LCD kijelző, 12 DI, 8 DO relés, 230 VAC műszaki adatok

Főbb jellemzők

Termékcsalád: Zelio Logic

Terméktípus: Kompakt okosrelé

Kijelző: Van

Vezérlőprogram sorok száma: 0...240 létra programozással

Műszaki adatok

Ciklusidő: 6...90 ms

Biztonsági mentési idő: 10 év 25°C-on

Óra drift: 12 perc/év 0...55°C-on, 6 s/hónap 25°C-on

Ellenőrzések: Program memória minden bekapcsoláskor

Névleges tápfeszültség: 100...240 V AC

Tápfeszültség határértékek: 85...264 V

Tápfrekvencia: 50/60 Hz

Maximális tápáram: 100 mA 100 V-nál (bővítő nélkül), 50 mA 240 V-nál (bővítő nélkül)

Teljesítményfelvétel VA-ban: 11 VA bővítő nélkül

Szigetelési feszültség: 1780 V

Védelem típusa: Terminálok fordított bekötése ellen (vezérlési utasítások nem kerülnek végrehajtásra)

Bemenetek és kimenetek

Digitális bemenetek száma: 12

Digitális bemenet feszültség: 100...240 V AC

Digitális bemenet áram: 0,6 mA

Digitális bemenet frekvencia: 47...53 Hz, 57...63 Hz

Garantált feszültség 1 állapot: >= 79 V digitális bemenetnél

Garantált feszültség 0 állapot: <= 40 V digitális bemenetnél

Garantált áram 1 állapot: >= 0,17 mA (digitális bemenet)

Garantált áram 0 állapot: <= 0,5 mA (digitális bemenet)

Analóg bemenetek száma: 0

Bemeneti impedancia: 350 kOhm digitális bemenetnél

Kimenetek száma: 8 relé

Kimeneti feszültség határértékek: 5...30 V DC (relé kimenet), 24...250 V AC

Kapcsolási jellemzők

Kontaktus típus és összetétel: NO relé kimenethez

Kimeneti termikus áram: 8 A mind a 8 kimenethez relé kimenet esetén

Elektromos tartósság: AC-12: 500000 ciklus 230 V, 1,5 A relé kimenet esetén az IEC 60947-5-1 szerint

Elektromos tartósság: AC-15: 500000 ciklus 230 V, 0,9 A relé kimenet esetén az IEC 60947-5-1 szerint

Elektromos tartósság: DC-12: 500000 ciklus 24 V, 1,5 A relé kimenet esetén az IEC 60947-5-1 szerint

Elektromos tartósság: DC-13: 500000 ciklus 24 V, 0,6 A relé kimenet esetén az IEC 60947-5-1 szerint

Kapcsolási képesség mA-ben: >= 10 mA 12 V-nál (relé kimenet)

Működési sebesség Hz-ben: 0,1 Hz (Ie esetén) relé kimenethez, 10 Hz (terhelés nélkül) relé kimenethez

Mechanikai tartósság: 10000000 ciklus relé kimenethez

Válaszidők

Válaszidő: 50 ms létra programozással (0 állapotról 1 állapotra) digitális bemenethez

Válaszidő: 50 ms létra programozással (1 állapotról 0 állapotra) digitális bemenethez

Válaszidő: 50...255 ms FBD programozással (0 állapotról 1 állapotra) digitális bemenethez

Válaszidő: 50...255 ms FBD programozással (1 állapotról 0 állapotra) digitális bemenethez

Válaszidő: 10 ms (0 állapotról 1 állapotra) relé kimenethez

Válaszidő: 5 ms (1 állapotról 0 állapotra) relé kimenethez

Környezeti jellemzők

IP védettségi fokozat: IP20 (csatlakozóblokk) az IEC 60529 szerint, IP40 (előlap) az IEC 60529 szerint

Üzemi környezeti hőmérséklet: -20...40°C nem szellőztetett tokozásban az IEC 60068-2-1 és IEC 60068-2-2 szerint

Üzemi környezeti hőmérséklet: -20...55°C az IEC 60068-2-1 és IEC 60068-2-2 szerint

Tárolási környezeti hőmérséklet: -40...70°C

Üzemi magasság: 2000 m

Maximum szállítási magasság: 3048 m

Relatív páratartalom: 95% lecsapódás vagy csepegő víz nélkül

Termék adatok

Szélesség méret

100 mm

Hosszúság méret

135 mm

Magasság méret

70 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110549447

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP20

Gyártó/Márka

Schneider Electric

Mélység

59,5 mm

Tömeg

364 g/db

Cikkszám

3389110549447
