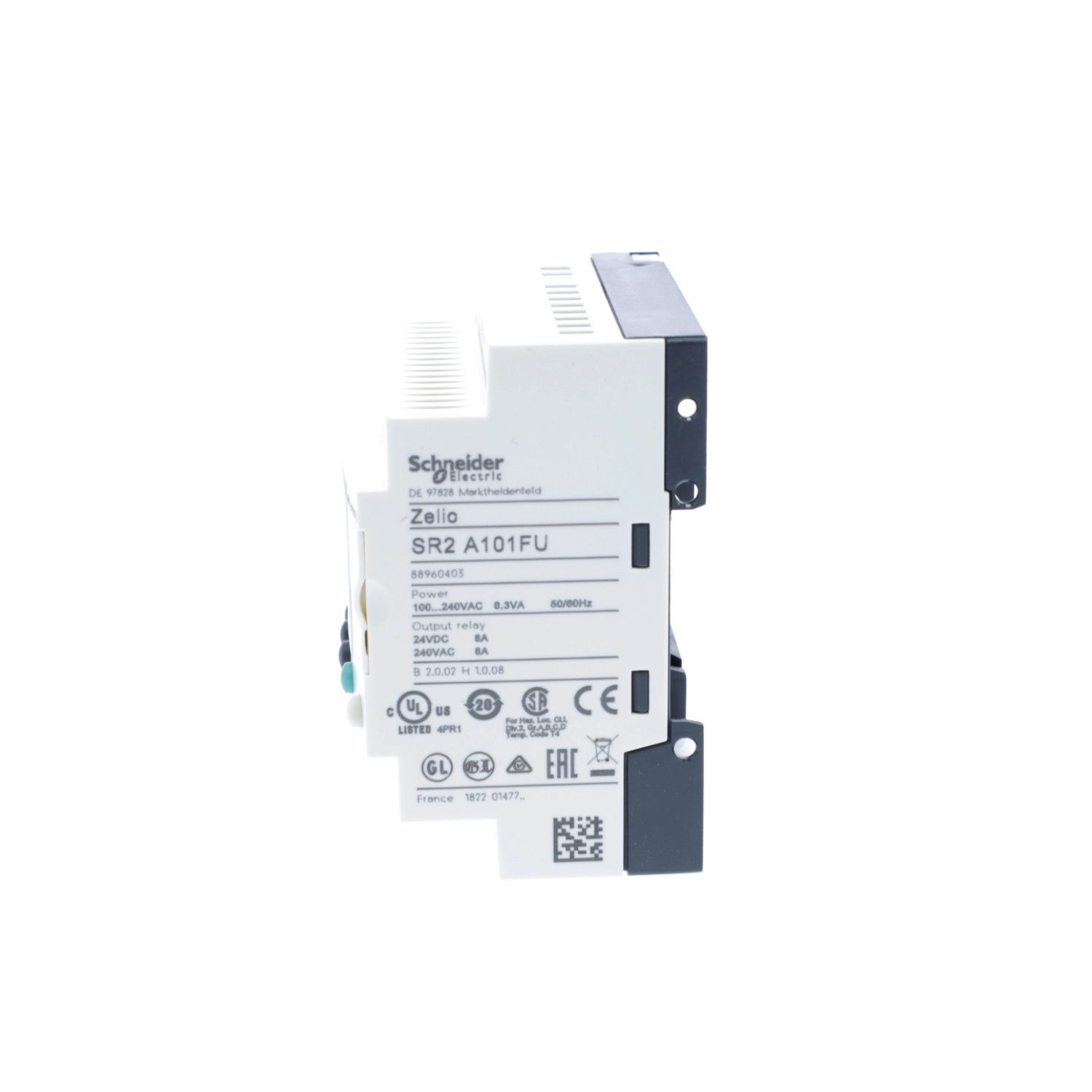

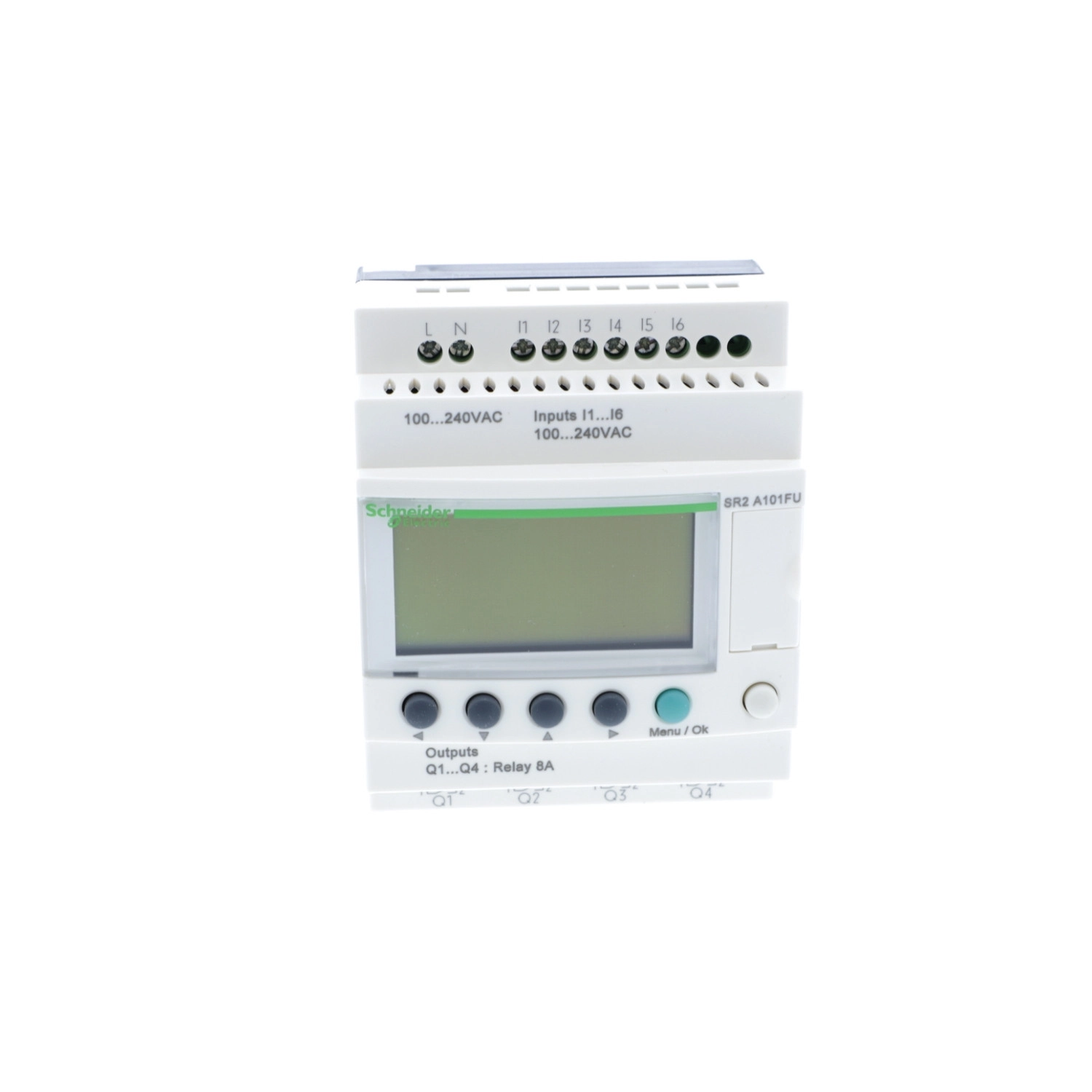

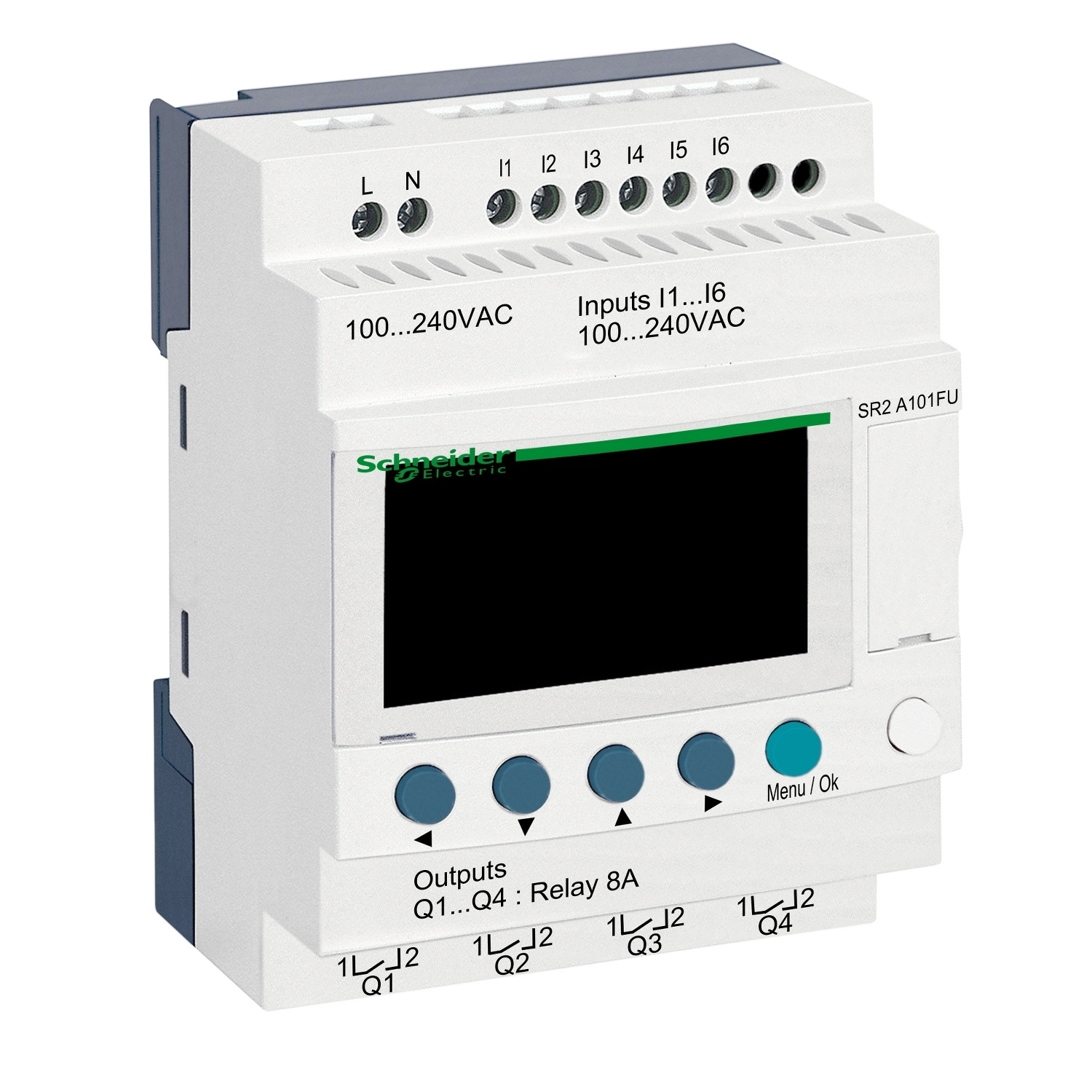

A Schneider Electric Zelio Logic SR2A101FU egy sokoldalú kompakt intelligens relé, amely ideális megoldást kínál kisebb automatizálási feladatokhoz. Ez a 100-240 V AC tápfeszültséggel működő eszköz 6 diszkrét bemenettel és 4 relés kimenettel rendelkezik, beépített LCD kijelzővel, amely megkönnyíti a programozást és a működés nyomon követését.
A SR2A101FU modell a Zelio Logic termékcsalád tagja, amely egyesíti a kompakt kialakítást a fejlett vezérlési képességekkel. A készülék 0-240 vezérlési sémavonallal programozható létradiagramos programozással. A ciklusidő mindössze 6-90 ms közötti, ami gyors reakcióidőt biztosít az automatizált folyamatokban. Az eszköz 10 éves memória-megőrzési idővel rendelkezik 25 °C-on, így hosszú távon is megbízható működést garantál. A beépített biztonsági funkciók közé tartozik a program memóriájának ellenőrzése minden bekapcsoláskor és a terminálok inverziója elleni védelem.
A működtetéshez 100-240 V AC tápfeszültség szükséges, a feszültséghatárok 85-264 V között mozognak, 50/60 Hz frekvencián. A maximális áramfelvétel 30 mA 240 V esetén és 80 mA 100 V mellett (bővítés nélkül), míg a teljesítményfelvétel mindössze 7 VA bővítés nélkül. A szigetelési feszültség 1780 V, amely kiváló elektromos védelmet biztosít. A 6 diszkrét bemenet 100-240 V AC feszültségen működik, 0,6 mA árammal, 47-63 Hz frekvenciatartományban. A biztonságos működéshez a garantált 1-es feszültségállapot >= 79 V, míg a 0 állapot <= 40 V. A bemenet impedanciája 350 kOhm.
A 4 relés kimenet 5-30 V DC vagy 24-250 V AC feszültségtartományban használható, NO (alaphelyzetben nyitott) kontaktusokkal. A kimenetek termikus árama 8 A mindegyik kimenetre, a kapcsolási kapacitás legalább 10 mA 12 V-nál. A mechanikai élettartam lenyűgöző, 10 millió kapcsolási ciklus. Az elektromos élettartam a különböző terheléstípusoknál (AC-12, AC-15, DC-12, DC-13) 500.000 ciklus az IEC 60947-5-1 szabványnak megfelelően. A relék működési frekvenciája 0,1 Hz terhelés mellett és 10 Hz terhelés nélkül. A válaszidők rendkívül gyorsak: a diszkrét bemeneteknél 50 ms (létradiagramos programozással), míg a relés kimeneteknél 10 ms bekapcsoláskor és 5 ms kikapcsoláskor.

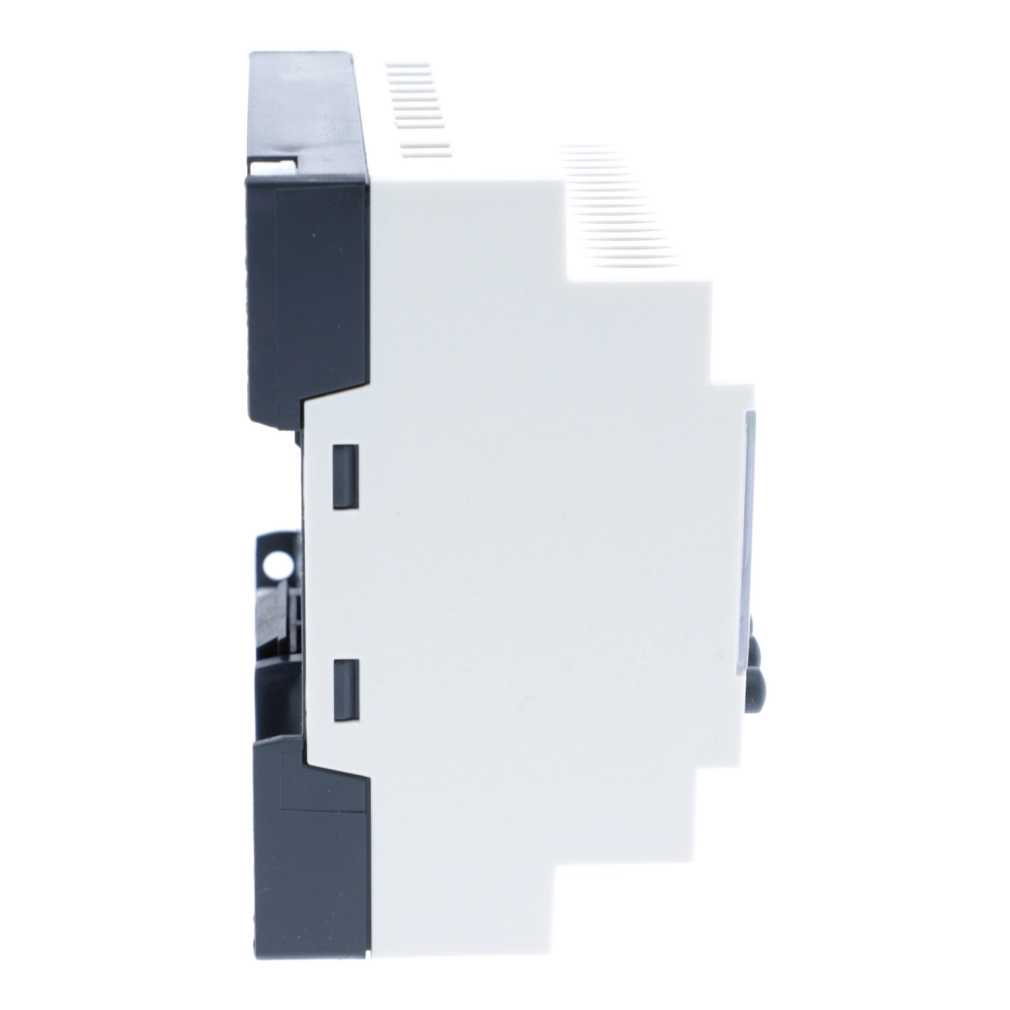

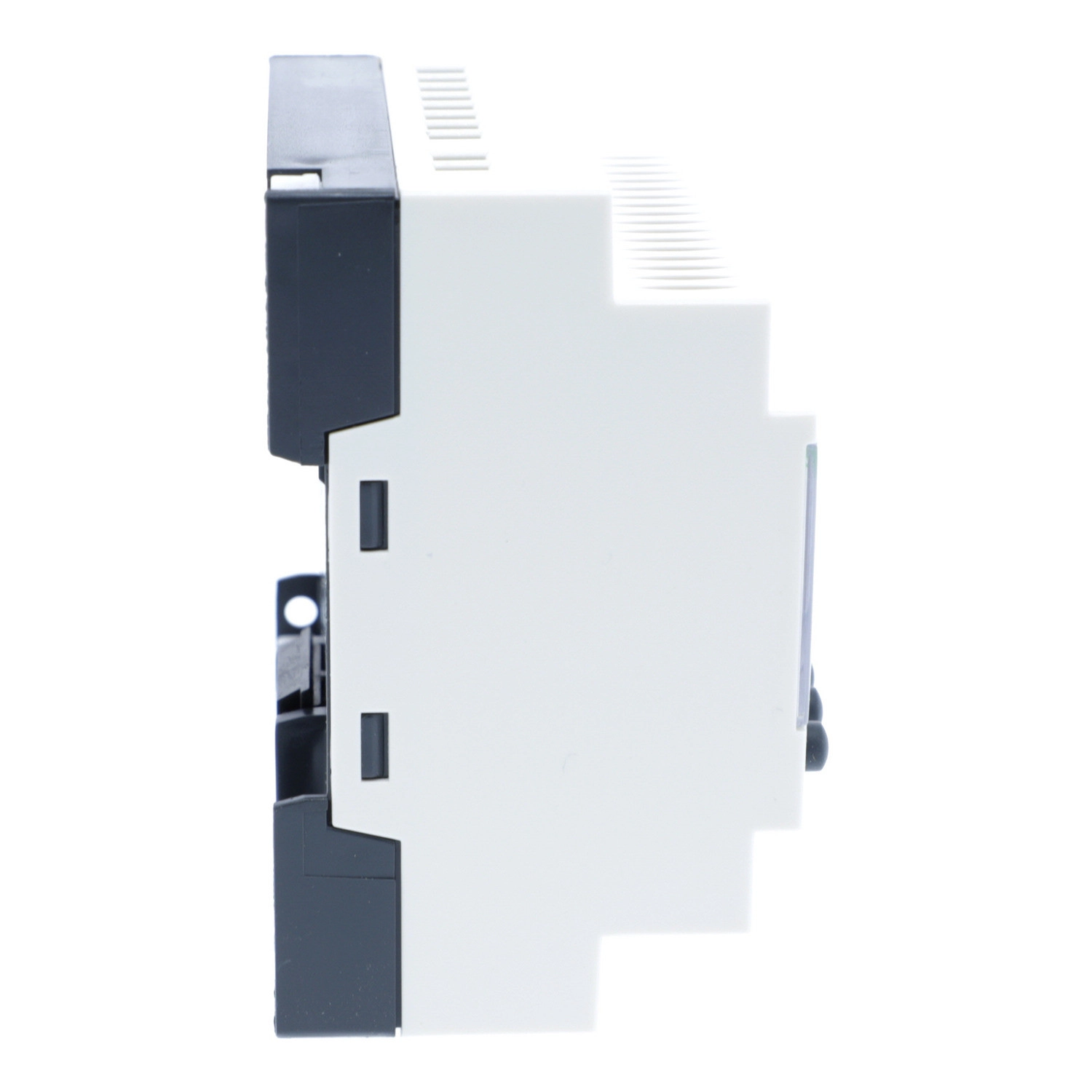

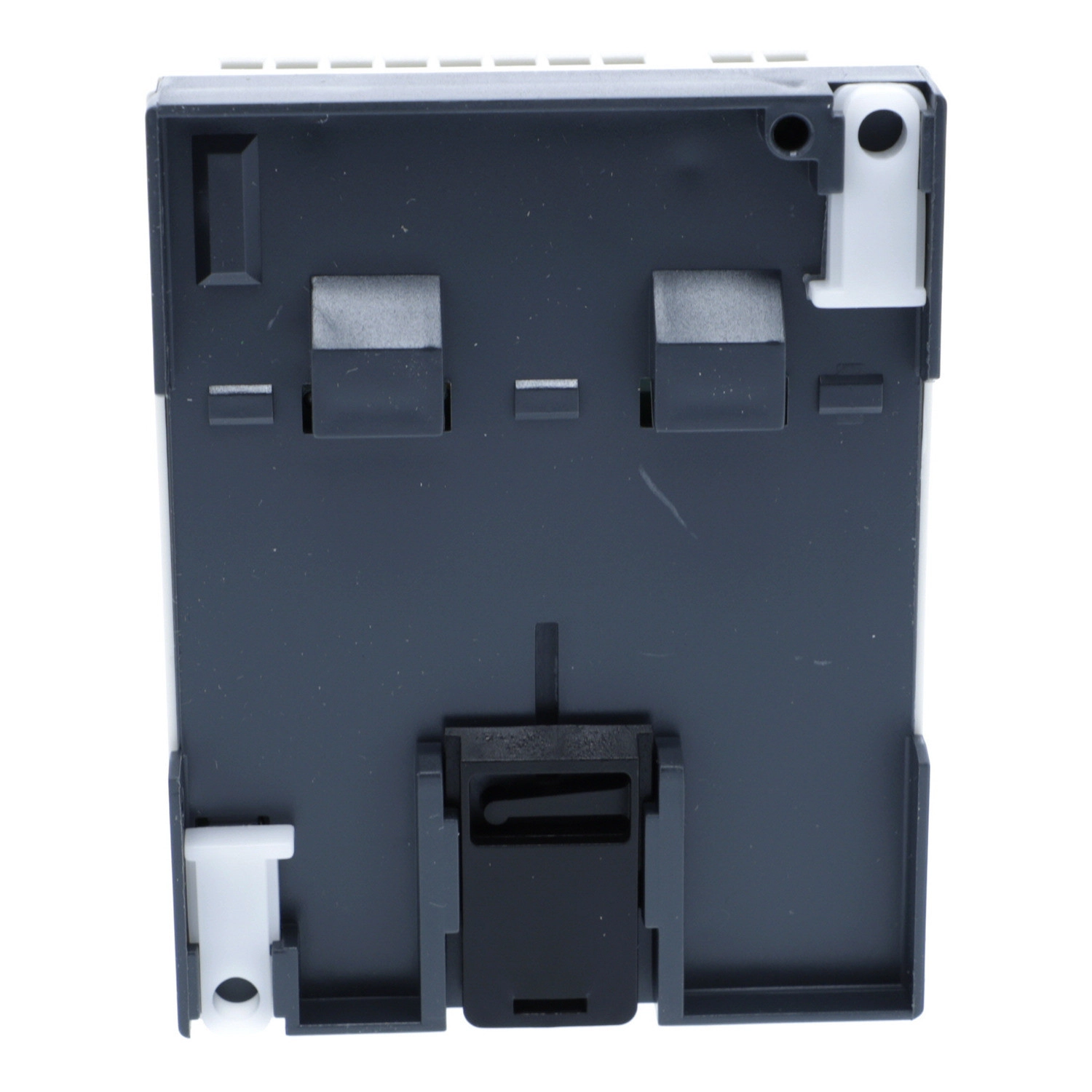

A készülékház védettsége IP20 a sorkapcsoknál és IP40 az előlapon az IEC 60529 szabvány szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a C-Tick, CSA, GL, UL és GOST minősítéseket. Az üzemi hőmérséklet-tartomány -20 és +55 °C között van, nem szellőztetett burkolatban -20 és +40 °C között. A relatív páratartalom 95% lehet, kondenzáció vagy csepegő víz nélkül. A készülék 2000 méter tengerszint feletti magasságig használható, szállításnál a maximális magasság 3048 méter. A telepítés 35 mm-es DIN-sínre történhet, vagy használhatók a készülékházon található kihajtható rögzítőfülek csavaros rögzítéshez.
Schneider Electric Zelio Logic - SR2A101FU - programozható relé, kompakt, LCD kijelző, 6 DI, 4 DO relés, 230 VAC műszaki adatok
Általános jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Kompakt intelligens relé
Helyi kijelző: Van
Vezérlési séma vonalak száma: 0...240 létradiagramos programozással
Ciklusidő: 6...90 ms
Backup idő: 10 év 25 °C-on
Óra drift: 12 perc/év 0...55 °C-on, 6 s/hónap 25 °C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Tápellátás
Névleges tápfeszültség: 100...240 V AC
Tápfeszültség határok: 85...264 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 30 mA 240 V-nál (bővítés nélkül), 80 mA 100 V-nál (bővítés nélkül)
Teljesítményfelvétel: 7 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Védelmi típus: Terminálok inverziója ellen (vezérlési utasítások nem hajtódnak végre)
Bemenetek
Diszkrét bemenetek száma: 6
Diszkrét bemenet feszültsége: 100...240 V AC
Diszkrét bemenet árama: 0,6 mA
Diszkrét bemenet frekvenciája: 47...53 Hz, 57...63 Hz
Garantált 1-es feszültségállapot: >= 79 V diszkrét bemenetre
Garantált 0-ás feszültségállapot: <= 40 V diszkrét bemenetre
Garantált 1-es áramállapot: >= 0,17 mA (diszkrét bemenet)
Garantált 0-ás áramállapot: <= 0,5 mA (diszkrét bemenet)
Analóg bemenetek száma: 0
Bemeneti impedancia: 350 kOhm diszkrét bemenetekhez
Kimenetek
Kimenetek száma: 4 relés
Kimeneti feszültség határok: 5...30 V DC (relés kimenet), 24...250 V AC
Kontaktus típusa és összetétele: NO relés kimenethez
Kimeneti termikus áram: 8 A mind a 4 kimenethez relés kimenet esetén
Elektromos élettartam: AC-12: 500000 ciklus 230 V, 1,5 A relés kimenetnél az IEC 60947-5-1 szerint
AC-15: 500000 ciklus 230 V, 0,9 A relés kimenetnél az IEC 60947-5-1 szerint
DC-12: 500000 ciklus 24 V, 1,5 A relés kimenetnél az IEC 60947-5-1 szerint
DC-13: 500000 ciklus 24 V, 0,6 A relés kimenetnél az IEC 60947-5-1 szerint
Kapcsolási kapacitás: >= 10 mA 12 V-nál (relés kimenet)
Működési frekvencia: 0,1 Hz (Ie-nél) relés kimenethez, 10 Hz (terhelés nélkül) relés kimenethez
Mechanikai élettartam: 10000000 ciklus relés kimenethez
Időzítések
Impulzusfeszültség állóság: 4 kV az EN/IEC 60947-1 és EN/IEC 60664-1 szerint
Óra: Nincs
Válaszidő: 50 ms létradiagramos programozással (0-ról 1-es állapotra) diszkrét bemenetnél, 50 ms létradiagramos programozással (1-es állapotról 0-ra) diszkrét bemenetnél, 50...255 ms FBD programozással (0-ról 1-es állapotra) diszkrét bemenetnél, 50...255 ms FBD programozással (1-es állapotról 0-ra) diszkrét bemenetnél, 10 ms (0-ról 1-es állapotra) relés kimenetnél, 5 ms (1-es állapotról 0-ra) relés kimenetnél
Csatlakozás és környezet
Csatlakozások - terminálok: Csavaros terminálok, különböző vezetékméretekhez
Meghúzási nyomaték: 0,5 N.m
Túlfeszültség kategória: III az IEC 60664-1 szerint
Védettségi fokozat: IP20 (sorkapocsnál) az IEC 60529 szerint, IP40 (előlapon) az IEC 60529 szerint
Környezeti jellemző: EMC direktíva az IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 zóna B szerint, Kisfeszültségű direktíva az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 61131-2 szerint
Üzemi környezeti hőmérséklet: -20...40 °C nem szellőztetett burkolatban az IEC 60068-2-1 és IEC 60068-2-2 szerint, -20...55 °C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
