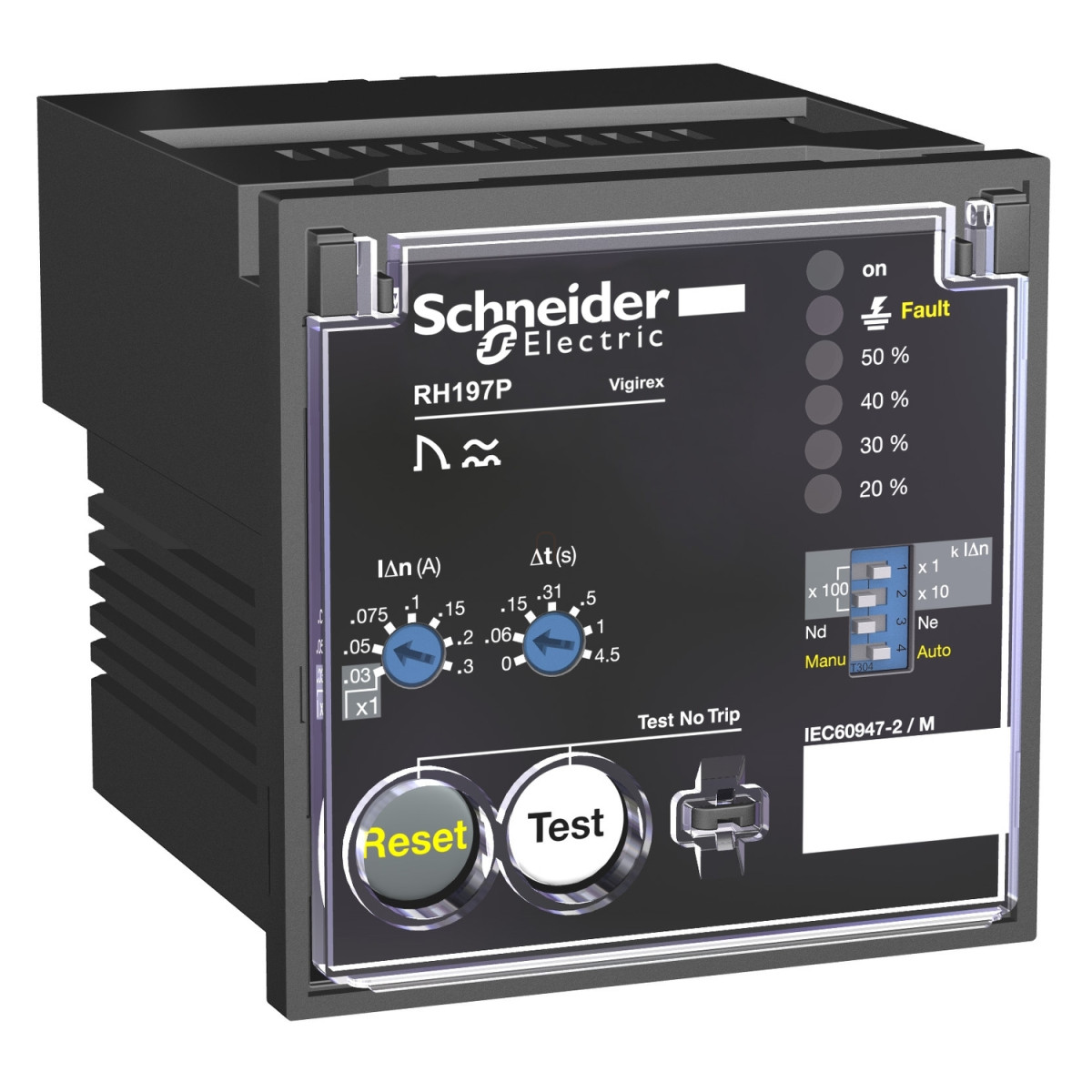

A Schneider Electric VigiPacT RH197P egy fejlett, kompakt kialakítású maradékáram-védelmi relé, amely kiemelkedő védelmet nyújt az elektromos rendszerekben előforduló földzárlatok ellen. Ez a professzionális készülék 220-240V AC 50/60Hz tápfeszültséggel működik, és előlapi szerelési lehetőséget biztosít, amely megkönnyíti a telepítést és a megfigyelést.
Az RH197P relé elsősorban ipari és kereskedelmi alkalmazásokra készült, ahol a személyi biztonság és a berendezések védelme kiemelt fontosságú. A készülék A típusú földzárlat-védelmi osztályba tartozik, így képes érzékelni mind a váltakozó áramú, mind a lüktető egyenáramú hibaáramokat. A maradékáram-érzékenységi beállítás 19 különböző fokozatban állítható 0,03A-től 30A-ig, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási körülményekhez. Az eszköz időkésleltetési funkciója szintén testreszabható: 0,03A esetén azonnali kioldást biztosít, míg 0,03A-30A tartományban 7 különböző beállítással 0-4,5 másodperc közötti késleltetés állítható be.
Az RH197P különleges funkciója az 50%-os riasztási küszöbérték, amely lehetővé teszi a korai figyelmeztetést még azelőtt, hogy a teljes kioldás megtörténne. Ez a proaktív megközelítés segít megelőzni a nem tervezett leállásokat és a termeléskiesést. A relé kompatibilis a VigiPacT TOA, A és L típusú földzárlati áramérzékelőkkel, így különböző alkalmazási körülményekhez illeszthető. A készülék 8A hagyományos zárt termikus áramot képes kezelni, minimális terhelése pedig 10mA 12V-nál. A tápfeszültség-tartomány 220-240V AC 50/60Hz, 70-110% tűréssel. A figyelt elosztórendszer maximálisan 1000V AC 50/60Hz vagy 1000V AC 400Hz lehet, és kompatibilis az IT, TT és TN-S földelési rendszerekkel.
A biztonság és megbízhatóság érdekében az RH197P 8kV névleges impulzus-állóságú feszültséggel rendelkezik, és mind manuális, mind automatikus visszaállítási funkcióval ellátott. A helyi és távoli tesztfunkció lehetővé teszi a rendszer működésének rendszeres ellenőrzését. Folyamatos felügyeletet biztosít az elektronika (watchdog), a tápellátás és a relé/érzékelő kapcsolat felett. A készülék 1 NO jelzőérintkezővel rendelkezik, és a földhiba-áramot 80-100% tartományban méri belső méréssel. A frissítési idő 0,5 másodperc, a beállítások pedig leplombálható fedéllel védettek a jogosulatlan módosítások ellen.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56507 -RH197P 220 - 240V AC műszaki adatok
Általános jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: RH197P
Termék vagy komponens típusa: Maradékáram-védelmi relé
Relé alkalmazás: Védelmi relé
Szerelési támogatás: Előlapi
Földzárlat-védelmi osztály: A típus
Beállítás típusa: Választó
Villamos jellemzők
Maradékáram-érzékenységi beállítás típusa: Állítható 19 beállítás
Földzárlati érzékenység: 0,03...30 A
Földzárlati időkésleltetés: Azonnali 0,03 A esetén
Állítható 7 beállítás 0...4,5 s 0,03...30 A esetén
Riasztási küszöbérték: 50 %
Áramérzékelő kompatibilitás: VigiPacT TOA földzárlati áramérzékelő
VigiPacT A földzárlati áramérzékelő
VigiPacT L földzárlati áramérzékelő
Hagyományos zárt termikus áram [Ithe]: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség [Us]: 220...240 V AC 50/60 Hz 70...110 %
Teljesítményfelvétel VA-ben: 4 VA
Figyelt elosztórendszer: 1000 V - AC 50/60 Hz (maximum)
1000 V - AC 400 Hz (maximum)
Földelési rendszer: IT
TT
TN-S
Névleges impulzus-állósági feszültség [Uimp]: 8 kV
Visszaállítás: Manuális visszaállítás
Automatikus visszaállítás
Kiegészítő jellemzők
Tesztfunkció: Helyi
Távoli teszt
Felügyelet: Elektronika (watchdog)
Tápellátás (folyamatos)
Relé/érzékelő kapcsolat (folyamatos)
Jelzőérintkezők összetétele: 1 NO
Mérés típusa: Földhibaáram belső mérése, tartomány: 80...100 %
Frissítési idő: 0,5 s
Beállítások védelme: Védett leplombálható fedéllel
Fizikai jellemzők
Szélesség: 72 mm
Magasság: 72 mm
Mélység: 92 mm
Kivágási méretek: 68 x 68 mm
IP védettségi fokozat: IP40 az előlapon: megfelel az EN/IEC 60529 szabványnak
IP30 az oldalsó részeken: megfelel az EN/IEC 60529 szabványnak
IP20 a csatlakozókapcsokhoz: megfelel az EN/IEC 60529 szabványnak
IK védettségi fokozat: IK07 az EN 50102 szerint
Környezeti jellemzők
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelmi osztály: II. osztály
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 95 % 55 °C-on
Szennyezettségi fok: 3 az IEC 60664-1 szerint
