Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56194 - RH99M 380/415V AC 50/60Hz,szer.

Szélesség méret: 90 mm

Hosszúság méret: 90 mm

Magasság méret: 80 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56194 - RH99M 380/415V AC 50/60Hz,szer.

Name: Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56194 - RH99M 380/415V AC 50/60Hz,szer.
Brand: Schneider Electric
SKU: 3303430561941
Price: 91522 HUF
Availability: InStock

91 522 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Áramfigyelő relé

Schneider Electric Vigirex

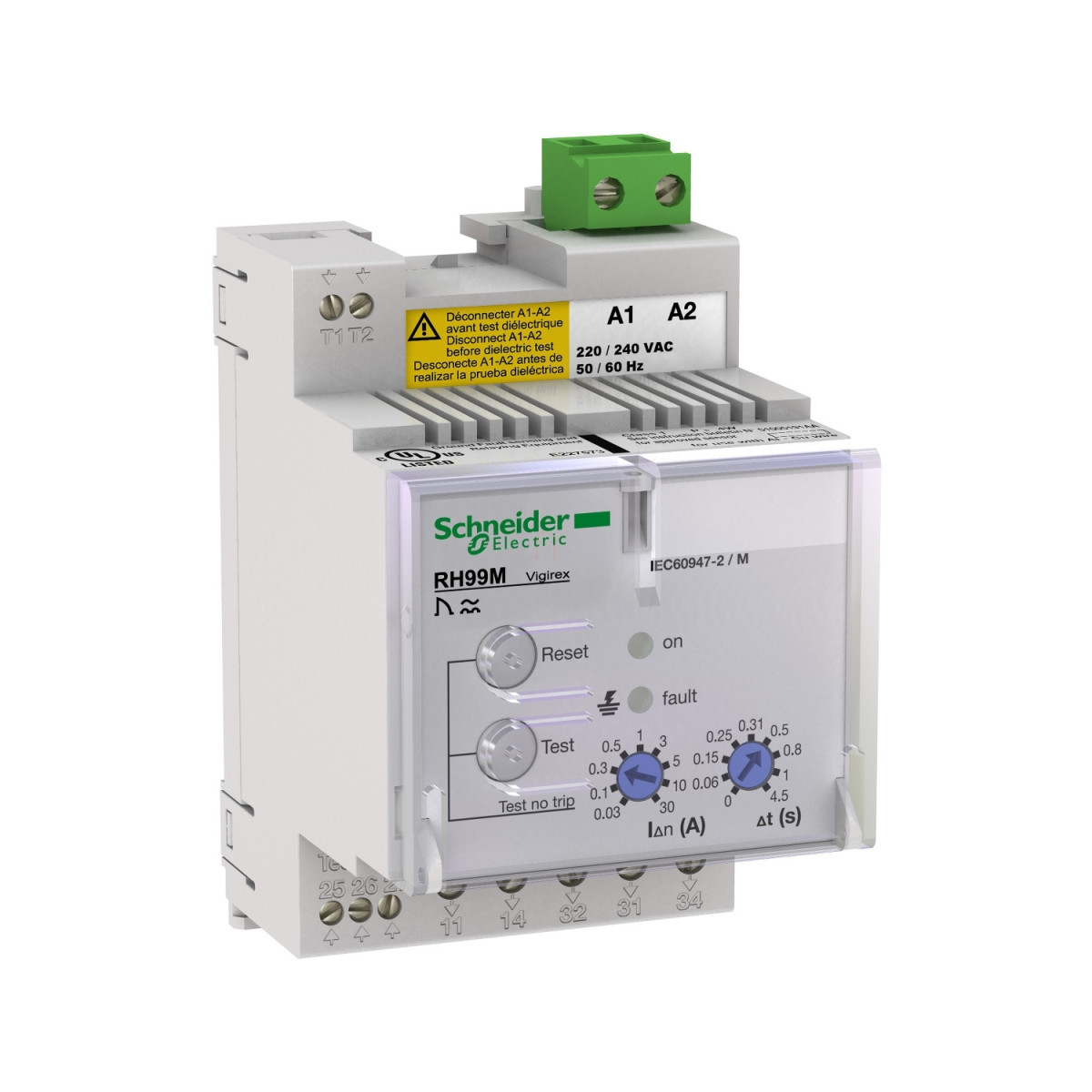

A Schneider Electric VigiPacT RH99M egy magas precizitású maradékáram-felügyeleti relé, amely ideális választás ipari és kereskedelmi elektromos rendszerek biztonságának folyamatos felügyeletére. Ez a 56194 cikkszámú eszköz kiváló védelmet nyújt az áramütés és tűzesetek ellen, azonnal jelezve a potenciálisan veszélyes földzárlati áramokat.

A VigiPacT RH99M relé különösen sokoldalú a működési paramétereit tekintve. A maradékáram érzékenység 0,03 A-től 30 A-ig széles tartományban állítható 9 különböző szinten, így tökéletesen adaptálható a különféle alkalmazási környezetekhez. Az időkésleltetés is beállítható: 0,03 A-nél azonnali, míg a magasabb értékeknél 0-4,5 másodperc közötti tartományban 9 különböző beállítással szabályozható. Ez a rugalmasság lehetővé teszi a relé optimális beállítását, hogy elkerüld a nem kívánt leoldásokat, miközben megbízható védelmet biztosít.

A VigiPacT RH99M kompatibilis a VigiPacT TOA, A és L földzárlati áramérzékelőkkel, így különféle telepítési konfigurációkhoz alkalmazható. Az eszköz DIN sínre szerelhető, ami megkönnyíti a telepítést és integrációt a meglévő elosztószekrényekbe. Üzemi tápfeszültsége 380...415 V AC 50/60 Hz (55...110% tűréssel), és mindössze 4 VA teljesítményt fogyaszt működés közben. Maximálisan 1000 V AC feszültségű elosztórendszereket képes felügyelni, és TN-S valamint TT földelési rendszerekkel kompatibilis. Az IP40-es védettségi szint az előlapon, IP30 az oldalakon és IP20 a csatlakozó terminálokon biztosítja a megfelelő védelmet a tipikus telepítési környezetben.

A Schneider Electric különös figyelmet fordított a termék megbízhatóságára és biztonságára. A készülék folyamatosan ellenőrzi az elektronikát, a tápellátást és a relé/érzékelő kapcsolatot. A beállítások illetéktelen módosítása ellen leplombálható fedéllel védekezhetünk. Mind helyi, mind távoli tesztfunkció is rendelkezésre áll a rendszeres ellenőrzésekhez. A termék széles üzemi hőmérséklet-tartománya (-35...70 °C) és tárolási hőmérséklet-tartománya (-55...85 °C) biztosítja a megbízható működést még szélsőséges környezeti feltételek mellett is.

Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU műszaki adatok

Főbb jellemzők

Termékcsalád: VigiPacT

Eszköz rövid neve: RH99M

Terméktípus: Felügyeleti relé

Relé alkalmazás: Felügyeleti relé

Rögzítés: DIN sínre szerelhető

Beállítási típus: Választókapcsolós

Működési jellemzők

Maradékáram érzékenység állítás típusa: 9 fokozatban állítható

Földzárlati áram érzékenység: 0,03...30 A

Földzárlati késleltetési idő: Azonnali 0,03 A értéknél, 0...4,5 s között 9 fokozatban állítható 0,03...30 A értékekhez

Küszöbérték beállítása: 0,03...30 A riasztás

Kompatibilis áramérzékelők: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő

Konvencionális zárt termikus áram: 8 A

Minimális terhelés: 10 mA 12 V-nál

Elektromos jellemzők

Névleges tápfeszültség: 380...415 V AC 50/60 Hz 55...110 %

Teljesítményfelvétel: 4 VA

Felügyelt elosztórendszer: Max. 1000 V AC 50/60 Hz-en, max. 1000 V AC 400 Hz-en

Földelési rendszer: TN-S, TT

Névleges impulzus-állóság: 8 kV

Kiegészítő funkciók

Tesztfunkció: Távoli teszt, helyi

Felügyelet: Elektronika (folyamatos), tápellátás (folyamatos), relé/érzékelő kapcsolat (folyamatos)

Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %

Beállítások védelme: Leplombálható fedéllel védett

Csatlakozások

Kapocsfajták: Sorkapcsok és csavaros csatlakozók különböző típusú vezetékekhez (merev, rugalmas, érvéghüvelyes)

Vezetékszekció tartomány: 0,14...4 mm² a különböző csatlakozási pontoknál

Csupaszolási hossz: 5-8 mm a különböző csatlakozásoknál

Meghúzási nyomaték: 0,25-0,6 Nm a különböző csatlakozási pontoknál

Mechanikai jellemzők

9 mm-es osztások: 6

Szabványok: EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144

Szélesség: 54 mm

Magasság: 81 mm

Mélység: 74 mm

Nettó tömeg: 0,3 kg

Védelmi fokozat

IP védettség: IP40 az előlapon, IP30 az oldalakon, IP20 a csatlakozó terminálokon

IK védettség: IK07

Környezeti feltételek

Túlfeszültség kategória: IV

Elektromos áramütés elleni védelem: II. osztály

Elektromágneses kompatibilitás: Megfelel a CISPR 11 és IEC 61000-4 szabványoknak

Relatív páratartalom: 95 % 55 °C-on

Szennyezettségi fok: 3

Üzemi környezeti hőmérséklet: -35...70 °C

Tárolási környezeti hőmérséklet: -55...85 °C

Termék adatok

Szélesség méret

90 mm

Hosszúság méret

90 mm

Magasság méret

80 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3303430561941

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Záróérintkezők száma

Nyitóérintkezők száma

Funkció

váltóáramú hálózatok számára

Gyártó/Márka

Schneider Electric

Mélység

74 mm

Tömeg

307 g/db

Cikkszám

3303430561941
