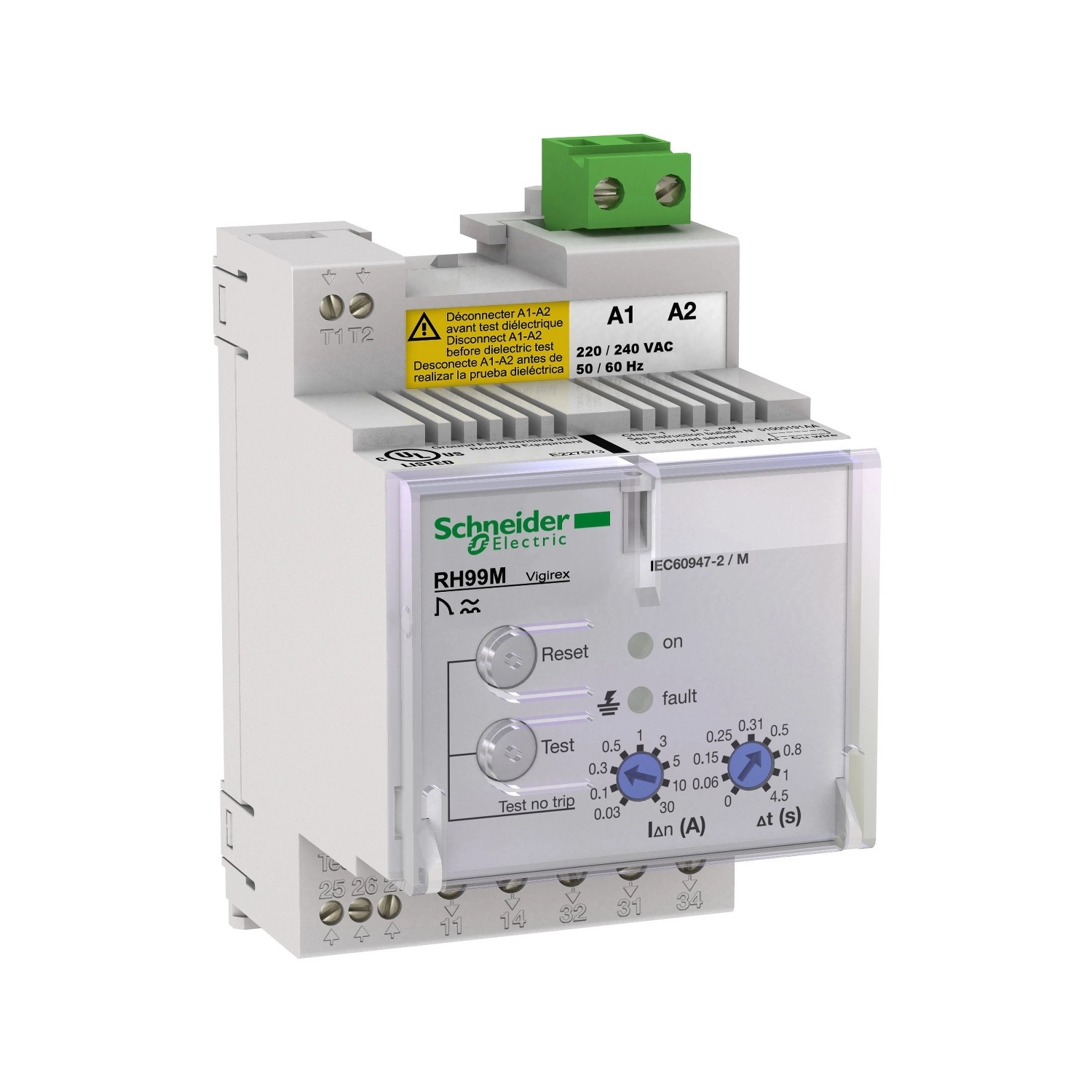

A Schneider Electric VigiPacT RH99M egy komplex maradékáramfigyelő relé, amely kiemelkedő védelmi funkciókat biztosít ipari és kereskedelmi villamos rendszerek számára. Ez a 30mA-30A tartományban működő készülék a 220/240VAC 50/60Hz tápellátással üzemeltetett rendszerek biztonsági felügyeletére lett optimalizálva, DIN sínre szerelhető kivitelben.
A VigiPacT RH99M maradékáramfigyelő relé sokoldalú védelmi eszköz, amely 9 különböző beállítási lehetőséget kínál az érzékenységre vonatkozóan, 0,03A és 30A között. Az eszköz időkésleltetése különösen rugalmas: 0,03A-nál azonnali, míg a 0,03A-30A közötti tartományban 0-4,5 másodperc között 9 különböző beállítás közül választhatsz. A relé figyelmeztetési küszöbértéke szintén 0,03-30A között állítható, ami széles körű alkalmazhatóságot biztosít különböző villamos rendszerekben.
A Schneider Electric VigiPacT RH99M kompatibilis a VigiPacT TOA, A és L földzárlati áramérzékelőkkel, ami növeli a felhasználás rugalmasságát. A készülék 8A hagyományos zárt termikus árammal rendelkezik, és minimum 10mA terhelést igényel 12V-on. Az eszköz képes maximum 1000V-os AC elosztórendszerek felügyeletére 50/60Hz vagy 400Hz frekvencián, és egyaránt használható TT és TN-S földelési rendszerekben. Az impulzus állóképessége 8kV, ami kiváló védelmet biztosít a feszültségingadozások ellen. A műszaki adatok tekintetében a termék további kiemelkedő tulajdonságokkal rendelkezik, például helyi és távoli tesztfunkcióval, valamint folyamatos elektronikus, tápellátás- és relé/érzékelő kapcsolat monitorozással. A mérés típusa földzárlati áram belső mérés, 80-100% tartományban, a beállítások pedig plombázható fedéllel védettek a jogosulatlan hozzáféréstől.
A Schneider Electric VigiPacT RH99M kapcsolódási lehetőségei kiemelkedőek: különféle típusú és méretű kábelek csatlakoztathatók a segédtáp, a hiba, a relé teszt és hibatörlés, az érzékelő, valamint a feszültségjelenlét terminálokhoz. A termék pontos méretei is ismertek: 54 mm szélesség, 81 mm magasság és 74 mm mélység, mindössze 0,3 kg nettó súllyal. Az IP védelmi besorolása előlapon IP40, az oldalsó részeken IP30, a csatlakozó termináloknál pedig IP20. Mechanikai robusztusságát tekintve a VigiPacT RH99M IK07 védelemmel rendelkezik, valamint tűzállósága megfelel az IEC 60695-2-1 szabványnak, és 13,2-100 Hz között 0,7g, valamint 2-13,2 Hz között ±1 mm rezgésállósággal bír.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56193 -Maradékáramfigyelő relé 220/240V AC 50/60/400HZ műszaki adatok
Fő jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: RH99M
Termék vagy komponens típusa: Figyelőrelé
Relé alkalmazás: Figyelőrelé
Rögzítési támasz: DIN sín
Beállítás típusa: Választókapcsoló
Maradékáram-érzékenység beállításának típusa: 9 állítható beállítás
Földzárlat-érzékenység: 0,03...30 A
Földzárlat-időkésleltetés: Azonnali 0,03 A esetén, 9 állítható beállítás 0...4,5 s között 0,03...30 A esetén
Küszöbérték beállítás: 0,03...30 A riasztás
Áramérzékelők kompatibilitása: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Hagyományos zárt termikus áram: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség: 220...240 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel VA-ben: 4 VA
Felügyelt elosztórendszer: 1000 V - AC 50/60 Hz-en (maximum), 1000 V - AC 400 Hz-en (maximum)
Földelési rendszer: TT, TN-S
Névleges impulzus állóképesség: 8 kV
Kiegészítő funkciók
Teszt funkció: Helyi, Távoli teszt
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %
Beállítások hamisításbiztosítása: Plombázható fedéllel védett
Csatlakozások - terminálok
Részletes csatlakozási lehetőségek különböző kábelméretekhez a segédtáp, hiba, relé teszt és hibatörlés, érzékelő, valamint feszültségjelenlét terminálokhoz.
Fizikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
IP védelmi fokozat: IP40 az előlapon, IP30 az oldalsó részeken, IP20 a csatlakozó terminálokon
IK védelmi fokozat: IK07
Környezeti adatok
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem: II. osztály
Relatív páratartalom: 95% 55 °C-on
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -55...85 °C
