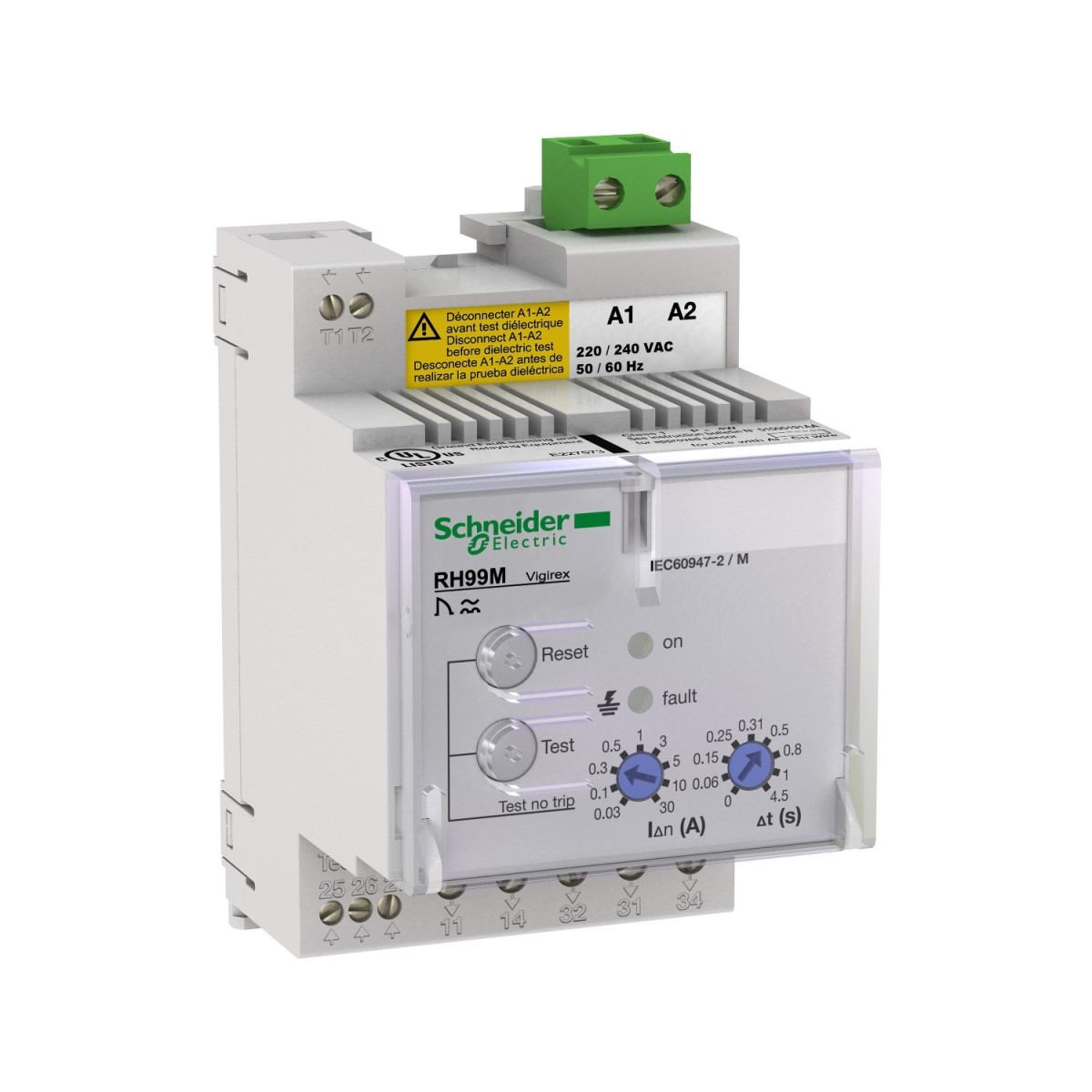

A Schneider Electric VigiPacT RH99M egy rendkívül sokoldalú és precíz maradékáram-figyelő relé, amely kiválóan alkalmazható különféle ipari és kereskedelmi elektromos rendszerekben a földzárlati áramok folyamatos felügyeletére. Ez a fejlett védőeszköz a 30 mA-től egészen 30 A-ig terjedő érzékenységi tartományban működik, így rugalmasan alkalmazható a különböző telepítési követelményeknek megfelelően.
A VigiPacT RH99M relé 9 különböző érzékenységi beállítást kínál, valamint állítható késleltetési idővel rendelkezik a 0,03 A-től 30 A-ig terjedő tartományban. A 0,03 A érzékenység esetén azonnali kioldást biztosít, míg a többi tartományban 0-tól 4,5 másodpercig állítható a késleltetés ideje. Ez a rugalmasság lehetővé teszi a telepítők számára, hogy pontosan az adott rendszer követelményeinek megfelelően konfigurálhassák a készüléket, elkerülve a felesleges leoldásokat, ugyanakkor fenntartva a szükséges védelmi szintet.
A RH99M relé széles tápfeszültség-tartományban működik: használható 12-24 V AC 50/60 Hz (55-120%) vagy 12-48 V DC (55-120%) tápfeszültséggel. Kompatibilis a VigiPacT TOA, VigiPacT A és VigiPacT L földzárlati áramérzékelőkkel, így különböző méretű és típusú rendszerekhez illeszthető. A készülék maximum 1000 V AC feszültségű rendszereket képes felügyelni 50/60 Hz vagy 400 Hz frekvencián, és alkalmazható TT és TN-S típusú földelési rendszerekben. A készülék 8 kV névleges lökőfeszültség-állósággal rendelkezik, ami kiváló védettséget biztosít a hálózati tranziensekkel szemben.
A relé rendelkezik helyi és távoli tesztfunkcióval, valamint folyamatosan monitorozza az elektronikát, a tápellátást és a relé/érzékelő kapcsolatot. A földzárlati áram mérési tartománya a beállított érték 80-100%-a között van. A beállítások védelmét leplombálható fedél biztosítja, ami megakadályozza a jogosulatlan módosításokat. A csatlakozásokhoz használhatók merev vagy rugalmas vezetékek, sodrott érrel vagy érvéghüvellyel, különböző méretekben az egyes csatlakozási pontokhoz igazodva.
A Schneider Electric VigiPacT RH99M relé 6 darab 9 mm-es egységet foglal el a DIN sínen. Megfelel több nemzetközi szabványnak, köztük az EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053 és CAN/CSA C22.2 No. 144 előírásoknak. Méretei: 54 mm szélesség, 81 mm magasság, 74 mm mélység. Védettsége IP40 az előlapon, IP30 az oldalsó részeken és IP20 a csatlakozó terminálokon. Széles működési hőmérséklet-tartománnyal rendelkezik: -35...70 °C üzemeltetési és -55...85 °C tárolási hőmérséklet.
VigiPacT RH99M műszaki adatok
Alapvető tulajdonságok
Termékcsalád: VigiPacT
Eszköz rövid neve: RH99M
Terméktípus: Monitorozó relé
Relé alkalmazása: Monitorozó relé
Rögzítési mód: DIN sín
Elektromos paraméterek
Beállítás típusa: Választókapcsoló
Maradékáram-érzékenység beállítási típusa: 9 beállítási szint
Földzárlati érzékenység: 0,03...30 A
Földzárlati késleltetési idő: Azonnali 0,03 A esetén, Állítható 9 beállítással 0...4,5 s a 0,03...30 A tartományban
Küszöbérték beállítása: 0,03...30 A riasztás
Áramérzékelő kompatibilitás: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Konvencionális zárt termikus áram [Ithe]: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség [Us]: 12...24 V AC 50/60 Hz 55...120 %, 12...48 V DC 55...120 %
Teljesítményfelvétel VA-ban: 4 VA
Felügyelt elosztórendszer: 1000 V - AC 50/60 Hz-nél (maximum), 1000 V - AC 400 Hz-nél (maximum)
Földelési rendszer: TT, TN-S
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Tesztfunkciók és monitoring
Tesztfunkció: Távoli teszt, Helyi
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %
Beállítások védelme: Leplombálható fedéllel védett
Mechanikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
IP védettségi fokozat: IP40 az előlapon: megfelel az EN/IEC 60529 szabványnak, IP30 az oldalsó részeken: megfelel az EN/IEC 60529 szabványnak, IP20 a csatlakozó terminálokon: megfelel az EN/IEC 60529 szabványnak
IK védettségi fokozat: IK07 megfelel az EN 50102 szabványnak
Környezeti feltételek
Túlfeszültségi kategória: IV
Elektromos érintésvédelmi osztály: II. osztály
Elektromágneses kompatibilitás: Vezetett és sugárzott kibocsátások: B, megfelel a CISPR 11 szabványnak
Relatív páratartalom: 95 % 55 °C-on
Szennyezési fokozat: 3 megfelel az IEC 60664-1 szabványnak
Környezeti hőmérséklet üzemeltetéshez: -35...70 °C
Környezeti hőmérséklet tároláshoz: -55...85 °C
