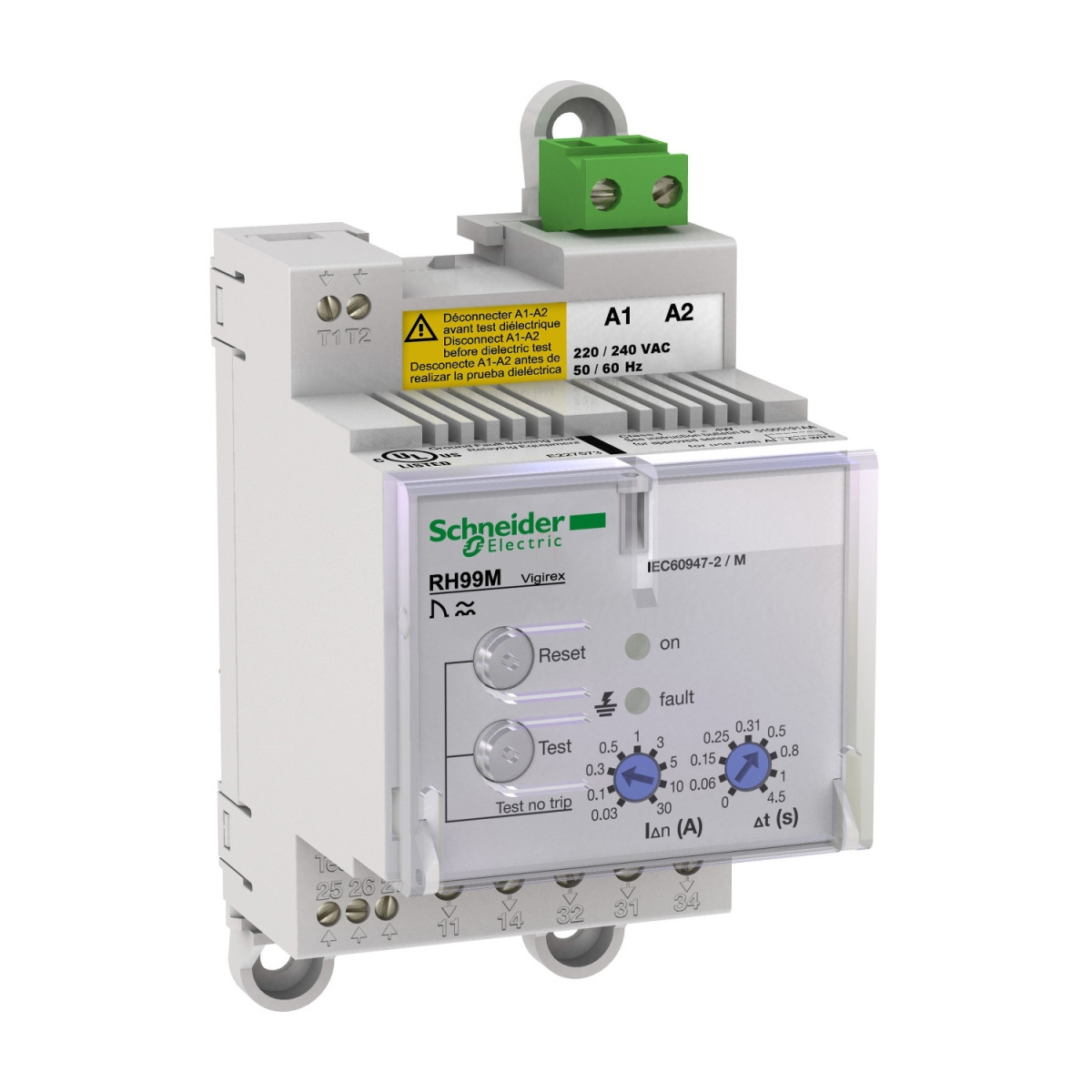

A Schneider Electric VigiPacT RH99M egy rendkívül sokoldalú és megbízható hibaáram-védelmi relé, amely a modern villamos hálózatok biztonságát garantálja. A 30mA-30A közötti beállítási tartománnyal rendelkező készülék ideális megoldást kínál ipari és kereskedelmi létesítmények számára, ahol a személyvédelem és az üzembiztonság egyaránt kiemelt fontosságú.
A VigiPacT RH99M relé különlegessége, hogy 9 különböző hibaáram-érzékenységi szintre (0,03A-30A között) és 9 különböző késleltetési időre (0-4,5s) állítható, így tökéletesen testreszabható a konkrét alkalmazási környezethez. A beállítások módosítása egyszerű, selector kapcsolóval történik, a készülék pedig plombálható fedéllel rendelkezik a beállítások védelme érdekében. A Type A földzárlati védelmi osztály biztosítja, hogy a relé nemcsak a tiszta AC hibaáramokat, hanem a pulzáló DC komponenst tartalmazó hibaáramokat is érzékelje, ami növeli a biztonságot a modern elektronikus berendezésekkel ellátott rendszerekben.
A termék DIN-sínre szerelhető, kompakt kivitelű (54x81x74 mm), ami megkönnyíti a telepítést különböző elosztószekrényekbe. A készülék 380-415V AC tápfeszültséggel működik, 50/60 Hz hálózati frekvencián, és mindössze 4VA energiafogyasztással rendelkezik. Kompatibilis a VigiPacT TOA, A és L típusú földzárlati áramérzékelőkkel, így rugalmasan integrálható különböző méretű és felépítésű rendszerekbe.
Az RH99M 56174 folyamatos monitorozást biztosít az elektronika, a tápellátás és a relé/szenzor kapcsolat állapotáról, így azonnal jelzi az esetleges meghibásodásokat. Helyi és távoli tesztelési lehetőséggel rendelkezik, valamint kézi visszaállítással, ami növeli az üzembiztonságot. A 8kV impulzus-állósági feszültségszint kiváló védelmet nyújt túlfeszültségek ellen.
A készülék számos szabványnak megfelel, beleértve az EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053 és CAN/CSA C22.2 No. 144 előírásokat. Védettségi szintje IP40 az előlapon, IP30 az oldalrészeken és IP20 a csatlakozó termináloknál. Működési hőmérséklet-tartománya rendkívül széles: -35°C és +70°C között használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti alkalmazásra is.
A Schneider Electric VigiPacT RH99M 56174 típusú hibaáram-védelmi relé különösen ajánlott olyan ipari, kereskedelmi és intézményi létesítményekhez, ahol a precíz hibaáram-védelem létfontosságú. A készülék használható TT, IT és TN-S földelési rendszerekben, és akár 1000V AC feszültségű elosztórendszerekben is alkalmazható, 50/60 Hz vagy 400 Hz frekvencián. Ideális választás olyan helyekre, ahol a berendezések védelme mellett a személyi biztonság is kiemelt fontosságú, valamint ahol a szelektív védelem kialakítása szükséges a váratlan lekapcsolások elkerülése érdekében.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56174 -RH99M 380/415V AC 50/60/400 HZ műszaki adatok
Fő jellemzők
Termékcsalád: VigiPacT
Típusnév: RH99M
Terméktípus: Hibaáram-védelmi relé
Relé alkalmazás: Védelmi relé
Szerelési mód: DIN sín
Földzárlat-védelmi osztály: A típus
Beállítás típusa: Választókapcsoló
Maradékáram-érzékenység beállítás: 9 fokozatban állítható
Földzárlati érzékenység: 0,03...30 A
Földzárlati késleltetés: Azonnali 0,03 A esetén, 9 fokozatban állítható 0...4,5 s között 0,03...30 A esetén
Áramköri kompatibilitás
Áramérzékelő kompatibilitás: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Konvencionális zárt hőáram: 8 A
Minimális terhelés: 10 mA 12 V-nál
Elektromos paraméterek
Névleges tápfeszültség: 380...415 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel: 4 VA
Figyelt elosztórendszer: 1000 V - AC 50/60 Hz (maximum), 1000 V - AC 400 Hz (maximum)
Földelési rendszer: TT, IT, TN-S
Névleges impulzus-állósági feszültség: 8 kV
Működési jellemzők
Reset: Kézi visszaállítás
Tesztfunkció: Helyi, Távoli teszt
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/szenzor kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %
Beállítások hamisításbiztossága: Plombálható fedéllel védett
Fizikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
IP védelmi fokozat: IP40 az előlapon, IP30 az oldalrészeken, IP20 a csatlakozókon
IK védelmi fokozat: IK07
Környezeti paraméterek
Túlfeszültségi kategória: IV
Áramütés elleni védelmi osztály: II. osztály
Relatív páratartalom: 95% 55 °C-on
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -55...85 °C
Szabványok
Megfelelő szabványok: EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
