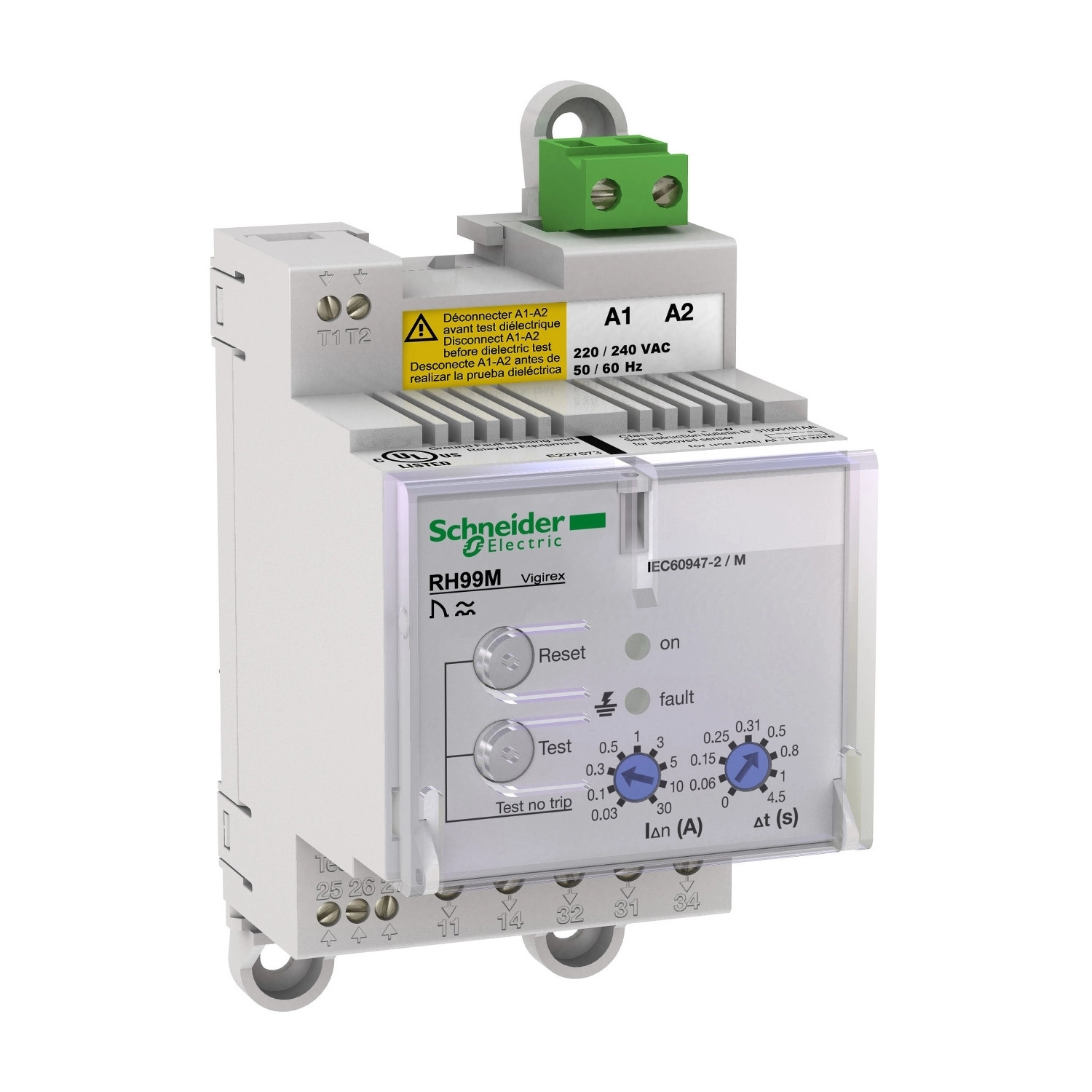

A Schneider Electric VigiPacT RH99M típusú maradékáram védelmi relé egy professzionális védelmi eszköz, amely kiváló megoldást kínál a maradékáram felügyeletére és a személyek valamint berendezések védelmére. Az eszköz a DIN sínre szerelhető, 56173-as cikkszámmal rendelkező relé, amely 220-240V AC 50/60 Hz tápfeszültséggel működik, és A típusú földzárlati védelmet biztosít.
A VigiPacT RH99M széles beállítási tartománnyal rendelkezik a különböző alkalmazási igényekhez igazodva. A maradékáram érzékenysége 0,03-30A között 9 különböző fokozatban állítható, míg a késleltetési idő 0,03A esetén azonnali, illetve 0,03-30A tartományban 0-4,5 másodperc között szintén 9 fokozatban beállítható. Ez a rugalmasság lehetővé teszi, hogy a relé pontosan az adott rendszer követelményeihez legyen igazítható, elkerülve a téves vagy nemkívánatos lekapcsolásokat, de biztosítva a megfelelő védelmet.
A készülék kompatibilis a VigiPacT TOA, A és L földzárlati áram érzékelőkkel, így különböző alkalmazási környezetekben is hatékonyan használható. Magas szintű védelem jellemzi, amit a 8 kV névleges impulzus-állósági feszültség is jelez. A konvencionális zárt hőáram értéke 8A, míg a minimális terhelhetősége 10 mA 12V-nál. A készülék 1000V AC feszültségig alkalmazható rendszerek felügyeletére, és támogatja a TN-S, TT, valamint IT földelési rendszereket is, ami rendkívüli rugalmasságot biztosít a különböző villamos hálózati struktúrákban való alkalmazhatóság szempontjából.
A VigiPacT RH99M RH99M számos tesztelési és felügyeleti funkcióval rendelkezik. Lehetőséget biztosít távoli és helyi tesztelésre, valamint folyamatosan felügyeli az elektronikát, a tápellátást és a relé/érzékelő kapcsolatot, így biztosítva a rendszer megbízhatóságát. A földzárlati áram belső mérése 80-100% tartományban történik, a beállítások pedig plombával zárható fedéllel védhetők a jogosulatlan módosítások ellen. Kézi visszaállítási lehetőséggel rendelkezik, ami növeli a biztonságot, mivel a hiba elhárítása után szándékos beavatkozást igényel az újraindítás.
A készülék csatlakozásai és termináljai rugalmasan kezelhetők, különböző keresztmetszetű vezetékekkel használhatók. Az előlapon IP40, az oldalrészeken IP30, a csatlakozó terminálokon pedig IP20 védettséget biztosít az EN/IEC 60529 szabványnak megfelelően. Mechanikai robusztusságát az IK07 ütésállósági védelem jellemzi az EN 50102 szerint, illetve tűzállósági tesztnek is megfelel az IEC 60695-2-1 alapján. A környezeti feltételek tekintetében a készülék -35°C és +70°C közötti üzemi hőmérsékleti tartománnyal rendelkezik, és akár 95% relatív páratartalmat is elvisel 55°C-on. Megfelel a legfontosabb nemzetközi szabványoknak, beleértve az EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053 és CAN/CSA C22.2 No. 144 előírásokat.
A Schneider Electric VigiPacT RH99M relé kompakt méretekkel rendelkezik: 54 mm szélesség, 81 mm magasság és 74 mm mélység jellemzi, mindössze 0,3 kg nettó tömeggel. A készülék 6 darab 9 mm-es osztást foglal el a DIN sínen. Az RH99M különösen ajánlott olyan villamos rendszerekhez, ahol fontos a személyek védelme, az elektromos berendezések biztonsága, és ahol szükséges a maradékáramok precíz felügyelete különböző érzékenységi szinteken.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56173 -RH99M 220/240V AC 50/60/400 HZ műszaki adatok
Főbb jellemzők
Termékcsalád: VigiPacT
Termék rövid neve: RH99M
Termék vagy komponens típusa: Maradékáram védelmi relé
Relé alkalmazás: Védelmi relé
Rögzítési támogatás: DIN sín
Földzárlati védelem osztálya: A típus
Beállítás típusa: Választó
Műszaki specifikációk
Maradékáram érzékenység beállítás típusa: 9 fokozatban állítható
Földzárlati érzékenység: 0,03...30 A
Földzárlati késleltetési idő: Azonnali 0,03 A esetén, 0...4,5 s között állítható 9 fokozatban 0,03...30 A tartományban
Áramérzékelő kompatibilitás: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Konvencionális zárt termikus áram [Ithe]: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség [Us]: 220...240 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel: 4 VA
Felügyelt elosztórendszer: 1000 V - AC 50/60 Hz-en (maximum), 1000 V - AC 400 Hz-en (maximum)
Földelési rendszer: TN-S, TT, IT
Névleges impulzus-állósági feszültség [Uimp]: 8 kV
Reset: Kézi reset
Kiegészítő funkciók
Teszt funkció: Távoli teszt, Helyi
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Belső földzárlati áram mérés, tartomány: 80...100 %
Beállítások védelme: Plombálható fedéllel védve
Fizikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
Nettó tömeg: 0,3 kg
IP védettségi fokozat: IP40 az előlapon (EN/IEC 60529 szerint), IP30 az oldalrészeken (EN/IEC 60529 szerint), IP20 a csatlakozókapcsok esetén (EN/IEC 60529 szerint)
IK védettségi fokozat: IK07 az EN 50102 szerint
Környezeti feltételek
Túlfeszültség kategória: IV
Áramütés elleni védelmi osztály: II. osztály
Relatív páratartalom: 95% 55 °C-on
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Környezeti hőmérséklet működés közben: -35...70 °C
Környezeti hőmérséklet tároláskor: -55...85 °C
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-2 M melléklet, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
