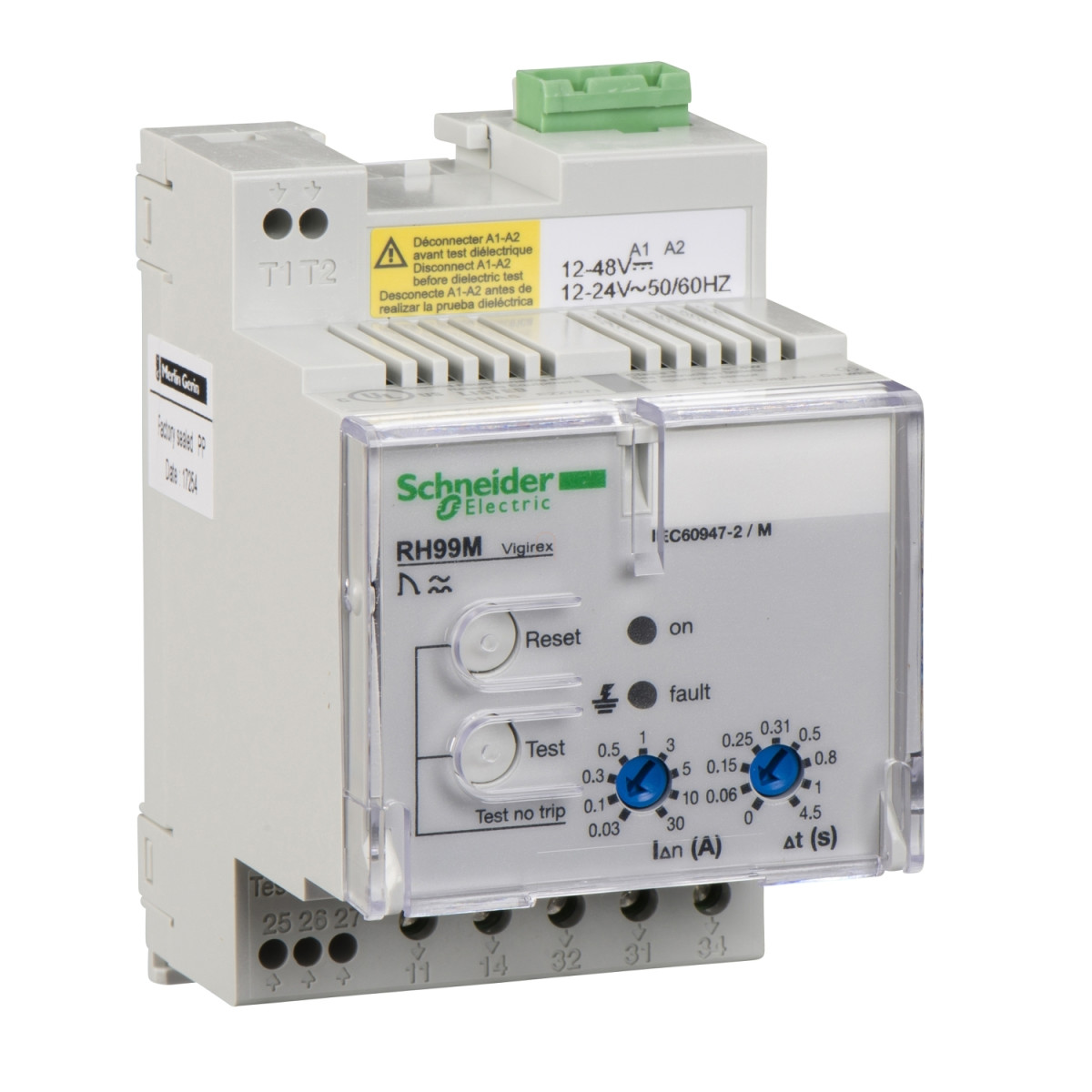

A Schneider Electric VigiPacT RH99M egy kimagasló teljesítményű maradékáram-védelmi relé, amely a legmagasabb szintű elektromos védelmet biztosítja az ipari és kereskedelmi létesítményekhez. Ez a DIN-sínre szerelhető kompakt készülék tökéletes választás a villamos rendszerek maradékáram elleni védelmére, különösen fontos szerepet töltve be a személyi biztonság és tűzvédelem területén.
A VigiPacT RH99M A típusú készülék, ami azt jelenti, hogy mind a váltakozó áramú, mind a pulzáló egyenáramú hibaáramokat érzékeli, így széles körű védelmet biztosít a modern villamos berendezésekkel ellátott létesítményekben. A relé kifinomult beállítási lehetőségekkel rendelkezik – a hibaáram érzékenysége 9 fokozatban állítható 0,03 A és 30 A között, míg a késleltetési idő szintén 9 különböző beállítást kínál 0-tól 4,5 másodpercig terjedően (a 0,03 A beállítás kivételével, amely mindig azonnali kioldást eredményez).
A készülék sokoldalúságát bizonyítja, hogy többféle tápfeszültséggel működtethető: 12-24 V AC 50/60 Hz vagy 12-48 V DC, mindkét esetben 55-120% feszültségtartománnyal. Kompatibilis a VigiPacT TOA, VigiPacT A és VigiPacT L földzárlati áramérzékelőkkel, így különböző méretű és konfigurációjú rendszerekbe rugalmasan beilleszthető. A relé akár 1000 V-os AC rendszerekben is alkalmazható, támogatva a TN-S, IT és TT földelési rendszereket.
Biztonságtechnikai szempontból kiemelkedő tulajdonsága a folyamatos önellenőrző funkció, amely kiterjed az elektronikára, a tápellátásra és a relé/érzékelő kapcsolatra is. A készülék IP40-es védettséggel rendelkezik az előlapon, IP30-as védettséggel az oldalrészeken és IP20-as védettséggel a csatlakozó termináloknál. Mechanikai ellenállóképessége IK07 (2 joule) a releváns szabványoknak megfelelően, és -35°C és +70°C közötti hőmérséklet-tartományban működőképes.
A VigiPacT RH99M felszerelése egyszerű, köszönhetően a DIN-sínes rögzítési lehetőségnek és a jól átgondolt csatlakozási pontoknak. A készülék méretei kompaktak: 54 mm széles, 81 mm magas és 74 mm mély. Tesztelési funkciója távvezérelhető vagy helyi indítású lehet, a visszaállítás pedig manuálisan történik. A beállítások illetéktelen módosítása ellen plombálható fedél nyújt védelmet.
A Schneider Electric VigiPacT RH99M (cikkszám: 56170) megfelel a legfontosabb nemzetközi szabványoknak, beleértve az EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053 és CAN/CSA C22.2 No. 144 előírásokat. Elektromágneses kompatibilitás szempontjából kiemelkedő paraméterekkel rendelkezik, ami biztosítja a zavartalan működést még elektromosan terhelt környezetben is. A készülék II-es érintésvédelmi osztályú, és 4-es túlfeszültség-kategóriába tartozik, ami magas szintű biztonságot garantál.
Schneider Electric Vigirex RH99M műszaki adatok
Általános jellemzők
Terméktípus: Maradékáram-védelmi relé
Terméknév: VigiPacT RH99M
Cikkszám: 56170
Alkalmazás: Védelmi relé
Szerelési mód: DIN sín
Elektromos jellemzők
Földzárlati védelmi osztály: A típus
Beállítás típusa: Választókapcsoló
Maradékáram érzékenység beállítási típus: 9 fokozatban állítható
Földzárlati áram érzékenység: 0,03-30 A
Földzárlati késleltetési idő: Azonnali 0,03 A esetén, 9 fokozatban állítható 0-4,5 s között 0,03-30 A tartományban
Hagyományos zárt termikus áram [Ithe]: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség [Us]: 12-24 V AC 50/60 Hz 55-120%, 12-48 V DC 55-120%
Teljesítményfelvétel: 4 VA
Felügyelt elosztórendszer: Maximum 1000 V AC 50/60 Hz, maximum 1000 V AC 400 Hz
Földelési rendszer: TN-S, IT, TT
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Visszaállítás: Kézi visszaállítás
Kiegészítő funkciók
Tesztfunkció: Távoli teszt, Helyi
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérés, tartomány: 80-100%
Beállítások védelme: Plombálható fedéllel védett
Kompatibilis áramérzékelők
VigiPacT TOA földzárlati áramérzékelő
VigiPacT A földzárlati áramérzékelő
VigiPacT L földzárlati áramérzékelő
Fizikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
IP védettségi fokozat: IP40 előlapon, IP30 oldalrészeken, IP20 csatlakozó terminálokon
IK védettségi fokozat: IK07
Mechanikai robusztság: Tűzállóság IEC 60695-2-1 szerint, IK védelem 2 joule: IK07, Rezgés 13,2-100 Hz: 0,7 g, Rezgés 2-13,2 Hz: +/- 1 mm
Környezeti paraméterek
Túlfeszültség kategória: IV
Érintésvédelmi osztály: II. osztály
Relatív páratartalom: 95% 55°C-on
Szennyezettségi fokozat: 3 IEC 60664-1 szerint
Üzemi környezeti hőmérséklet: -35...+70°C
Tárolási hőmérséklet: -55...+85°C
Szabványok
EN/IEC 60947-2 Annex M
EN/IEC 60755
UL 1053
CAN/CSA C22.2 No. 144
