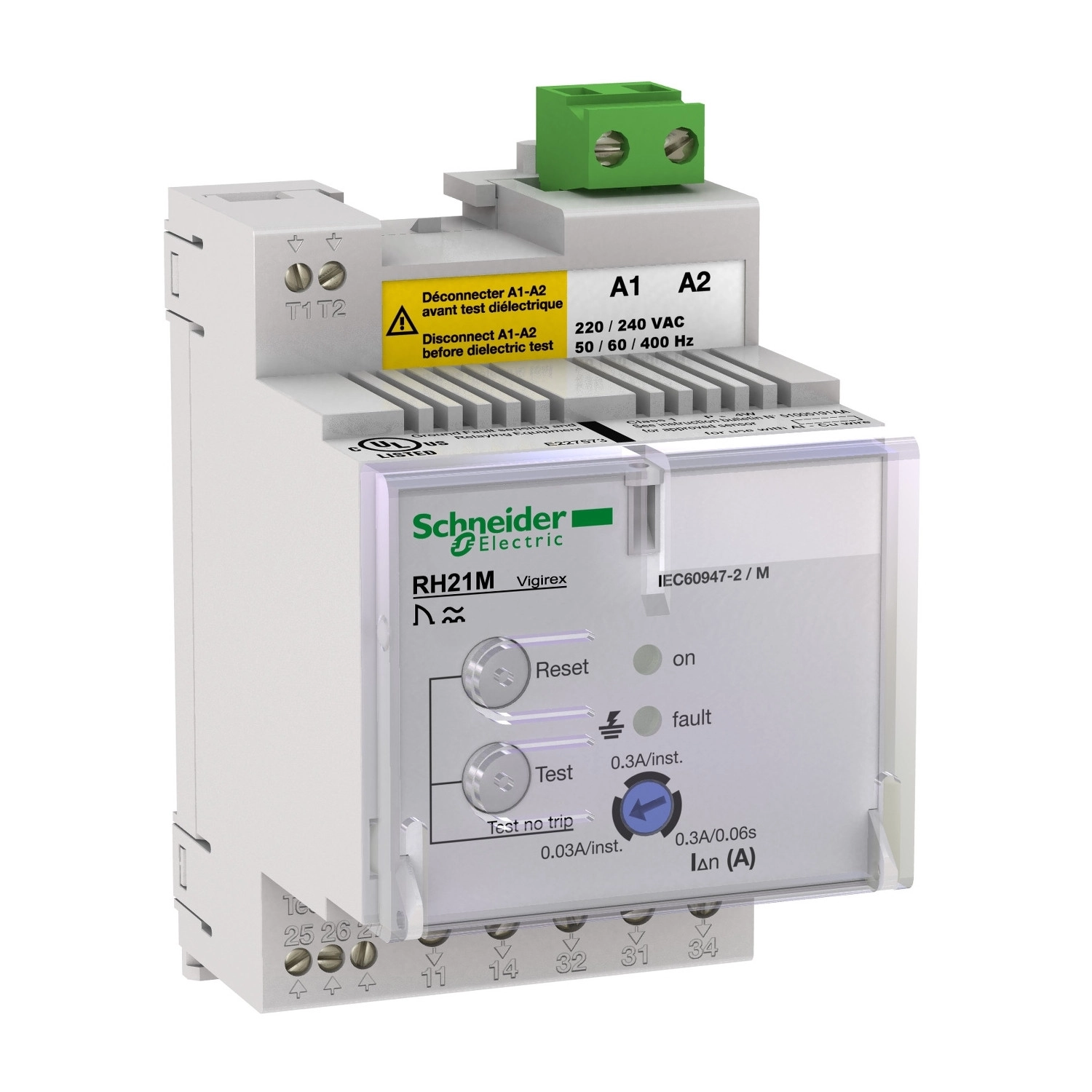

A Schneider Electric VigiPacT RH21M egy professzionális, DIN sínre szerelhető maradékáram védelmi relé, amely kiváló megoldást nyújt az ipari és kereskedelmi létesítmények elektromos rendszereinek földzárlat elleni védelmére. Ez a termék a VigiPacT termékcsalád része, amely a Schneider Electric megbízható védelmi eszközeit foglalja magában.
A VigiPacT RH21M relé elsődleges funkciója a földzárlati áramok folyamatos felügyelete és a veszélyes helyzetekben történő azonnali beavatkozás. A készülék két beállítható érzékenységi szinttel rendelkezik: 30 mA és 300 mA, ami lehetővé teszi, hogy különböző alkalmazási területeken használd. A 30 mA-es beállítás esetén a relé azonnal leold földzárlat esetén, míg a 300 mA-es beállításnál választhatsz az azonnali vagy a 0,06 másodperces késleltetett leoldás között. Ez a rugalmasság lehetővé teszi, hogy a védelmi rendszert az adott létesítmény sajátosságaihoz igazítsd, optimalizálva a biztonságot és minimalizálva a nem kívánt lekapcsolásokat.
A VigiPacT RH21M relé számos érzékelővel kompatibilis, beleértve a VigiPacT TOA, VigiPacT A és VigiPacT L földzárlati áramérzékelőket. Ez a sokoldalúság lehetővé teszi, hogy a meglévő rendszerekbe is könnyen integrálhasd a készüléket. A relé működési tápfeszültsége 220-240 V AC, 50/60 Hz frekvenciával, és akár 55-110% feszültségtartományban is megbízhatóan működik. A termék mindössze 4 VA teljesítményt fogyaszt, így energiahatékony megoldást kínál a folyamatos felügyelethez.
A VigiPacT RH21M különleges képessége, hogy akár 1000 V AC feszültségű elosztórendszereket is képes felügyelni, mind 50/60 Hz, mind 400 Hz frekvencián. Ez különösen hasznos speciális ipari alkalmazásokban vagy olyan létesítményekben, ahol nem standard frekvenciájú hálózatok is előfordulnak. A relé kompatibilis IT, TT és TN-S típusú földelési rendszerekkel, így gyakorlatilag bármilyen létesítményben alkalmazható. A készülék 8 kV-os lökőfeszültség-állósággal rendelkezik, ami kiváló védelmet biztosít a hálózati tranziensek ellen.
A VigiPacT RH21M számos fejlett funkciót kínál a megbízható működés érdekében. A készülék folyamatosan monitorozza az elektronikát, a tápellátást és a relé/érzékelő kapcsolatot, így azonnal észleli a rendszer bármely részének meghibásodását. A földzárlati áram mérési tartománya 80-100% közötti, ami precíz védelmet biztosít. Rendelkezik helyi és távoli tesztfunkcióval is, így a rendszeres ellenőrzések könnyen elvégezhetők. A beállítások manipuláció elleni védelmét egy plombálható fedél biztosítja, amely megakadályozza az illetéktelen módosításokat. A készülék manuális visszaállítása garantálja, hogy a földzárlat okát minden esetben kivizsgálják a rendszer újraindítása előtt.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56163 -földzárlat véd.relé 220/240V AC 50/60/400HZ műszaki adatok
Fő jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: RH21M
Termék vagy komponens típusa: Maradékáram védelmi relé
Relé alkalmazása: Védelmi relé
Rögzítés: DIN sín
Földzárlatvédelmi osztály: A típus
Beállítás típusa: Választókapcsoló
Maradékáram érzékenység beállítás típusa: 2 fokozatban állítható
Földzárlat érzékenység: 0,03 A, 0,3 A
Földzárlat késleltetési idő: Azonnali 0,03 A esetén, Azonnali 0,3 A esetén, Fix 0,06 s 0,3 A esetén
Érzékelő kompatibilitás
Áramérzékelő kompatibilitás: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Elektromos jellemzők
Zárt termikus áram: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség: 220...240 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel: 4 VA
Felügyelt elosztórendszer: 1000 V - AC 50/60 Hz (maximum), 1000 V - AC 400 Hz (maximum)
Földelési rendszer: IT, TT, TN-S
Névleges lökőfeszültség-állóság: 8 kV
Reset: Kézi visszaállítás
Kiegészítő funkciók
Teszt funkció: Helyi, Távoli teszt
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %
Beállítások manipulációbiztossága: Plombálható fedéllel védett
Mechanikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
Nettó tömeg: 0,3 kg
IP védettségi fokozat: IP40 előlapon: megfelel EN/IEC 60529-nek, IP30 oldalsó részeknél: megfelel EN/IEC 60529-nek, IP20 csatlakozókapcsok: megfelel EN/IEC 60529-nek
IK védettségi fokozat: IK07 megfelel EN 50102-nek
Környezeti paraméterek
Túlfeszültség kategória: IV
Áramütés elleni védelem osztálya: II. osztály
Relatív páratartalom: 95 % 55 °C-on
Szennyezettségi fok: 3 megfelel IEC 60664-1-nek
Működési környezeti hőmérséklet: -35…70 °C
Tárolási környezeti hőmérséklet: -55…85 °C
Szabványok
EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
