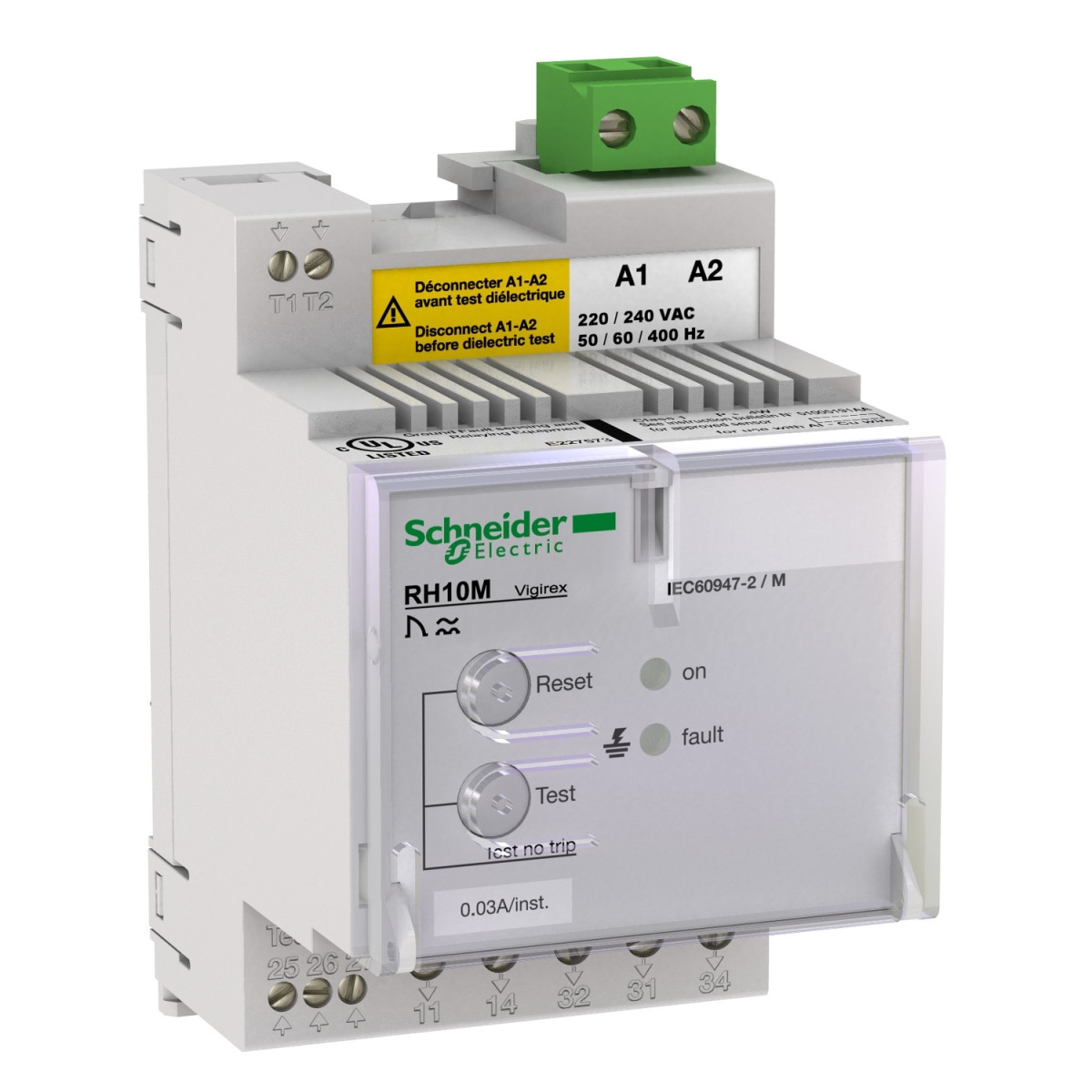

A Schneider Electric VigiPacT RH10M egy kifinomult maradékáram-védelmi relé, amely kiváló megoldást kínál az elektromos rendszerek földzárlati védelmére. A 56135 cikkszámú eszköz 300 mA érzékenységgel rendelkezik, ami ideális választássá teszi közép- és nagyméretű ipari létesítmények védelmére, ahol a magasabb védelmi szint mellett fontos a folyamatos üzem biztosítása is.
A VigiPacT RH10M 220/240 V AC 50/60 Hz tápfeszültséggel működik, és DIN sínre szerelhető kivitelben készült, így könnyen integrálható bármilyen szabványos elosztószekrénybe. Az eszköz A típusú védelmi osztályba tartozik, ami azt jelenti, hogy nem csak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramokat is képes érzékelni. Ez különösen fontos a modern elektronikus berendezésekkel felszerelt létesítményekben, ahol a nem lineáris terhelések miatt változatos hibaáram-formák jelentkezhetnek. Az RH10M fix érzékenységű típus, ami 0,3 A-re van beállítva, és azonnali kioldással rendelkezik.
Az eszköz kompatibilis a VigiPacT TOA, VigiPacT A és VigiPacT L földzárlati áramérzékelőkkel, így különböző méretű és típusú rendszerekhez adaptálható. Maximális terhelhetősége 8 A konvencionális zárt termikus áram esetén, és minimum 10 mA terhelést igényel 12 V-on. A monitorzott elosztórendszer maximum 1000 V AC lehet 50/60 Hz-en, illetve 400 Hz-en egyaránt, és támogatja a TT, IT, valamint TN-S földelési rendszereket. Impulzusfeszültség-állósága 8 kV, ami kiemelkedő védelmet biztosít túlfeszültség esetén.
A Schneider Electric VigiPacT RH10M számos tesztelési és monitoring funkcióval rendelkezik. A tesztfunkció helyben és távolról is elindítható, míg a monitoring rendszer folyamatosan ellenőrzi az elektronikát, a tápellátást és a relé/érzékelő kapcsolatát. A mérési tartomány a névleges érték 80-100%-a között van. Az eszköz beállításai zárható fedéllel védhetők az illetéktelen módosítás ellen. Csatlakozókapcsai különböző keresztmetszetű vezetékekhez használhatók, és a műszaki adatlapon részletesen specifikált meghúzási nyomatékkal kell rögzíteni őket. Az RH10M megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-2 M mellékletét, EN/IEC 60755-öt, UL 1053-at és CAN/CSA C22.2 No. 144-et. Méretei 54 mm széles, 81 mm magas és 74 mm mély, és mindössze 0,3 kg tömegű.
VigiPacT RH10M műszaki adatok
Általános tulajdonságok
Termékcsalád: VigiPacT
Készülék rövid neve: RH10M
Termék típusa: Maradékáram-védelmi relé
Relé alkalmazása: Védelmi relé
Szerelési mód: DIN sín
Elektromos jellemzők
Földzárlat-védelmi osztály: A típus
Beállítás típusa: Nincs
Maradékáram-érzékenység: 0,3 A
Földzárlati időkésleltetés: Azonnali
Áramérzékelő kompatibilitás: VigiPacT TOA, VigiPacT A és VigiPacT L földzárlati áramérzékelők
Konvencionális zárt termikus áram [Ithe]: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség [Us]: 220...240 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel: 4 VA
Monitorzott elosztórendszer: 1000 V AC 50/60 Hz (maximum), 1000 V AC 400 Hz (maximum)
Földelési rendszer: TT, IT, TN-S
Névleges impulzusfeszültség-állóság [Uimp]: 8 kV
Visszaállítás: Kézi visszaállítás
Funkciók és védelem
Tesztfunkció: Távoli teszt, Helyi
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %
Beállítások védelme: Zárható fedéllel védve
Fizikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
IP védettség: IP40 előlapon, IP30 oldalakon, IP20 csatlakozókapcsokon
IK védettség: IK07
Környezeti feltételek
Túlfeszültség-kategória: IV
Elektromos érintésvédelmi osztály: II. osztály
Relatív páratartalom: 95% 55 °C-on
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -55...85 °C
Szabványok és előírások
Megfelel a következőknek: EN/IEC 60947-2 M melléklet, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
