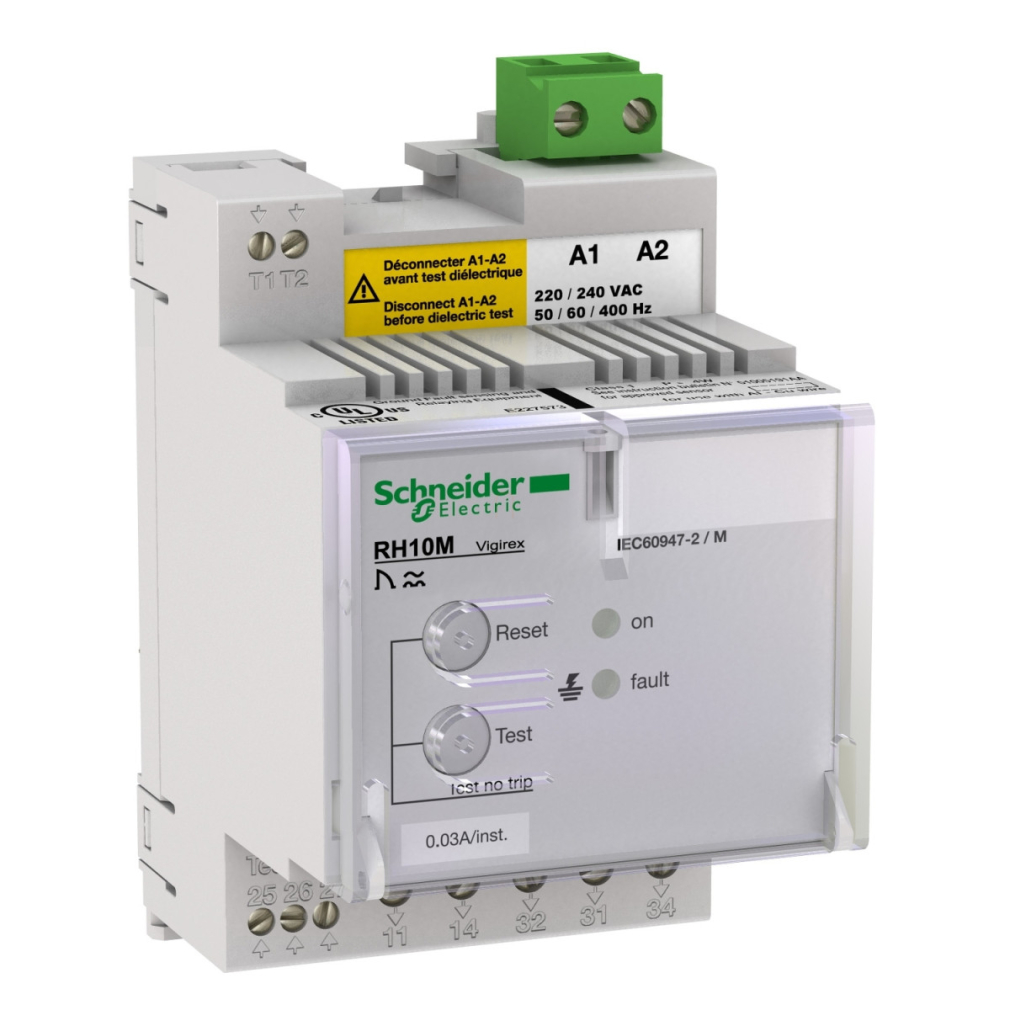

A Schneider Electric VigiPacT RH10M egy kiváló minőségű, 30mA érzékenységű maradékáram-védelmi relé, amely hatékony védelmet biztosít a földzárlati áramokkal szemben. A DIN-sínre szerelhető készülék ideális választás ipari és kereskedelmi létesítmények elektromos rendszereinek biztonsági felügyeletéhez, ahol a személyek és berendezések fokozott védelme elengedhetetlen.
A VigiPacT RH10M A típusú védelmi osztállyal rendelkezik, ami azt jelenti, hogy egyaránt képes érzékelni a váltakozó (AC) és a lüktető egyenáramú (DC) földzárlati áramokat. A fix, 30mA-es érzékenység azonnali, késleltetés nélküli lekapcsolást biztosít, ami különösen fontos az emberi élet védelme szempontjából. A relé 220-240V AC tápfeszültséggel működik, 50/60 Hz frekvencián, 55-110% működési tartománnyal, tehát széles feszültségingadozás mellett is megbízhatóan üzemel. A maximálisan felügyelhető rendszerfeszültség akár 1000V AC is lehet, ami 50/60 Hz és 400 Hz frekvencián egyaránt használható, így különleges alkalmazásokban is bevethető.
A VigiPacT RH10M széles körű kompatibilitással rendelkezik, együttműködik a VigiPacT TOA, A és L típusú földzárlati áram érzékelőkkel. Kiemelkedő felügyeleti funkcióinak köszönhetően folyamatosan ellenőrzi az elektronikát, a tápellátást és a relé/érzékelő kapcsolatot, így maximális üzembiztonságot garantál. A beépített öndiagnosztika és a helyi/távoli tesztfunkció lehetővé teszi a rendszeres, egyszerű ellenőrzést. A földzárlati áram mérése belső rendszerrel történik, 80-100% tartományban, a beállítások manipulációjának elkerülésére plombálható védőfedéllel rendelkezik.
A készülék műszaki paraméterei figyelemre méltóak: 8A-es hagyományos zárt termikus árammal rendelkezik, minimális terhelése 10mA 12V-on. Teljesítményfelvétele mindössze 4VA, ami energiahatékony üzemeltetést tesz lehetővé. A relé használható TN-S, IT és TT földelési rendszerekben, ami széleskörű alkalmazhatóságot biztosít különböző elektromos installációkban. 8kV névleges lökőfeszültség-állósággal rendelkezik, kézi visszaállítást igényel hibaállapot után.
A VigiPacT RH10M telepítése és csatlakoztatása rugalmas, különböző keresztmetszetű vezetékeket fogad mind a segédtáp, mind a hibajelző, a tesztelő és az érzékelő csatlakozókon. A készülék méretei kompakt kialakítást tesznek lehetővé: szélessége 54 mm, magassága 81 mm, mélysége 74 mm. A szabvány 9 mm-es osztású DIN-sínre 6 osztásnyi helyet foglal. Védettsége az előlap felől IP40, oldalról IP30, a csatlakozási pontokon IP20, ami megfelel a legtöbb telepítési környezet követelményeinek.
A VigiPacT RH10M tervezése során figyelembe vették a szélsőséges környezeti feltételeket is: -35°C és +70°C között üzemeltethető, tárolási hőmérséklet-tartománya -55°C-től +85°C-ig terjed. A készülék mechanikai robusztussága kiemelkedő, ellenáll a tűznek (IEC 60695-2-1), valamint a 2 joule erősségű ütésnek (IK07). A vibrációval szembeni ellenállás szintén kiváló: 2-13,2 Hz között ±1 mm, 13,2-100 Hz között 0,7 g. Elektromágneses összeférhetősége számos nemzetközi szabványnak megfelel, többek között a CISPR 11 és az IEC 61000-4 szabványsorozat előírásainak. A termék maximálisan 95%-os relatív páratartalom mellett is üzemeltethető 55°C-on, szennyezettségi foka 3-as az IEC 60664-1 szerint.
Schneider Electric VigiPacT RH10M műszaki adatok
Fő jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: RH10M
Termék vagy komponens típusa: Maradékáram-védelmi relé
Relé alkalmazás: Védelmi relé
Szerelési támogatás: DIN sín
Földzárlat-védelmi osztály: A típus
Beállítás típusa: Nincs
Maradékáram-érzékenység állítás típusa: Rögzített
Földzárlat-érzékenység: 0,03 A
Földzárlat időkésleltetés: Azonnali
Kompatibilitás és működés
Áramérzékelő kompatibilitás: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Hagyományos zárt termikus áram: 8 A
Minimális terhelés: 10 mA 12 V-nál
Névleges tápfeszültség: 220...240 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel: 4 VA
Felügyelt elosztórendszer: Maximum 1000 V - AC 50/60 Hz, Maximum 1000 V - AC 400 Hz
Földelési rendszer: TN-S, IT, TT
Névleges lökőfeszültség-állóság: 8 kV
Reset: Kézi visszaállítás
Kiegészítő funkciók
Tesztfunkció: Helyi, Távoli teszt
Felügyelet: Elektronika (folyamatos), Tápellátás (folyamatos), Relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Belső földzárlati áram mérés, tartomány: 80...100 %
Beállítások illetéktelen módosítás elleni védelme: Plombálható fedéllel védett
Fizikai jellemzők
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
IP védettségi fokozat: IP40 előlapon: megfelel az EN/IEC 60529 szabványnak, IP30 oldalsó részeken: megfelel az EN/IEC 60529 szabványnak, IP20 csatlakozó terminálokon: megfelel az EN/IEC 60529 szabványnak
IK védettségi fokozat: IK07 megfelel az EN 50102 szabványnak
Környezeti feltételek
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály
Relatív páratartalom: 95 % 55 °C-on
Szennyezettségi fok: 3 megfelel az IEC 60664-1 szabványnak
Üzemi környezeti hőmérséklet: -35…70 °C
Tárolási környezeti hőmérséklet: -55…85 °C
Szabványok
Szabványoknak való megfelelés: EN/IEC 60947-2 M melléklet, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
