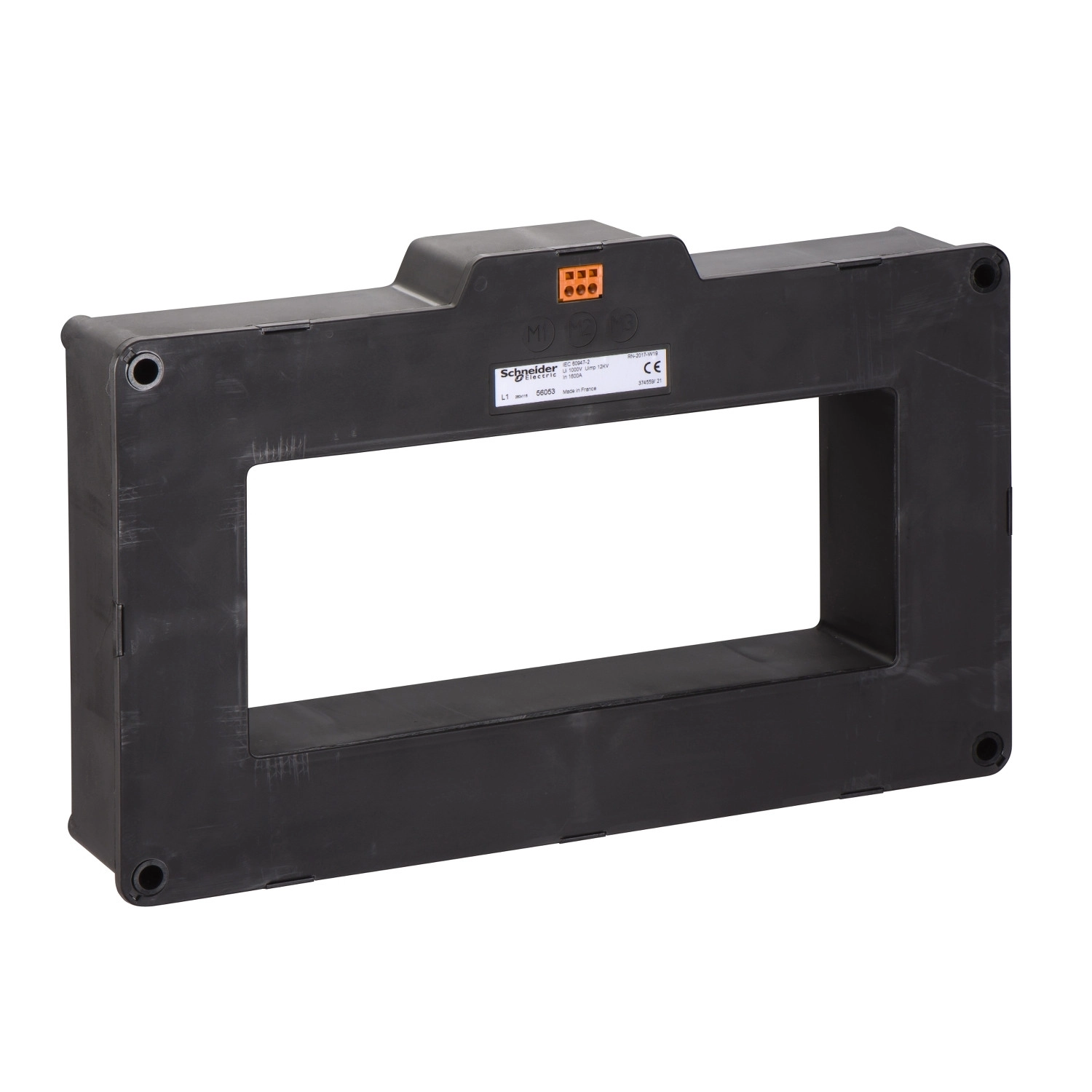

A Schneider Electric VigiPacT sorozatba tartozó L2 típusú négyszögletes földzárlat érzékelő szenzor (cikkszám: 56054) professzionális megoldást kínál ipari környezetben történő hibaáram-figyelésre és védelemre. Ez az eszköz kiválóan alkalmas kritikus elektromos rendszerek folyamatos monitorozására, ahol a földzárlatok gyors észlelése és kezelése elengedhetetlen a biztonságos működéshez.
A 3200A névleges üzemi árammal rendelkező négyszögletes szenzor elsődlegesen berendezések felügyeletére és vezérlésére szolgál, és tökéletesen kompatibilis a VigiPacT sorozat különböző hibaáram-védelmi reléivel, beleértve a RH10M, RH10P, RH21M, RH21P, RH68M, RH86M, RH86P, RH99M, RH99P, RH197M, RH197P, RHU, RHUs és RMH modelleket. Az 1/1000 transzformátorarány biztosítja a pontos mérést és a megfelelő érzékenységet a földzárlatok detektálásakor. A 56054 négyszögletes szenzor használható mind 50/60 Hz-es, mind 400 Hz-es hálózati frekvencián, ami sokoldalú alkalmazhatóságot tesz lehetővé különböző ipari környezetekben.
A készülék kiemelkedő műszaki paraméterei közé tartozik a 100 kA névleges rövid idejű zárlati áram (0,5 másodpercig), valamint a 85 kA maradékáramú zárlati áramtartás (szintén 0,5 másodpercig). Az 1000 V névleges szigetelési feszültség, a IV túlfeszültség kategória és a 12 kV névleges lökőfeszültség-tartás mind a szenzor robusztus kialakítását és megbízhatóságát igazolják. A szerelési mód lehet fix (kábelekkel) vagy fix (sínes), a csatlakozások csavaros kötésűek, 0,5-2,5 mm² keresztmetszetű vezetékekhez. A test IP30, a csatlakozók IP20 védelmi fokozattal rendelkeznek, ami megfelelő védelmet biztosít a tipikus ipari környezeti hatások ellen. A készülék akár -35...80 °C közötti üzemi hőmérsékleten is használható, tárolási hőmérséklettartománya pedig -55...100 °C. A Schneider Electric 56054 cikkszámú négyszögletes földzárlat érzékelő méretei: külső szélesség 576 mm (belső 470 mm), külső magasság 266 mm (belső 160 mm), mélység 72 mm. A szennyezettségi fok 3-as szintű az IEC 60664-1 szabvány szerint, ami ipari környezetben való használatra teszi alkalmassá.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56054 -földzárlat érzékelő, négyszögletes műszaki adatok
Fő jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: L
Termék vagy komponens típusa: Földzárlat áramérzékelő
Eszköz alkalmazása: Berendezés felügyelet és vezérlés
Áramérzékelő típusa: Négyszögletes szenzor
Névleges üzemi áram [Ie]: 3200 A
Kompatibilitás
VigiPacT RH10M maradékáram védelmi relé
VigiPacT RH10P maradékáram védelmi relé
VigiPacT RH21M maradékáram védelmi relé
VigiPacT RH21P maradékáram védelmi relé
VigiPacT RH68M maradékáram védelmi relé
VigiPacT RH86M maradékáram védelmi relé
VigiPacT RH86P maradékáram védelmi relé
VigiPacT RH99M maradékáram védelmi relé
VigiPacT RH99P maradékáram védelmi relé
VigiPacT RH197M maradékáram védelmi relé
VigiPacT RH197P maradékáram védelmi relé
VigiPacT RHU maradékáram védelmi relé
VigiPacT RHUs maradékáram védelmi relé
VigiPacT RMH maradékáram védelmi relé
Műszaki paraméterek
Transzformátor áttétel: 1/1000
Hálózati frekvencia: 50/60 Hz, 400 Hz
Névleges rövid idejű zárlati áramtartás [Icw]: 100 kA 0,5 s-ig
Maradék rövidzárlati áramtartás: 85 kA / 0,5 s
Névleges szigetelési feszültség [Ui]: 1000 V
Túlfeszültség kategória: IV
Névleges lökőfeszültség-tartás [Uimp]: 12 kV
Szerelési mód: Fix (kábelekkel), Fix (sínes)
Csatlakozások - terminálok: Csavaros csatlakozás 0,5...2,5 mm²
Környezeti jellemzők
IP védettségi fok: Test: IP30, Csatlakozók: IP20
Környezeti jellemzők: Nedves hőnek való kitettség szolgálatban: C2 kategória: 48 óra az IEC 60068-2-56 szerint
Nedves hőnek való kitettség nem üzemelés közben (25...55 °C, RH 95 %): 28 ciklus az IEC 60068-2-30 szerint
Sós köd: Kb/2 az IEC 60068-2-52 szerint
Szennyezettségi fok: 3-as szint az IEC 60664-1 szerint
Üzemi környezeti hőmérséklet: -35...80 °C
Tárolási környezeti hőmérséklet: -55...100 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-2
Termék tanúsítványok: CE
Fizikai jellemzők
Nettó tömeg: 20 kg
Magasság: Külső: 266 mm, Belső: 160 mm
Szélesség: Külső: 576 mm, Belső: 470 mm
Mélység: 72 mm
