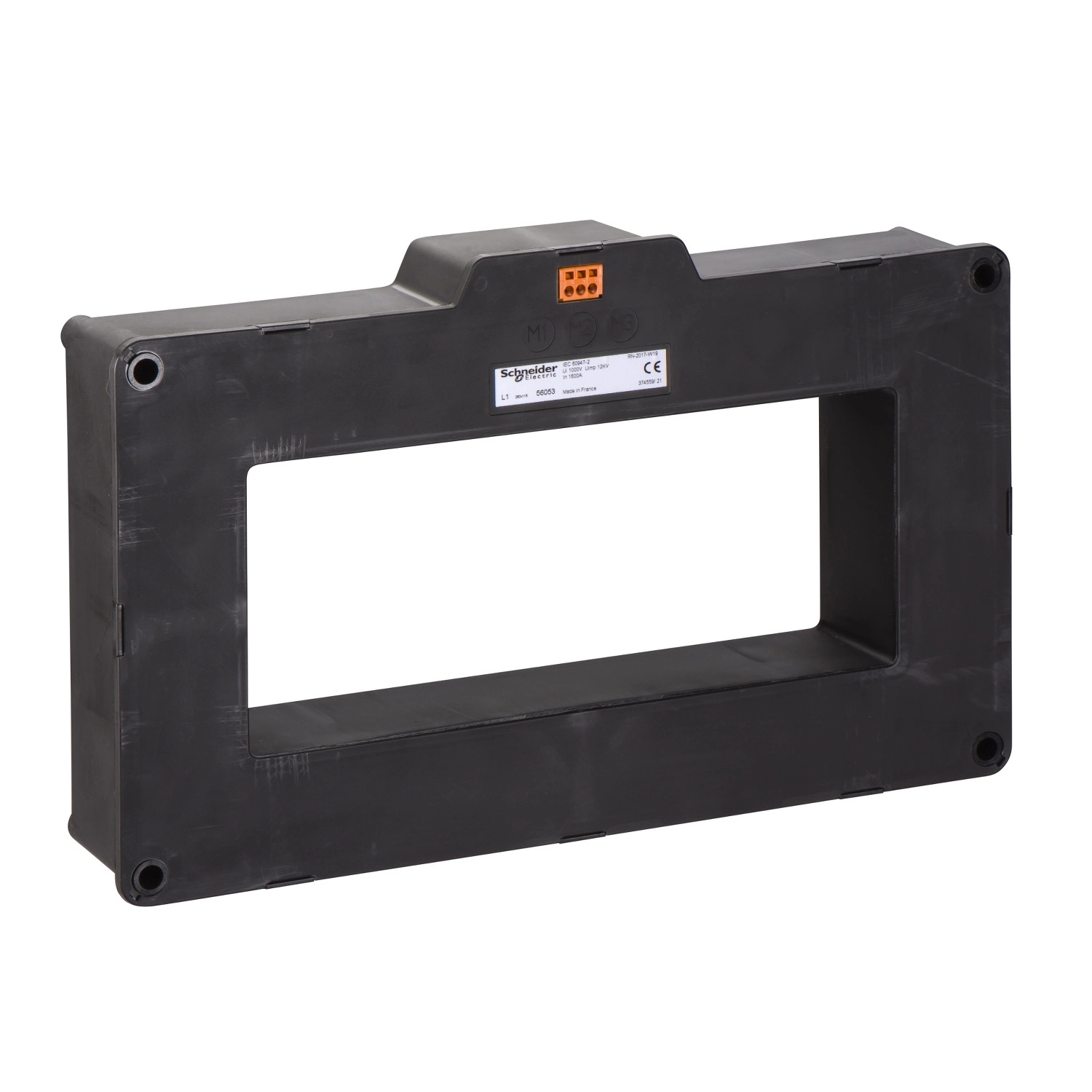

A Schneider Electric VigiPacT L1 típusú téglalap alakú földzárlati áramszenzor (cikkszám: 56053) professzionális megoldást kínál a földzárlat-védelem területén. Ez az eszköz kifejezetten magas névleges árammal (1600A) rendelkezik, ami ideálissá teszi nagyobb ipari berendezések és rendszerek védelméhez. A 280mm x 115mm belső méretekkel rendelkező szenzor tökéletesen illeszkedik a VigiPacT sorozat residual current protection relay termékcsaládjával, beleértve a RH10M, RH10P, RH21M, RH21P, RH68M, RH86M, RH86P, RH99M, RH99P, RH197M, RH197P, RHU, RHUs és RMH modelleket.
A termék kiemelkedő műszaki paraméterekkel büszkélkedhet. Az 1/1000-es transzformátor aránnyal rendelkező eszköz mind 50/60 Hz-es, mind 400 Hz-es hálózati frekvencián használható, ami rendkívüli rugalmasságot biztosít különböző alkalmazási környezetekben. A földzárlati áramszenzor különösen ellenálló a rövidzárlati áramokkal szemben, amit a 100 kA / 0,5 s névleges rövidideig kibírható áram és a 85 kA / 0,5 s maradékáram rövidzárlati kibírás értékek is bizonyítanak. Az 1000 V névleges szigetelési feszültség és a IV-es túlfeszültség kategória, valamint a 12 kV névleges impulzus kibírási feszültség magas szintű védelmet garantál még a legigényesebb ipari környezetekben is.
A Schneider Electric VigiPacT földzárlati szenzor rugalmas telepítési lehetőségeket kínál, hiszen egyaránt alkalmas kábelekhez és sínek rögzítéséhez. A csavaros csatlakoztatás 0,5...2,5 mm² méretű vezetékeket fogad. Az eszköz méretei precízen meghatározottak: külső magassága 233 mm, belső magassága 115 mm, külső szélessége 388 mm, belső szélessége 280 mm, mélysége pedig 72 mm. A védettségi szint tekintetében a test IP30, míg a csatlakozók IP20 besorolással rendelkeznek, ami megfelelő védelmet nyújt a tipikus ipari környezeti hatásokkal szemben.
A Schneider Electric VigiPacT L1 56053 földzárlati áramszenzor rendkívül robusztus, amit a környezeti specifikációk is alátámasztanak. Az eszköz -35...80 °C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya pedig -55...100 °C. A termék megfelel a szigorú környezeti előírásoknak, beleértve a nedves hőnek való kitettséget (C2 kategória: 48 óra az IEC 60068-2-56 szabványnak megfelelően), a nem üzemi állapotban nedves hőnek való kitettséget (28 ciklus, 25...55 °C, 95% relatív páratartalom mellett az IEC 60068-2-30 szabványnak megfelelően), valamint a sóköd-ellenállást (Kb/2 az IEC 60068-2-52 szabványnak megfelelően). A termék 3-as szennyezettségi fokozatú (IEC 60664-1 szerint), és rendelkezik CE tanúsítvánnyal, valamint megfelel az IEC 60947-2 szabványnak.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56053 -földzárlat véd. 280x115 mm műszaki adatok
Alap információk
Termékcsalád: VigiPacT
Eszköz rövid neve: L
Termék vagy komponens típus: Földzárlati áramszenzor
Eszköz alkalmazás: Berendezés felügyelet és vezérlés
Kompatibilitás
Kompatibilis termékcsaládok: VigiPacT RH10M maradékáram-védelmi relé, VigiPacT RH10P maradékáram-védelmi relé, VigiPacT RH21M maradékáram-védelmi relé, VigiPacT RH21P maradékáram-védelmi relé, VigiPacT RH68M maradékáram-védelmi relé, VigiPacT RH86M maradékáram-védelmi relé, VigiPacT RH86P maradékáram-védelmi relé, VigiPacT RH99M maradékáram-védelmi relé, VigiPacT RH99P maradékáram-védelmi relé, VigiPacT RH197M maradékáram-védelmi relé, VigiPacT RH197P maradékáram-védelmi relé, VigiPacT RHU maradékáram-védelmi relé, VigiPacT RHUs maradékáram-védelmi relé, VigiPacT RMH maradékáram-védelmi relé
Áramszenzor típus: Téglalap alakú szenzor
Névleges üzemi áram [Ie]: 1600 A
Műszaki paraméterek
Transzformátor áttétel: 1/1000
Hálózati frekvencia: 50/60 Hz, 400 Hz
Névleges rövidideig kibírható áram [Icw]: 100 kA 0,5 s-ig
Maradékáram rövidzárlati kibírás: 85 kA / 0,5 s
Névleges szigetelési feszültség [Ui]: 1000 V
Túlfeszültség kategória: IV
Névleges impulzus kibírási feszültség [Uimp]: 12 kV
Telepítés és csatlakoztatás
Rögzítési mód: Fix (kábelek), Fix (sínek)
Csatlakozások - kapcsok: Csavaros csatlakozás 0,5...2,5 mm²
Fizikai jellemzők
Magasság: Külső: 233 mm, Belső: 115 mm
Szélesség: Külső: 388 mm, Belső: 280 mm
Mélység: 72 mm
Környezeti paraméterek
IP védettségi szint: Test: IP30, Csatlakozók: IP20
Környezeti jellemzők: Nedves hőnek való kitettség üzem közben: C2 kategória: 48 óra az IEC 60068-2-56 szerint; Nedves hőnek való kitettség nem üzemelő állapotban (25...55 °C, 95% RH): 28 ciklus az IEC 60068-2-30 szerint; Sóköd: Kb/2 az IEC 60068-2-52 szerint
Szennyezettségi fok: 3-as szint az IEC 60664-1 szerint
Üzemi környezeti hőmérséklet: -35...80 °C
Tárolási környezeti hőmérséklet: -55...100 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-2
Terméktanúsítványok: CE
