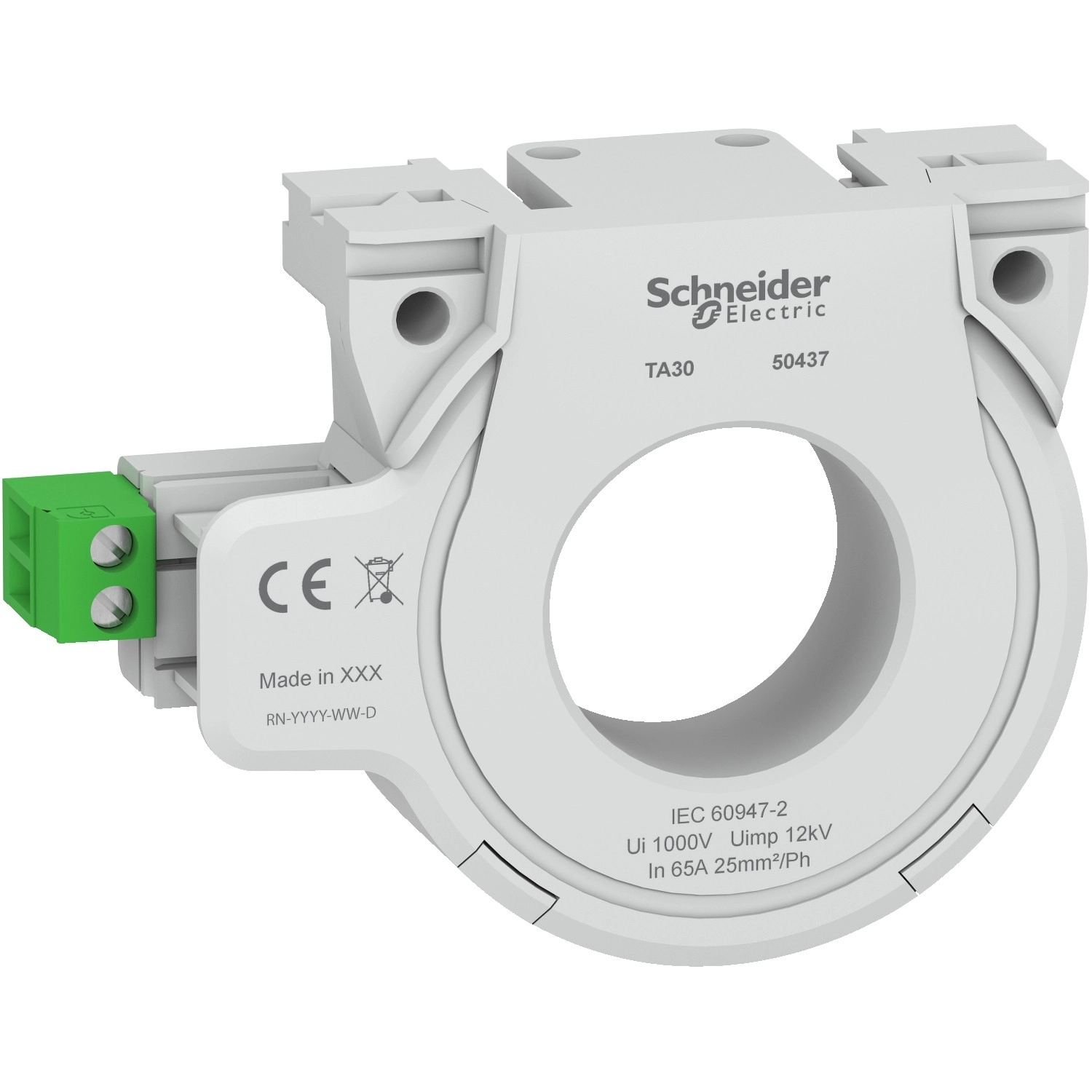

A Schneider Electric VigiPacT TA30 zárt toroid típusú hibaáram-érzékelő szenzor egy megbízható és professzionális megoldás az elektromos hálózatok földzárlati áramainak pontos detektálására. A termék az A típusú zárt toroid kialakításának köszönhetően kiváló érzékenységgel rendelkezik, amely lehetővé teszi a szivárgó áramok precíz mérését és a rendszer megfelelő védelmének biztosítását.
A VigiPacT TA30 szenzor 65A névleges üzemi árammal és 30 mm belső átmérővel rendelkezik, amely lehetővé teszi, hogy különböző méretű kábelek esetén is hatékonyan működjön. A termék 1/1000 transzformátor áttétellel rendelkezik, és képes 50/60 Hz valamint 400 Hz hálózati frekvencián is működni, így sokféle alkalmazási területen használható. A szenzor kompatibilis a VigiPacT RH sorozat számos tagjával, többek között az RH10M, RH10P, RH21M, RH21P, RH68M, RH86M, RH86P, RH99M, RH99P, RH197M, RH197P, RHU, RHUs és RMH hibaáram-védelmi relékkel, így rugalmasan illeszthető a meglévő rendszerekbe.
A TA30 kiemelkedő műszaki paraméterekkel rendelkezik: 85 kA / 0,5 s névleges rövid idejű zárlati áramot képes elviselni az IEC 60947-2 szabványnak megfelelően, 1000 V névleges szigetelési feszültséggel, IV túlfeszültség kategóriával és 12 kV névleges lökőfeszültség-állósággal rendelkezik. A termék felszerelése többféleképpen történhet: rögzíthető sík hátlapra, profilozott fémlemezre, hornyolt hátlapra, valamint felcsíptethető DIN sínre vagy Vigirex relére. A csatlakoztatás csavaros kötéssel történik, 0,22-2,5 mm² vezetékmérethez. A termék tömege mindössze 0,12 kg, méretei pedig 74,5 mm magasság, 63 mm szélesség és 29 mm mélység.
A VigiPacT TA30 zárt toroid rendkívül robusztus és megbízható működést biztosít még szélsőséges környezeti feltételek mellett is. Az eszköz IP30-as védelmi besorolással rendelkezik a test esetében, míg a csatlakozók IP20-as védettségűek. Környezeti jellemzői között megtalálható a nedves hőnek való kitettség üzem közben (C2 kategória: 48 óra az IEC 60068-2-56 szabványnak megfelelően), valamint az üzemen kívüli nedves hőnek való kitettség (25-55 °C, 95% relatív páratartalom: 28 ciklus az IEC 60068-2-30 szabványnak megfelelően), továbbá a sós köd (Kb/2 az IEC 60068-2-52 szabványnak megfelelően). A szennyezettségi fok 3-as szintű az IEC 60664-1 szabványnak megfelelően. Az üzemi környezeti hőmérséklet-tartománya -35 és +70 °C között, míg a tárolási hőmérséklet-tartománya -55 és +85 °C között van, így szélsőséges körülmények között is megbízhatóan működik.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 50437 - TA30 zárt toroid In=65A d=30mm műszaki adatok
Általános jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: TA30
Termék vagy alkatrész típusa: Földzárlati áram érzékelő
Eszköz alkalmazása: Berendezés felügyelet és vezérlés
Kompatibilitás
Kompatibilis a következő hibaáram-védelmi relékkel: VigiPacT RH10M, RH10P, RH21M, RH21P, RH68M, RH86M, RH86P, RH99M, RH99P, RH197M, RH197P, RHU, RHUs, RMH
Műszaki jellemzők
Áramérzékelő típusa: A típusú zárt toroid
Névleges üzemi áram: 65 A
Transzformátor áttétel: 1/1000
Hálózati frekvencia: 50/60 Hz, 400 Hz
Névleges rövid idejű zárlati áram: 85 kA 0,5 s-ig
Maradékáramú rövidzárlati áramerősség: 85 kA / 0,5 s az IEC 60947-2 szabvány szerint
Névleges szigetelési feszültség: 1000 V
Túlfeszültség kategória: IV
Névleges lökőfeszültség-állóság: 12 kV
Fizikai jellemzők
Szerelési mód: Rögzített (sík hátlap), Rögzített (profilozott fémlemez), Rögzített (hornyolt hátlap), Rápattintható (DIN sín), Rápattintható (Vigirex relé)
Csatlakozások - csatlakozók: Csavaros csatlakozás 0,22...2,5 mm²
Belső átmérő: 29,4 mm
Magasság: 74,5 mm
Szélesség: 63 mm
Mélység: 29 mm
Környezeti feltételek
IP védelmi fokozat: Ház: IP30, Csatlakozók: IP20
Környezeti jellemzők: Nedves hőnek való kitettség üzem közben: C2 kategória: 48 óra az IEC 60068-2-56 szerint
Nedves hőnek való kitettség üzemen kívül (25...55 °C, RH 95%): 28 ciklus az IEC 60068-2-30 szerint
Sós köd: Kb/2 az IEC 60068-2-52 szerint
Szennyezettségi fok: 3-as szint az IEC 60664-1 szerint
Üzemi környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -55...85 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-2
Terméktanúsítványok: CE
