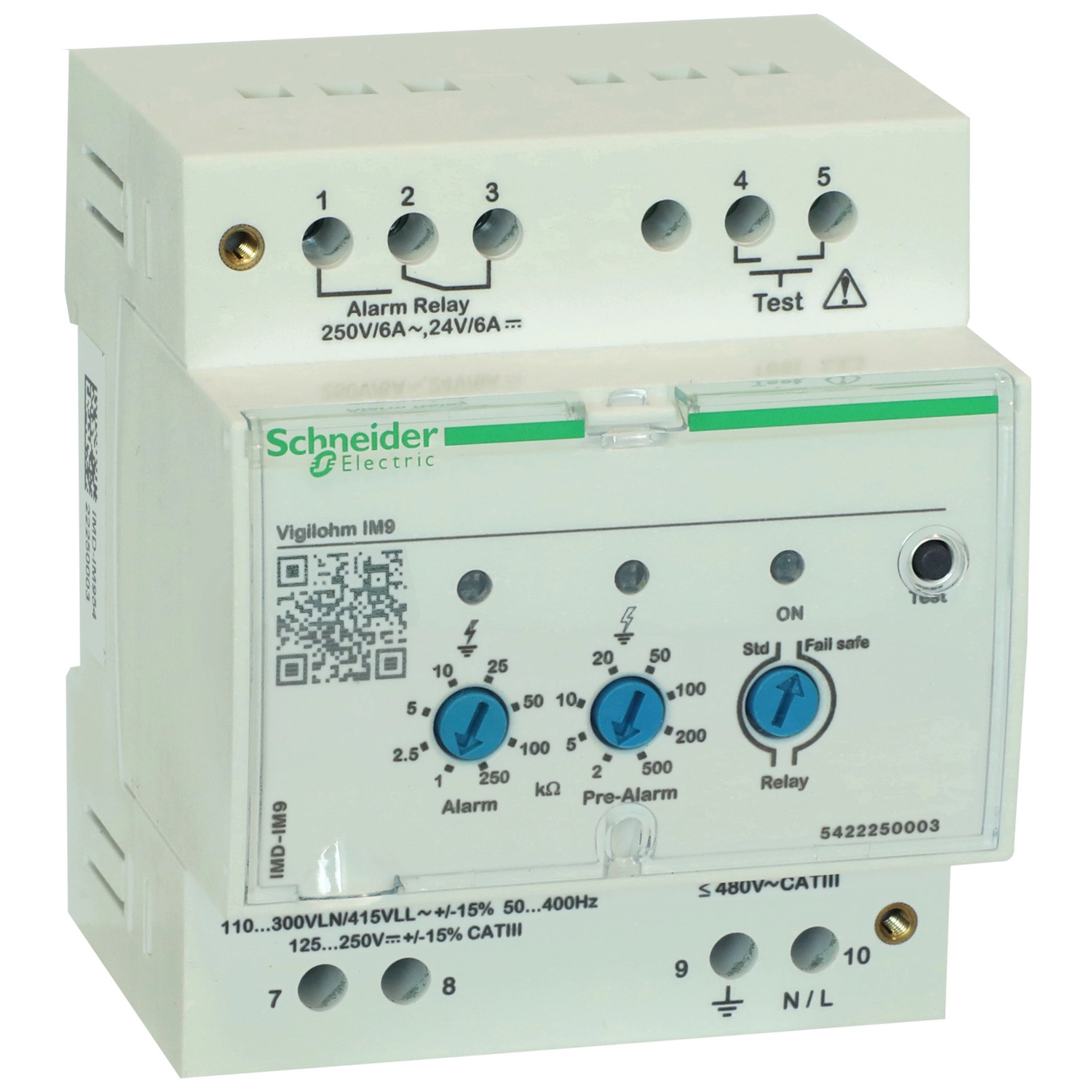

A Schneider Electric Vigilohm IM9 egy professzionális szigetelésfigyelő eszköz, amely kifejezetten IT földelési rendszerek felügyeletére lett tervezve. Ez a kompakt, mégis nagy teljesítményű készülék ideális választás kisméretű és nem zavart váltakozó áramú hálózatokhoz, különösen tengerészeti alkalmazásokban, ahol a biztonság és a megbízhatóság kritikus fontosságú.
Az IM9 szigetelésfigyelő képes folyamatosan monitorozni a hálózat szigetelési ellenállását, és figyelmeztetést ad, ha ez az érték a beállított küszöbérték alá csökken. A mérési tartomány 1000 Ohm és 500 kOhm között van, ±15% pontossággal. A készülék kétszintű riasztási rendszerrel rendelkezik: egy előriasztással, amely 2-500 kOhm között állítható, valamint egy fő riasztással, amely 1-250 kOhm közötti értékekre konfigurálható. A készülék válaszideje mindkét esetben legfeljebb 7 másodperc, ami gyors reagálást tesz lehetővé potenciális problémák esetén. A beépített 7 másodperces konfigurálható szűrési idő segít a téves riasztások elkerülésében.
A Schneider Electric Vigilohm IM9 rendkívül sokoldalú a tápellátás szempontjából is. Működtethető 110-415 V AC feszültségtartományban 50/60/400 Hz frekvenciával (±15% tűréssel), vagy akár 125-250 V DC egyenfeszültségről is (szintén ±15% tűréssel). Az eszköz áramfogyasztása mindössze 7 VA, illetve 3 W, és 1 A-es túláram védelemmel rendelkezik. Hálózati csatlakozás szempontjából kompatibilis az 1P+N, 3P és 3P+N típusú hálózatokkal, és képes felügyelni akár 600 V-os váltakozó áramú hálózatot is (ha semlegeshez csatlakoztatják) vagy 480 V-os váltakozó áramú hálózatot (ha fázishoz csatlakoztatják), 45-440 Hz frekvenciatartományban. A jelzőérintkezők 250 V AC / 6 A vagy 12-24 V DC / 6 A paraméterekkel rendelkeznek, és standard vagy fail-safe kivitelben 1 váltóérintkeződes (C/O) kapcsolóelemet tartalmaznak.
A készülék rendkívül rugalmas szerelési lehetőségekkel rendelkezik: felszerelhető DIN-sínre történő rápattintással vagy akár panelbe süllyesztve is, és mind vízszintesen, mind függőlegesen működtethető. A csatlakozás alagút típusú sorkapcsokkal történik, amelyek 0,2-2,5 mm² keresztmetszetű vezetékeket fogadnak. A ház anyaga hőre lágyuló műanyag, ami egyszerre könnyű és strapabíró. Méretei kompaktak: 90 mm magasság, 71 mm szélesség és 67,5 mm mélység, a kivágási méret pedig 66 x 72,5 mm. A készülékház védettségi szintje IP20, míg az előlap IP40 védelmet biztosít.
Az IM9 szigetelésfigyelő eszköz számos nemzetközi szabványnak és előírásnak megfelel, beleértve az IEC 61557-8, UL 61010-1, IEC 61010-1 és IEC 61326-2-4 szabványokat. Emellett rendelkezik EAC, CE, BV, RMRS, DNV és RCM tanúsítványokkal, valamint speciális tengerészeti tanúsítványokkal (TAE00001HB, érvényesség: 2029-09-22; MRE0000016, érvényesség: 2027-07-05). Működési hőmérséklet-tartománya -25°C és +55°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. A relatív páratartalom tekintetében 0-92% között használható, és akár 3000 méteres tengerszint feletti magasságig telepíthető beltéri környezetben.
Vigilohm IM9 szigetelésfigyelő műszaki adatok
Fő jellemzők
Termékcsalád: Vigilohm
Eszköz rövid neve: IM9
Termék vagy komponens típusa: Szigetelésfigyelő eszköz
Földelési rendszer: IT
Alkalmazási terület: Tengerészeti alkalmazás, tisztán váltakozóáramú környezet
Hálózat méret: Kicsi és nem zavart hálózat
Elektromos áramkör típusa: Vezérlő áramkör
Hálózati terhelés zavarása: Nem szennyezett
Hálózat típusa: 1P + N, 3P, 3P + N
Kiegészítő jellemzők
Hálózati névleges feszültség: 0...600 V - AC 45...440 Hz (eszköz semlegeshez csatlakoztatva), 0...480 V - AC 45...440 Hz (eszköz fázishoz csatlakoztatva)
Mérés típusa: Hálózati szigetelési ellenállás, tartomány: 1000 Ohm...500 kOhm, pontosság: +/- 15%
Konfigurálható szűrési idő: 7 s
Válaszidő: <= 7 s 100%
Küszöbérték beállítás: Előriasztás: 2...500 kOhm, Riasztás: 1...250 kOhm
Válaszidő: <= 7 s
Névleges tápfeszültség: 110...415 V AC 50/60/400 Hz tűrés: +/- 15%, 125...250 V DC tűrés: +/- 15%
Teljesítményfelvétel VA-ben: 7 VA
Teljesítményfelvétel W-ban: 3 W
Túláramvédelem: 1 A
Teszt funkció: Kézi
Adatkommunikáció: HMI: teszt jelentések, Száraz kontakt: teszt jelentések
Jelzőérintkezők összetétele: 1 C/O standard vagy fail-safe
Jelzőáramkör feszültsége: 250 V - AC 6 A, 12...24 V - DC 6 A
Kommunikációs port protokoll: -
Kijelző típusa: Kijelző nélkül
Rögzítési mód: Rápatentolható (DIN sín), Süllyesztett (panel)
Szerelési pozíció: Vízszintes, Függőleges
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok 0,2...2,5 mm²
Anyag: Hőre lágyuló műanyag
Túlfeszültség kategória: III
Kivágási méretek: 66 x 72,5 mm
Magasság: 90 mm
Szélesség: 71 mm
Mélység: 67,5 mm
Környezet
IP védettségi fokozat: Készülékház: IP20, Előlap: IP40
Környezeti jellemző: Nedves hőnek való kitétel üzemen kívül: IEC 60068-2-30 szerint, Nedves hőnek való kitétel üzemben: IEC 60068-2-56 szerint, Sóköd: IEC 60068-2-52 szerint, 1K22 az IEC 60721-3 szerint, 2K11 az IEC 60721-3-2 szerint, 3K24 az IEC 60721-3-3 szerint
Üzemi tengerszint feletti magasság: <= 3000 m
Szennyezettségi fok: 2
Relatív páratartalom: 0...92%
Telepítés típusa: Beltéri
Szabványok: IEC 61557-8, UL 61010-1, IEC 61010-1, IEC 61326-2-4
Terméktanúsítványok: EAC, CE, BV, RMRS, DNV, RCM
Tengerészeti tanúsítványok: TAE00001HB (lejárat: 2029-09-22), MRE0000016 (lejárat: 2027-07-05)
Környezeti hőmérséklet üzemelés közben: -25...55 °C
Környezeti hőmérséklet tárolás során: -40...70 °C
