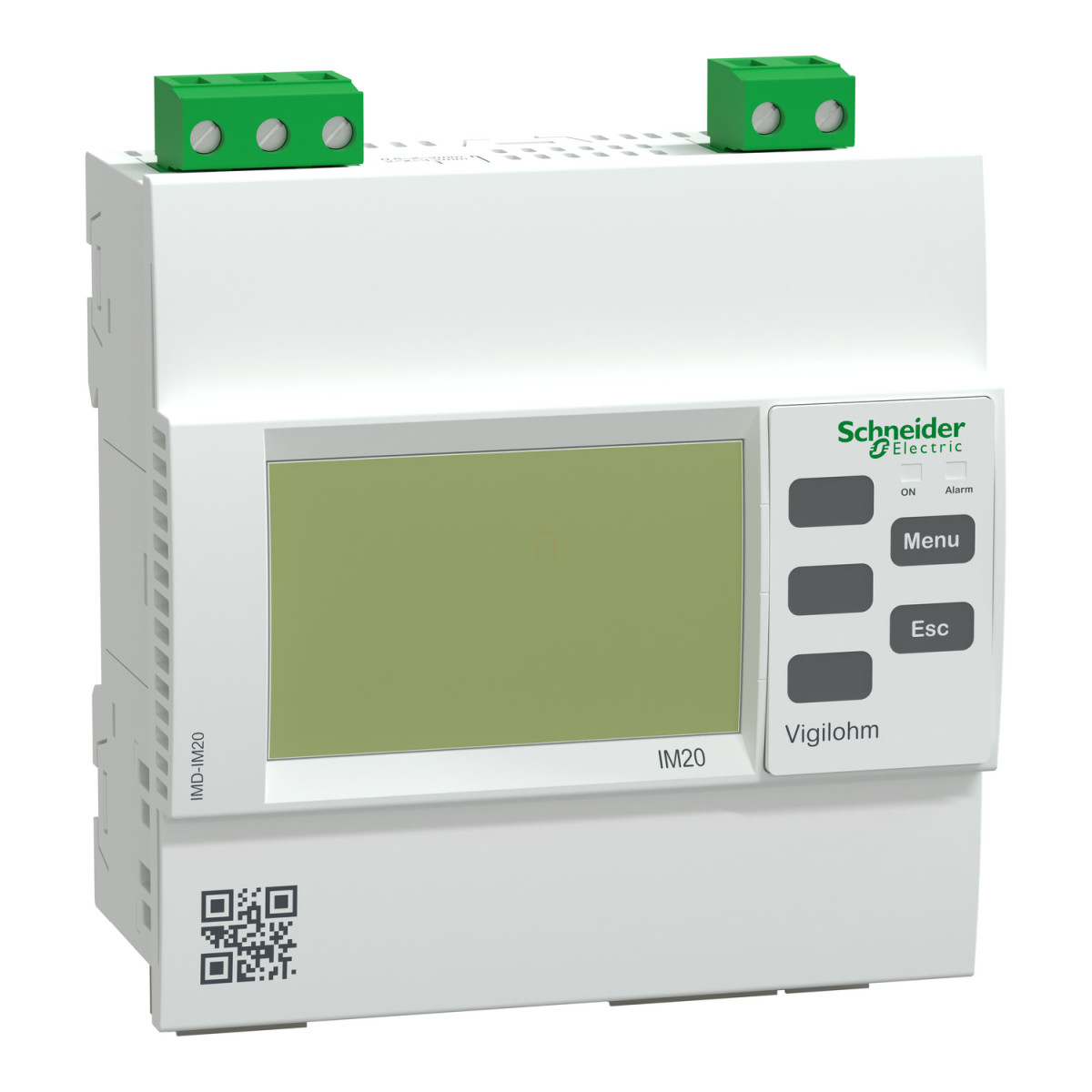

A Schneider Electric Vigilohm IM20 szigetelés figyelő készülék egy korszerű megoldás az IT hálózatok (földeletlen rendszerek) szigetelési hibáinak felügyeletére és korai észlelésére. Ez a fejlett eszköz tökéletes választás különböző alkalmazási területeken, különösen tengerészeti alkalmazásokban, standard környezetben és IT sziget rendszerekben, ahol a biztonság és a folyamatos üzemelés kritikus követelmény.
A Vigilohm IM20 képes közepes vagy alacsony zavarszintű hálózatok felügyeletére, legyen szó akár teljesítmény áramkörökről vagy vezérlő áramkörökről. A készülék többféle hálózati konfigurációval kompatibilis, beleértve az 1P + N, 3P és 3P + N rendszereket, így rendkívül sokoldalú megoldást kínál. A Modbus RS485 kommunikációs protokoll támogatásával az IM20 könnyen integrálható fejlett épületfelügyeleti vagy ipari vezérlő rendszerekbe, lehetővé téve a távoli monitoring és adatgyűjtés funkciókat.
A Vigilohm IM20 legfőbb funkciója a hálózati szigetelési ellenállás folyamatos mérése, amelyet 0,1 kOhm és 10 MOhm tartományban képes érzékelni, ±5%-os pontossággal. Emellett a föld szivárgási kapacitást is méri 0,1 és 70 μF között, szintén ±5%-os pontossággal. A készülék fejlett funkcionalitását jelzi a riasztások történetének rögzítése és a tranziens események naplózása. A felhasználó rugalmasan konfigurálhatja a szűrési időt (4, 40 vagy 160 másodperc), és beállíthatja az előriasztási küszöböt 1 kOhm és 1 MOhm között, valamint a riasztási küszöböt 0,5 és 500 kOhm között. A riasztási késleltetés 0 és 5 perc között állítható a jelzési áramkörre, valamint 0 és 120 perc között a riasztásra.
Az eszköz szemmel jól látható helyi jelzéseket biztosít a szigetelési ellenállás állapotáról: zöld jelzőfény a megfelelő szigetelési ellenállást, fehér a megelőzési küszöb alatti értéket, narancssárga a hiba küszöb alatti értéket, villogó narancssárga pedig az átmeneti hibát jelzi. Az IM20 automatikus tesztfunkciót is kínál, amely indításkor és minden 5 órában lefut, valamint kézzel is kezdeményezhető. Az LCD kijelzőn megtekinthetők az ellenállás és kapacitás értékek, valamint az ellenállás alakulásának grafikus megjelenítése, így a kezelő könnyen nyomon követheti a rendszer állapotát.
A Vigilohm IM20 szigetelés figyelő készülék telepítése rendkívül egyszerű, köszönhetően a DIN sínre pattintható vagy panelba süllyeszthető kivitelnek. A 110...415V AC vagy 125...250V DC tápfeszültség-tartomány széleskörű kompatibilitást biztosít különböző rendszerekkel. A készülék tápfogyasztása mindössze 12 VA vagy 6 W, kompakt méretekkel rendelkezik (magasság: 110 mm, szélesség: 96 mm, mélység: 59 mm), és mindössze 0,245 kg súlyú. A készülék elülső felületének IP52, hátoldalának IP20 védettségi besorolása megfelelő védelmet nyújt a legtöbb ipari környezetben. A Vigilohm IM20 széles működési hőmérséklet-tartománya (-25...55 °C) és tárolási hőmérséklet-tartománya (-40...70 °C) biztosítja a megbízható működést különböző környezeti feltételek mellett.
Vigilohm IM20 szigetelés figyelő készülék műszaki adatok
Főbb jellemzők
Termékcsalád: Vigilohm
Eszköz rövid neve: IM20
Termék vagy komponens típusa: Szigetelés figyelő készülék
Földelési rendszer: IT
Alkalmazási terület: Tengerészeti alkalmazás, Standard környezet, IT sziget
Hálózat mérete: Közepes vagy alacsony zavarszintű hálózat
Elektromos áramkör típusa: Teljesítmény áramkör, Vezérlő áramkör
Hálózati terhelés zavara: Alacsony szennyezettségű
Hálózat típusa: 1P + N, 3P, 3P + N
Felhasználói nyelv: Spanyol, Angol, Francia, Német, Orosz, Kínai, Portugál, Olasz
Műszaki jellemzők
Hálózati névleges feszültség: 0...600 V - AC 45...440 Hz-en (készülék nullához csatlakoztatva), 0...480 V - AC 45...440 Hz-en (készülék fázishoz csatlakoztatva), 0...345 V - DC
Hibaesemény napló: Riasztási naplók, Időbélyegzés, 30 esemény
Mérés típusa: Hálózati szigetelési ellenállás, tartomány: 0,1 kOhm...10 MOhm, pontosság: +/- 5%, Föld szivárgási kapacitás, tartomány: 0,1...70 µF, pontosság: +/- 5%, Riasztások előzményei
Konfigurálható szűrési idő: 4 s, 40 s, 160 s
Válaszidő: 0,8 s a beállított szűrési idő 1/5-e, 8 s a beállított szűrési idő 1/5-e, 32 s a beállított szűrési idő 1/5-e
Energiaminőség elemzés: Tranziens rögzítés
Helyi jelzés: Zöld jelzőfény: megfelelő szigetelési ellenállás, Fehér jelzőfény: megelőzési küszöb alatt, Narancssárga jelzőfény: hiba küszöb alatt, Narancssárga villogó jelzőfény: átmeneti hiba
Küszöbérték beállítás: Előriasztás: 1 kOhm...1 MOhm, Riasztás: 0,5...500 kOhm
Késleltetési tartomány: 0...5 perc jelzési áramkör esetén, 0...120 perc riasztás esetén
Válaszidő: <= 5 s
Névleges tápfeszültség: 110...415 V AC 50/60/400 Hz tűrés: +/- 15%, 125...250 V DC tűrés: +/- 15%
Teljesítményfelvétel VA-ben: 12 VA
Teljesítményfelvétel W-ban: 6 W
Túláramvédelem: 2 A
Teszt funkció: Kézi, Automatikus teszt indításkor és minden 5 órában
Adatkommunikáció: HMI: tesztjelentések, Szárazkontaktus: tesztjelentések
Jelzőérintkezők összetétele: 1 C/O standard vagy failsafe
Jelzési áramkör feszültség: 250 V - AC 6 A-nél, 48 V - DC 1 A-nél, 12...24 V - DC 6 A-nél
Bemenet típusa: Kontaktus az injektálás gátlásához Szárazkontaktus
Kommunikációs port protokoll: Modbus RS485
Kijelző típusa: LCD kijelző
Megjelenített információk: Ellenállás érték, Kapacitás érték, Ellenállás alakulása grafikonon
Szerelési mód: Rápattintható (DIN sínre), Süllyesztett (panelba)
Csatlakozások - csatlakozók: Leszerelhető csavaros sorkapocs 0,2…2,5 mm²
Anyag: Hőre lágyuló műanyag
Túlfeszültség kategória: III
Nettó súly: 0,245 kg
Kivágási méretek: 92,4 x 92,4 mm
Magasság: 110 mm
Szélesség: 96 mm
Mélység: 59 mm
Környezeti jellemzők
IP védettségi fokozat: Előlap: IP52, Hátlap: IP20
Környezeti jellemzők: Nedves hőnek való kitettség üzemen kívül az IEC 60068-2-30 szerint, Nedves hőnek való kitettség üzemben az IEC 60068-2-56 szerint, Sóköd az IEC 60068-2-52 szerint, 1K22 az IEC 60721-3 szerint, 2K11 az IEC 60721-3-2 szerint, 3K24 az IEC 60721-3-3 szerint
Üzemi magasság: <= 3000 m
Szennyezési fokozat: 2
Relatív páratartalom: 0…92%
Telepítés típusa: Beltéri
Üzemi környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Szabványok és tanúsítványok
Szabványok: UL 61010-1, IEC 61010-1, IEC 61557-8, IEC 61326-2-4
Terméktanúsítványok: BV, DNV, CE, EAC, RMRS, EU-RO MR TA, RCM
Tengerészeti tanúsítványok: TAE00001HB (lejárat: 2029-09-22), MRE0000016 (lejárat: 2027-07-05)
