A Schneider Electric Vigilohm IMD-IM10 szigetelésfigyelő készülék egy fejlett megoldás az IT típusú (földeletlen) hálózatok biztonságának folyamatos felügyeletére. Ez a megbízható eszköz közepes vagy alacsony zavarszintű hálózatokhoz lett tervezve, így ideális választás standard környezetben, tengerészeti alkalmazásokban vagy szigetüzemű IT rendszerekben.
A Vigilohm IM10 elsődleges feladata a szigetelési ellenállás valós idejű mérése és felügyelete, 0,1 kOhm és 10 MOhm közötti tartományban, ±5% pontossággal. A készülék flexibilis konfigurálási lehetőségeket kínál: 1P+N, 3P vagy 3P+N típusú hálózatokhoz használható, és működési feszültsége 0-600V AC (ha semlegeshez csatlakoztatva), 0-480V AC (ha fázishoz csatlakoztatva) vagy 0-345V DC tartományban van. A tápfeszültség 110-415V AC (50/60/400 Hz, ±15% tűréssel) vagy 125-250V DC (±15% tűréssel) lehet, ami rendkívüli rugalmasságot biztosít különböző telepítési helyzetekben.
A Vigilohm IM10 kimagasló funkcionalitással rendelkezik: konfigurálható szűrési idővel (4s, 40s vagy 160s), amely lehetővé teszi a különböző zavarszintekhez való optimális alkalmazkodást, és a beállított szűrési idő 1/5-ének megfelelő gyors válaszidővel. A készülék vizuális visszajelzést ad a szigetelési állapotról: zöld jelzés a megfelelő szigetelési ellenállásról, fehér a megelőzési küszöbérték alatti állapotról, míg a narancssárga a hibaszint alatti értékre figyelmeztet. Az előriasztási küszöb 1 kOhm és 1 MOhm között, míg a riasztási küszöb 0,5 és 500 kOhm között állítható be. A jelzési áramkörhöz 0-5 perces, a riasztási áramkörhöz 0-120 perces késleltetés állítható be.
A készülék további előnyei közé tartozik a beépített teszt funkció, amely manuálisan vagy automatikusan (indításkor és 5 óránként) ellenőrzi a rendszer működését. Az LCD kijelző folyamatosan megjeleníti az ellenállás értékét, így bármikor látható a szigetelés aktuális állapota. A kompakt méretű (110 mm magasság, 96 mm szélesség, 59 mm mélység) készülék két módon szerelhető: süllyesztett kivitelben (panelra) vagy DIN sínre pattintva. A készülékházat termoplasztik anyagból gyártják, az előlap IP52, a hátlap IP20 védettségi fokozattal rendelkezik.
A Vigilohm IM10 szigetelésfigyelő kiváló minőségét több nemzetközi tanúsítvány is igazolja, köztük CE, RMRS, DNV, EAC, BV és RCM, valamint megfelel számos nemzetközi szabványnak, mint az UL 61010-1, IEC 61010-1, IEC 61557-8 és IEC 61326-2-4. A készülék -25...55 °C közötti üzemi hőmérséklet-tartományban és akár 3000 méteres tengerszint feletti magasságig használható, így szélsőséges környezeti feltételek között is megbízhatóan működik.

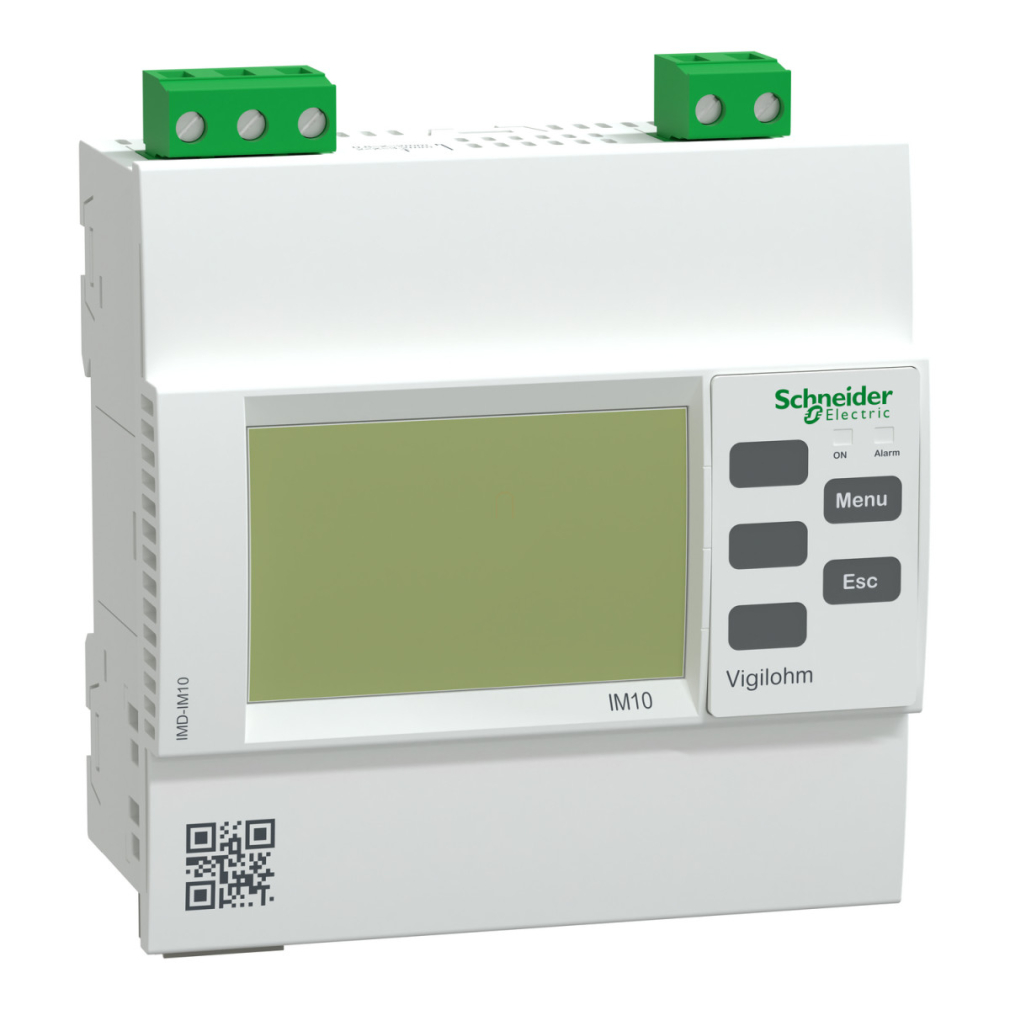

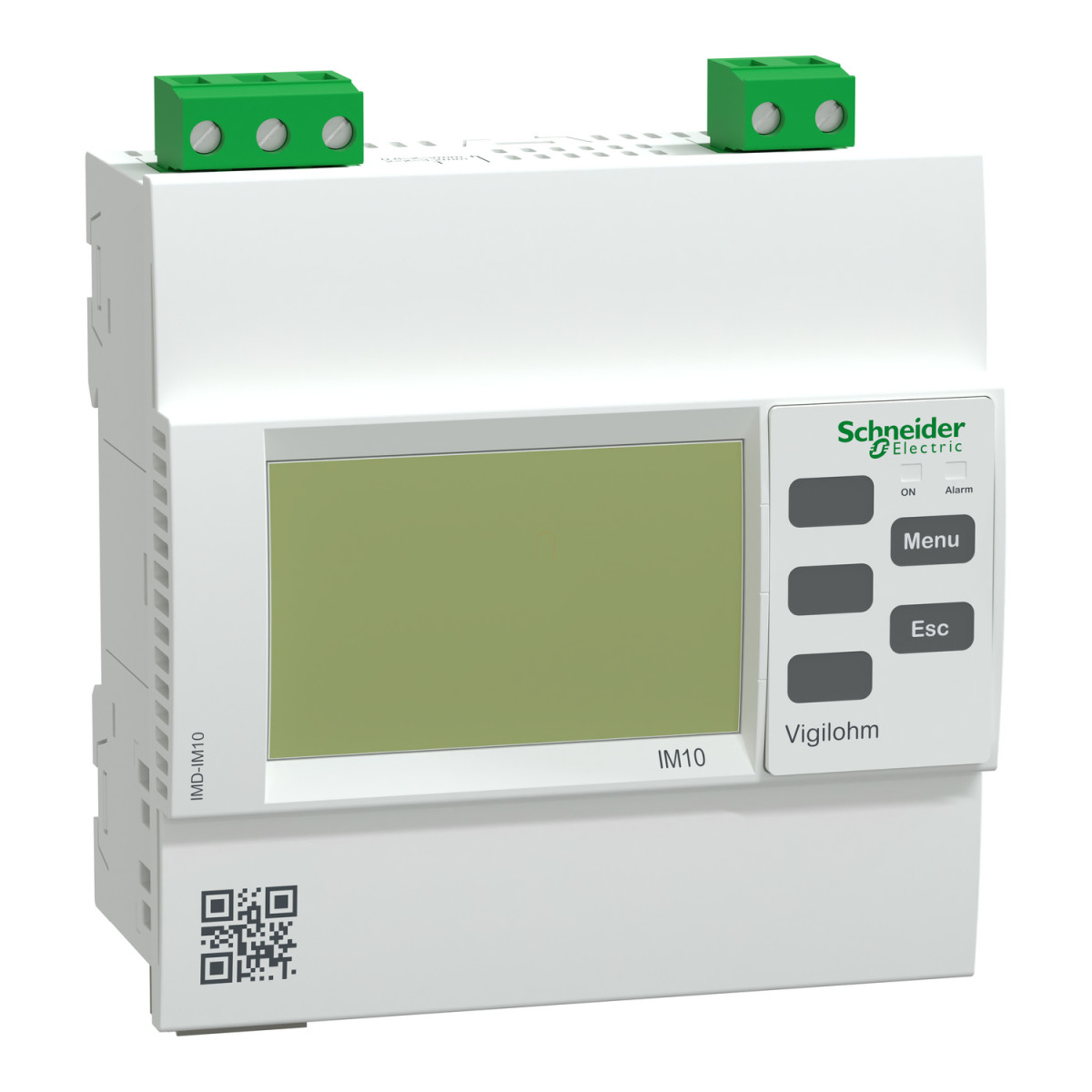

Schneider Electric Vigilohm - IMD - IM10 - IM10 szigetelésfigyelő műszaki adatok
Fő jellemzők
Termékcsalád: Vigilohm
Eszköz rövid neve: IM10
Termék vagy komponens típusa: Szigetelésfigyelő eszköz
Földelési rendszer: IT
Alkalmazási terület: Standard környezet, Tengerészeti alkalmazás, IT sziget
Hálózati méret: Közepes vagy alacsony zavarszintű hálózat
Elektromos áramkör típusa: Erősáramú áramkör, Vezérlő áramkör
Hálózati terhelési zavar: Alacsony szennyezettségű
Hálózat típusa: 1P + N, 3P, 3P + N
Felhasználói nyelv: Kínai, Német, Olasz, Francia, Spanyol, Portugál, Orosz, Angol
Műszaki specifikációk
Hálózati névleges feszültség: 0…600 V - AC 45...440 Hz-en (semlegeshez csatlakoztatva), 0…480 V - AC 45...440 Hz-en (fázishoz csatlakoztatva), 0…345 V - DC
Mérés típusa: Hálózati szigetelési ellenállás, tartomány: 0,1 kOhm...10 MOhm, pontosság: +/- 5 %
Konfigurálható szűrési idő: 4 s, 40 s, 160 s
Válaszidő: 0,8 s a beállított szűrési idő 1/5-e, 8 s a beállított szűrési idő 1/5-e, 32 s a beállított szűrési idő 1/5-e, <= 5 s
Névleges tápfeszültség: 110...415 V AC 50/60/400 Hz tűrés: +/- 15 %, 125...250 V DC tűrés: +/- 15 %
Teljesítményfelvétel VA-ben: 12 VA
Teljesítményfelvétel W-ban: 6 W
Túláramvédelem: 2 A
Teszt funkció: Kézi, Automatikus teszt indításkor és 5 óránként
Adatkommunikáció: HMI: tesztjelentések, Száraz kontakt: tesztjelentések
Jelzőérintkezők összetétele: 1 C/O standard vagy fail-safe
Jelzési áramkör feszültsége: 250 V - AC 6 A-nál, 48 V - DC 1 A-nál, 12...24 V - DC 6 A-nál
Kommunikációs port protokoll: -
Kijelző típusa: LCD kijelző
Megjelenített információ: Ellenállásérték
Szerelési mód: Süllyesztett (panel), Rápattiható (DIN sín)
Csatlakozások - kapcsok: Eltávolítható csavaros sorkapocs 0,2…2,5 mm²
Anyag: Termoplasztik
Túlfeszültség kategória: III
Méretek
Kivágási méretek: 92,4 x 92,4 mm
Magasság: 110 mm
Szélesség: 96 mm
Mélység: 59 mm
Környezeti jellemzők
IP védelmi fokozat: Előlap: IP52, Hátlap: IP20
Környezeti jellemzők: Kitéve nedves hőnek, nem üzemelés közben (IEC 60068-2-30), Kitéve nedves hőnek üzemelés közben (IEC 60068-2-56), Sós köd (IEC 60068-2-52)
Üzemi magasság: <= 3000 m
Szennyezési fok: 2
Relatív páratartalom: 0…92 %
Telepítés típusa: Beltéri
Üzemi környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Szabványok és tanúsítványok
Szabványok: UL 61010-1, IEC 61010-1, IEC 61557-8, IEC 61326-2-4
Terméktanúsítványok: RMRS, DNV, CE, EAC, BV, RCM
Tengerészeti tanúsítványok: TAE00001HB (lejárat: 2029-09-22), MRE0000016 (lejárat: 2027-07-05)
