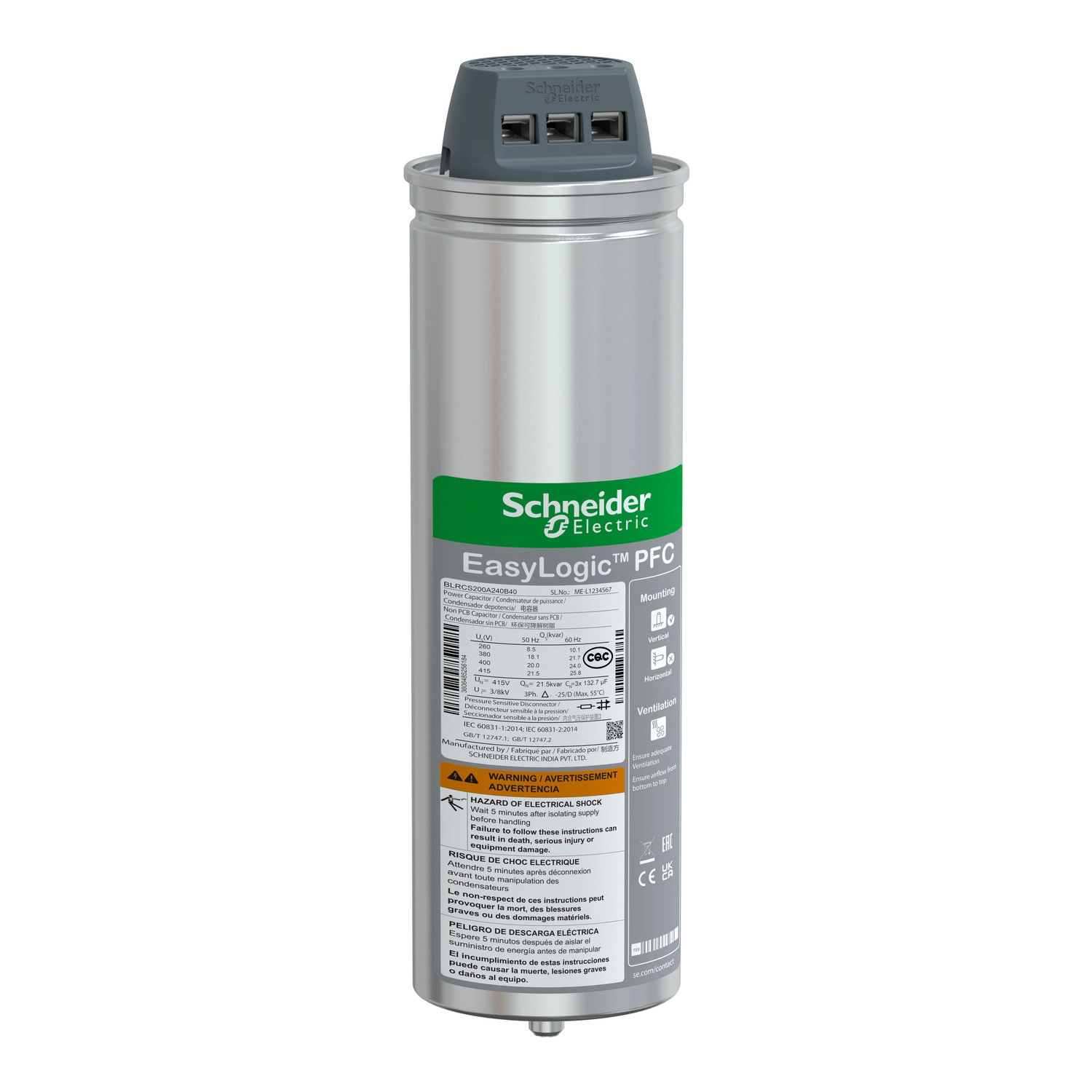

Az EasyLogic PFC Capacitor a Schneider Electric kínálatának része, amely standard kivitelű kondenzátorokat kínál teljesítménytényező korrekciós alkalmazásokhoz. A BLRCS200A240B40 típusú kondenzátor 20 kvar (50 Hz) és 24 kvar (60 Hz) teljesítménnyel rendelkezik 400 V-os hálózaton, így ideális választás ipari és kereskedelmi létesítmények számára, ahol szükséges a teljesítménytényező javítása és a hálózati hatékonyság optimalizálása.
Ez a kondenzátor rendkívül sokoldalúan használható, amit a különböző feszültségszintekhez tartozó teljesítményértékek is mutatnak: 380 V-on 18,1 kvar (50 Hz) és 21,7 kvar (60 Hz), 400 V-on 20 kvar (50 Hz) és 24 kvar (60 Hz), valamint 415 V-on 21,5 kvar (50 Hz) és 25,8 kvar (60 Hz) értékekkel rendelkezik. A termék 380-415 V AC feszültségtartományban és 50/60 Hz hálózati frekvencián működik, ami rugalmassá teszi a felhasználását különböző elektromos környezetekben. A kondenzátor toleranciája -5%-tól +10%-ig terjed, így pontos teljesítménykorrekcióra ad lehetőséget.
A Schneider Electric BLRCS200A240B40 kondenzátor kiemelkedő műszaki paraméterekkel rendelkezik. Maximális megengedett feszültsége 1,1-szerese a névleges feszültségnek (8 órán át 24 órás periódusban), folyamatos túláram kapacitása pedig 1,5-szerese a névleges áramnak. A terméket olyan hálózatokhoz tervezték, ahol a harmonikus tartalom nem haladja meg a 10%-ot. A dielektromos veszteségek rendkívül alacsonyak, kevesebb mint 0,2 W/kvar, míg a teljesítményveszteségek 0,5 W/kVAr alatt maradnak, ami kiváló energiahatékonyságot biztosít. A kondenzátor speciális feszültségteszteknek van alávetve: a terminálok között 2,15 × Un AC 10 másodpercig, valamint a terminál és a tartály között 3 kV AC (≤ 660 V esetén) vagy 6 kV AC (≥ 660 V esetén) szintén 10 másodpercig. Az indítási áram a névleges áram 200-szorosa lehet. A termék évente maximum 5000 kapcsolási műveletre van méretezve, élettartama pedig kiemelkedően magas, 100 000 üzemóra.
A BLRCS200A240B40 kondenzátor konstrukciója és anyaghasználata korszerű technológiát képvisel. A dielektrikum cink/alumínium ötvözettel bevont metallizált polipropilén film, az impregnálási anyag pedig PCB-mentes, lágy PUR gyanta, amely biodegradábilis. A kondenzátor IP20 védettséggel rendelkezik, és beltéri telepítésre tervezték. A csatlakozás ClampTite terminállal történik, a felszerelés módja függőleges. A termék fizikai méretei kompaktak: 90 mm átmérőjű és 308 mm magasságú. A kondenzátor D hőmérsékleti osztályba tartozik, és -25°C és +55°C közötti környezeti hőmérséklet-tartományban működőképes, akár 95% relatív páratartalom mellett. Maximális működési magassága tengerszint felett 2000 méter. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, ami garantálja a termék kiváló minőségét és megbízhatóságát az ipari alkalmazásokban.
EasyLogic PFC Capacitor, 20/24 kvar - 400 V - 50/60Hz műszaki adatok
Fő jellemzők
Termékcsalád: EasyLogic
Terméktípus: Standard kondenzátor
Terméknév: EasyLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozatnév: EasyLogic PFC Capacitor
Hálózati harmonikus tartalom: <= 10 %
Elektromos paraméterek
18.1 kvar 380 V 50 Hz
21.7 kvar 380 V 60 Hz
20 kvar 400 V 50 Hz
24 kvar 400 V 60 Hz
21.5 kvar 415 V 50 Hz
25.8 kvar 415 V 60 Hz
Maximális megengedett feszültség: 1.1 x Un (8 óra alatt 24 órán keresztül)
Folyamatos túláramképesség: 1.5 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő információk
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: -5% és 10% között
Feszültségteszt: 2.15 x Un AC a terminálok között 10 s
<= 660 V - 3 kV AC a terminál és a tartály között 10 s
>= 660 V - 6 kV AC a terminál és a tartály között 10 s
Bekapcsolási áram: 200 x In
Maximális kapcsolási műveletek száma évente: 5000
Élettartam órákban: 100000 h
Dielektrikum anyaga: Metallizált polipropilén film Zn/Al ötvözettel
Impregnáló anyag: PCB-mentes lágy PUR gyanta, Biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozások - terminálok: ClampTite terminál
Szerelési mód: Függőleges
Átmérő: 90 mm
Magasság: 308 mm
Környezeti jellemzők
Szabványok: IEC 60831-2, IEC 60831-1
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
