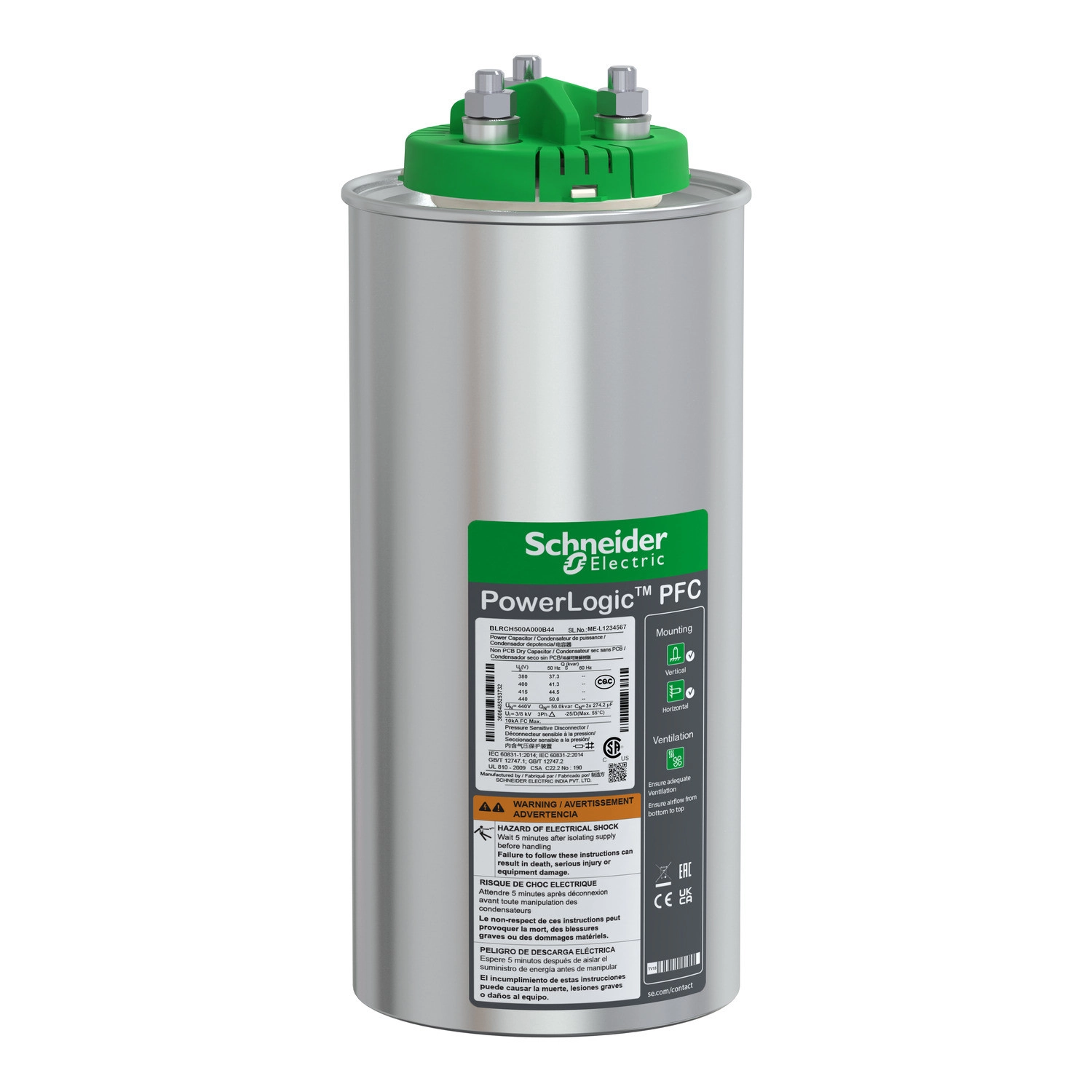

A Schneider Electric PowerLogic PFC Heavy Duty kondenzátor (BLRCH500A000B44) professzionális megoldást kínál a meddő teljesítmény kompenzálására ipari környezetben. Ez a nagy teljesítményű, 50 kvar kapacitású kondenzátor egység ideális választás olyan alkalmazásokhoz, ahol fontos a megbízható teljesítménytényező korrekció és az energiahatékonyság javítása. A PowerLogic HDuty sorozat tagjaként kiváló minőségű és tartós kialakítással rendelkezik, ami hosszú élettartamot biztosít még nehéz üzemi körülmények között is.
A 440 V-os névleges feszültségű kondenzátor 50/60 Hz-es hálózati frekvenciára tervezték, így rugalmasan alkalmazható különböző energiarendszerekben. Különösen előnyös olyan hálózatokban, ahol a harmonikus tartalom nem haladja meg a 20%-ot. A kondenzátor maximálisan megengedett feszültség túllépése 1,1 × Un, maximum napi 8 órán át, illetve folyamatos túláram kapacitása 1,8 × In, ami kiváló túlterhelési képességet biztosít. A bekapcsolási áram csúcsértéke 250 × In, és akár évi 7000 kapcsolási műveletet is képes elviselni károsodás nélkül.
A termék műszaki kialakítása is kiemelkedő: a dielektrikum anyaga speciális rezisztivitású és profilú, hullámvágott szélű, cink/alumínium ötvözettel metalizált polipropilén film. Az impregnálás PCB-mentes, száraz PUR gyantával történik, amely biodegradábilis, így környezetbarát megoldás. A kapacitástűrés -5% és +10% közötti tartományban mozog, ami biztosítja a stabil működést. A feszültségteszt értékei (2,15 × Un AC a csatlakozók között 10 mp-ig, valamint 3 kV vagy 6 kV AC a csatlakozó és a burkolat között 10 mp-ig a névleges feszültségtől függően) garantálják a megbízható szigetelést. A dielektromos veszteség kevesebb mint 0,2 W/kvar, a teljesítményveszteség pedig 0,5 W/kVAr alatt marad, ami kiemelkedő energiahatékonyságot jelent.
A PowerLogic PFC kondenzátor beltéri telepítésre alkalmas, függőleges vagy vízszintes pozícióban szerelhető, csapos csatlakozókkal rendelkezik a könnyű beköthetőség érdekében. A termék fizikai méretei: 136 mm átmérő és 321 mm magasság, így kompakt mérete ellenére jelentős teljesítményt nyújt. IP00 védettségi fokozattal rendelkezik, üzemi hőmérséklettartománya széles: -25°C és +55°C között, és akár 2000 méteres tengerszint feletti magasságban is használható. A D hőmérsékleti osztályba sorolt termék ellenáll akár 95%-os relatív páratartalomnak is. Az IEC 60831-1 és IEC 60831-2 szabványoknak megfelelően gyártott kondenzátor várható élettartama 130 000 üzemóra, ami kiemelkedő érték ebben a kategóriában.
Schneider Electric VarplusCan - BLRCH500A000B44 - 50 kvar Serleg kondenzátor 440V műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Termék típusa: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek: 50 kvar 50 Hz
Maximálisan megengedett feszültség: 1.1 x Un (8 óra / 24 óra)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 440 V AC 50/60 Hz
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: - 5 % - 10 %
Feszültségteszt: 2.15 x Un AC a csatlakozók között 10 mp-ig
<= 660 V - 3 kV AC a csatlakozó és a burkolat között 10 mp-ig
>= 660 V - 6 kV AC a csatlakozó és a burkolat között 10 mp-ig
Bekapcsolási áram: 250 x In
Maximum kapcsolási művelet évente: 7000
Élettartam órában: 130000 h
Anyagok és kivitel
Dielektrikum anyaga: Metalizált polipropilén film Zn/Al ötvözettel, speciális rezisztivitás és profil, speciális él (hullámvágás)
Impregnáló anyag: Non-PCB száraz PUR gyanta, biodegradábilis
Telepítési jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozások: Csapos csatlakozók
Szerelési mód: Függőleges/vízszintes
Mechanikai jellemzők
Átmérő: 136 mm
Magasság: 321 mm
Környezeti feltételek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP00
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
